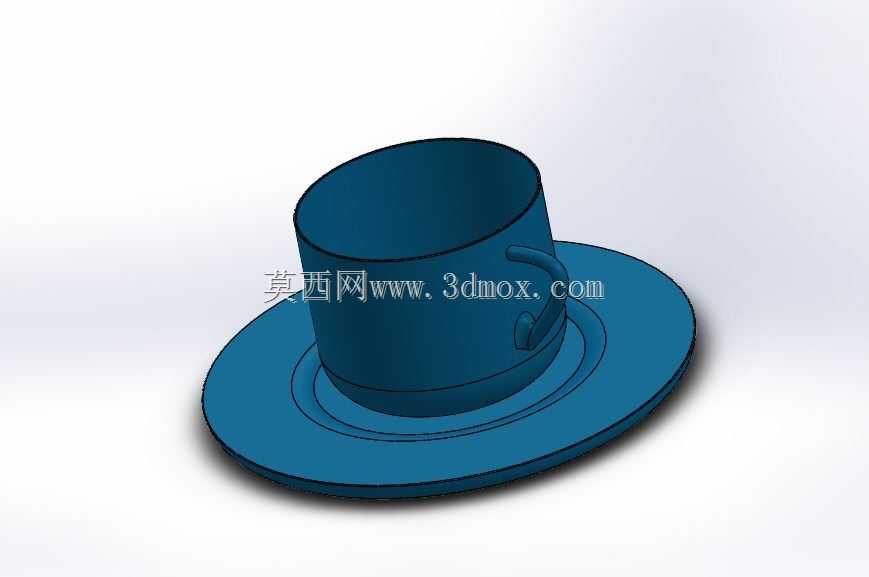

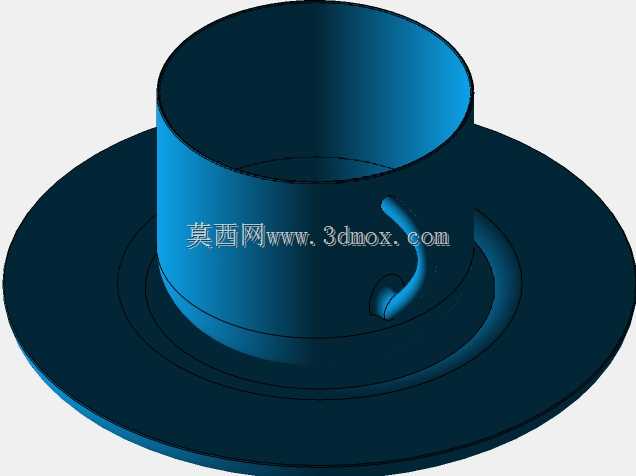

带配套碟托的敞口直柄茶杯造型

　　日常餐饮器具的结构建模，往往是初学结构设计人员练习回转体特征、扫掠特征与装配配合逻辑的典型载体，这套带碟托的直柄敞口杯造型，完整覆盖了民用餐饮器具从功能定义到空间边界校核的全流程设计要点。先从实际使用场景拆解这套器具的定位：它适配家庭日常饮茶、办公室待客茶水盛放、休闲餐饮门店桌面陈设三类核心场景，杯身承担盛装温热饮品的功能，配套碟托一方面承接杯身外壁冷凝水、倾倒洒落的少量残液，避免污染桌面，另一方面可临时放置茶勺、糖包等配套小件，规整桌面摆放秩序。杯体的功能设计首先围绕握持与盛放两个核心需求展开：杯身采用直筒微收底的回转构型，敞口边缘做小幅外翻加厚处理，既规避薄边饮用时的划唇风险，也提升杯口整体抗磕碰变形能力；杯底设置内嵌定位环，

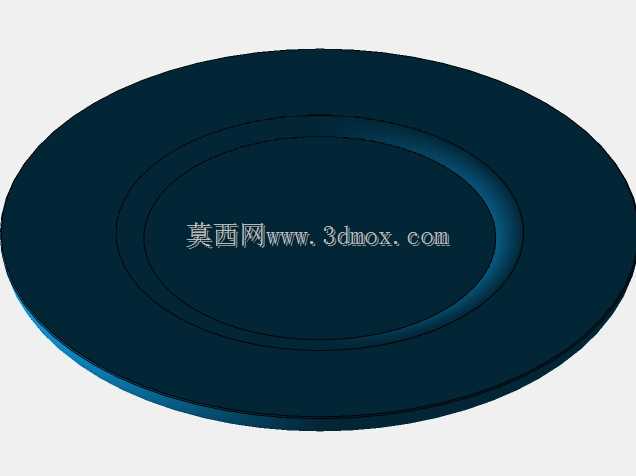

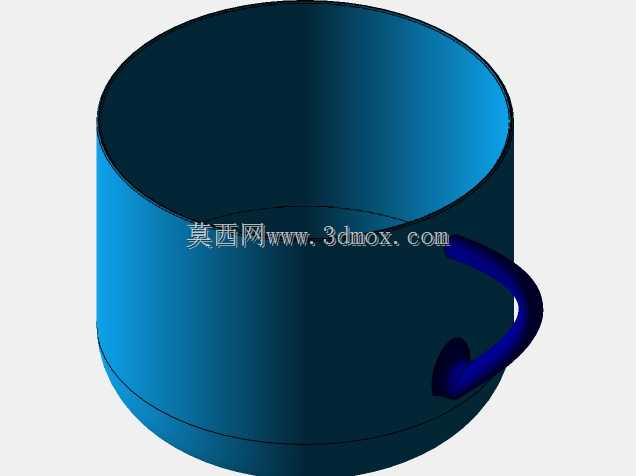

　　落座碟托时可嵌入碟面的同心限位凹槽，避免桌面轻微晃动时杯体滑移滑脱。侧置的C型握持手柄通过扫掠路径生成，手柄上下两端与杯身外壁做顺滑过渡融合，握持段预留足够指缝间隙，成年人四指可顺畅穿入持握，手柄与杯身的连接区域做圆角加厚处理，规避长期持握受力出现的连接根部应力断裂问题。碟托采用浅盘式回转结构，盘面中心凸起环形定位台，台外围设置平缓下沉的汇液环槽，洒落的液体会沿盘面坡度汇入环槽，不会沿碟托外沿流到桌面；碟托底部做整圈平底支撑，与桌面接触的环形面保证放置平稳，不会出现偏摆晃荡的情况。建模过程中先通过回转特征生成杯身主体，提前预留杯壁的均匀壁厚，保证盛装热水时外壁温度不会快速传导造成烫手感，杯体内腔底部做圆弧过渡，无清洁死角，

　　日常刷洗时可轻易冲净内壁残留茶渍。手柄单独绘制空间扫掠路径，路径截面采用椭圆构型，贴合手指握持的曲面弧度，扫掠完成后与杯身实体做合并布尔运算，交接面全圆角顺滑处理，无突兀棱角。碟托同样通过回转特征一次成型，盘面的限位环、汇液槽、底部支撑面在同一回转草图中定义尺寸，保证各结构同轴度偏差控制在极小范围，杯体落座后可自动对中。空间安装与摆放边界方面，整套器具叠放状态下的竖向高度控制在桌面置物的常规高度区间，横向最大轮廓为碟托的外圆直径，适配常规餐桌、办公桌的杯位预留空间，多套叠放收纳时，杯体可顺畅嵌入上层碟托的底部空腔，减少储物占用空间。结构校核阶段重点验证两处核心受力位置：一是手柄与杯身的连接区域，盛满常温饮品时持握手柄，

　　连接根部的弯曲应力处于材料许用应力区间，长期使用不会出现开裂；二是碟托的盘面承载区域，杯体满液落座时盘面变形量极小，不会出现盘面凹陷积液的问题。整套造型没有冗余装饰结构，所有曲面与实体特征都服务于实际使用需求，各配合面的尺寸公差预留合理，不管是后续做3D打印手板验证，还是对接陶瓷注塑、日用陶瓷量产的模具设计，都可以直接基于现有模型调整拔模斜度与收缩率，快速进入后续试制环节，也能作为回转类民用器具结构设计的参考案例，帮助设计人员理解日用器具功能与造型的平衡逻辑。
