行星齿轮组传动结构三维数模

　　这套行星齿轮传动结构在工程现场的使用场景非常集中，常见于伺服减速单元、小型回转驱动、电动执行器以及需要同轴大减速比的紧凑动力链路里。和普通定轴齿轮排布不同，太阳轮位于中心，行星轮同时与太阳轮、内齿圈啮合，动力可以在太阳轮、行星架、内齿圈三个基本构件之间按需求分配固定、输入或输出角色，因此同一套齿形参数能够派生出多种速比方案。现场选型时，工程师最先关注的往往不是外观，而是安装边界是否允许这种同轴布置。该结构把多个行星轮的啮合载荷分摊到圆周方向，径向力在理想状态下相互平衡，箱体支承处的附加载荷较小，这也是它在空间受限但输出扭矩要求较高的设备中被反复采用的原因。

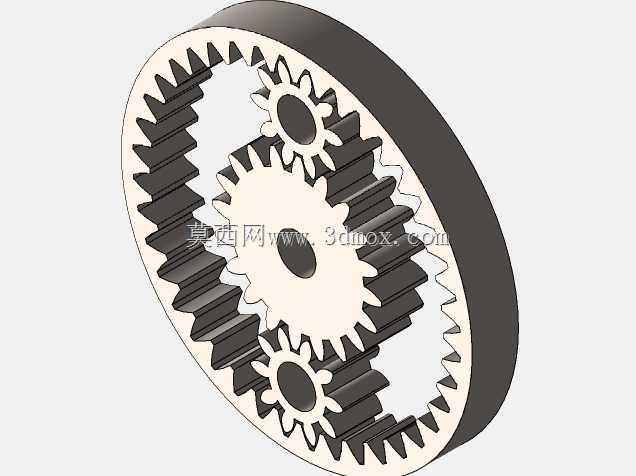

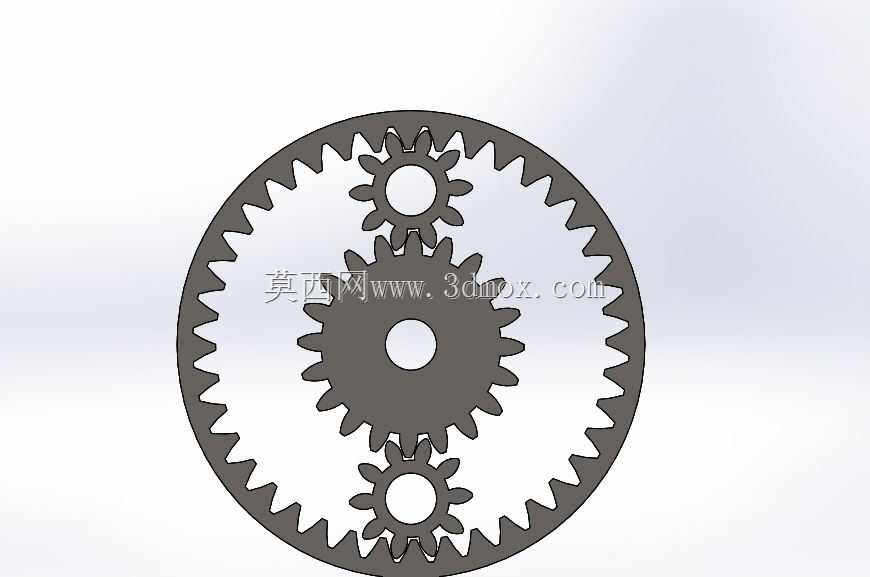

　　从数模表达的齿部配置来看，内齿圈为40齿，太阳轮为20齿，行星轮为10齿。三者构成典型的NGW型行星啮合关系，齿圈与太阳轮齿数差为20，恰好对应两个行星轮齿数之和，满足单排行星轮同时啮合的基本配齿条件。按内齿圈固定、太阳轮输入、行星架输出的常用工作方式计算，传动比可由1加齿圈齿数除以太阳轮齿数得到，即i=1+40/20=3；若改变约束关系，例如固定行星架或让齿圈参与输出，还能得到差动传动效果，适合动力合成、转速耦合以及多输入工况。实际设备中，这种3比1左右的单级减速不会追求过大速比，而是把效率、承载能力和体积控制在较均衡的区间。

　　建模时齿圈采用内齿轮结构，轮齿分布在环形内壁，外部保留较厚的圆筒壁面。这个外壁不是单纯的装饰实体，它承担齿圈受载后的周向弯矩和局部接触应力，同时也为与箱体、法兰或止口配合提供基准。若后续进入详细设计，齿圈外圆可设置H7级配合面，端面加工定位台阶，周向布置螺钉孔或销孔；在重载场合，还可增加过盈配合或螺栓预紧结构，防止齿圈在换向冲击下微动。内齿加工在工艺上通常依赖插齿或拉齿，小批量样机也会采用线切割配合精度修正，因此三维模型中齿根圆角、齿向宽度和退刀空间都需要保留，不能只按视觉效果做成薄片。

　　太阳轮位于传动中心，通常与输入轴相连，也可根据需要做成齿轮轴。它的外齿同时驱动多个行星轮，齿面接触频次高，输入转速也最高，因此在工程细化阶段应优先考虑齿面淬火、渗碳或氮化处理，并对齿顶修缘，降低高速啮合时的冲击。行星轮数量在本数模中呈现为三个，沿太阳轮圆周均布。三个行星轮把输入扭矩分流，每颗轮齿承受的切向力明显小于单路径齿轮传动；与此同时，行星轮通过轴承或衬套安装在行星架销轴上，销轴的平行度、孔位分度精度以及轴承游隙会直接影响啮合斑点和噪声水平。

　　行星架是该类结构中容易被初学者忽视的关键件。数模虽然重点展示齿轮啮合关系，但在真实产品里，行星架需要把行星轮的公转运动稳定输出，既要承受销轴传来的径向力，又要保证各销轴中心圆的位置度。侧板式行星架适合中小载荷，加工方便；整体箱式行星架刚性更好，常用于重载减速器。设计时销轴孔通常按圆周均布加工，孔距误差会造成某一个行星轮承担过多载荷，所以装配阶段常通过浮动太阳轮或柔性齿圈来补偿微小误差，使各支路载荷趋于均匀。

　　从安装边界看，行星传动最大优势是输入、输出轴线重合，整机径向尺寸可以围绕电机轴或主轴展开，不需要像平行轴减速器那样在侧向预留齿轮副中心距。对设备布局工程师而言，这意味着法兰盘、回转工作台、机器人关节、小型输送驱动和阀门执行机构可以把动力单元布置在旋转中心附近，减少链轮、同步带或联轴器带来的额外空间。轴向尺寸则取决于齿宽、行星架厚度、轴承宽度和挡圈位置；建模时应在齿轮两侧预留轴承安装位、润滑间隙和密封空间，不能让轮齿端面与架体直接摩擦。

　　润滑与热平衡在实际用途中不能省略。行星齿轮啮合点封闭在齿圈内部，虽然有利于脂润滑和噪声控制，但高速运行时搅油损失和散热问题需要同时评估。低速小型执行器可采用润滑脂终身润滑，在齿面、行星轮轴承和销轴处填充适量润滑脂；中高速连续工况则建议使用油浴或喷油润滑，并在箱体上设置油位、排气和放油结构。齿形设计上，直齿行星轮加工和装配直观，成本较低，但轴向无滑移、冲击噪声相对明显；若用于伺服机构，可在后续方案中演化为斜齿或人字齿，通过重合度提升来降低运行噪声。

　　三维建模过程中，配齿校验比单纯生成轮齿更重要。除齿数关系外，还要检查行星轮装入太阳轮与齿圈之间时是否存在邻接干涉，即相邻行星轮的齿顶圆不能相撞；同时要校核同心条件，保证太阳轮与齿圈轴线重合；安装条件则决定行星轮能否按均布角度放入啮合位置。对于40齿内齿圈、20齿太阳轮、10齿行星轮的组合，中心距由太阳轮与行星轮啮合确定，也与行星轮和内齿圈啮合一致，几何关系清晰，适合作为教学演示、原理验证和初步结构方案的基础数模。

　　在设备维护角度，这套结构的故障点通常集中在行星轮轴承、销轴磨损、齿面点蚀和润滑失效。由于传动包络在环形齿圈内，外部壳体可以做得简洁，但拆卸路径必须提前规划：若行星架输出端与负载法兰连接，输入端与电机轴连接，维修时需要考虑太阳轮抽出空间、行星轮取放方向以及内齿圈固定方式。工程化设计时可在齿圈或箱体上设置定位销，在行星架上保留轴承挡圈槽和销轴防转结构，使装配顺序与三维剖切关系一致。总体来看，该数模准确呈现了行星齿轮机构的核心啮合形态，既可以作为同轴减速装置的概念设计基础，也能帮助结构工程师理解载荷分流、配齿条件、安装约束和箱体边界之间的联动关系。
