通讯设备侧插式连接锁紧机构

　　这套侧插式连接锁紧结构，主要面向通讯终端外设、便携测试仪器以及小型通讯模组的快装对接场景，在现场运维、机柜内模组更换、手持检测设备接驳这类需要频繁拆装的工况下使用。日常运维作业里，通讯端口的对接往往不能依赖多颗螺丝逐一紧固，高空作业或者狭窄机柜内操作时，操作人员单手即可完成插拔动作，该结构把插接导向、轴向限位、侧向防脱三个功能整合在同一组件上，省去了额外工具的使用步骤。

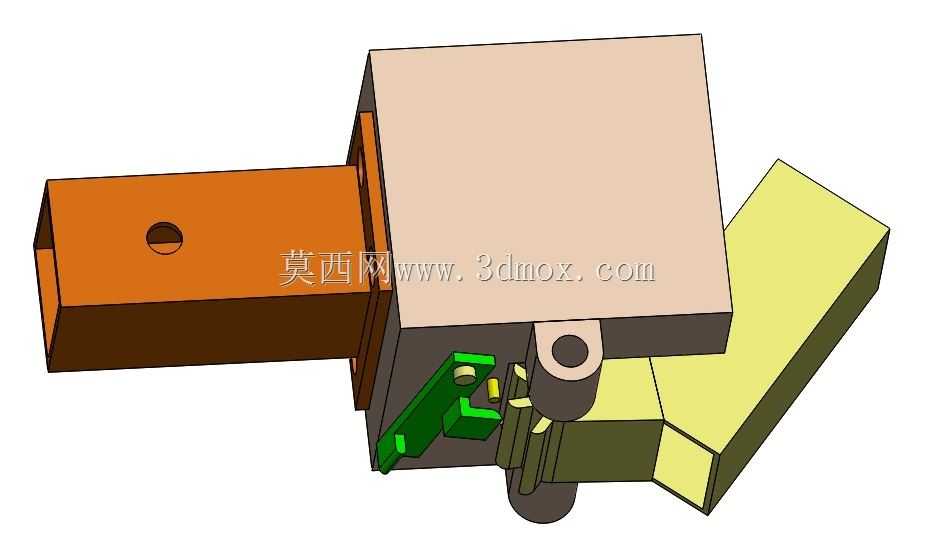

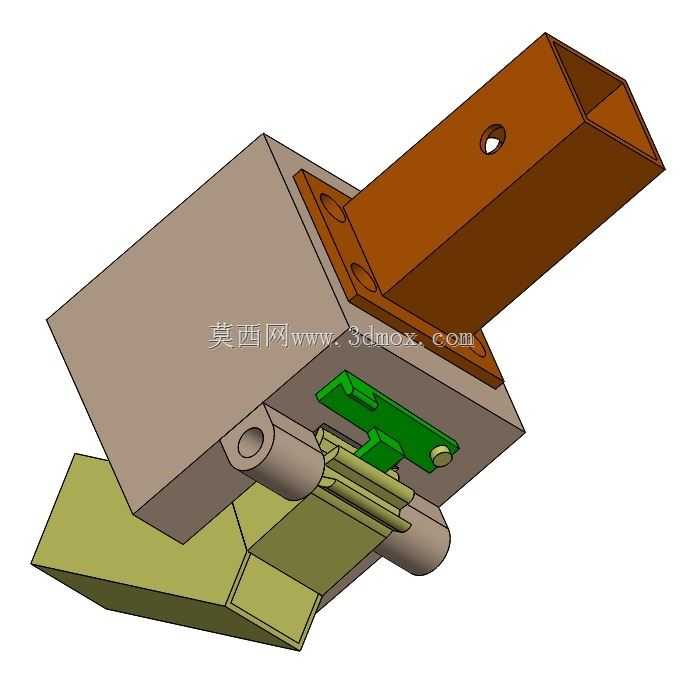

　　从结构组成来看，左侧橙色的插接臂承担主对接载荷，臂体上预留的通孔用于穿装定位销，插接臂伸入对接基座后，销孔与基座内的预设孔位对齐，可插入锁销完成轴向定位，避免插接臂受拉时直接脱出。中部浅米色的主体块是整个机构的安装基体，块体内部预留了容纳卡扣、弹性件的空腔，所有活动零件都收纳在基体轮廓内部，不会在设备外表面形成突兀的凸起，在设备堆叠放置或者穿过机柜走线槽时，外凸零件剐蹭线缆的概率大幅降低。

　　下方的绿色卡扣件是防脱功能的核心，卡扣采用悬臂钩结构，插接臂推入到位时，卡扣端部的钩面会卡入插接臂侧面的限位槽内，此时即便插接臂受到向外的拉力，钩面的垂直挡边也会直接锁止位移路径；需要拆卸时，按压卡扣外露的操作端，悬臂钩产生弹性形变抬起，脱离限位槽后即可直接拔出插接臂。卡扣旁设置的小尺寸黄色垫块用于调整卡扣的预压行程，在批量装配时，可以通过选配不同厚度的垫块，抵消注塑或者机加工带来的尺寸公差，保证每一台成品的卡扣按压力度保持在一致区间，不会出现部分机构锁止过紧难以按压、部分机构锁止过松容易松脱的问题。

　　浅黄色的翻转盖板通过带孔的铰接耳与主体块连接，铰接耳内可穿装转轴，盖板绕转轴翻转后可覆盖主体块侧面的开口，这个开口是内部卡扣、弹性件的装配入口，零件全部从侧口装入后再合上盖板，既简化了装配工序，也方便后期运维时拆开盖板更换磨损的弹性件，无需将整个机构从设备上完全拆解。

　　设计过程中首先确定的是插接臂的配合公差，插接臂与基体插槽之间采用小间隙滑动配合，间隙控制在既能保证插拔顺滑无卡滞，又不会出现插接后径向晃动的范围；插接臂端部做了小角度导入倒角，对接时即使两个对接件存在少量位置偏差，倒角面也能引导插接臂顺利进入插槽，降低对位难度。卡扣的钩面角度经过反复校核，锁止状态下钩面受力方向指向悬臂根部，不会因为外部振动导致卡扣自行滑脱，按压端的伸出长度适配操作人员指尖的按压行程，按压力度设置在普通人单手指可轻松操作的区间。

　　安装边界方面，整个机构的主体块为方正立方体结构，可直接嵌入通讯设备的外壳预留槽内，主体块的多个平面都可作为安装基准面，通过侧面的螺丝孔即可完成与设备壳体的固定，不需要额外设计复杂的安装支架。插接臂向外伸出的长度根据对接设备的间距设定，保证两个设备对接后，外部壳体之间留有合理的走线间隙，不会出现壳体互相干涉挤压的情况。翻转盖板的最大翻转角度做了限位设计，盖板打开后不会过度翻转碰撞周边的其他元器件，铰接位置的布局避开了设备内部的电路板走线区域，转轴的安装空间在建模阶段就已完成干涉检查，所有活动零件在全行程运动过程中，都不会与周边的电子元件、线缆发生碰撞。

　　这类结构在实际使用中，可承受常规通讯接驳场景下的拉拽力，反复插拔上千次后，卡扣的弹性形变仍能保持在材料允许的疲劳范围内，满足通讯设备长期运维使用的需求。建模时所有零件的装配关系都按照实际装配顺序搭建，活动部件的运动行程完全还原真实动作逻辑，结构工程师可以直接在此基础上调整尺寸，适配不同规格的通讯端口对接需求。
