五叶船用推进螺旋桨精密结构设计

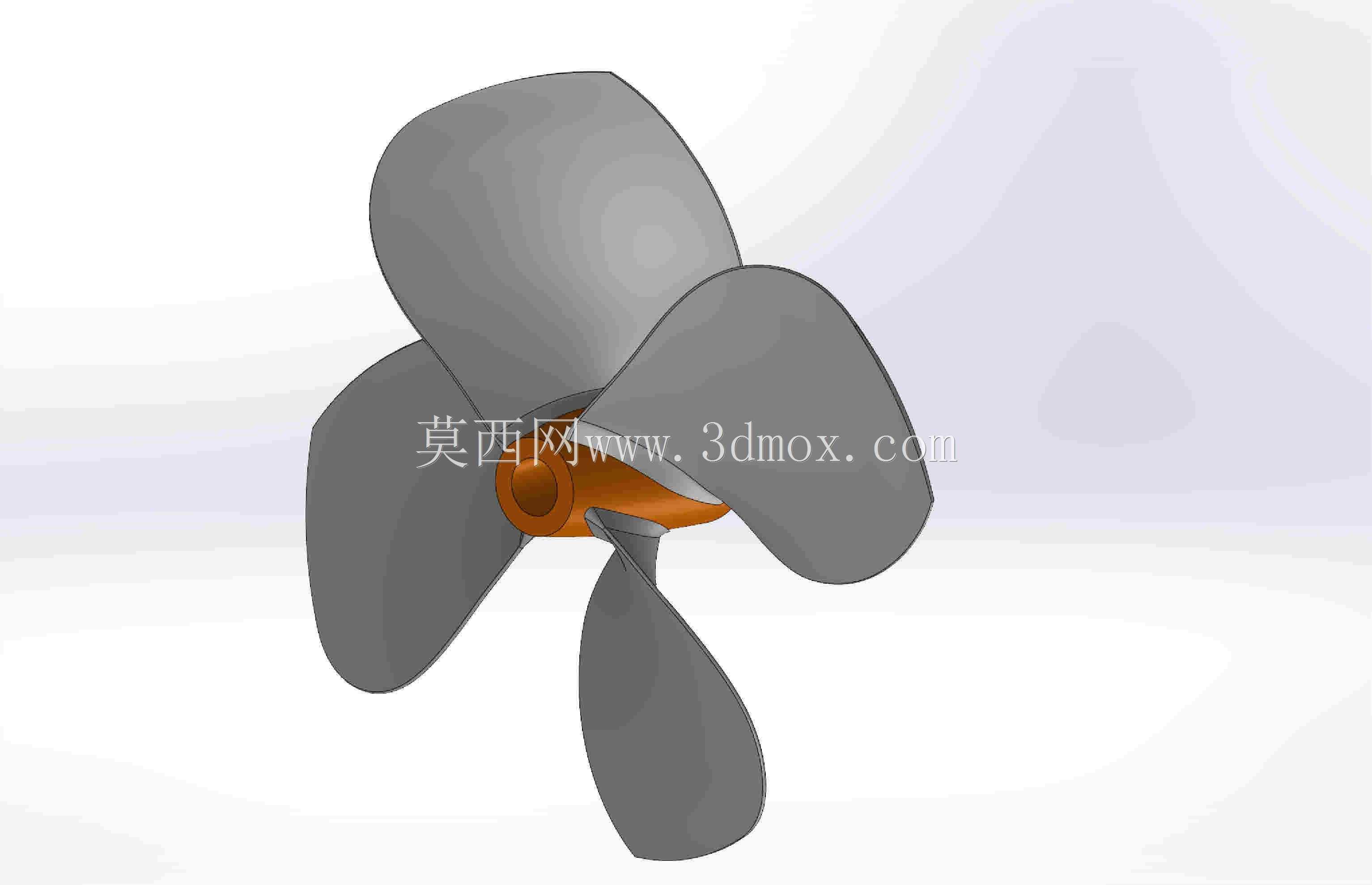

　　这套五叶螺旋桨结构面向小型水面航行器、水下推进装置以及风冷散热类旋转部件的结构验证场景，桨叶与中心轮毂采用一体化装配逻辑呈现，整体几何围绕旋转轴线做周向均布排布，五片桨叶的叶型从根部到叶尖连续过渡，根部与轮毂衔接位置做了加厚圆滑处理，避免旋转过程中应力在叶根位置集中。从实际工程使用角度看，这类多叶螺旋桨常应用在对运行振动控制要求较高的推进场景，相比三叶或四叶结构，五叶布局在相同转速下每旋转一周的推力输出脉动更小，桨叶切入流体时的冲击间隔更短，能够降低轴系传递到机身或者船体的振动幅值，在小型无人船、水下探测机器人以及低噪音推进装置中适配性较强。

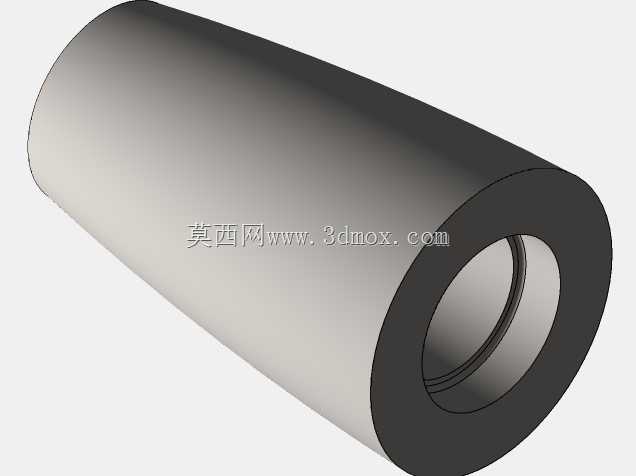

　　建模过程中首先确定中心轮毂的安装基准，轮毂内孔与动力输出轴的配合段保留了清晰的轴向定位面，端面预留的锁紧结构可以和轴端紧固件配合，保证旋转扭矩能够平稳从动力轴传递到整个桨体。桨叶的曲面构建没有采用简单平板拉伸的方式，而是沿叶展方向设置多个截面轮廓，每个截面的弦长、拱度和安装角随半径变化逐步调整：靠近轮毂的叶根区域弦长较短、厚度更大，用来承受旋转时产生的离心力和流体弯曲载荷；向叶尖延伸过程中桨叶厚度逐步减薄，叶型的弯度匹配流体来流方向，保证旋转时叶面两侧形成稳定的压力差，进而产生持续轴向推力。叶尖位置做了圆滑收边，避免尖锐边缘在高速旋转时产生涡流噪声，也能减少意外触碰时的结构损伤风险。

　　安装边界方面，整套桨体的径向最大尺寸由叶尖旋转轨迹决定，选型时需要在桨叶外围预留足够的防护间隙，若安装在管道或者涵道内部，叶尖与涵道内壁的单边间隙通常控制在合理范围，间隙过大会导致流体回流降低推进效率，间隙过小则容易在振动工况下出现叶尖刮蹭。轮毂的轴向长度覆盖了动力轴的配合段，安装时桨体背面需要贴合轴肩定位面，轴向锁紧后要保证桨叶端面跳动控制在允许范围内，避免高速旋转时出现过大的不平衡量。五片桨叶的周向夹角保持均匀分布，单件桨叶的质心相对旋转轴线的偏差在建模阶段就做了对称约束，减少后续动平衡校正的去除量。

　　从功能特性上看，该结构的桨叶曲面兼顾了推力效率和结构强度，叶面的光滑过渡没有突兀的折角，流体流经表面时能够保持平顺附着，降低紊流带来的能量损耗。轮毂外侧与桨叶衔接的圆角区域做了曲率连续处理，既消除了几何上的应力集中奇点，也避免流体在轮毂根部形成低速涡区。中心安装孔的配合尺寸可以根据不同动力轴的规格做适配调整，孔内可设置键槽或者扁位来传递扭矩，也可以搭配紧定螺钉做轴向锁止，适配不同功率等级的驱动单元。

　　在结构设计思路上，没有一味追求桨叶的大弦长来提升推力，而是通过五叶布局的叠加效应，在相同直径和转速下获得更平稳的推力输出，同时单叶载荷相对更低，叶根的受力水平得到改善，长期运行下的疲劳寿命更有保障。桨叶的扭转角度从根部到叶尖逐步变化，匹配不同半径处的线速度差异——叶尖位置圆周线速度最高，对应较小的安装角；靠近轮毂位置线速度低，对应更大的叶片安装角，让整个叶展方向的不同截面都能工作在合适的攻角区间，避免局部区域出现流体分离失速。

　　实际装配场景中，这类螺旋桨既可以作为船舶推进端的做功部件，也可经过参数调整后用于大流量风冷散热系统，旋转时驱动空气形成定向气流。结构建模时完整保留了桨叶的厚度变化、轮毂的安装孔位以及端面配合特征，导入装配环境后可以直接和驱动电机、轴系、防护网罩或者涵道结构做干涉检查，验证桨叶旋转包络内是否存在其他零部件，确认安装距、轴伸长度以及锁紧空间是否满足装配要求。针对不同使用工况，还可以在该基础结构上调整桨叶数量、盘面比、叶侧斜角以及螺距参数，匹配高速轻载或者低速大推力的不同需求，整个几何的参数化逻辑清晰，后续优化改型时只需调整对应截面的控制参数，即可快速衍生出适配不同工况的螺旋桨方案。
