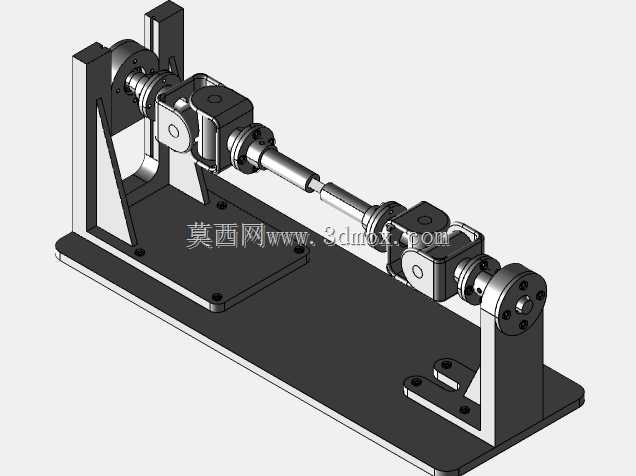

万向轴作为两轴不在同一轴线、存在轴线夹角情况下仍能可靠传递转矩的关键传动部件,在各类需要补偿轴系偏移的机械系统中承担着不可替代的作用。这套十字轴式万向传动轴的三维结构,完整还原了实际工程中万向节的核心组成:两端叉形接头、中间十字轴销、轴承滚针组件以及配套的密封与定位结构,每一处配合关系都按照真实装配逻辑搭建,便于结构设计人员直接参考其运动约束与装配边界。
从实际用途来看,这类万向传动结构广泛出现在需要变角度传力的场合。汽车底盘的转向传动系统中,转向管柱与转向器之间往往因为布置空间限制无法保持同轴,需要万向节来吸收安装角度;轧钢设备、造纸机械的长距离传动轴系中,多段万向轴串联可以补偿基础沉降带来的轴线偏差;小型工装夹具、精密检测设备里,微型万向节则用于手动调节机构的角度传递。理解这套模型,关键不在于外形,而在于它如何在两轴夹角不断变化的工况下,依然保持转矩连续平稳输出。
设计思路上,十字轴是整个万向节的运动核心。四个轴颈分别嵌入两端叉头的轴承孔内,形成两组互相垂直的回转轴线,输入端叉头绕十字轴一组轴颈摆动,输出端叉头绕另一组轴颈摆动,从而合成出空间任意方向的角度补偿能力。建模时需要特别注意十字轴轴颈与轴承内圈的配合公差,轴颈表面通常要做高频淬火处理以承受反复的接触应力,轴承外圈与叉头孔之间多采用过渡配合并辅以孔用挡圈轴向定位,防止运转中窜出。单个万向节在有夹角传动时存在瞬时转速波动,即输入匀速、输出周期变速,因此在重要传动场合往往成对使用双万向节,并通过中间轴的相位布置来抵消这种不均匀性,这一点在结构选型时必须提前考虑。
外形尺寸与安装边界方面,模型中两端叉头的连接形式决定了它与上下游轴系的接口方式。叉头端部的连接孔位、法兰螺栓分布圆或者花键规格,都是安装时必须严格核对的边界条件;万向轴的全长以及最大、最小允许夹角,直接关系到设备总布置时的运动包络空间。当轴系夹角过大,十字轴轴颈的承载能力会急剧下降,密封件也容易因偏摆过量而早期失效,所以选型阶段就要把极限摆角控制在许用范围以内,并校核传递转矩、冲击载荷与临界转速。
从三维建模的工程价值来说,把叉头、十字轴、滚针轴承、油封、挡圈这些零件逐一拆开装配,可以清晰看到内部的运动间隙与润滑通道。十字轴中心通常设计有油道,润滑脂通过油嘴注入后沿轴颈到达轴承滚道,油封则负责把油脂封在节内同时阻挡粉尘泥水侵入,这对野外或多粉尘工况下的寿命至关重要。叉头的截面过渡处要避免应力集中,根部圆角与拔模斜度都需要在模型中体现,以便后续做有限元强度分析时网格划分与真实工况一致。
对于从事传动系统设计的工程师,这套结构还提示了若干容易被忽视的细节:两端叉头在装配时的相位关系会影响传动平稳性;花键伸缩副(若采用可伸缩结构)需要预留轴向窜动量来补偿长度变化;平衡性能对高速运转的万向轴尤为关键,焊后或装配后通常要做动平衡校正。围绕这些工程要点去审视模型,才能把一个看似简单的万向节,真正理解为集运动补偿、转矩传递、润滑密封与装配工艺于一体的功能部件,而不仅仅是一个可以转动的几何外形。在设备选型与结构布置阶段,借助这样的完整三维结构去核对接口尺寸、摆角范围与干涉包络,能够显著减少后期样机阶段反复修改轴系布局的返工成本。
