起重吊耳与销轴接触装配结构

　　这套结构围绕重型吊装工况下的吊耳与销轴配合展开，核心关注点并不是单纯画出两个零件外形，而是把装配后真实传力路径、接触区域和局部应力分布还原出来。现场使用时，吊梁下方通常成对布置焊接吊耳，货物总载荷按8万公斤考虑，单个吊耳承担约4万公斤的工作载荷，销轴贯穿吊耳孔与被连接件，形成典型的承压、弯曲和接触摩擦耦合状态。

　　从结构布置看，吊耳主体采用厚板成形后焊接在吊梁翼缘或加强板区域，耳板外侧轮廓做成圆弧过渡，避免尖角造成应力集中；孔位中心到板边、到焊接边的距离需要同时满足挤压强度、撕裂强度和焊接操作空间。销轴装入后，载荷并不是沿整个孔壁均匀分布，而是集中在孔壁受压侧的一段弧形接触带上，这也是有限元分析中必须建立接触关系的原因。若简单把孔面与销轴做绑定约束，会高估结构整体性，掩盖孔边局部压溃和耳板张开变形的风险。

　　建模时先按实际装配关系建立吊耳、销轴以及相邻吊梁局部区域，耳板厚度、孔径、销轴直径和端部限位结构均按工程配合关系处理。接触面上设置合理的法向接触和摩擦传递，销轴可在孔内产生微小转动和接触滑移，更接近吊装时载荷缓慢施加、构件自适应贴合的过程。网格划分在孔壁、耳板圆弧过渡区和焊缝附近加密，远离受力关键区则适当放粗，以兼顾计算精度与求解效率。

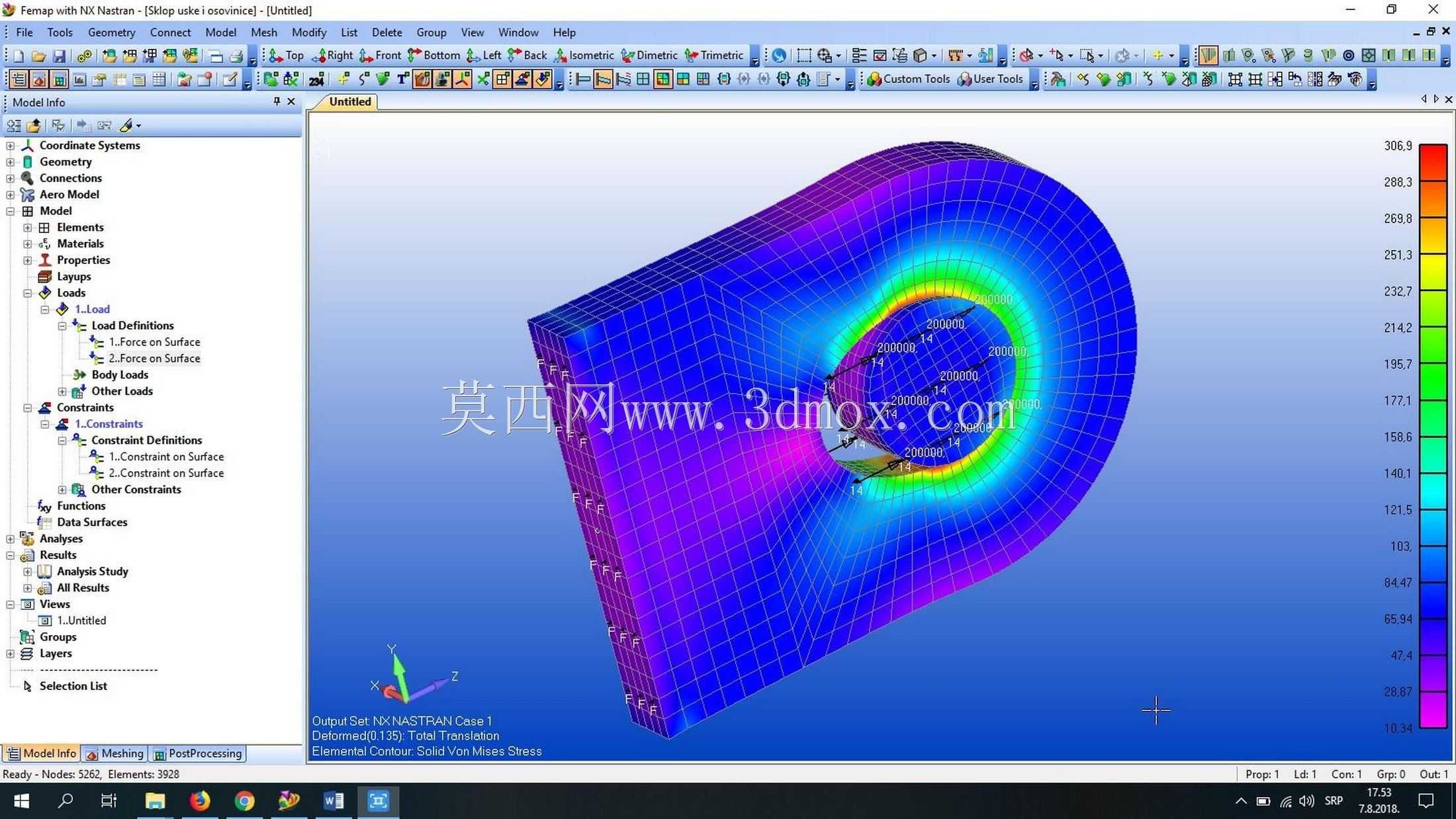

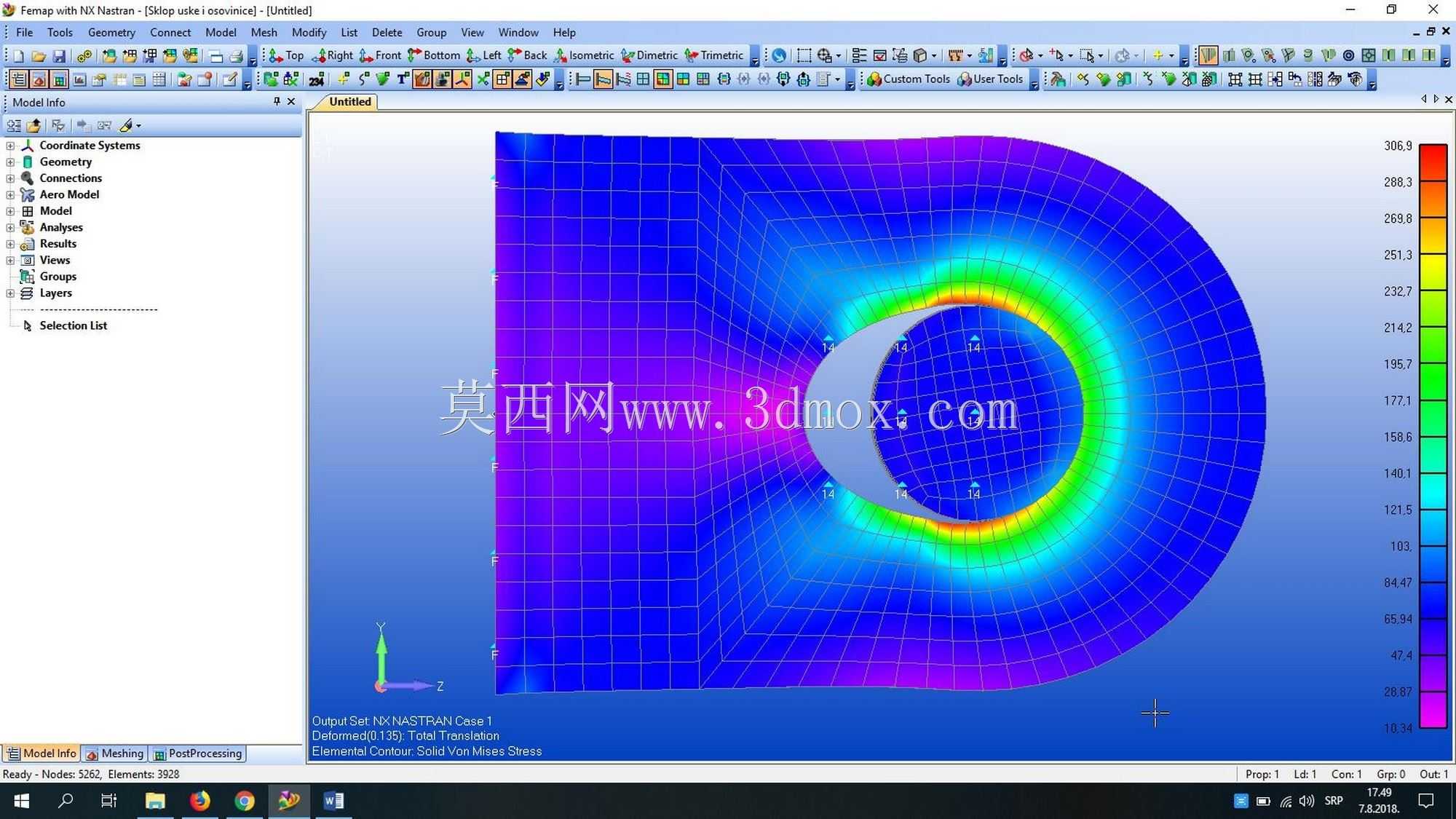

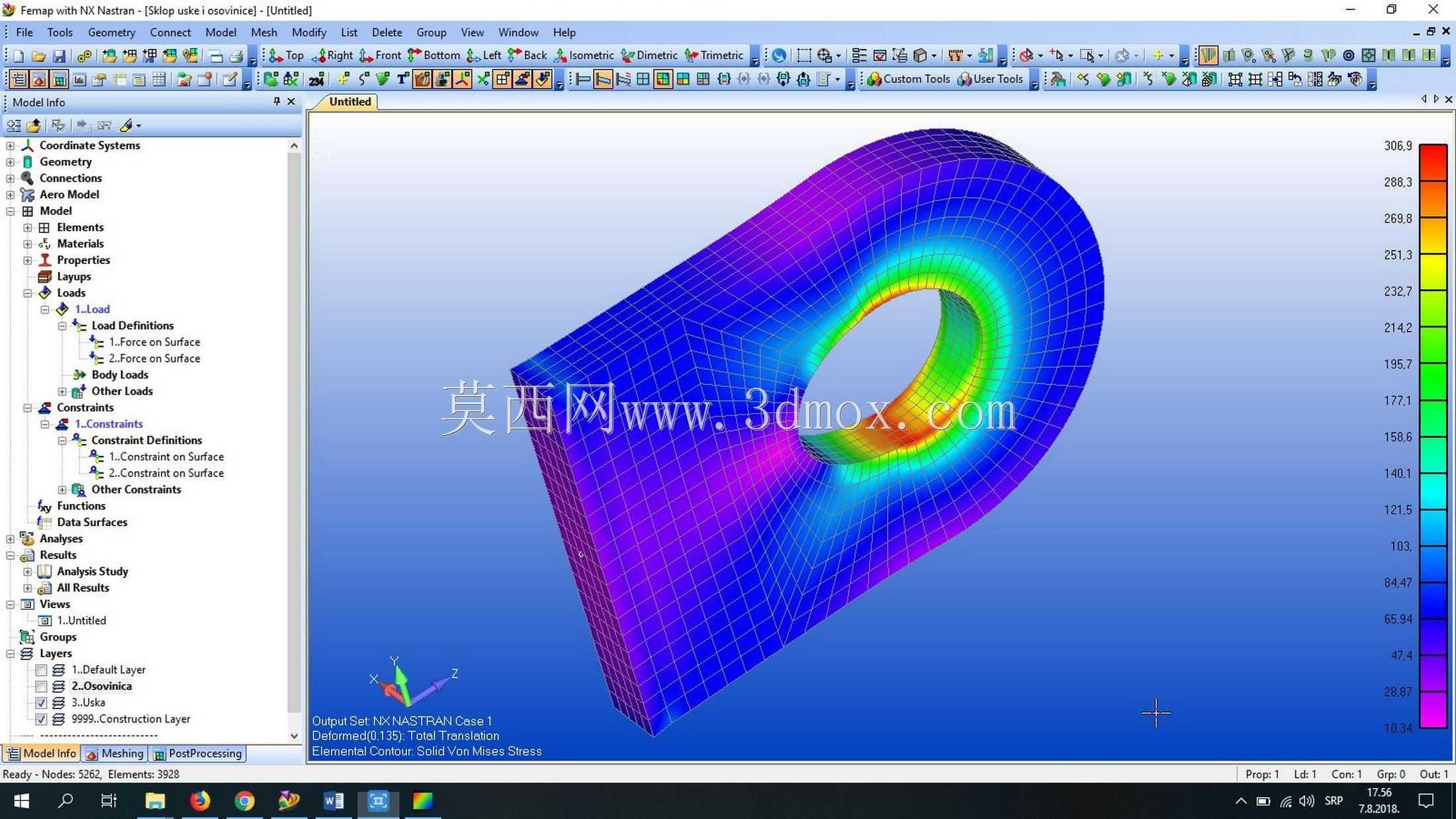

　　应力结果显示，高应力区主要环绕销轴孔受压侧，并沿耳板外侧圆弧形成环状梯度；耳板与吊梁连接的焊接过渡区也存在明显应力传递带。蓝色低应力区代表载荷影响较弱的部位，红、黄区域则提示设计人员重点复核孔径承压、耳板截面拉伸、销轴弯曲以及焊缝承载。对于这种承重部件，不能只看最大应力数值，还要结合材料屈服极限、安全系数、动载系数和吊装冲击因素综合判断。

　　实际设计中，吊耳孔径与销轴直径之间保留较小装配间隙，间隙过大将导致冲击载荷增加，间隙过小则不利于现场穿装。耳板两侧应设置贴板或加强筋时，需保证加强范围覆盖孔边高应力区，并让焊缝远离孔壁最大应力位置。销轴端部应采取防脱措施，如开口销、端板或螺母锁紧，防止吊装过程中销轴轴向窜出。

　　该结构可直接服务于桥式起重机、门式起重机、车间吊装工装、重型设备搬运吊梁等场景。设计人员在类似项目中可据此调整耳板厚度、孔边距、圆弧半径和销轴直径，也可对比单耳、双耳以及带补强板结构的受力差异，使吊点在满足安装边界的同时，把局部变形和峰值应力控制在允许范围内。
