数控加工锥柄夹持刀架结构

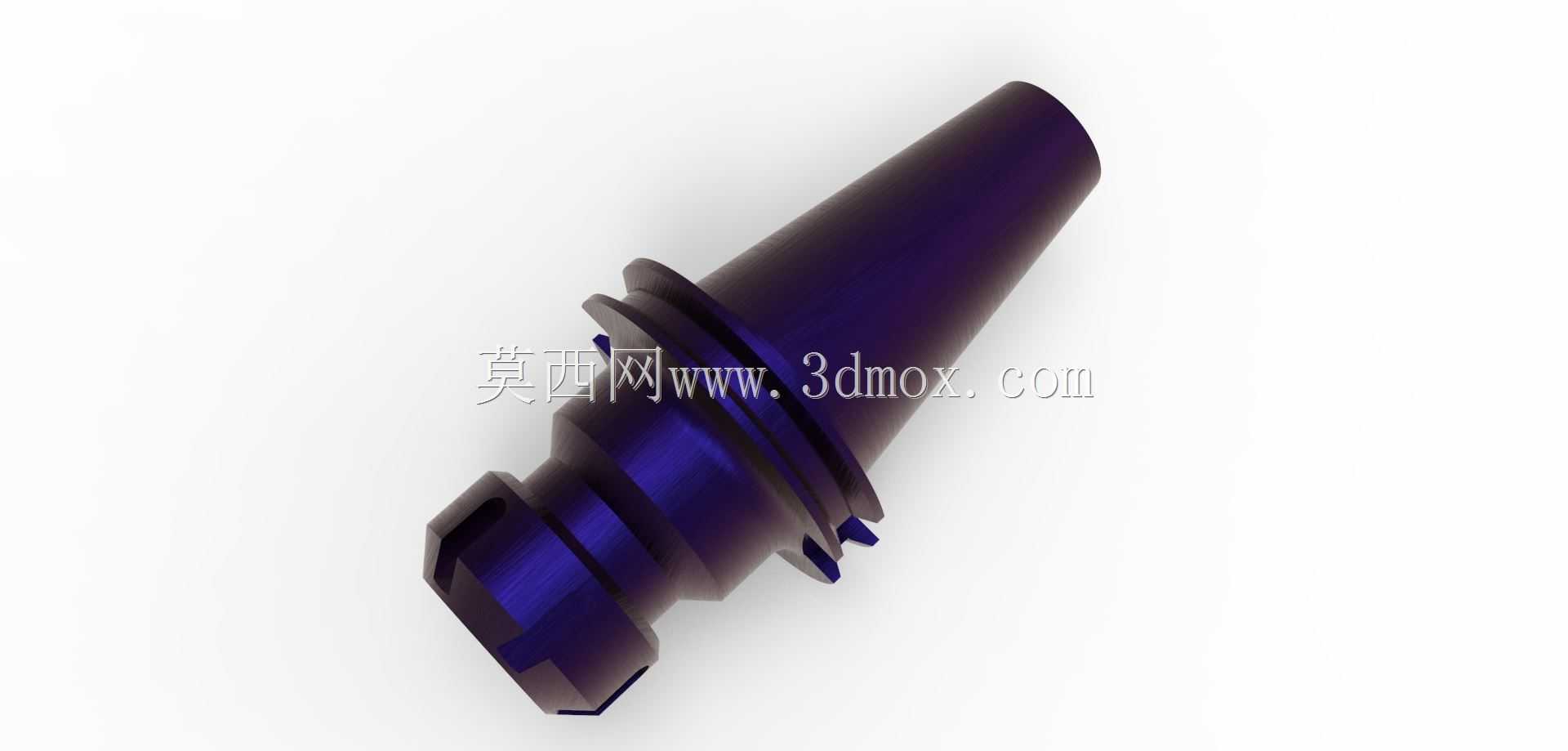

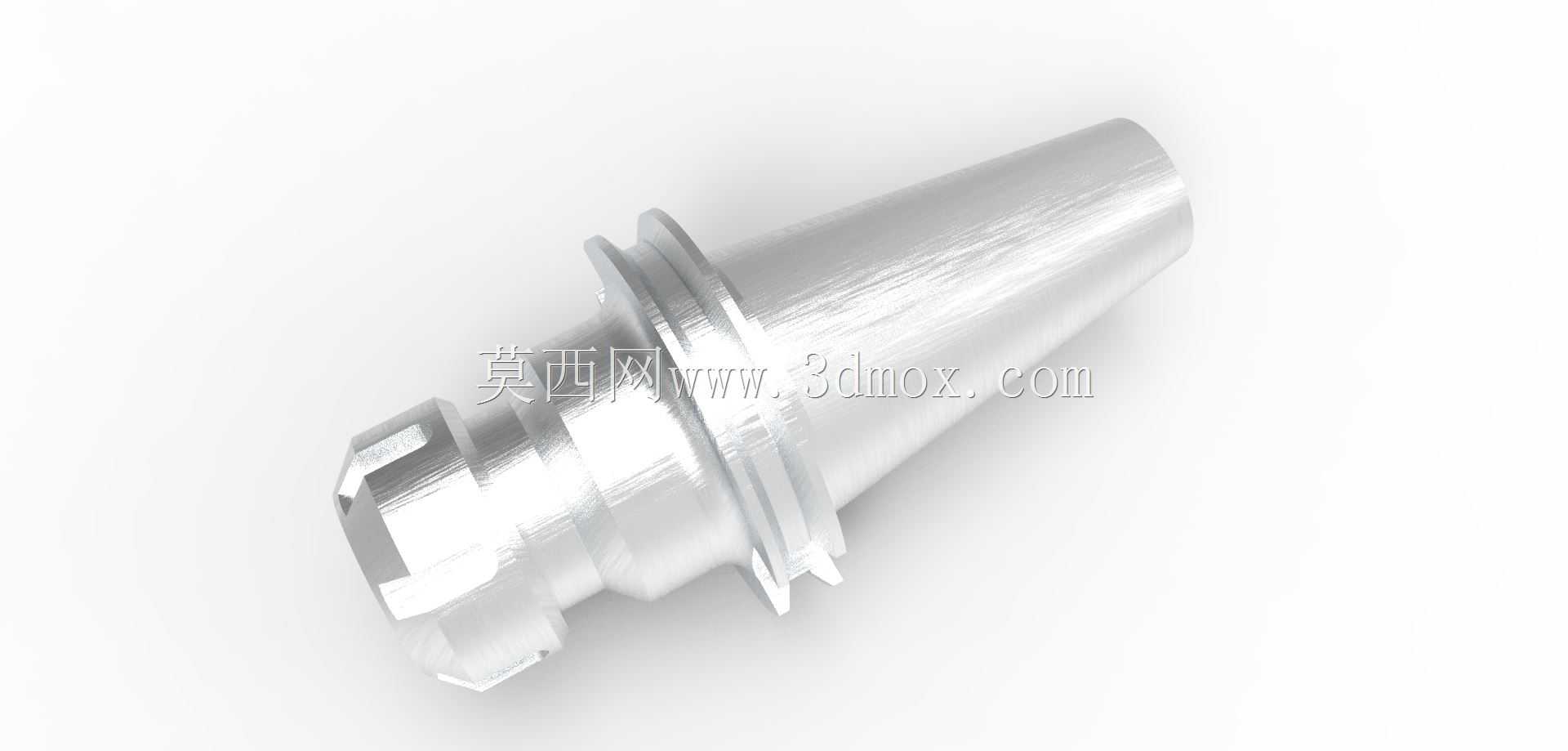

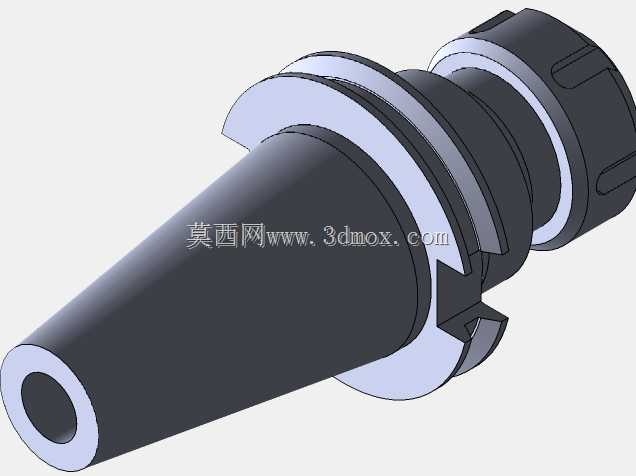

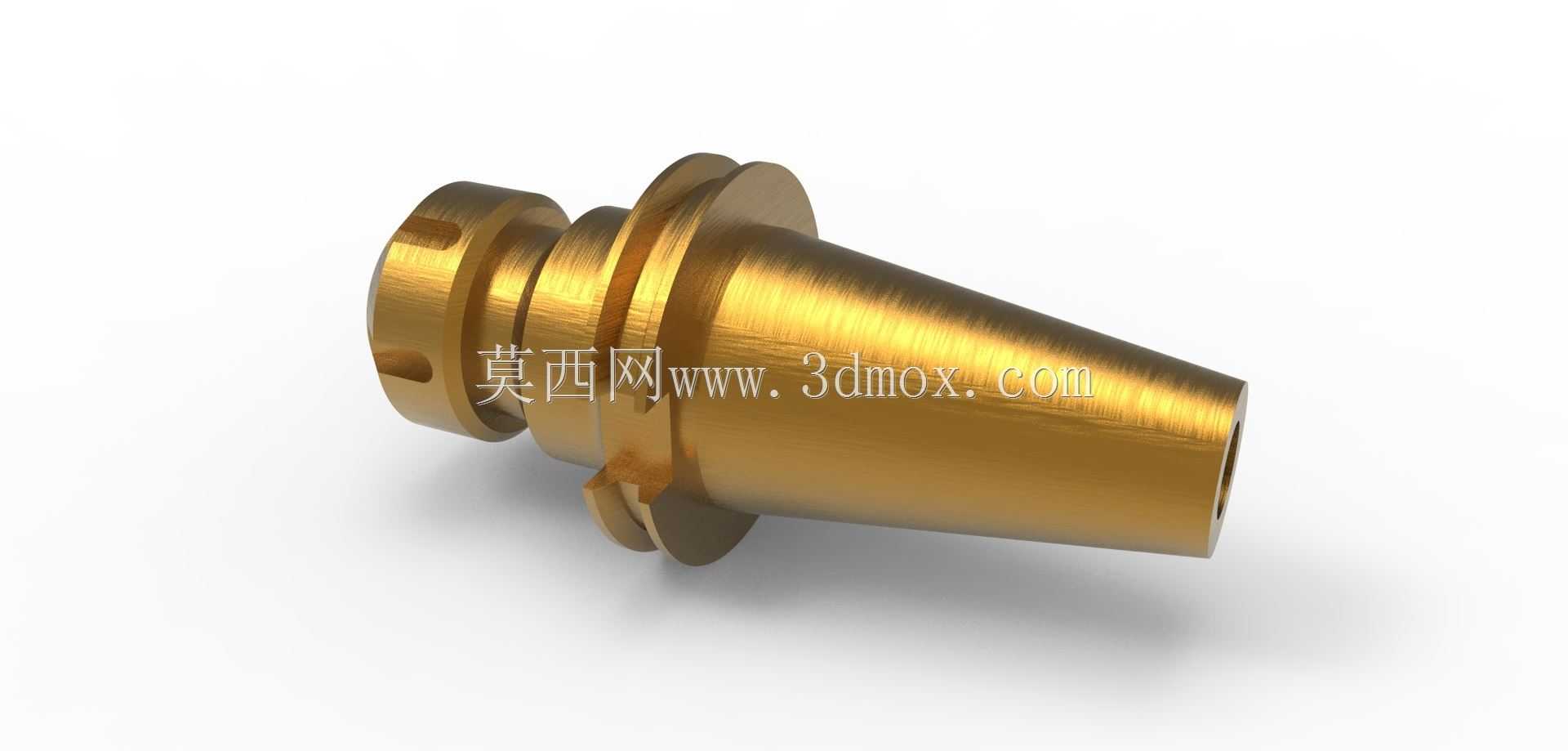

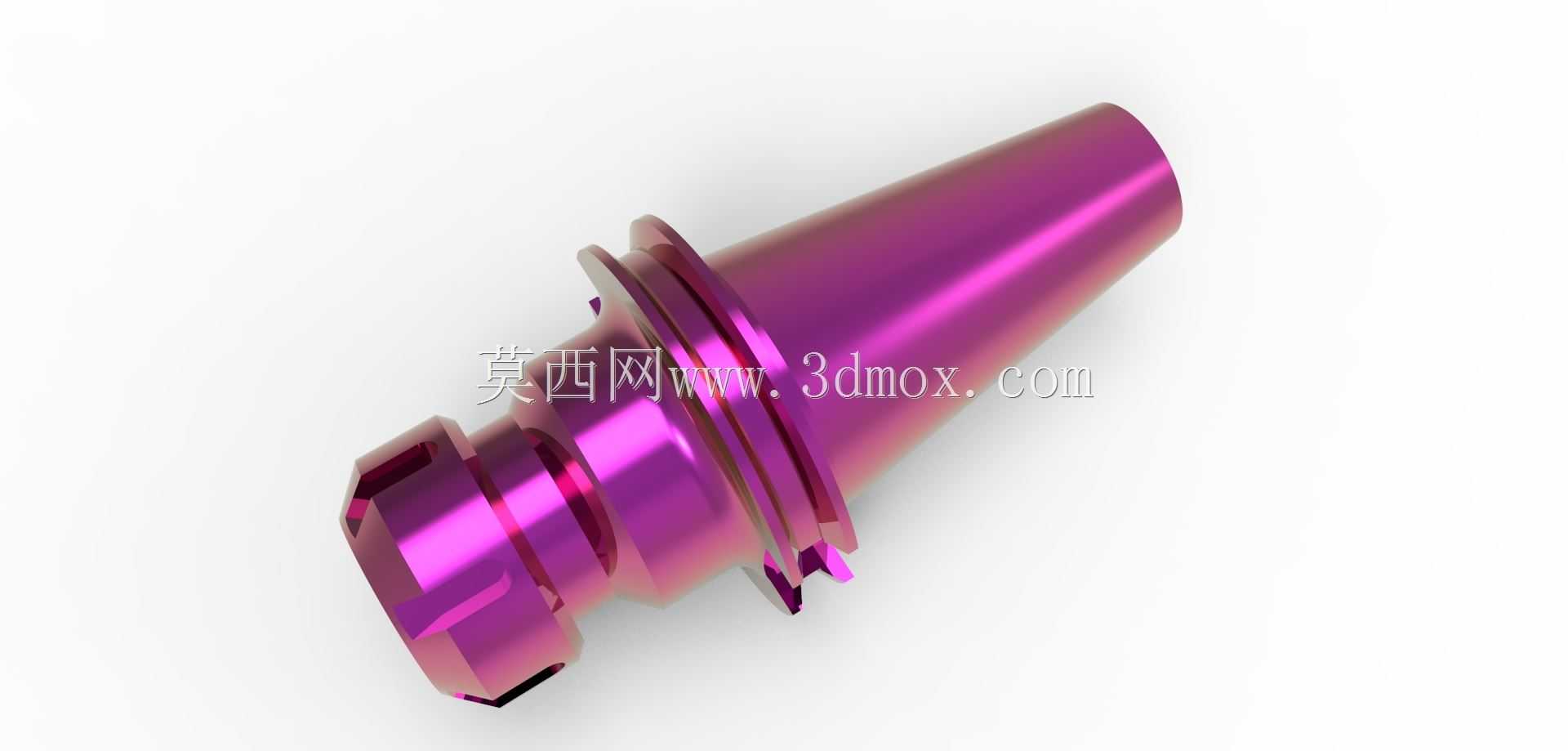

　　该结构属于机床主轴端常用的锥柄夹持类刀架，主要承担刀具与主轴之间的定位、锁紧和扭矩传递任务。整体外形由长锥柄、法兰限位段、锁紧环槽以及前端刀具夹持接口组成，锥部采用大长径比设计，能够在高速旋转和较大切削负载下保持较高的同轴度。锥柄外圆面向后逐渐收窄，装入主轴锥孔后可通过锥面接触实现自动定心，减少刀具回转中心偏移；前端夹持部位设置多边形与阶梯轮廓，既便于扳手施加锁紧力矩，也为拉钉、夹套或刀具连接端提供明确的装配边界。

　　从实际加工场景看，这类刀架多用于铣削、钻削、镗削等数控工序，安装在立式加工中心、数控铣床或类似主轴接口设备上。工件在一次装夹后，刀架随主轴完成旋转切削，锥柄后部通过主轴拉刀机构拉紧，使锥面与端面配合区域形成稳定预紧。法兰附近的环形凸起和槽位用于配合主轴端面定位及锁紧动作，能够限制轴向窜动，并在换刀或启停过程中承受瞬时冲击。前端接口的尺寸直接决定可装夹刀具范围，设计时需要兼顾夹持刚性、换刀空间和刀具伸出长度，避免过长悬伸造成颤振。

　　建模过程中，锥柄部分应优先建立回转基准轴线，再通过旋转特征生成主体轮廓，保证锥度、台阶和环槽之间的同轴关系。法兰盘与锁紧结构不宜简单合并为单一实体，应把密封槽、让位槽、卡环位置和端面接触区分层表达，这样在装配校核时能够清楚判断主轴拉爪、端面键或周边附件是否发生干涉。前端夹持头外形包含多个平面和倒角，这些结构并非单纯装饰：平面用于工具夹持，倒角用于导入装配，阶梯面用于控制夹套或刀具的轴向位置。若后续需要工程出图，可在锥面、法兰端面和夹持孔位分别标注配合要求，并对关键圆角进行强度过渡说明。

　　安装边界方面，锥柄长度决定刀架进入主轴后的有效拉紧行程，法兰外径决定与主轴端面的接触范围，前端头部直径和长度则影响刀库换刀轨迹。设备选型时，需要核对主轴锥孔规格、拉钉形式、相邻刀位间距以及防护罩内部空间。若刀架前端直径过大，在刀库翻转或机械手拔刀时可能与相邻刀具碰撞；若悬伸过长，切削力作用点远离主轴支承，会放大弯曲变形。较合理的处理方式是在满足刀具装夹长度的前提下缩短前端伸出量，同时保证锥柄与主轴孔的接触面积充足。

　　功能特性上，该结构强调刚性连接、快速定位和可靠锁紧。锥面承担主要径向定位，法兰端面承担轴向支承，环槽与锁紧元件共同防止松脱。前端夹持区域通过紧凑轮廓传递旋转扭矩，多边形外形可避免锁紧过程中刀架跟转。对于重切削工况，还应关注材料热处理、锥面硬度和表面粗糙度，因为微观接触状态会直接影响刀柄的重复定位精度。日常使用中，锥面若残留切屑或油污，会造成贴合不实，引起刀具跳动增大，因此结构上保留了清晰的装卸端面和清洁观察位置。

　　三维设计时还应考虑运动包络，而不仅是单件外形。刀架装入主轴后，前端刀具、夹套、螺母及冷却管路都会增加外部轮廓；换刀臂夹持位置通常落在法兰附近的规定区域，模型中应保留足够圆柱面或平面作为夹持参考。若用于多轴设备，刀架在摆动轴旋转时还需避开工作台、压板和工件边缘，因此锥柄后部与前端头部之间的过渡段不宜出现突兀扩径。整体结构以回转体为基础，辅以局部槽、凸缘和夹持平面，几何关系明确，适合用于机床配套设计、刀具系统装配演示以及加工前干涉检查。
