立式三轴数控铣削加工中心整机结构

　　这套三维整机结构面向中小规格立式数控铣削加工场景，覆盖模具钢粗精加工、铝合金箱体件铣削、工装夹具基准面修配、自动化产线离线切削验证等典型工况。车间布局时，设备正面需预留不少于1.2米的操作与工件吊装空间，左侧布置气动三联件与切削液回收管路接口，右侧预留电控柜检修开门距离，顶部避让行车吊钩运行轨迹；整机底座采用高刚性箱型铸铁支承逻辑，建模时将床身、立柱、主轴箱的装配结合面按实际刮研贴合关系搭建，防护钣金与内部传动部件分层管理，避免外观护罩干涉丝杠、导轨的运动包络。

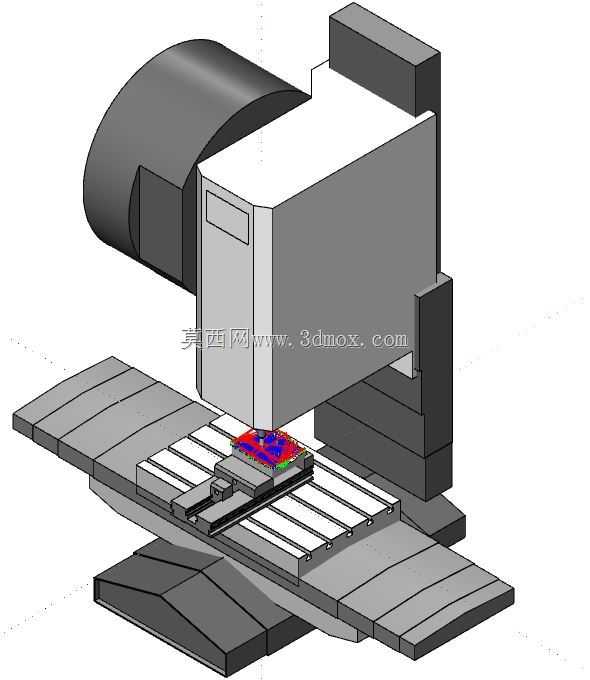

　　从实际加工用途看，该设备承担平面铣削、轮廓铣、钻孔攻丝、型腔开粗等工序，工作台沿X向承载工件与夹具，滑座完成Y向进给，主轴箱沿立柱导轨做Z向切削进给；三轴均预留伺服电机、联轴器、滚珠丝杠、线性导轨的安装基准，主轴端面到工作台面的行程边界按常用工装高度、刀具悬伸长度综合校核，换刀空间与刀具运动路径在装配环境中逐一检查，防止主轴下行时碰撞夹具或护罩。

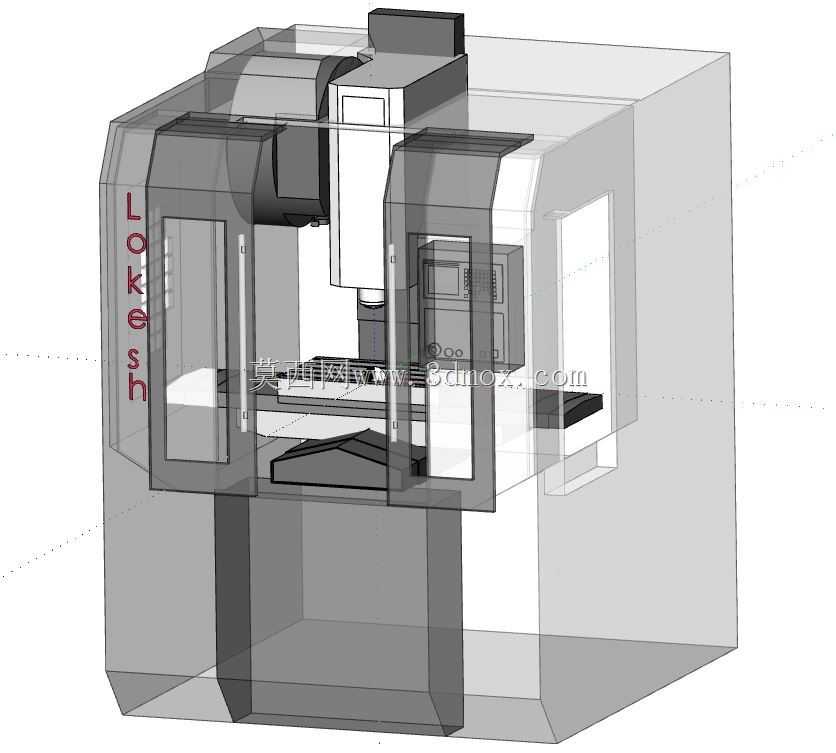

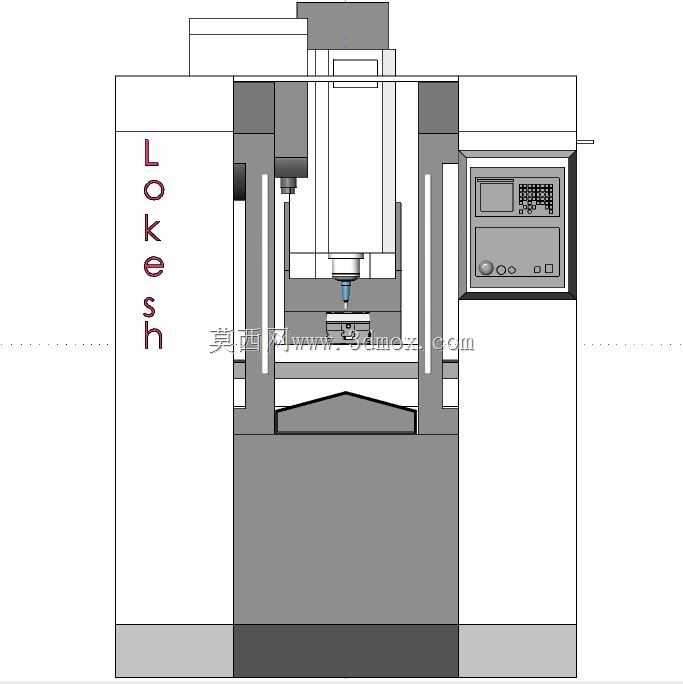

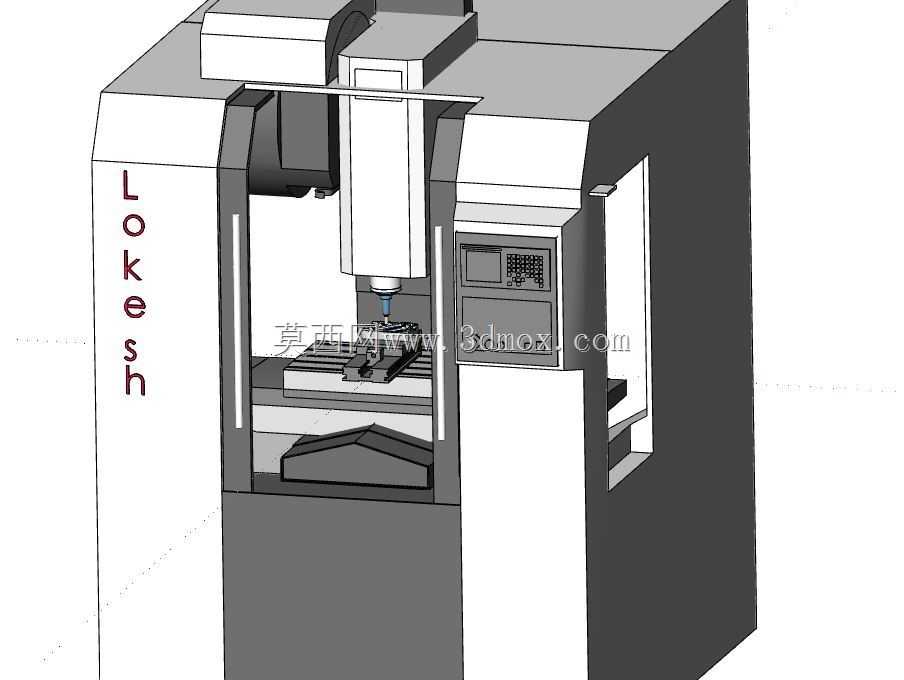

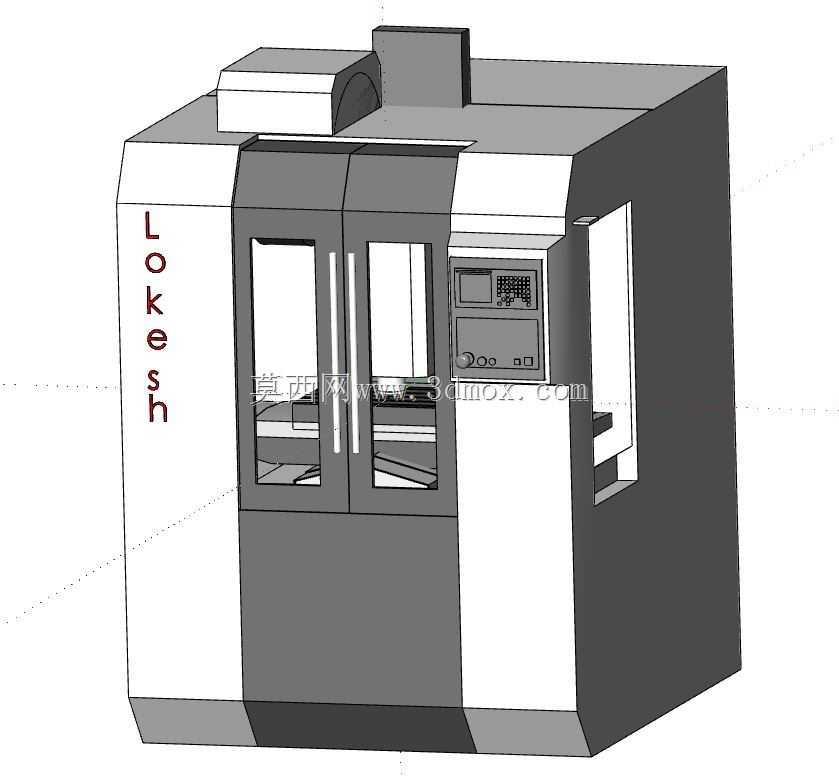

　　设计思路上，先以切削受力链为核心搭建内部刚性骨架：床身承担工作台与工件载荷，立柱承受主轴箱偏载与切削反力，加强筋布局对应粗加工时的弯矩方向；再在外层包覆全封闭防护，左侧竖向品牌标识面与正面双开检修门对应日常换刀、观察切削状态的操作习惯，右侧悬挂操作面板设置在操作者伸手可及的位置，面板支架保留旋转调节自由度。切削液喷淋、排屑器出口、顶部照明与观察窗的位置均围绕加工区布置，使切屑与冷却液能够集中向排屑通道汇集。

　　外形与安装边界方面，模型按整机运输和车间就位两个状态组织：底部地脚螺栓孔位置、调平垫铁接触面、机床水平调整区域均明确表达；防护最高点、操作面板外凸量、前门开启圆弧范围构成现场布局的控制轮廓。气路、油路、电缆走线槽沿立柱和床身背部预留通道，检修门打开后能够接近主轴润滑点、导轨防护板和行程限位组件。

　　对于三维建模与设备选型人员，该结构可用于虚拟仿真环境中的加工节拍验证：在数字样机里检查刀具切入工件时的主轴姿态、工作台进给极限、夹具与防护门的安全距离，也可在产线规划阶段核对机器人上下料位置、开门信号与机床操作面的关系。各部件按真实装配层级划分，钣金护罩、铸件主体、主轴单元、操作箱、排屑区域相互独立，既能展示整机外观，也能支撑内部传动结构拆解、干涉检查和切削运动模拟，帮助工程人员在制造前发现行程不足、维护空间狭窄、管线拉扯等现场常见问题。
