手动回转式工装夹具锁紧定位机构

　　这套手动回转式工装夹具机构，核心面向中小批量零件加工工位的快速装夹需求，在普通铣床、钻床、台式攻丝设备以及钳工修配工位上都有很高的适配度。现场作业里，很多异形小件、角度加工件不需要动用昂贵的液压或气动工装，依靠纯机械手动结构就能完成可靠锁紧，既省去了气源管路布设的麻烦，也不用配套电气控制回路，在零散维修车间、教学实训场地、小批量试制工段里，这类机构的实用性反而比自动化夹具更突出。

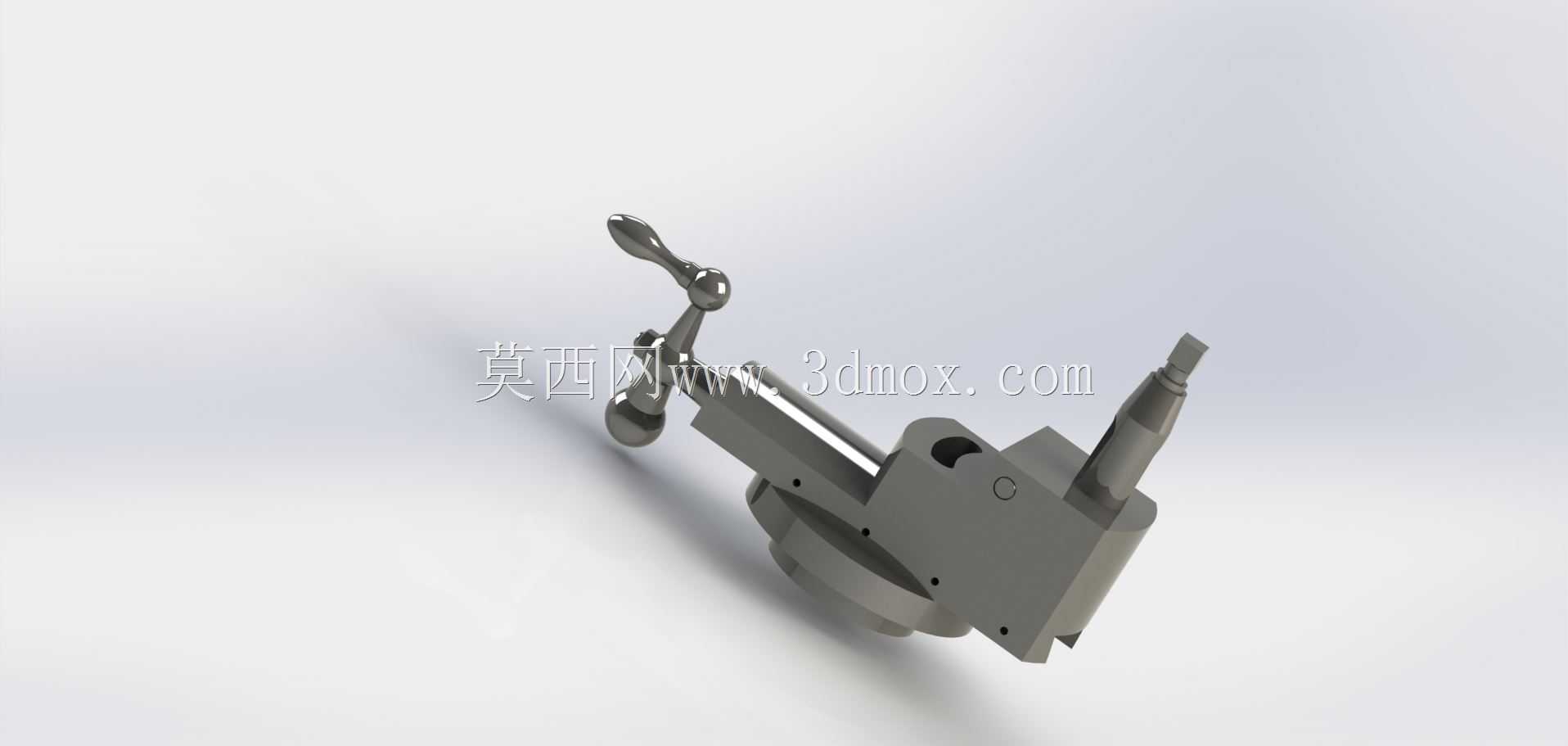

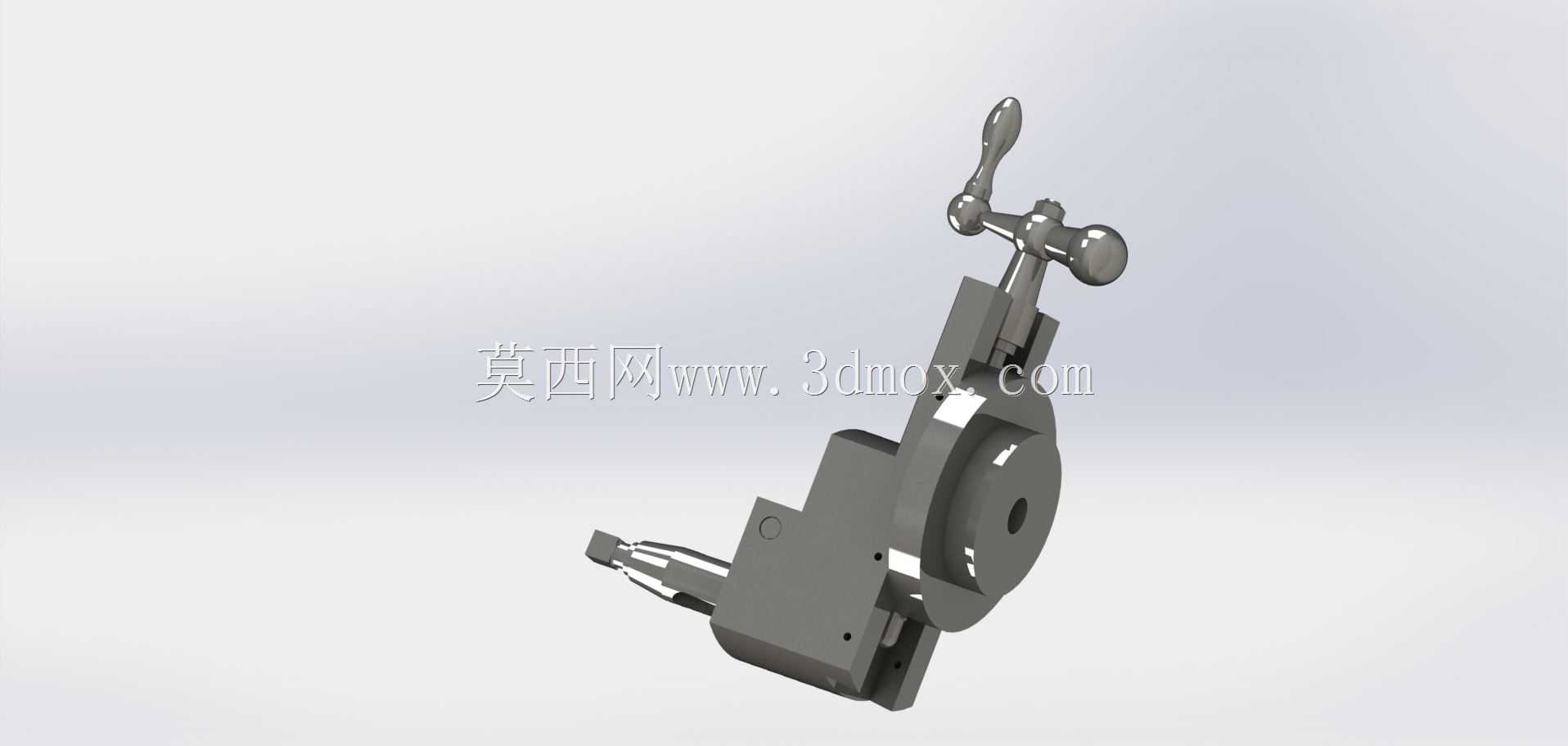

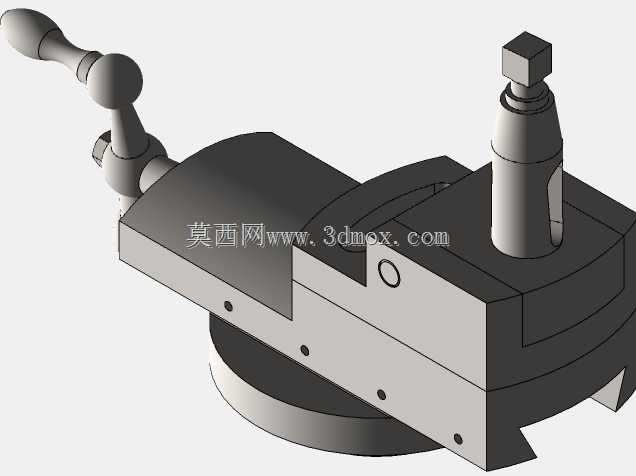

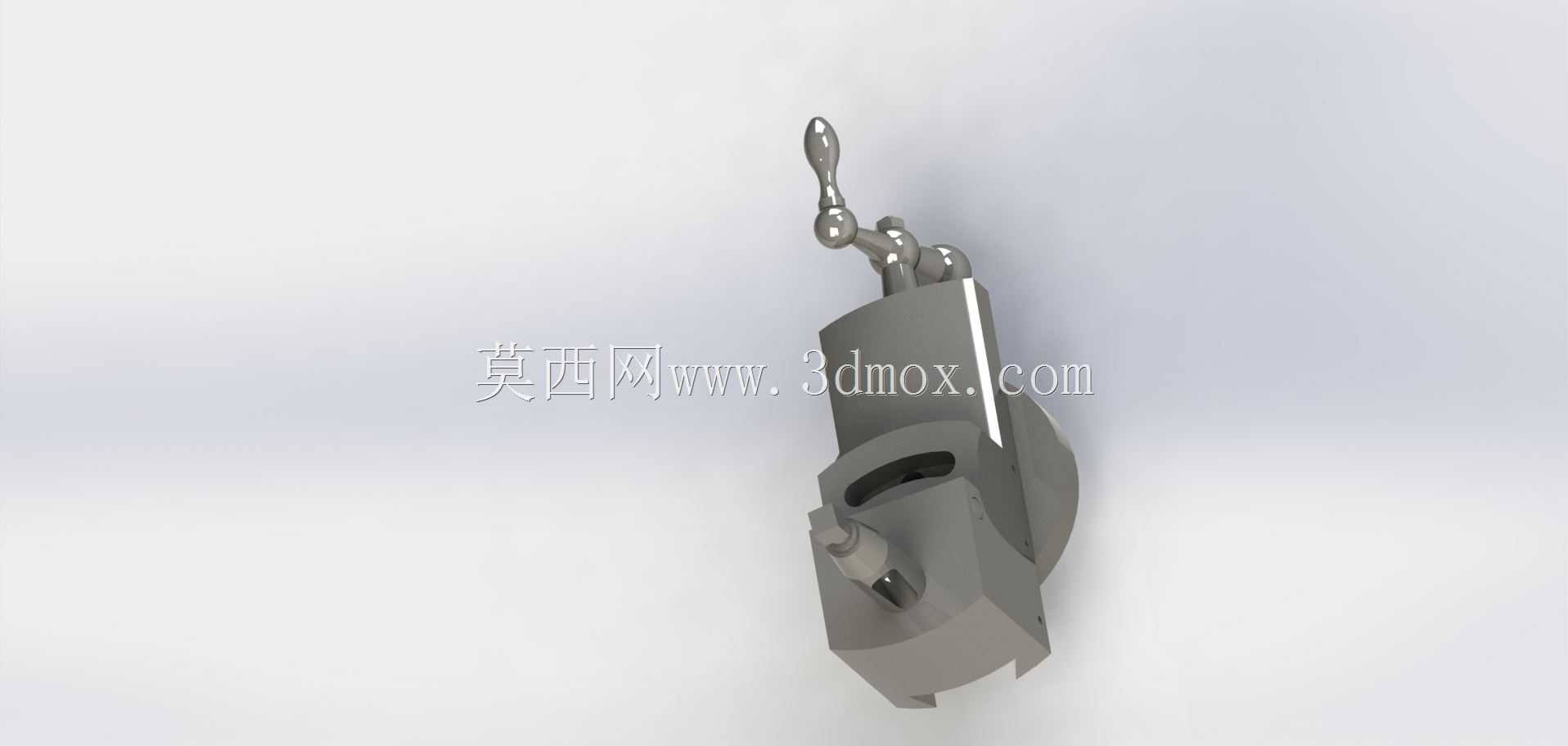

　　从结构布局来看，整套机构以立式回转基体作为承载核心，基体侧面加工出同轴的圆形分度盘，盘面上预留径向定位孔位，配合锁紧销就能实现不同转角位置的固定。顶部伸出的十字操作手柄是整套机构的动力输入端，操作人员扳动手柄时，内部的螺旋升降副会带动压块下行，直接压紧放置在工作位的工件；手柄端部的球形握把做了圆滑过渡，长时间反复扳动也不会硌伤手掌，操作力矩通过手柄力臂放大后，输出的夹紧力足以抵抗常规铣削、钻孔产生的切削振动，不会出现工件松脱移位的问题。

　　设计思路上，这套机构优先兼顾了操作效率与定位刚性两个核心指标。基体整体采用方块式拼接结构，底部的安装面铣削出平整基准面，四周预留沉头安装孔，可以直接固定在机床工作台上，也能搭配平口钳做二次装夹，安装边界不需要额外预留超大操作空间，整体占地范围和普通台式虎钳接近，在狭小的工位台面上也能布置。前端伸出的定位触头做了阶梯轴造型，针对带内孔的工件可以直接插入孔内完成径向定位，触头端部的锥段还能起到自动导正作用，工件放置时不需要反复对齐，推到位就能贴合定位面，大幅缩短单件装夹的辅助时间。

　　回转功能的设计，主要服务于需要多面加工的工序场景：比如工件一个面完成钻孔后，不需要松开夹具重新找正，只需要拔出分度定位销，转动基体到预设角度，再插销锁紧、扳动手柄压紧，就能直接进行下一个面的加工，分度重复定位精度可以满足常规孔系、斜面的加工要求，省去了每次拆件重新打表找正的繁琐步骤。机构内部的回转配合面采用间隙配合设计，转动时阻尼适中，不会出现卡滞也不会有过大旷量，长期使用后如果配合面出现磨损，还可以通过调整端盖的压紧螺钉来消除间隙，维护难度很低。

　　功能特性层面，整套机构没有易损的电子元件，也没有需要定期更换的密封件，日常仅需在螺旋副和回转配合面定期涂抹润滑脂即可，车间内的切削液、金属碎屑也不容易侵入核心传动部位，基体外侧的挡边可以阻挡大部分切屑落入回转缝隙。夹紧行程预留了足够的调节余量，针对不同厚度的工件，可以通过调整压块的初始高度来适配，不用更换额外配件，兼容一定尺寸范围内的多规格零件装夹。

　　在实际选型搭配时，这类手动夹具尤其适合加工节拍要求不极端、产品换型频繁的生产场景，相比专用液压夹具，它的结构完全外露，操作人员可以直观看到夹紧动作的全过程，出现装夹不到位的情况能立刻发现，安全冗余度更高。机构的所有受力部件都做了加厚处理，分度盘和基体之间的连接筋板承担切削时的扭转力矩，即使在较大的进刀量下，整体也不会出现明显形变，装夹刚性完全满足常规金属切削的工艺要求。对于三维结构设计从业者来说，这套机构的螺旋传动、分度定位、手动锁紧的组合逻辑，也是工装夹具设计里非常典型的参考结构，各个特征的尺寸配合、安装孔位的布局方式，都可以直接迁移到同类小型手动工装的开发当中。
