杠杆式气动压紧夹持工装结构设计

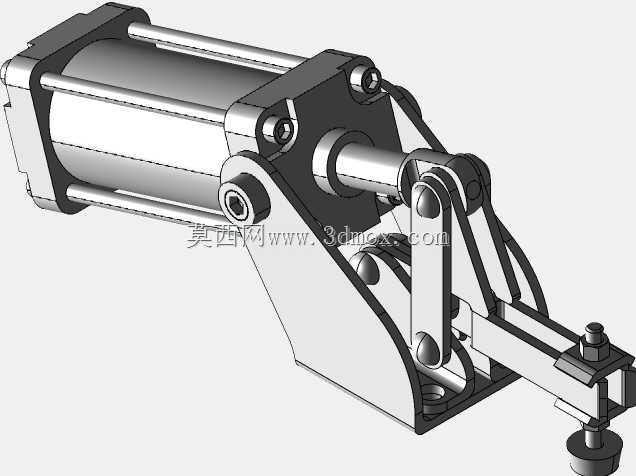

这款气动夹持装置主要面向机械加工、装配流水线、焊接工位等需要快速压紧定位的工业场景，在小型零部件铣削加工、组件铆接装配、工件焊接固定等工序中，可替代传统手动压紧夹具，大幅降低操作人员的劳动强度，同时提升装夹动作的一致性与工位节拍稳定性。装置以标准气缸作为直线动力输出源，通过多组铰接连杆组成的杠杆增力机构，将气缸活塞杆的直线推力转化为压头端的垂直压紧力，在气源压力稳定的工况下可输出足够的夹持力，避免工件在加工或装配过程中出现移位、翘曲等问题，保障工序精度。设计过程中优先考虑了力传递效率与结构紧凑性，连杆铰接点的位置经过反复校核，既保证了足够的增力比，让气缸在较低工作压力下也能满足压紧力需求，又控制了整体机构的展开空间，避免与工位周边的其他设备、操作空间产生干涉。整体结构采用侧置安装的布局形式，安装底座预留了标准化的螺栓固定孔位，可直接固定在工作台面、工装基板或者专用变位机上，安装边界适配多数常规工装台的T型槽间距，不需要额外制作复杂的转接板即可完成部署。压头位置设计了可调式连接结构，可根据不同厚度的被夹持工件调整压头的伸出长度，适配一定尺寸范围内的工件装夹需求，压头端部采用柔性接触设计，避免刚性压紧过程中划伤工件表面，对于表面质量要求较高的铝件、塑料件等材质也能友好适配。气缸与连杆机构的连接部位采用防尘铰接设计，可适配车间内多粉尘、少量切削液飞溅的工作环境，降低日常维护频次，铰接位置的销轴采用标准快拆结构，后期易损件更换不需要完全拆解整个机构，可快速完成维护作业。整个机构的运动行程经过合理规划，压头抬起后可留出足够的工件取放空间，操作人员上下料时不会与机构产生碰撞，兼顾了使用安全性与操作便利性，气源接口采用标准快插接头规格，可直接对接车间常规气源管路，不需要额外配置转接头即可完成气路连接。
