预制混凝土检查井井筒管件构件

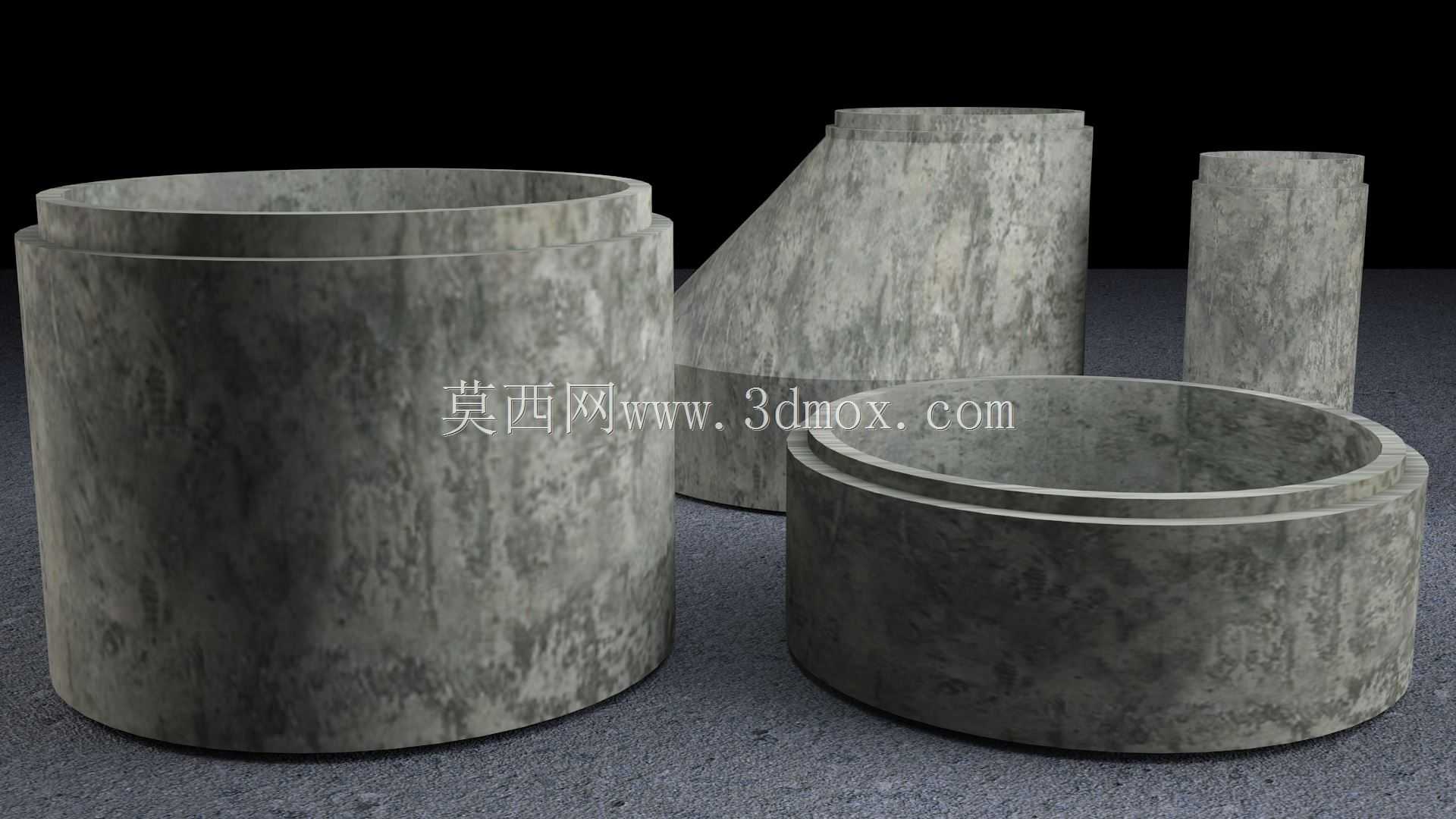

　　常规设计里密封圈压缩率控制在30%到40%之间，既能保证拼接后不会出现地下水渗漏或者井内污水外渗，也不会因为凸台干涉导致筒段无法落位。变径斜筒段的作用是衔接不同标高的进出水管，很多老城区管网改造时，新建干管的埋深和原有支管的标高差能达到一两米，不可能把整个井室都做成大直径深筒，既浪费混凝土材料，也会额外增加开挖土方量，斜向变径段可以在有限的井室空间里完成管线标高过渡，建模时要特别注意斜筒两端的接口端面角度：下端和大直径井室对接的端面要保持水平，保证和下部筒段企口贴合，上端和进出水管对接的端面则要和管道轴线垂直，避免管道接入后出现偏角，造成接口处应力集中、密封胶圈错位。不同长度的直筒短节则是用来适配不同埋深的调节段，这套预制混凝土井体构件的三维建模工作，最先要锚定的是市政地下管网的实际安装工况，而非单纯把几个圆筒曲面堆出外观。日常做排水、雨污合流或者地下管线交汇节点设计时，现场最常碰到的问题就是现浇井体养护周期长、基坑暴露时间久，在软土路段或者交通主干道占道施工时，边坡滑移、路面沉降的风险会随着基坑敞开时长直线上升，预制装配式构件就是为了解决这个痛点而生。建模过程中首先要理清不同构件的功能边界：图中呈现的几种筒段分别对应井室直筒段、收口变径段、接入短管段这几类核心部件，直筒段是井体的主体承载结构，上下两端预留的企口台阶不是装饰性造型，而是现场拼接时的定位密封结构——企口的凸台宽度、凹槽深度要和配套橡胶密封圈的压缩量匹配，

　　施工现场的基坑开挖标高很难做到和理论设计值完全一致，通常会预留200到500毫米的调整余量，这时候就可以通过更换不同长度的调节筒段，把井顶的井盖标高调整到和路面齐平，不用在现场切割混凝土或者二次浇筑找平。从外形尺寸的安装边界来看，这类混凝土构件的外径尺寸要和基坑开挖宽度匹配，常规市政道路下的检查井，井室外侧到基坑壁的操作间隙至少要留300毫米，方便工人在接缝处涂抹密封砂浆、拧紧抱紧件，如果建模时只考虑构件本身的公称直径，忽略外壁的加强筋厚度、企口外凸尺寸，现场就会出现基坑宽度不够、构件无法下放的问题。构件的壁厚也不是均匀取值，井室底部的筒段要承受周围土体的侧压力还有路面传递下来的动荷载，壁厚通常比上部调节段厚50到100毫米，

　　内壁还要做抹面防水处理，建模时可以把内壁的防水砂浆层作为单独的薄壁特征拆分出来，方便后续施工阶段统计材料用量。拼接接口的配合公差是建模时最容易忽略的细节，混凝土预制构件的生产模具是钢模，浇筑凝固后会有微小的脱模斜度，一般纵向斜度控制在1:100以内，既方便脱模，也不会影响上下筒段的同轴度；企口配合处要预留10到15毫米的密封间隙，不能做成钢构件那种零间隙配合，混凝土构件本身的尺寸公差比金属加工件大，过紧的配合会导致吊装时筒段卡滞，强行施压还会造成企口边缘混凝土崩裂。实际管网布置里，井体的进出水方向往往不是正对着道路走向，斜向筒段的旋转角度要可以根据项目实际管线方位调整，建模时把斜筒和主井室的配合基准设置在中心轴线上，

　　不用重新建模就能旋转出不同的接口朝向，适配丁字路口、十字路口、弯道处不同的管线交汇角度。构件的吊装点位也要在模型里预留出来，大直径混凝土筒段的重量能达到一两吨，脱模、转运、现场下放都需要起重设备配合，在筒段上部对称位置预留吊装孔，孔位的中心距离要和吊装吊具的宽度匹配，避免吊装时构件倾斜，磕碰企口边角。和传统砖砌井相比，这类预制混凝土构件的内壁光滑，水流经过时的阻力更小，不容易在井室内淤积杂物，长期运行后的清掏维护频率也能明显降低；混凝土本身的抗渗等级通常要达到P6以上，模型里可以通过材质参数区分结构混凝土层、内壁防水层、接口密封层，方便后续做有限元受力分析时，分别赋予不同的材料属性，模拟土体回填后井体的应力分布，验证壁厚、配筋位置是否满足承载要求。现场安装时，基底要先做100毫米厚的混凝土垫层找平，筒段逐节吊装对位后，在企口缝隙内填入密封胶圈和防水砂浆，外侧再用混凝土包封接缝，回填土时要在井体两侧对称分层夯实，避免单侧土压力把井体挤偏。建模阶段把每一段筒段的长度、直径、接口尺寸都参数化之后，设计人员只需要输入项目对应的井深、进出水管径、管道标高差，就能快速生成对应规格的构件组合，不用反复重新绘制曲面，大幅提升市政管网节点的设计效率，也能让预制构件厂提前根据模型拆分模具，减少生产阶段的尺寸偏差。
