家用折叠熨衣板烫衣支架结构

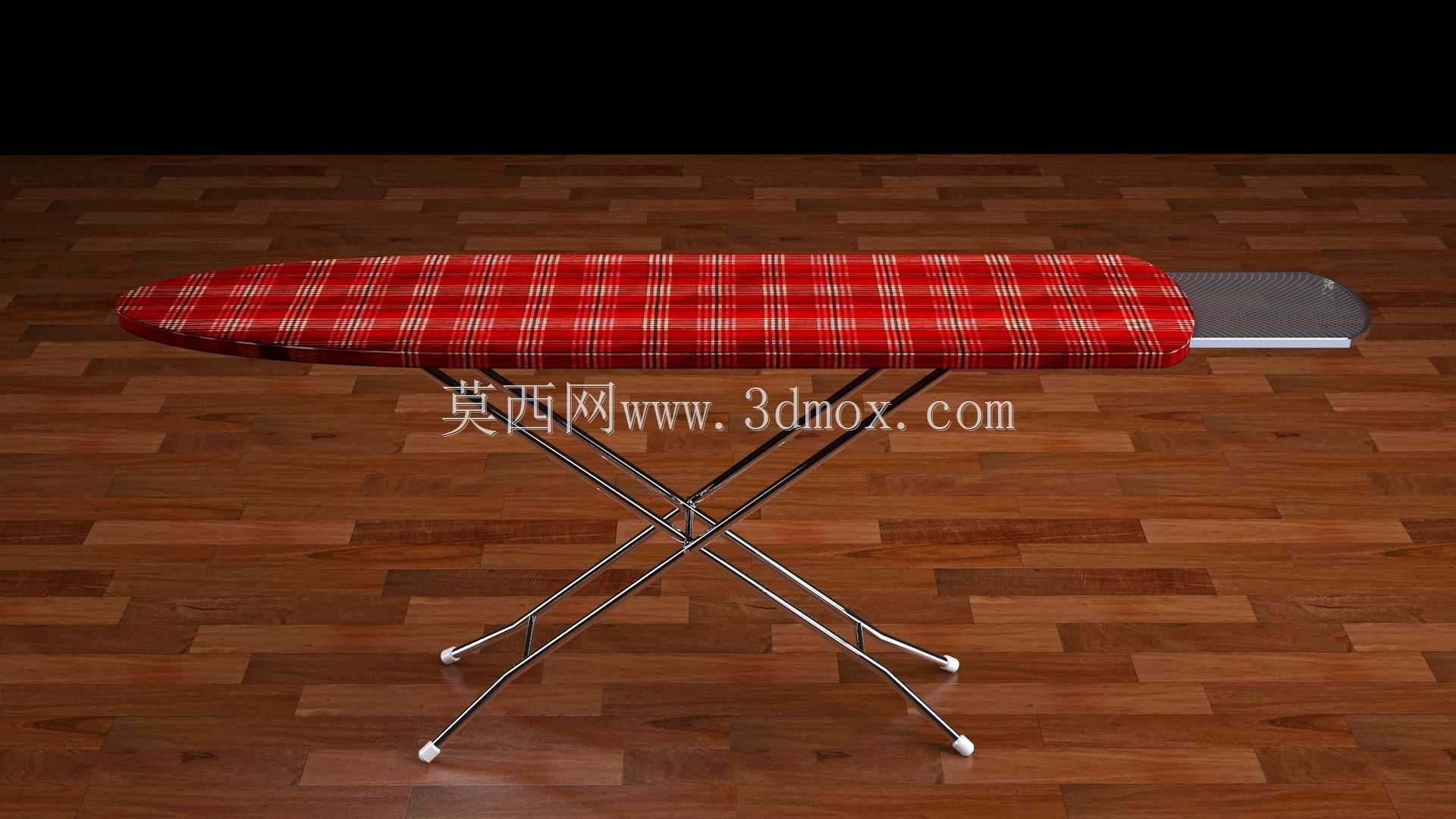

　　熨衣板属于家庭洗衣整理、服装门店改衣、酒店客房服务以及小型裁缝工位中常见的辅助熨烫器具，其核心作用是为蒸汽熨斗、干式电熨斗提供一块高度合适、表面平整且带有柔性垫层的作业面，使衣物在受热受压时能够平铺展开，减少褶皱、缝线偏移和局部烫痕。该三维结构围绕长条窄面板、交叉折叠腿架和端部熨烫托板展开，建模时需要重点表达板面轮廓、布套包覆关系、金属管腿的铰接位置以及脚垫防滑细节，而不是单纯建立一个静态台面。

　　从实际使用场景看，熨衣板并不固定安装在某一设备线上，而是随熨烫作业临时展开。家庭用户通常在阳台、卧室或客厅边角使用，服装店内则布置在试衣间旁、改衣台附近，酒店后勤区域会把它与蒸汽熨斗、喷壶、衣架共同放在布草整理工位。因此，产品必须兼顾展开稳定性和收纳便利性。模型中的板面采用狭长流线形，前端略窄，便于伸入衬衫肩部、袖口、裤腰等窄小区域；后端相对宽平，适合大面积熨烫床单、外套背部和裤腿。端部附加的小型金属托板可用于放置熨斗，避免高温底板直接接触布面，也能在短暂停顿熨烫时减少手持负担。

　　结构设计上，板面下方不是简单实体支撑，而是由薄壁边框、衬垫和布套共同构成。外观可见的红格纹布套承担防滑、耐热和装饰作用，内部垫层需要具备一定压缩量，使熨斗推过衣物时不会产生硬点。布套边缘通常通过包边、抽绳或弹性带固定在板框下方，三维建模时可将布面作为独立薄层处理，保留格纹纹理和边缘包覆厚度，避免把布料与金属板建成同一实体。板体端部的熨斗托应与主板保持平齐或略低，其金属表面需要耐高温，连接处不能干涉折叠腿的收合轨迹。

　　腿架部分是该产品机械结构的重点。两组金属圆管以X形交叉布置，在中部通过铰接件形成转动副，展开时腿管向前后分开，支撑宽度增大；收纳时两腿绕铰接轴靠拢，整体厚度迅速减小。上支点与板底横梁或卡扣座连接，下支点接触地面，脚垫采用非金属耐磨材料，既能防滑，也能避免木地板、瓷砖表面被刮伤。建模时需要准确表达圆管直径、折弯角度、端部收口以及铰接铆钉的同轴关系。若只按外观拉线而忽略转动中心，后续做开合动画或干涉检查时会出现腿架穿模、支点错位的问题。

　　高度与边界尺寸方面，这类熨衣板展开后的作业面高度通常依据成年人站立熨烫姿势确定，使肘部自然弯曲、手腕能够平稳推动熨斗，避免长期弯腰。板面长度需覆盖成人裤腿、衬衫背部等常见衣物尺寸，宽度则控制在便于伸入衣袖和侧身操作的范围内。展开状态下，前后腿落点应超出板面投影的主要受力区域，形成稳定支撑多边形；尤其在端部放置熨斗时，重心偏向后端，后腿和脚垫的摩擦支撑不能过弱。收纳状态下，腿架应贴近板底，整体呈扁平长条，便于靠墙放置、塞入衣柜侧边或门后缝隙。

　　在工程细化中，还需要考虑板底锁止机构。常见做法是在腿架与板底之间设置挂钩、卡槽或连杆卡位，展开后限制X形支架继续转动，使用中不会因侧向压力突然收拢。模型若用于结构评审，应保留卡槽、铆钉、脚垫和布套包边等小部件，因为这些位置直接决定装配顺序和维修更换方式。布套属于易损件，设计时应允许拆卸清洗；金属管表面需要做防锈处理，长期处于蒸汽环境中也不应出现明显锈蚀。板面垫层不宜过软，否则熨斗施压后局部凹陷，衣物线缝难以压平；也不能过硬，否则纽扣、拉链位置容易产生压痕。

　　从三维建模表达角度，推荐将整体拆分为熨烫面板、布套、端部熨斗托、交叉管腿、铰接件、脚垫和底部锁止件几个模块。金属管可用折弯中心线驱动扫略，铰接位置保持统一轴线；布套适合用薄壳或面片表现纹理和包覆边；脚垫单独建模并赋予非金属材质。这样既能还原产品外观，也能服务于折叠运动校核、材料拆分、包装尺寸评估和展示渲染。对于家居用品设计、电商产品展示以及结构教学而言，该模型的价值不在于复杂传动，而在于用简洁的交叉连杆机构实现稳定支撑、快速折叠和空间收纳之间的平衡。
