金属断裂链条工业构件写实结构

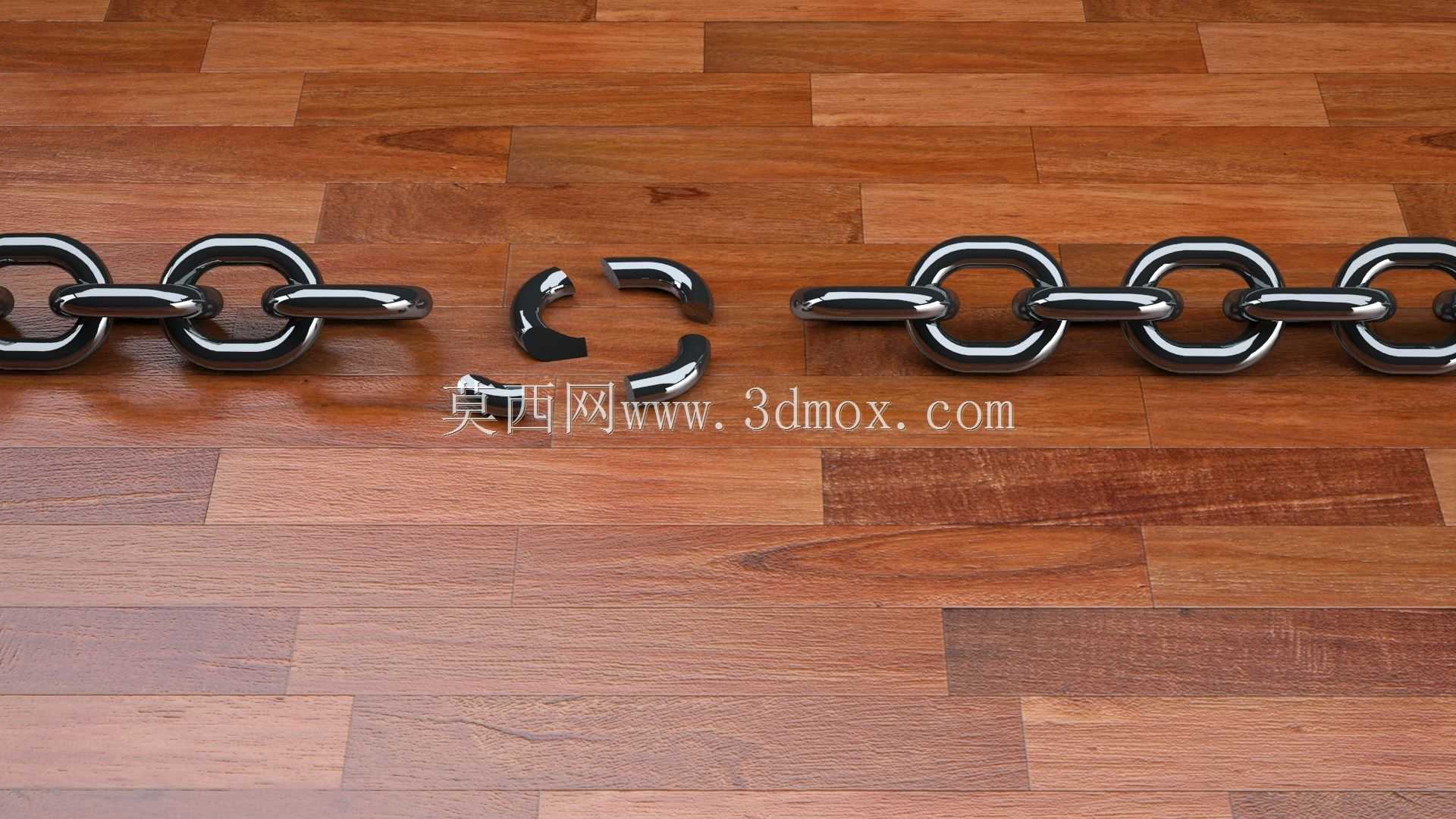

　　该模型表现的是一组工业金属链条在受载后发生局部断裂的状态，主体由多枚闭合链环与一组断开链环组成，适合用于机械传动演示、安全警示场景、起重设备失效分析、工装夹具结构展示以及五金配件外观方案评审。链条本身在设备中并不只是装饰件，它承担拉力传递、限位牵引、载荷吊挂、运动换向等功能，在输送线、吊装工位、张紧机构、防护栏门、拖链装置和手动牵引机构中都很常见。建模时将完整链环与断裂链环放在同一轴线上，能够直观呈现链条受力路径：拉力从一侧链环逐节传递，经过断裂位置后连续性被破坏，另一侧链环虽然仍保持连接形态，但整个传力链已经失效。这种布置对工程人员理解薄弱环节很有帮助，尤其是在做安全培训、事故复盘或设备维护说明时，断裂位置可以直接作为视觉焦点。

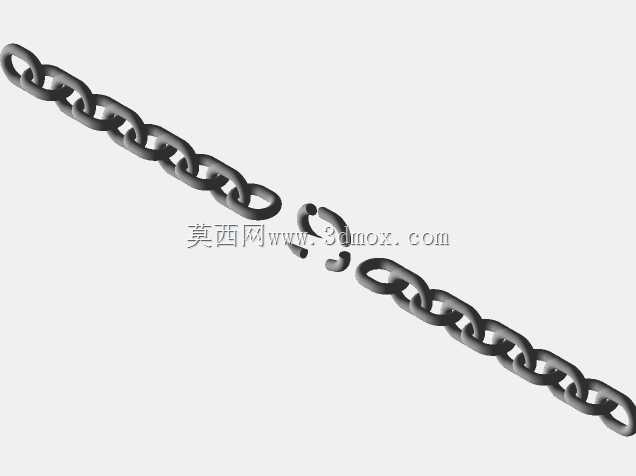

　　链环采用常见的圆钢弯制焊接链形式，单节链环由近似椭圆的闭环构成，相邻链环互相套合，接触区域位于链环内侧圆弧处。实际工作中，链条受拉时接触位置会产生局部压应力，链环直段主要承受拉伸，弯曲圆弧区域则同时存在拉伸与弯曲复合应力。长期超载、冲击载荷、磨损、焊接缺陷或材料疲劳都可能让裂纹从圆弧内侧、焊缝附近或磨损减薄处扩展。模型中断开的链环没有做成简单消失，而是保留两段分离的弧形残段，断口朝向链条轴线附近，能够表达链环在张力作用下被拉开后的空间关系。

　　从外形尺寸与安装边界看，链条类构件在装配时不能只测量单节长度，还要考虑相邻链环铰接后的总占用长度。链环宽度决定穿装空间，圆钢直径决定与链轮、吊钩、卸扣或张紧轮的匹配关系。若用于机构设计，链环内侧净宽需要保证配合件能够顺利进入，外侧高度则要避开护罩、机架侧板和导向槽。链条在直线受拉时边界比较明确，但在绕过链轮或导向圆弧时，链环会发生转动和相互贴合，所需回转半径不能按直线段硬套。断裂链条作为展示件时，还应在断开处预留视觉间隙，避免断口与相邻链环发生干涉；若用于动画或仿真前处理，断口两侧可分别设置刚体或约束状态，以便表现脱开、坠落或张力释放过程。

　　设计思路上，完整链环强调连续、对称和可互换，断裂链环则强调局部失效后的非对称形态。链环表面采用高光金属材质，有利于表现圆钢截面的曲面过渡、链环之间的压接关系以及抛光或镀锌后的外观特征。木纹承载面并非链条功能结构的一部分，但它提供了平面摆放参照，使链环外径、断口张开距离和相邻节距更容易被观察。对于结构设计人员，这类模型可用于核对链条排布方向：相邻链环通常在相互垂直或近似交替的平面内受力，这样才能灵活弯折并减少扭转；如果所有链环都被限制在同一平面，链条绕过导向件时的适应性会下降。

　　在设备用途方面，链条模型可服务于多种工程表达。起重与牵引场景中，它可以展示过载断裂风险，提醒设计者校核安全系数和端部连接件；输送设备中，可用于说明链条与链轮啮合、张紧行程和导轨约束；防护装置中，断链形态可作为门禁锁链、防盗链或安全挂链的警示元素；五金产品展示中，则能突出金属链环的质感、节距和加工细节。建模时需要保证链环之间不是简单穿插，而是按照真实套合关系连接，每一枚闭合链环都穿过相邻链环的内孔，接触区域留有合理间隙，既体现装配关系，也便于后续在三维软件中检查干涉。

　　断口部分的表达应服务于结构说明，而不是随意切碎。较合理的处理方式是让断裂发生在单个链环的一侧弧形段，残余部分仍保持原有链环轮廓，两个断端之间形成明显缺口。这样观看者可以迅速识别原本闭合的承载环被破坏，同时不会误解为链条从未连接。若用于有限析前的几何参考，还可在断口附近保留较清晰的截面形态，用于后续讨论脆性断裂、塑性颈缩或疲劳裂纹等不同失效形式。整体模型以链条传力、链环套合、断裂失效和安装空间为核心，能够为五金配件设计、机械设备演示和工程结构教学提供直观的三维基础。
