重载钢丝绳楔形自锁终端锁具结构

　　这套楔形终端锁具的三维结构，面向起重吊装、索道牵引、舞台吊挂、矿山牵引以及户外张拉索系里最常见的钢丝绳末端固定场景。现场做索具布置时，钢丝绳终端不能简单打结，也不能只靠普通U型螺栓压紧；打结会让绳体局部弯折产生应力集中，普通夹板在交变载荷下又容易出现滑移。楔形自锁结构的核心思路，是把钢丝绳绕过带圆弧过渡的楔形本体后穿入锥形腔体，受拉时绳体带动楔块向锥腔小端移动，拉力越大，楔面对绳股的包夹正压力越高，从而形成随载荷增强的自锁效果，这和依靠恒定螺栓预紧力的固定方式有明显区别。

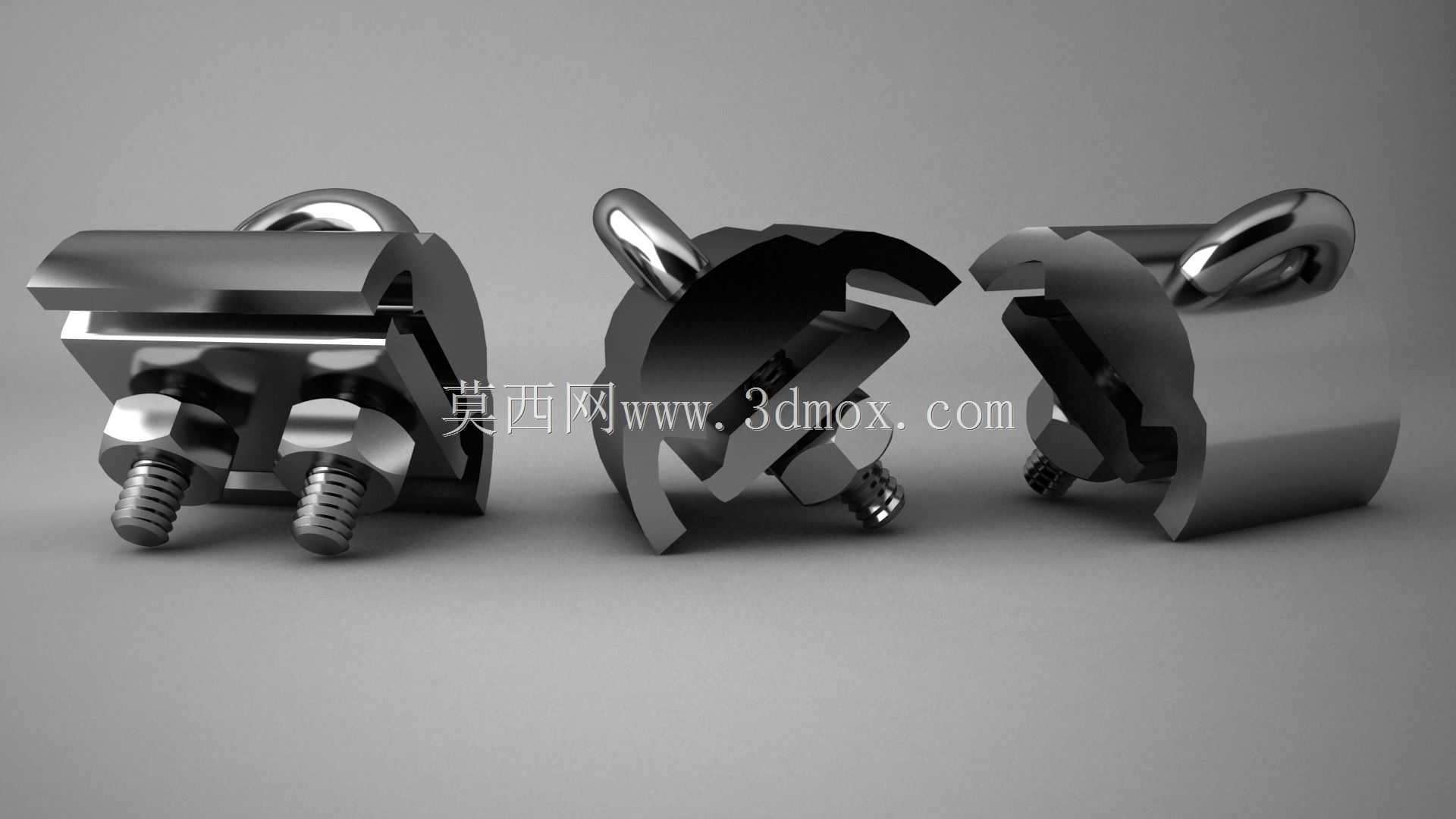

　　从结构拆解看，模型包含对称式铸造或锻造锁体、中部楔形夹块、侧向紧固螺栓、垫圈以及端部吊环连接位。锁体外侧不是单纯装饰曲面，而是为楔块提供导向和承载的锥形内壁；开口处保留绳体穿入和弯折所需的圆弧半径，避免钢丝绳在入绳口出现锐角折弯。实际选型时，入绳口圆角通常要按绳径的倍数控制，圆角过小会在反复加载时造成外层钢丝断丝，圆角过大则会削弱楔紧作用，因此建模时不能只追求外观流畅，需要把绳道中心线、楔块锥角和锁体壁厚一起校核。

　　楔块是整个锁具的功能关键。其锥角不能按随意角度绘制：角度过陡，楔块在受拉后容易越锁越死，后期拆卸维护困难；角度过缓，自锁能力不足，冲击载荷下可能出现绳体抽动。工程上通常让楔面与锁体内腔形成稳定摩擦自锁区间，并在楔块表面加工齿纹或粗糙接触面，以增加与钢丝绳之间的摩擦系数。三维建模时应保留齿纹深度、楔块分型面和装配间隙，这些细节直接影响后续出工程图时的公差标注。若把楔块建成完全贴合的理想实体，虽然视觉上没有缝隙，但现场装配会因涂层、锈蚀、绳径公差而无法插入。

　　两侧螺栓在这类结构中并不是承担全部拉力的唯一零件，更多用于限制楔块松脱、保持锁体闭合以及在安装初期提供预定位。螺栓位置需要避开钢丝绳运动路径，同时保证扳手空间。做设备布置时，不能只测量锁体本体长度，还要把钢丝绳弯曲段、绳头伸出长度、螺栓头部外轮廓以及端部吊环的摆动范围纳入安装边界。终端锁受拉后，索具中心线应与吊环或连接耳板轴线尽量重合，偏角过大时会让锁体一侧承受附加弯矩，严重时导致楔块偏磨、螺栓受剪或绳体局部挤压。

　　在起重吊装场景中，这类终端锁常用于钢丝绳拉索、平衡吊具、缆风绳和临时锚固点。安装时先将绳端穿过锁体，再绕过楔块圆弧段回穿，使受力绳和回头绳在楔腔中形成包夹；端部回头绳长度要满足规范要求，不能为了美观把余绳剪得过短。锁具承载后，楔块会发出轻微就位声，随后钢丝绳与楔块之间不应出现可见滑移。维护检查时，重点看入绳口是否有断丝、楔块齿面是否压光、螺栓是否有剪切痕迹、锁体锥腔是否有裂纹。与铝套压接相比，楔形终端的优势是现场可拆装、可检查、对压接设备依赖低；不足则是外形尺寸较大，对空间狭窄的吊挂点不太友好。

　　在索道和牵引设备中，终端固定件还要承受启动、制动和风载带来的交变力，因此模型中吊环与锁体衔接处的圆角过渡尤为重要。该区域不能出现尖锐截面突变，否则热处理或焊接后容易形成疲劳源。若采用锻造锁体，外形曲面应兼顾脱模和受力流线；若采用焊接钢板组合，则需要在三维里明确腹板、侧板和加强筋的焊缝位置。端部连接孔的孔径要与卸扣或销轴匹配，孔径过大造成冲击间隙，孔径过小则安装困难并可能擦伤销轴。

　　从建模方法看，适合先按钢丝绳公称直径建立绳道中心线，再由中心线扫掠出穿绳空间，随后依据楔紧角生成楔块和锁体内腔。锁体外形可在满足壁厚的前提下做轻量化，但锥腔承载面、螺栓凸台和吊环根部不能随意减材。螺栓孔边距、楔块行程、绳头伸出量和最大外形包络都应在装配模型中检查，尤其要确认锁具在极限摆角下不与相邻钢梁、桁架腹杆或设备外壳干涉。对于结构设计人员，这套模型的价值不在外观渲染，而在于把楔形自锁、绳体弯曲、螺栓约束和端部连接四个受力环节完整表达出来，为索具选型、装配指导和工程图细化提供直接依据。
