四款汽车品牌标识立体造型设计

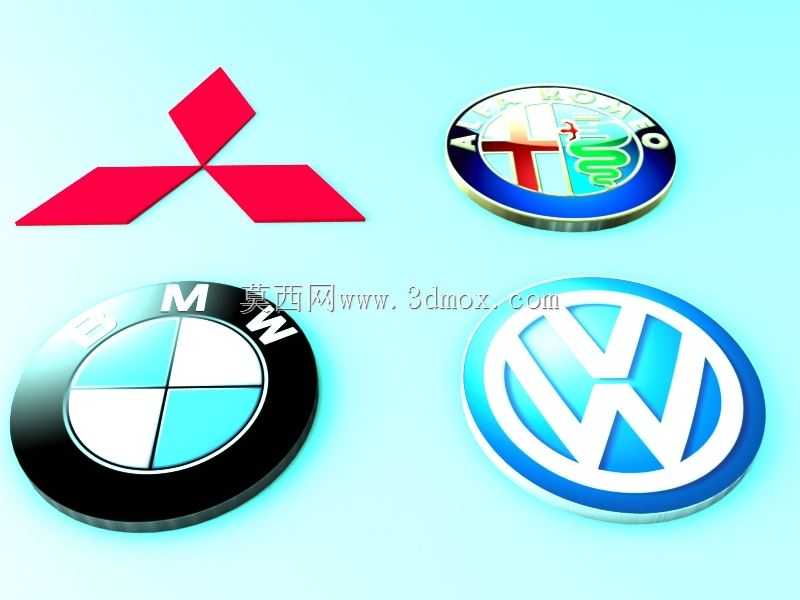

　　汽车品牌标识作为整车外观识别系统的核心视觉载体，其三维建模工作并非简单的平面图形拉伸，而是需要兼顾品牌视觉规范、曲面光影表现、安装适配边界以及量产工艺可行性的专项结构设计内容。本次整理的四款主流汽车品牌徽标立体造型，覆盖了日系性能品牌、德系豪华运动品牌、德系国民家用品牌以及意大利经典运动品牌的标识特征，可直接用于整车外观评审、展车数字样车搭建、售后替换件开发、车展展台视觉物料制作以及汽车类文创产品的结构设计参考。

　　从实际工程应用场景来看，车头进气格栅位置的品牌徽标需要匹配格栅的安装曲面弧度，不同车型的格栅安装面存在0至15度不等的倾角，徽标背部的安装卡扣定位柱需要与格栅预留的安装孔位严格对齐，建模过程中首先还原各品牌标识的平面轮廓特征：三菱品牌的三枚菱形钻石造型，三个菱形呈120度圆周均匀分布，单片菱形的棱边做微小倒角处理，避免锐边在注塑脱模时出现应力集中，同时菱形表面采用高亮镀铬质感，曲面做微弧隆起处理，让光线在菱形表面形成均匀的高光反射带，避免平面镀铬件在户外光照下出现反光发白、标识辨识度下降的问题。

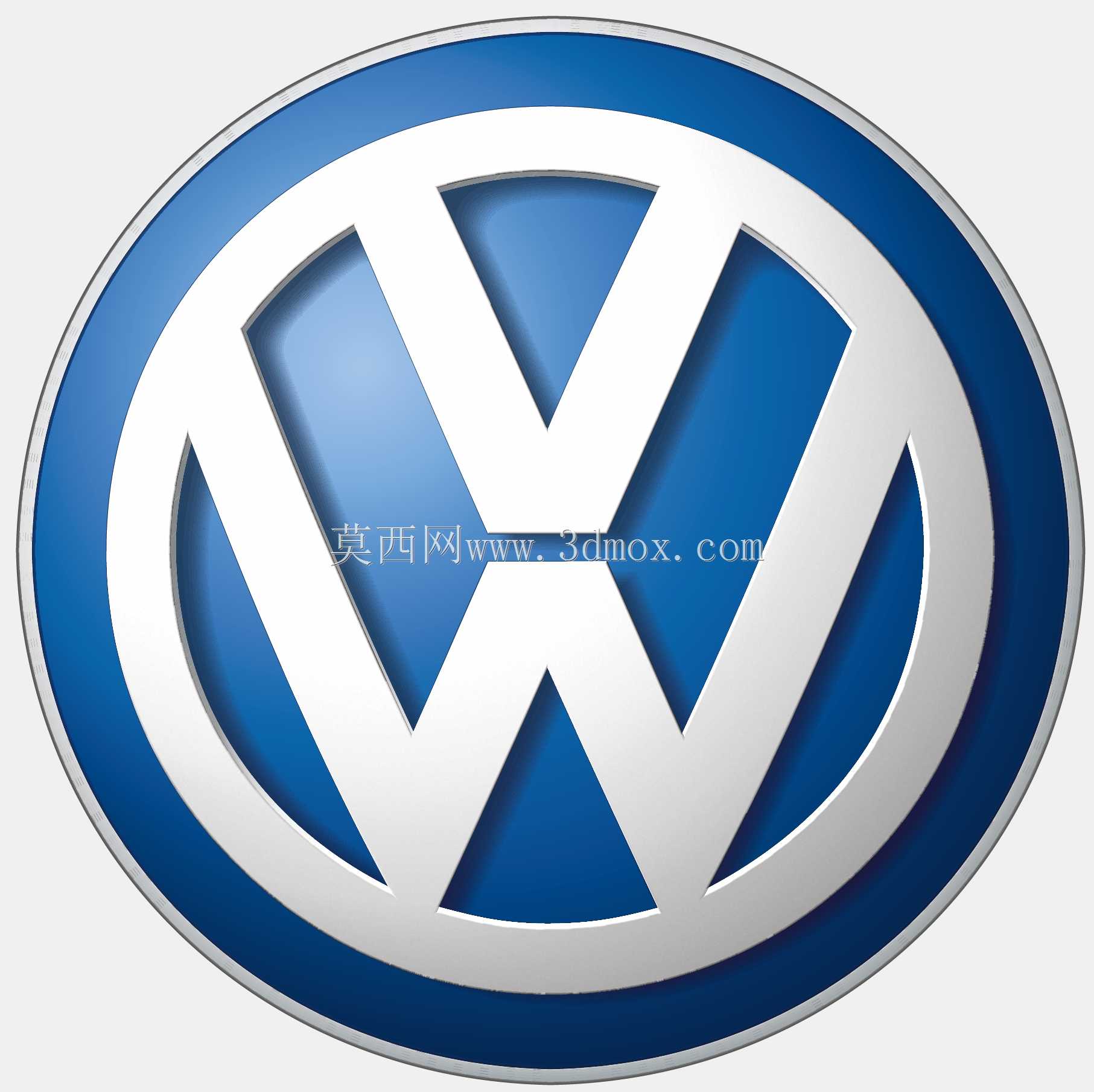

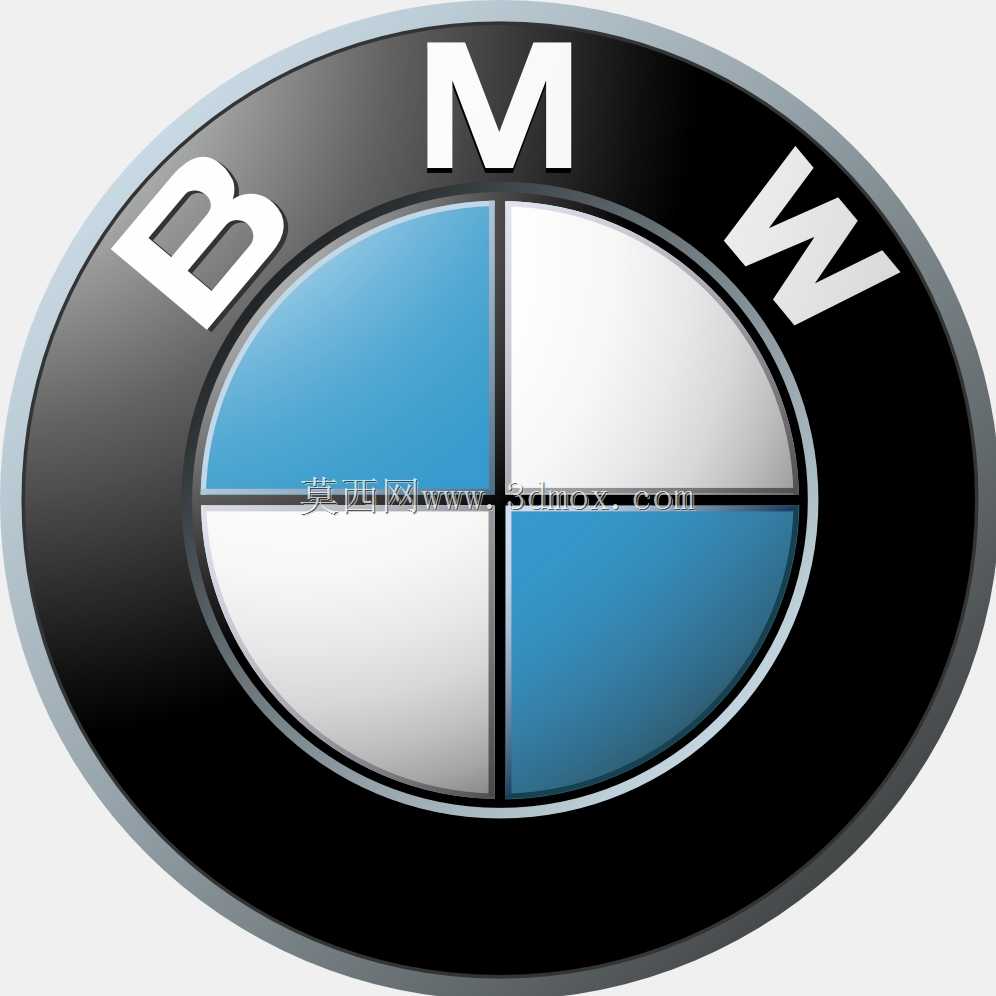

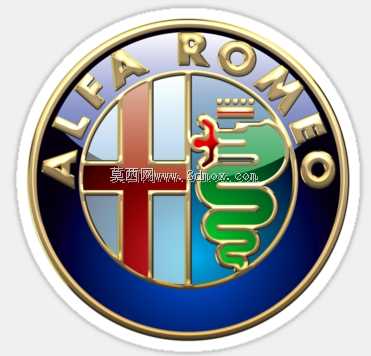

　　宝马品牌的圆形蓝白徽标，外圈黑色环带与白色BMW字符区域的层级高差需要严格控制，通常外圈黑色基底比中间蓝白拼色区域高出0.8至1.2毫米，字符凸起高度控制在0.3至0.5毫米，蓝白四分格的分界棱线做R0.2的小圆角过渡，既保证印刷或者电镀分色时的边界清晰，也避免长期使用后棱线积灰难以清理。大众品牌的VW圆形徽标，蓝白相间的环形基底与中间交织的VW字符为一体化曲面造型，字符与外圈圆环的过渡位置做顺滑的G2连续曲面处理，不存在生硬的折角，整个徽标的正面曲面采用微凸的弧面设计，匹配车头格栅的安装弧度，背部预留的3M胶粘贴区域或者卡扣安装位的轮廓，比正面徽标外轮廓小2至3毫米，保证安装后边缘不会露出背部的连接结构。阿尔法罗密欧的圆形徽标元素相对复杂，外圈十字标识与蛇形图案的分层结构需要单独拆分曲面，不同色彩区域的高差控制在0.2毫米以内，既保证图案的立体感，也不会因为高差过大导致外观漆面喷涂时出现流漆问题。

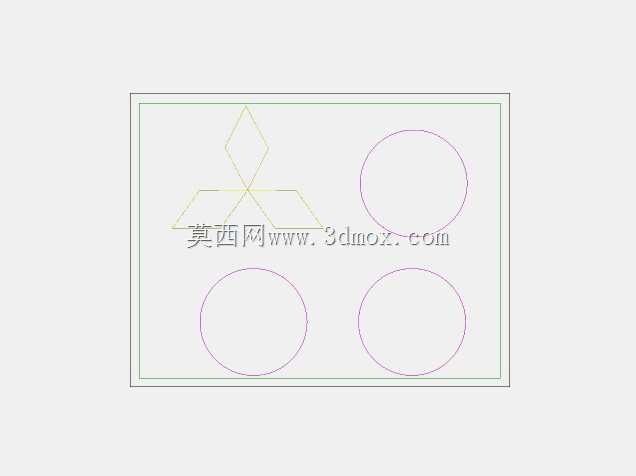

　　在设计思路层面，徽标类零件的建模首先要锁定安装边界：常规乘用车车头徽标的外径尺寸通常在80毫米至120毫米区间，车尾徽标外径在60毫米至90毫米区间，轮毂中心盖的徽标直径则在45毫米至65毫米区间，建模时可以根据不同的安装位置快速缩放调整整体尺寸，同时保证标识各元素的比例完全符合品牌视觉规范，不会出现拉伸变形、元素错位的问题。曲面搭建阶段优先绘制各标识的平面轮廓草图，对对称结构的徽标采用镜像命令完成另一半造型，减少手动绘制带来的轮廓误差，之后对平面轮廓做凸起拉伸，再对正面的曲面做弧度塑形，边缘位置做翻边处理，翻边厚度通常在1.5至2毫米，为背部的安装结构提供足够的支撑强度。

　　从工艺适配角度考虑，这类徽标量产通常采用ABS注塑作为基底，表面做镀铬、喷漆或者真空镀处理，建模时所有拔模角度控制在1.5度以上，避免注塑脱模时拉伤表面，壁厚整体保持均匀，控制在1.8至2.2毫米之间，背部卡扣位置做局部加厚至3毫米，防止安装按压时出现断裂。在数字样车评审环节，高精度的徽标三维模型可以直接渲染出不同光照角度下的外观效果，验证徽标与格栅、尾门曲面的匹配协调性，也可以用于ACC自适应巡航雷达的透波性能匹配验证——当前多数新车的前徽标内部集成毫米波雷达，徽标曲面的厚度、材质弧度都会影响雷达波的穿透效果，精准的三维模型是前期雷达性能仿真的必要输入条件。除此之外，这类立体徽标模型也可用于汽车展厅的墙面立体标识制作、售后改装件的开发打样，以及汽车类宣传动画的视觉资产搭建，不同使用场景下可以根据需求调整模型的曲面精度，用于3D打印展示件时可以将字符棱线的倒角适当加大，提升打印成品的细节表现力，用于量产模具开发时则需要补充完整的拔模斜度、壁厚加强筋以及安装定位结构，保证模型可以直接对接后续的模具设计流程。
