多联接线端子排电气连接件结构

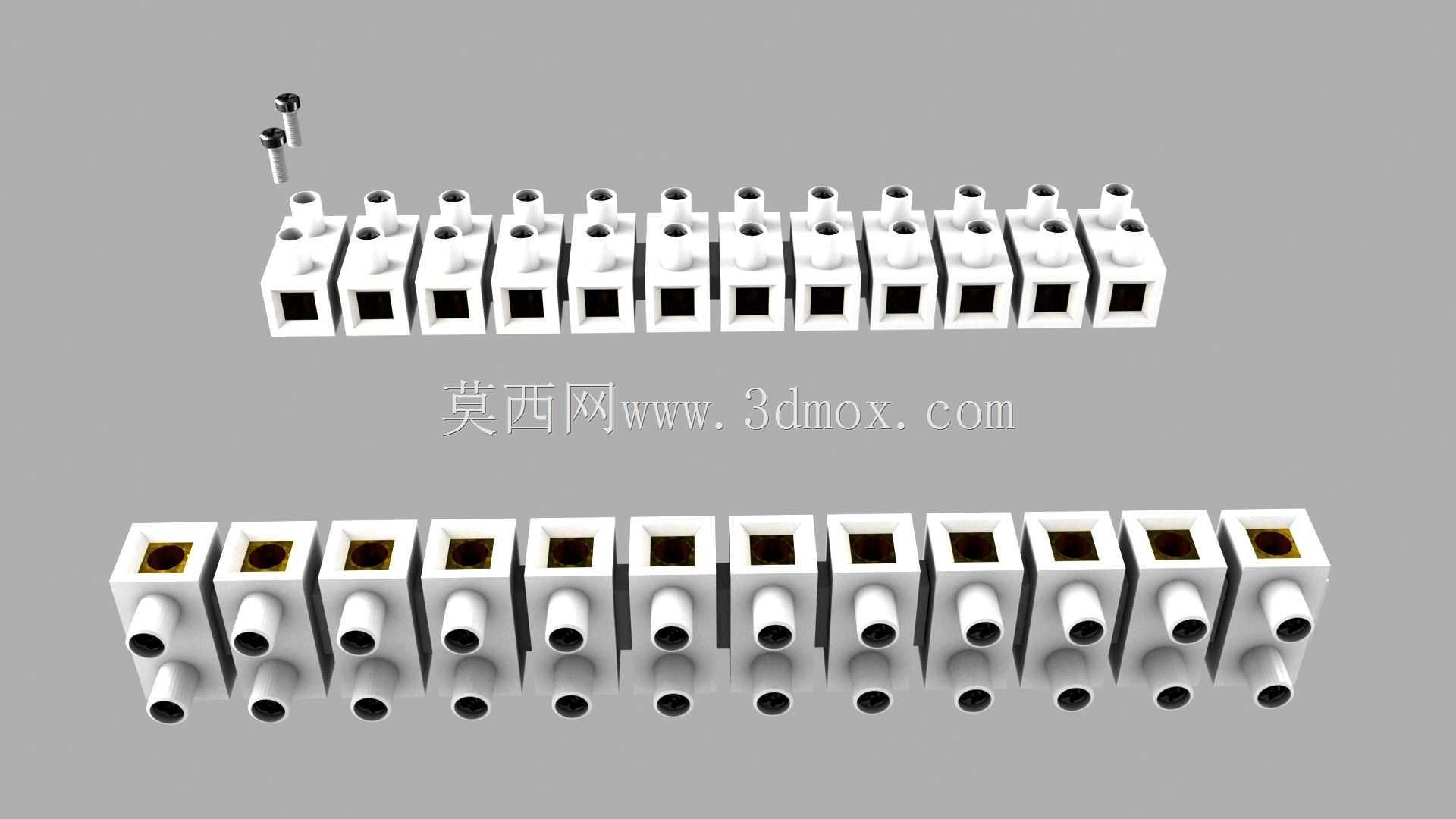

　　这套多联接线端子排主要面向低压控制柜、设备配电箱、自动化产线分线盒以及小型电气模组的导线汇集场景，用于把多根进线与出线在同一安装位上完成可靠压接，减少柜内零散导线接头数量，让检修人员能够按位识别回路，也方便后期增减支路时快速拆装。端子本体采用并排方块式基座，每一位都保留独立的导线插入腔和顶部锁紧通道，相邻位之间通过侧壁贴合形成连续排状结构，既可以整排固定在安装轨或安装板上，也能够根据实际回路数截取对应位数使用。

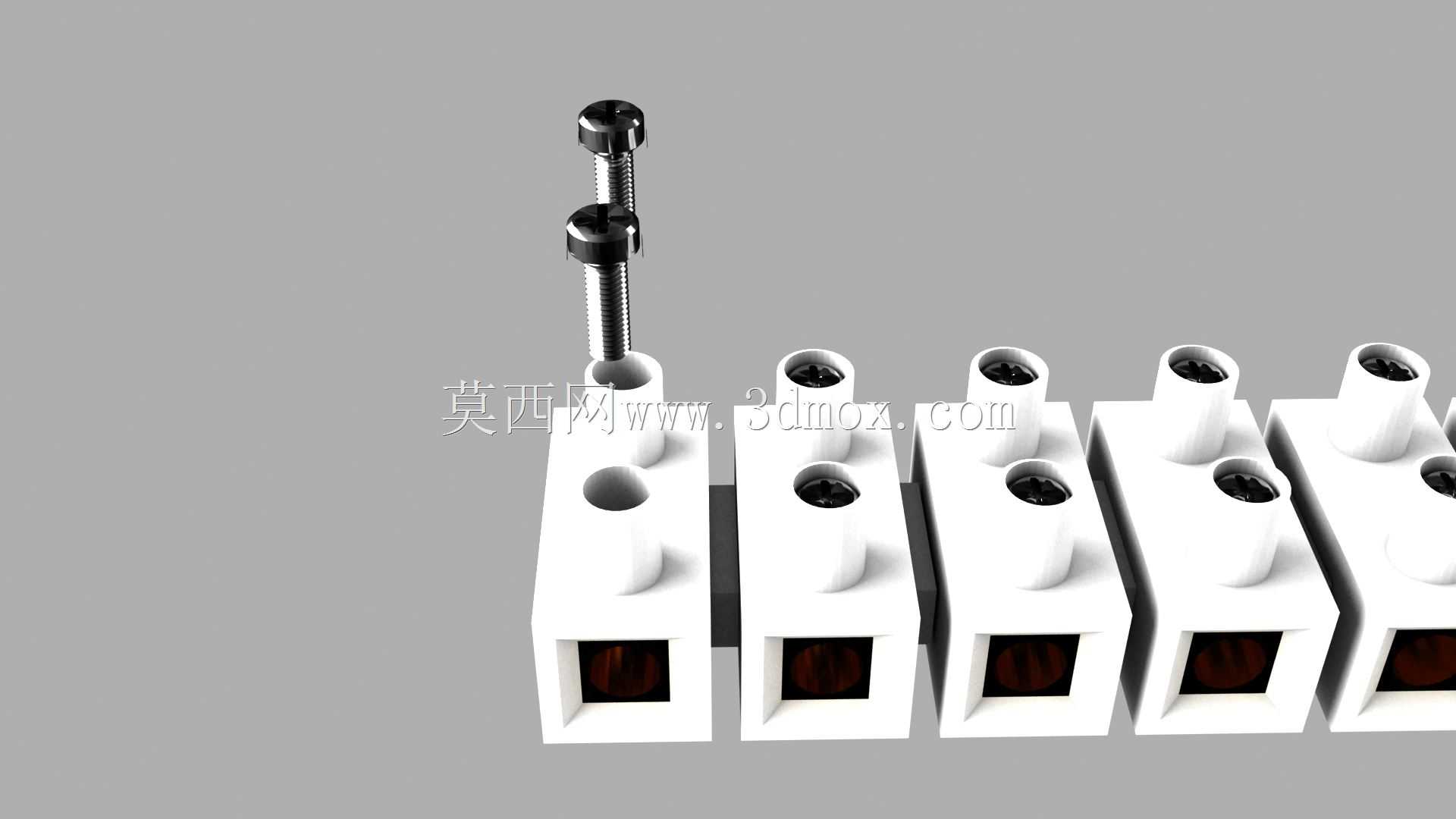

　　从结构细节看，每个端子单元下部设置方形导线入口，适配单股硬线或压接冷压端头后的多股软线，导线进入腔体后由顶部金属压紧件锁定；模型中单独呈现的两颗长螺钉对应端子的锁紧构件，螺钉头部采用滚花与槽位结合的形式，既可用螺丝刀施加较大扭矩，也能在徒手预调时获得足够摩擦力。螺钉沿竖直方向旋入本体，下端直接作用于导电压块，压块随螺钉下行把导线压紧在腔体内壁，避免导线因设备振动、热胀冷缩或长期拉扯出现松脱。端子顶部还预留有辅助插孔，可用于测试探针插入、短接条连接或回路校验，这在控制柜出厂调试和现场故障排查时非常实用。

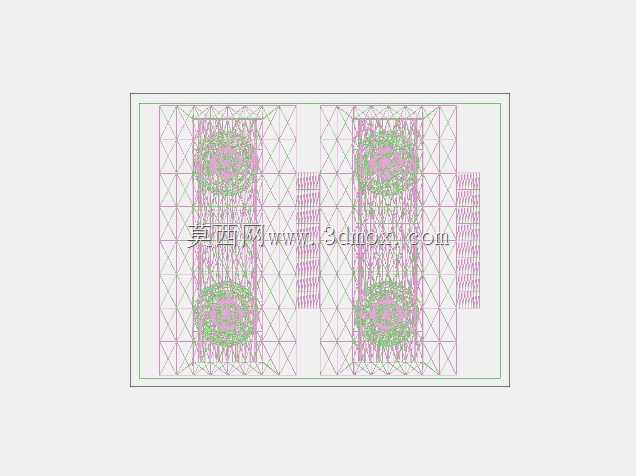

　　建模时把绝缘基座、金属螺钉、内部压接区域和导线入口分开表达，能够清楚展示装配关系。绝缘外壳强调壁厚均匀与腔体隔离，相邻接线位之间形成绝缘屏障，降低不同回路间爬电和误碰风险；基座外轮廓规整，底面可贴合标准安装面，侧面连续排列后整体重心稳定。螺钉长度、头部直径与基座顶面孔位需要保持合理间隙，既要保证旋合行程足以压紧不同线径，又不能让螺钉在完全松开时脱离本体，防止检修过程中小件掉落。导线入口的高度和宽度决定了可接入线缆的范围，入口边缘做钝化处理，避免穿线时割伤导线绝缘层。

　　在实际柜内布置中，这类端子通常安装在元器件与电缆引入区之间，动力线、控制线、信号线可按颜色和回路分区接入。多联结构的优势在于位数扩展方便，端子之间外形统一，排布后视觉整齐，线号管可沿导线方向布置，运维人员顺着端子位即可找到对应信号。若用于振动较大的设备，例如包装机械、输送线或移动式电控箱，螺钉压紧结构相比普通插接件能提供更稳定的接触压力；若用于弱电信号回路，则可通过顶部短接件实现公共端并联，减少跨接线数量。

　　安装边界方面，端子排宽度随位数线性增加，高度主要由螺钉头部和基座顶面决定，深度需容纳导线弯折半径与压接腔。布局时应在端子上下方预留手指和工具操作空间，尤其是螺丝刀竖直向下旋紧的路径不能被线槽或线槽盖遮挡；导线入口前方也要留出线缆弯曲区域，避免硬线在入口处形成过大侧向应力。多排并列安装时，相邻端子排之间应根据电压等级保留电气间隙，并考虑标签条、短接片和标识号的安装位置。三维结构中把这些空间关系一并表达，能够帮助设计人员在柜体布线阶段提前检查干涉，确认端子数量、走线方向和维护空间是否匹配，而不是等到装配时才发现螺丝刀无法落位或线缆弯曲半径不足。

　　整体来看，该端子结构并不复杂，但对细节尺寸较敏感：螺钉行程决定压接范围，腔体形状决定导线保持力，外壳壁厚决定绝缘强度和成型质量，并排定位结构则决定整排安装后的整齐度。建模过程中通过实体拆分和装配约束还原这些关系，可直接用于电气柜布局校核、接线工艺演示以及连接件选型参考。
