喉箍紧固卡箍通讯线缆固定夹结构

　　这套卡箍类紧固结构在通讯机房布线、户外基站馈线整理、设备柜内管线束固定以及小口径软管锁紧场景里使用频率很高。现场施工时，工人常需要把成束的同轴电缆、光纤保护管或者气动软管贴合在机架立柱、走线架边缘，单纯扎带长期受力会松脱，而这种带螺栓预紧的金属喉箍能够提供稳定且可重复调节的抱紧力，后期检修拆开再复装也不会像一次性扎带那样报废。

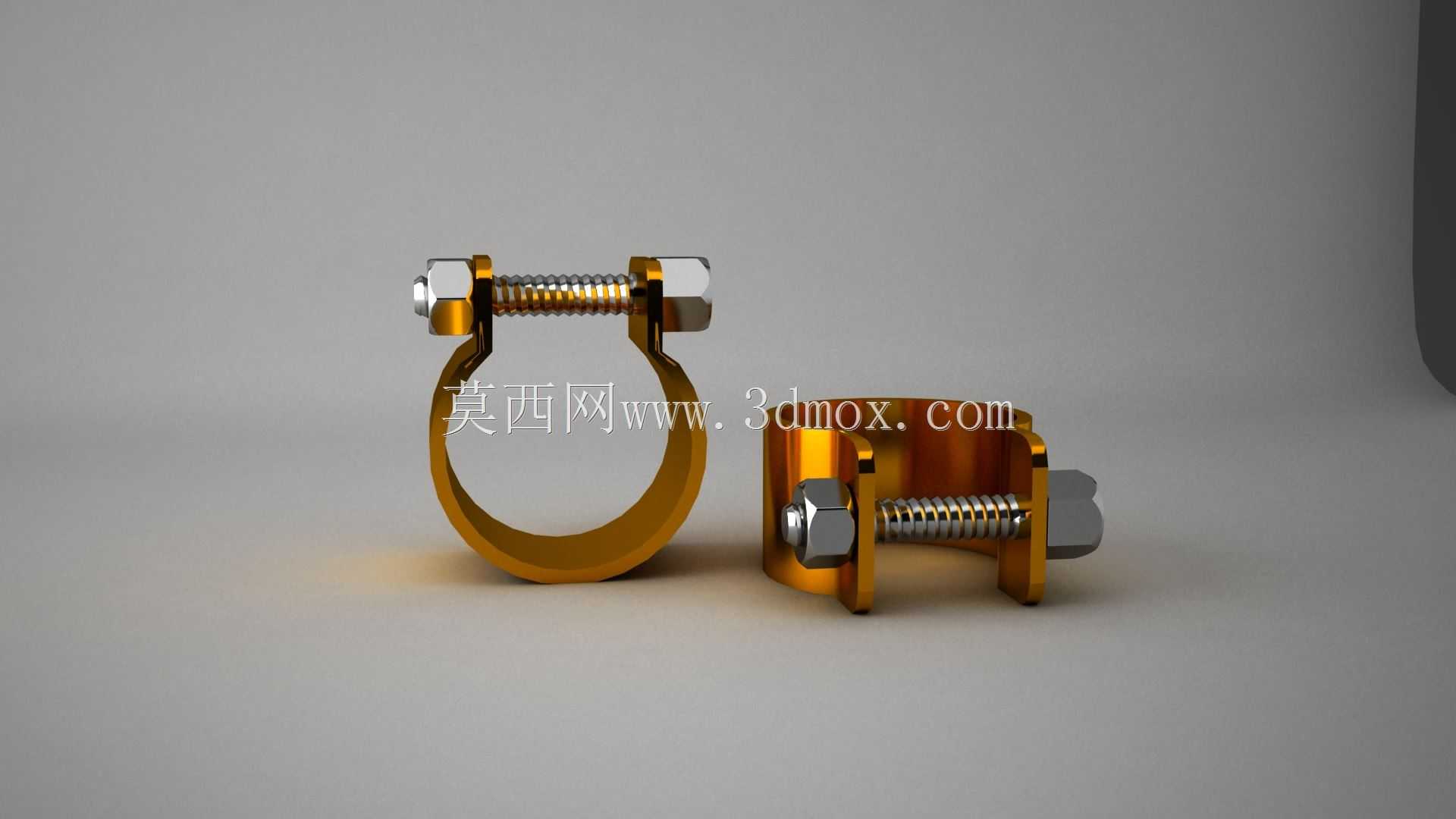

　　从结构上看，模型包含两种典型构型：一种是开口环形钢带配合贯穿螺栓，环体本身承担周向抱紧作用，螺栓旋转时拉动环带两端收口，内径随之缩小；另一种是桥式夹座，两侧立板开孔穿入全螺纹螺杆，螺母锁紧后让夹座开口间距收窄，适合把管线压贴在安装基面或者并排约束两根平行管件。两种构型都依赖螺纹副的机械增益，人手用普通扳手就能产生足够轴向预紧力，不需要专用压接工具，这对高空基站作业和狭小机柜内部操作很友好。

　　设计这类件时，环带的弯曲半径是首要边界。环形喉箍的自由状态内径要略大于被箍对象的最大外径，保证套装时能顺利套入；收口到工作位置后，环带内表面应与线缆外护套或者管壁均匀贴合，避免局部点接触压伤护套。钢带厚度方向不能盲目加厚——过厚的环带弯曲后回弹应力大，小直径下难以贴合圆面，还会在开口端部形成明显硬棱；过薄则锁紧后环带自身失稳鼓起，预紧力转化不成有效抱紧压力。桥式夹座的立板高度要匹配螺杆直径与螺母扳手空间，立板过低时螺母端面贴近被夹管件，扳手转动容易刮伤管线表面；立板过高则整体重量增加，紧凑机柜里浪费安装空间。

　　螺栓贯穿孔的位置决定了夹紧行程。孔中心到环带端部的距离留出螺纹啮合长度，全螺纹螺杆穿过两侧立板后，两端螺母相向拧紧，行程范围要覆盖被夹持对象的外径公差带。通讯线缆外护套常有生产公差，波纹管更是存在波峰波谷起伏，卡箍必须在一定直径区间内都能锁死，所以螺杆有效长度要按最小夹持位仍保留若干牙啮合、最大张开位螺母不脱出螺杆末端来校核。

　　安装边界方面，环形喉箍属于周向包覆件，套入前管线端部需自由穿过，已布设完成的中间段无法直接加装，施工排期时要在穿线阶段同步套装；桥式夹座则可以从管线侧向扣入，适合改造项目和后期增补固定点。两类件的锁紧方向都要预留扳手摆动空间，螺栓轴线两侧至少留出标准套筒或开口扳手的回转位置，贴着机柜钣金壁布置时要把扳手空间写进安装图，否则现场只能改用梅花扳手一点点拧，效率大幅下降。

　　受力思路上，抱紧力来自螺栓预紧后环带的弹性张力，环带与管线之间的摩擦力抵抗管线轴向滑移。通讯馈线在风振和温度变化下会有缓慢窜动，卡箍间距需要按线缆自重和跨距布置，单只卡箍不承担全部拉脱力，而是多档分担。夹座底部若要固定到机架，可在底面增设安装孔或焊接螺母，模型中桥式结构的平直底面本身就适合贴装，打孔攻丝后用螺钉锁在走线架上，形成管线与机架之间的刚性过渡。

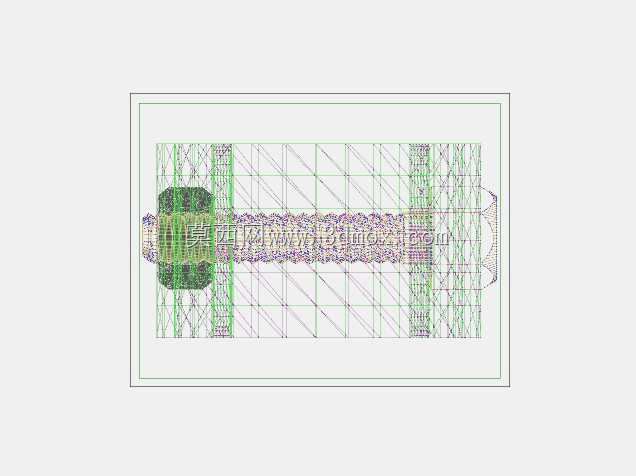

　　建模时环带采用弯曲成型特征还原钢带卷圆过程，端部折弯出螺栓穿接的耳部，耳部与环带相切过渡以消除折弯处应力集中；螺纹按真实牙型或简化外观表达均可，但装配关系要保证螺杆与孔同轴、螺母端面贴合耳部承压面。材质表现上金属镀锌或彩锌层在户外防腐，螺杆采用标准件规格便于采购替换，整个结构没有复杂曲面，冲压件加工成本低，适合批量配套通讯工程安装。
