44比1大速比蜗轮蜗杆传动副结构

　　这套蜗轮蜗杆传动副针对需要大减速比、低输出转速、高自锁倾向的紧凑传动场景搭建，常见于小型输送辊道、精密回转工作台、轻工包装辅机、阀门驱动机构、手动微调装置以及空间受限的低速重载工位。整套结构没有采用多级平行轴齿轮的排布方式，而是利用蜗杆与蜗轮轴线空间交错90度的传动形式，把高速端的旋转运动在一级啮合中完成大幅度降速，使输入端小扭矩、高转速的动力转换为输出端大扭矩、低转速的回转动作。

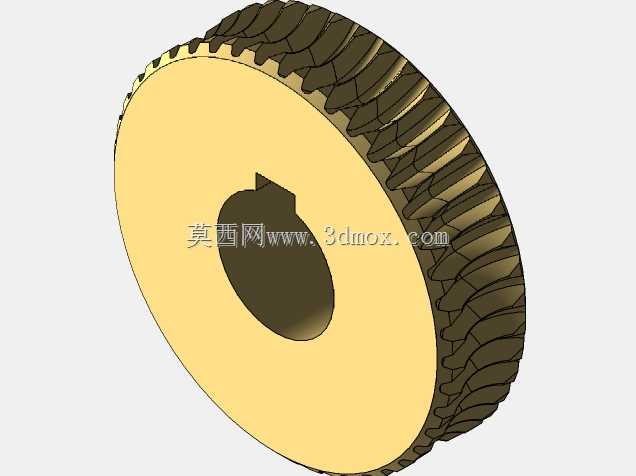

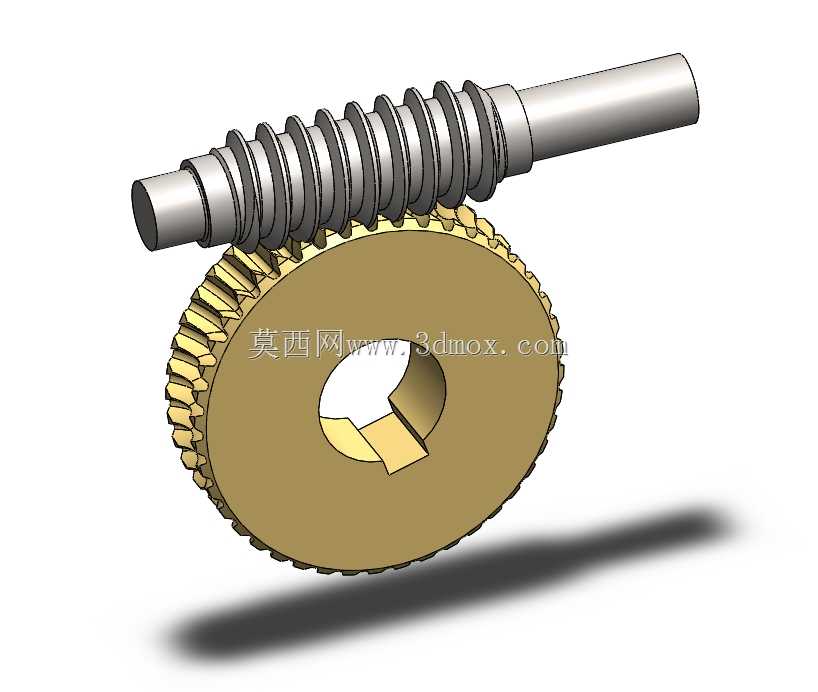

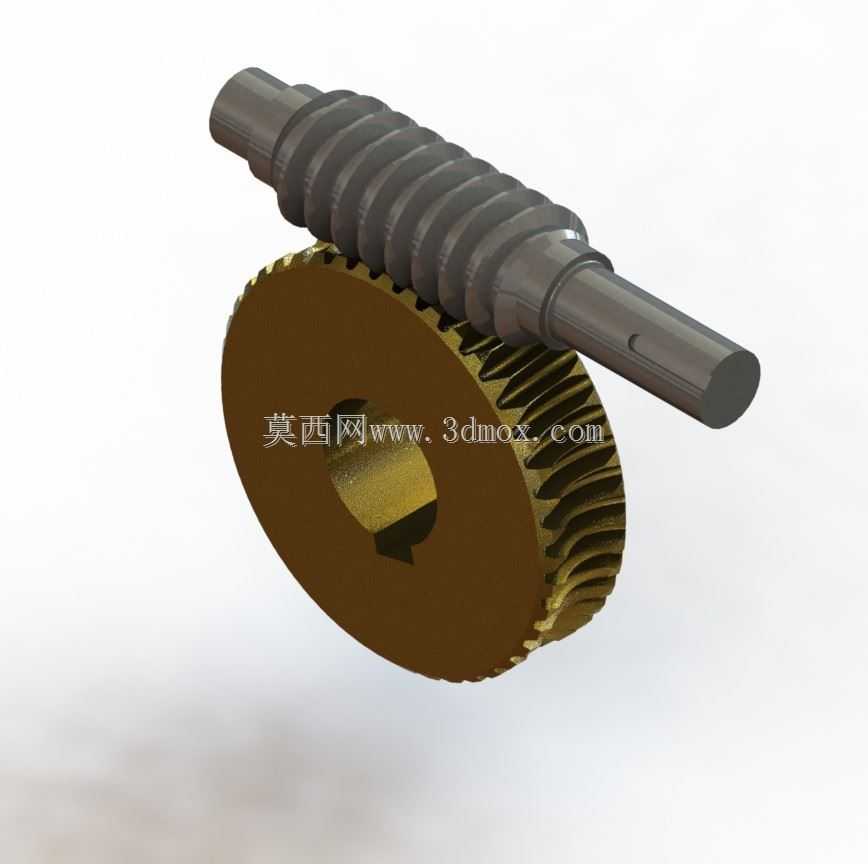

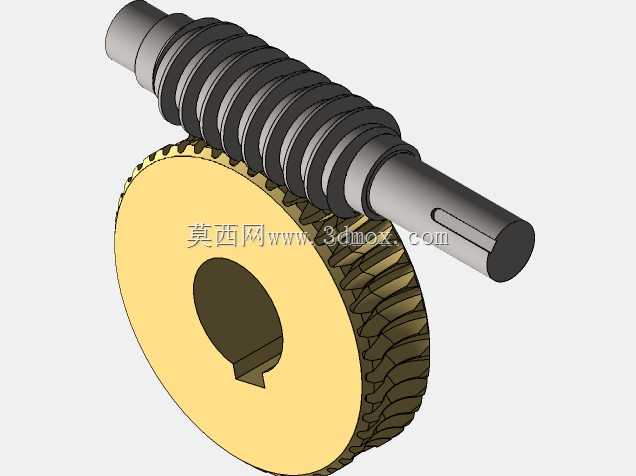

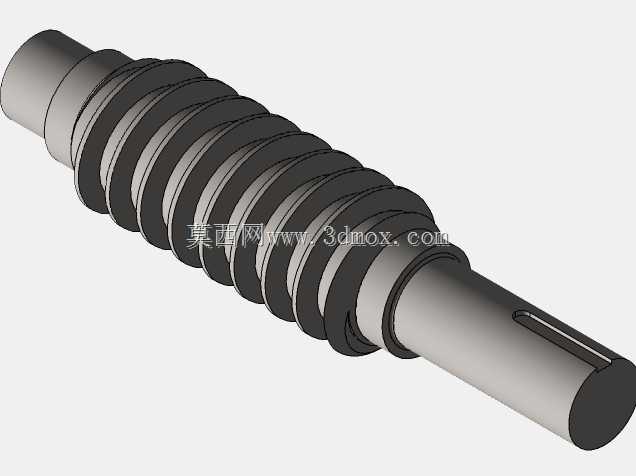

　　从实际布置看，蜗杆为细长轴类零件，两端保留光轴轴颈，可直接装入轴承座或箱体孔位，中部连续螺旋齿面与蜗轮齿圈啮合。轴端设置平直段，便于联轴器、手轮或电机输出轴连接；轴颈与齿段之间通过台阶过渡，既为轴承内圈提供轴向定位面，也控制蜗杆在箱体内的窜动量。蜗轮采用盘式结构，中心开设带键槽的轴孔，外缘布置与蜗杆螺旋角匹配的弧形齿。齿面在啮合区呈包络形态，运动接触不是简单的点接触，而是沿齿宽形成逐步进入、逐步退出的接触带，这也是蜗杆传动能够平稳承载、冲击噪声较低的重要原因。

　　设计这类传动件时，首先要明确输入轴与输出轴的空间关系。蜗杆轴线与蜗轮轴线必须保持交错垂直，中心距偏差会直接改变齿侧间隙和接触斑点；若中心距过大，啮合齿面接触区偏向齿顶，承载能力下降并伴随异常磨损；中心距过小，则齿根干涉风险增加，转动阻力明显上升。建模时需要把蜗杆中径、蜗轮喉径、齿宽包角、中心距和轴向位置统一约束，不能只按外观螺旋线造型。蜗轮齿面应围绕蜗杆轴线形成包覆，齿宽方向两端留有合理退刀和装配余量，避免箱体侧壁或挡油结构与齿圈发生干涉。

　　44:1的速比决定了该结构更适合低速输出端。输入端转动多圈，蜗轮才完成一圈回转，因此在手动调节机构中可以获得很细的进给分辨率；在电机驱动场景中，则可降低后级负载对电机转矩的要求。需要注意的是，大速比蜗杆传动虽然具备反向自锁趋势，但自锁能力受导程角、摩擦状态、润滑条件和加工精度影响，不能把它作为唯一安全制动措施。用于提升、压紧或倾覆风险较高的设备时，仍应在外部设置制动器、限位结构或防反转装置。

　　外形与安装边界方面，蜗杆沿轴向伸出较长，布置箱体时要预留两端轴承、端盖、密封件和联轴器的空间；轴端中心高应与电机或手轮安装基准一致，避免联轴器产生附加弯矩。蜗轮盘径相对较大，输出轴孔通常位于设备回转中心，齿圈外圆与箱体内壁之间要保留润滑和散热间隙，腹板两侧则需留出轮毂、键连接、挡圈或锁紧螺母的位置。若采用青铜齿圈与钢质蜗杆组合，应在结构上考虑齿圈与轮毂的连接方式；若整体成型，则要关注材料强度、耐磨性和热膨胀差异。

　　润滑设计不能脱离结构外形。蜗杆高速旋转时容易带动油液飞溅，箱体内应保证齿面啮合区能够得到稳定油膜，同时避免油量过高造成搅油发热。轴承部位可利用飞溅油润滑，也可设置挡油盘、回油槽和油封。蜗杆轴伸处的密封面要保持足够光洁度，轴肩圆角不宜过大，以免影响油封贴合；蜗轮轮毂与输出轴之间通过键传递转矩，键槽位置应对称、清晰，装配时不能依靠齿面强行纠正轴孔偏差。

　　从建模校核角度看，螺旋齿面、蜗轮喉圆和包络齿宽是外观之外的核心。工程应用中需要检查蜗杆齿顶与蜗轮齿根的径向间隙、蜗轮齿端与蜗杆轴肩的轴向间隙、转动过程中最小干涉量以及轴承跨距对蜗杆挠度的影响。细长蜗杆在受载后会产生弯曲变形，若跨距过大或轴颈支撑不足，啮合接触区会偏移，严重时出现局部点蚀和卡滞。因此，支撑轴承应尽量靠近蜗杆齿段，箱体孔位同轴度也要纳入加工要求。

　　该传动结构的价值在于用一级交错轴传动实现平行轴齿轮难以紧凑完成的大速比减速，同时改变运动轴线方向，使设备内部动力布局更加灵活。对结构设计人员而言，三维模型不仅用于展示蜗轮和蜗杆的啮合外观，更可用于检查箱体空间、轴系位置、润滑路径、检修拆装顺序以及输出端连接边界；对选型人员而言，则应结合输入转速、负载转矩、持续率、环境温度和反向驱动需求判断其适用性，而不是单纯依据速比确定方案。
