承受20kN荷载的多截面U型钢构承力梁

　　在重型桁架装备、长跨度输送支架以及车载承载平台的结构选型中，承力梁的截面形式往往直接决定整套构架的自重与刚度平衡。本次梳理的这款多截面钢承力构件，正是面向20kN均布承压工况开发的格构式受力部件，整体采用两根U160标准型材作为主受力弦杆，搭配横向连板与平板基座拼接成型，构件总长度控制在5000mm，型材壁厚统一取8mm，既规避了实心钢梁过重的弊端，也避免了薄壁型材在重载下出现局部屈曲的风险。

　　从现场装配的边界条件倒推设计逻辑，这类长跨承力梁大多布置在设备构架的顶部承载段，上方需要铺设作业平台、挂载管线或者承接临时堆载，两端通过端部连接板与立柱支座铰接，跨中不设置额外支撑，因此构件的弯曲变形与腹板稳定性是校核的核心。设计阶段没有采用等截面通长布置的方案，而是沿着梁的长度方向做了变截面过渡：梁的中段弯矩最大，两根U160型材的开口相对布置，腹板间距拉开，搭配多道横向肋板将上下弦连为整体，形成箱格式的受力断面，大幅提升截面惯性矩；往两端延伸的过程中，剪力逐步取代弯矩成为主导内力，型材间距顺势收窄，端部收头处直接贴合平板安装座，螺栓孔位沿连接板周向均匀排布，既减少了不必要的材料冗余，也让应力传递路径更加平顺。

　　构件的8mm壁厚选取并非随意取值：U160型材的腹板高度较大，如果壁厚过薄，在20kN荷载作用下腹板很容易出现剪切波浪变形，而加厚到8mm之后，配合型材自身的卷边构造，局部承压能力可以覆盖支座处的集中反力，不需要额外在端部焊接补强垫板。两根型材之间的连接平板并非单纯的装饰件，它一方面作为格构的腹杆约束两根弦杆的相对侧向位移，避免长梁在受压时出现整体侧扭失稳，另一方面也为后续铺设面板、挂载附属部件提供了现成的安装基准面，现场施工时不需要再在型材腹板上现场开孔，大幅降低装配误差。

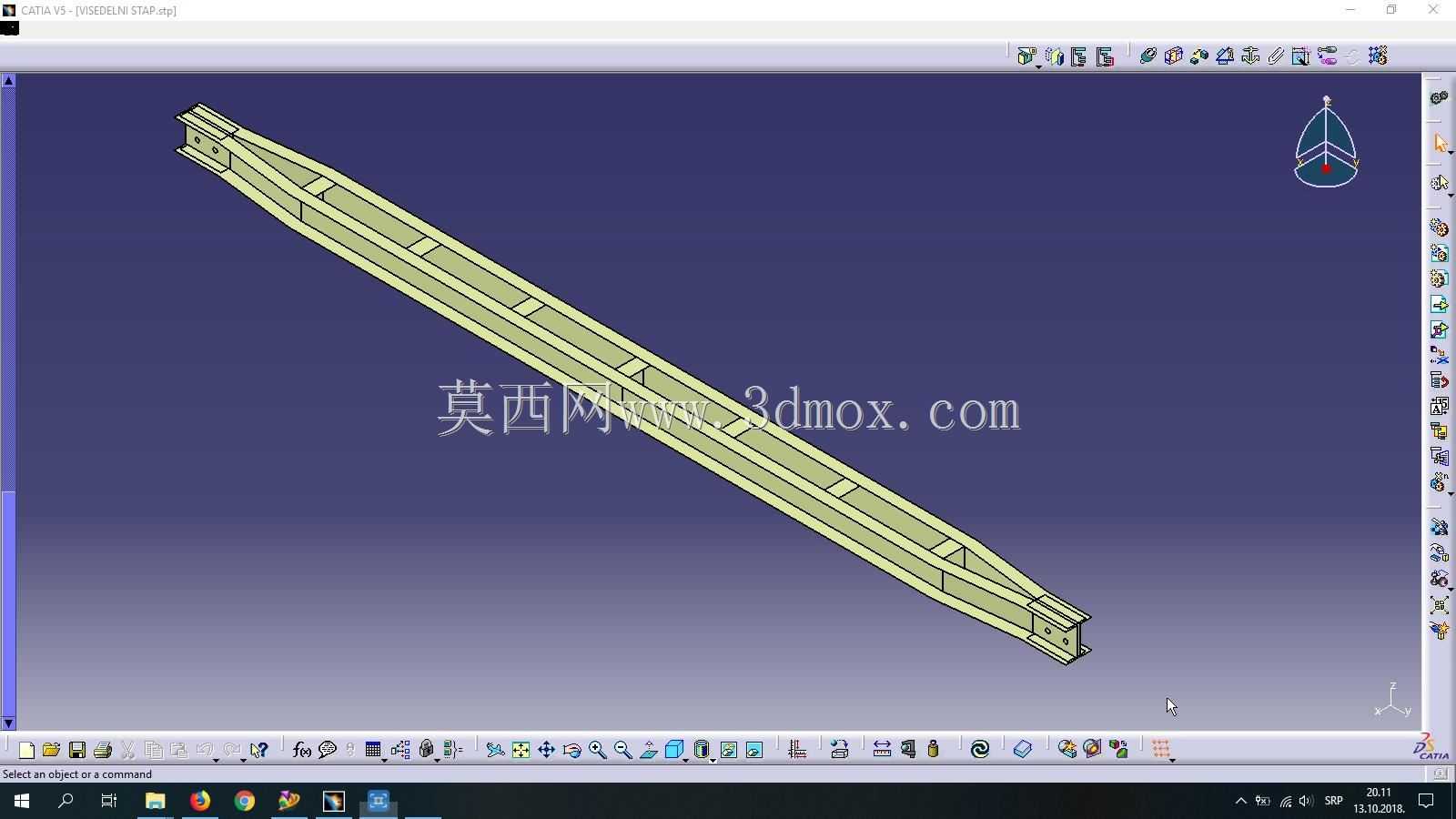

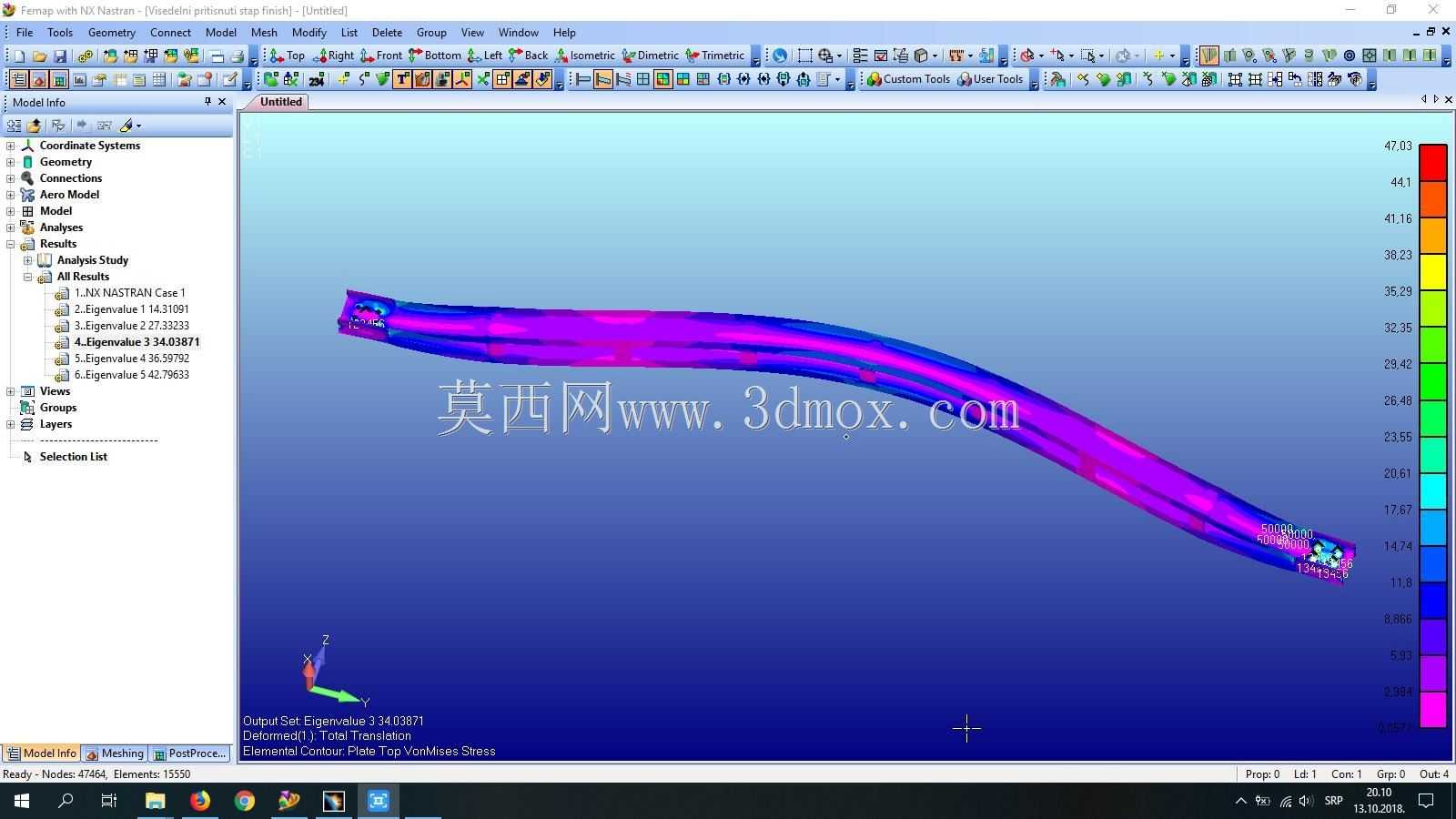

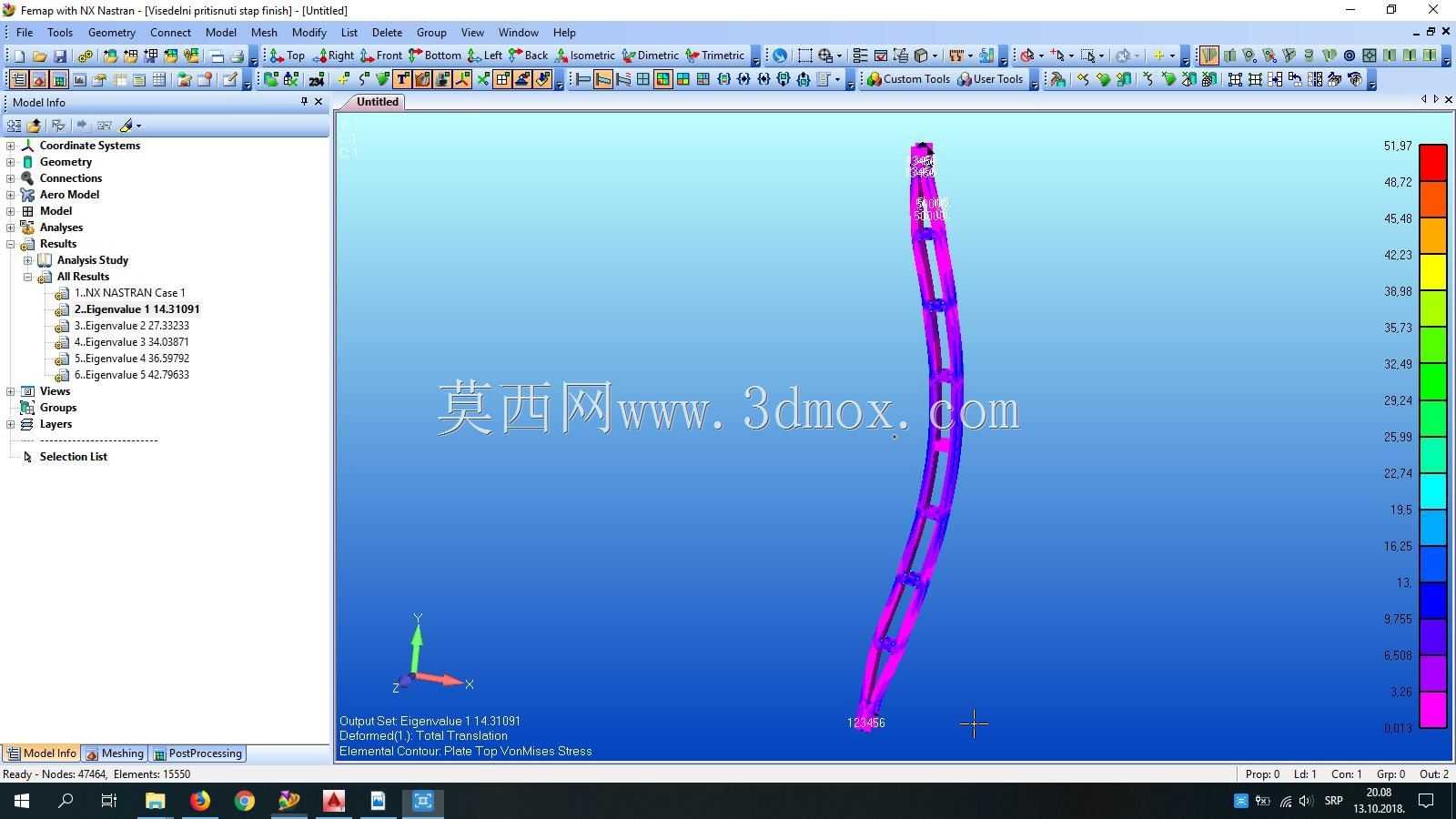

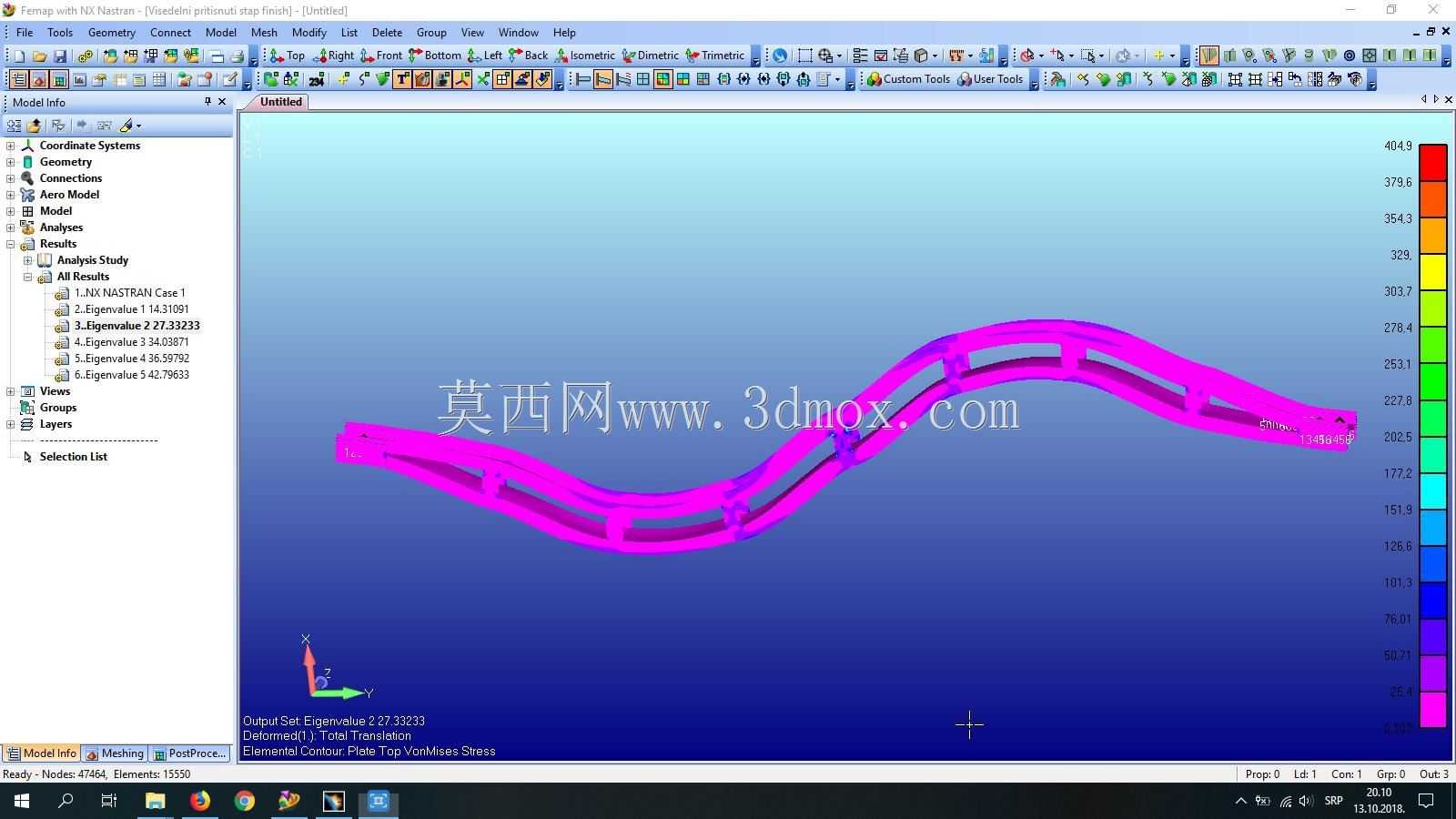

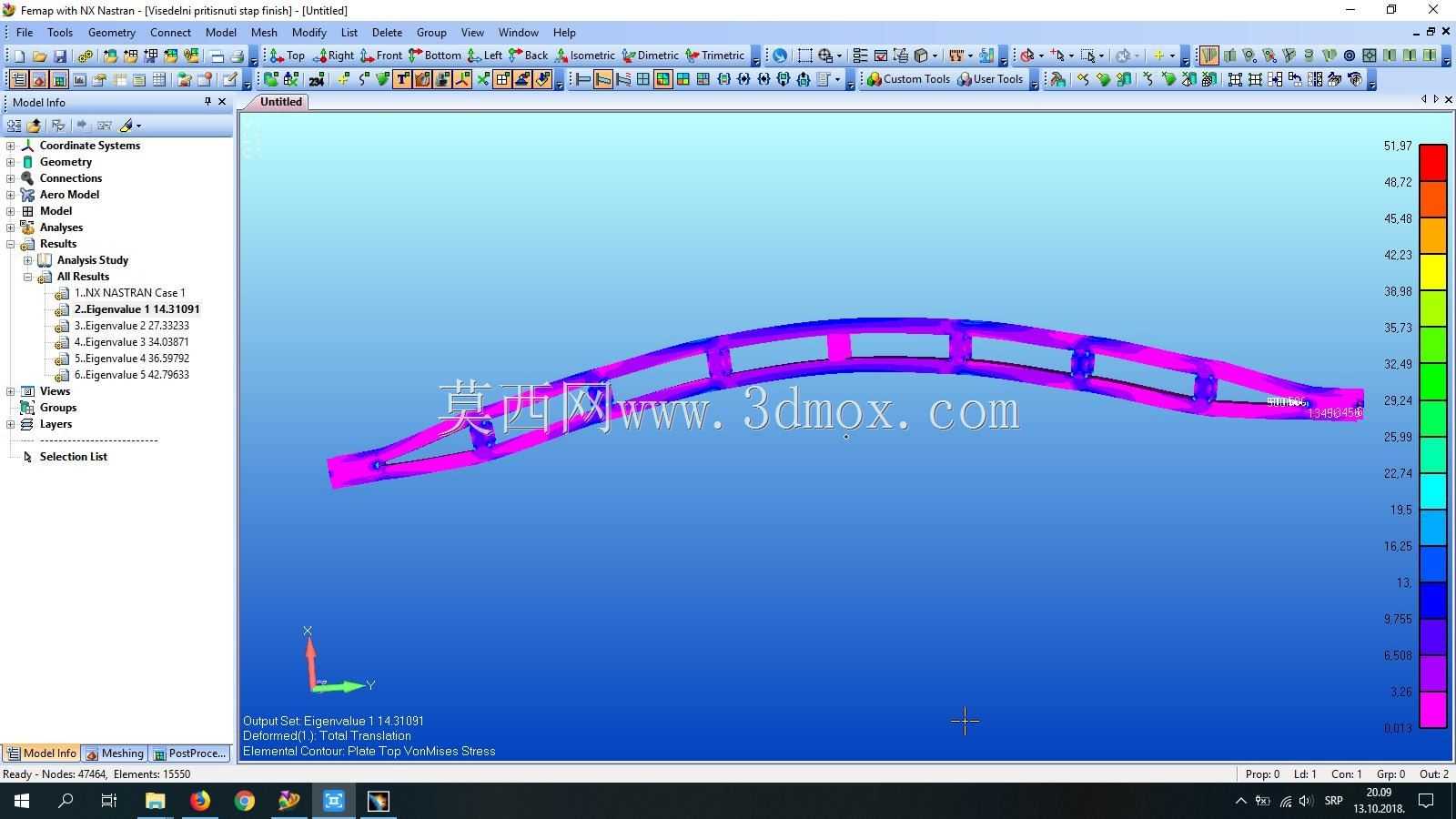

　　从三维建模的实操角度来看，这类变截面格构件最容易出错的地方在于型材的轨迹过渡与装配干涉。建模时先沿着梁的受力弧线绘制主弦杆的中心轨迹，再将U160截面沿轨迹扫掠，中段保持双弦平行间距，两端同步做收窄放样，保证型材腹板始终垂直于弯曲平面；横向连板按照弯矩包络图的间距排布，跨中肋板间距加密，两端适当放宽，每一块连板都与两根型材的腹板做贴合约束，焊接坡口位置在建模阶段就预留出间隙，避免后续工程出图时出现零厚度干涉。后续有限元校验的结果也和设计预期吻合：应力峰值出现在端部支座与第一块肋板之间的腹板区域，颜色云图上的高应力区完全落在型材材料的许用应力范围内，梁的最大挠度出现在跨中位置，变形量满足长跨构架的刚度容许要求，没有出现局部应力集中超过材料屈服极限的危险点位。

　　在实际工程应用里，这类构件可以直接替代传统的热轧工字钢承力梁，在同等承载能力下自重降低近三成，尤其适合对设备总重敏感的车载装备、移动施工平台场景；U型型材的开口构造也方便后期在梁内部布设电缆、液压管路，把管线隐藏在格构腔体内部，既保护管路不受外物磕碰，也让整套设备的外观更加整洁。安装时只需要将两端平板与立柱支座的法兰面对齐，穿入高强度螺栓完成预紧，跨中平板可以直接对接上部平台的横梁，不需要额外焊接临时支撑，装配效率相比焊接式桁架提升明显。针对不同的工况余量，还可以在保持U160主型材不变的前提下，调整横向肋板的数量或者局部加厚端部连接板，不需要整体重构模型，就能适配从15kN到25kN的不同承压需求，系列化拓展的灵活性很强。
