带销钉孔固定夹板应力校核结构

　　这套固定夹结构的三维建模与有限元应力校核工作，核心围绕三块叠装钣金夹板的承载可靠性展开，在通讯设备机架固定、户外柜内组件限位、小型工装夹持这类实际场景里，这类夹板往往要承担横向拉扯、振动交变载荷，一旦孔边出现应力集中开裂，整个夹持链路就会失效。做结构的时候最先要敲定的是销钉的传力路径：单根销钉承受10t也就是100000N的拉力，载荷并不是由单块板独立承担，而是通过销钉与孔壁的接触，把力分摊到相邻两块板材上，这个传力逻辑直接决定了夹板厚度、孔边距、叠装顺序的设计方向。

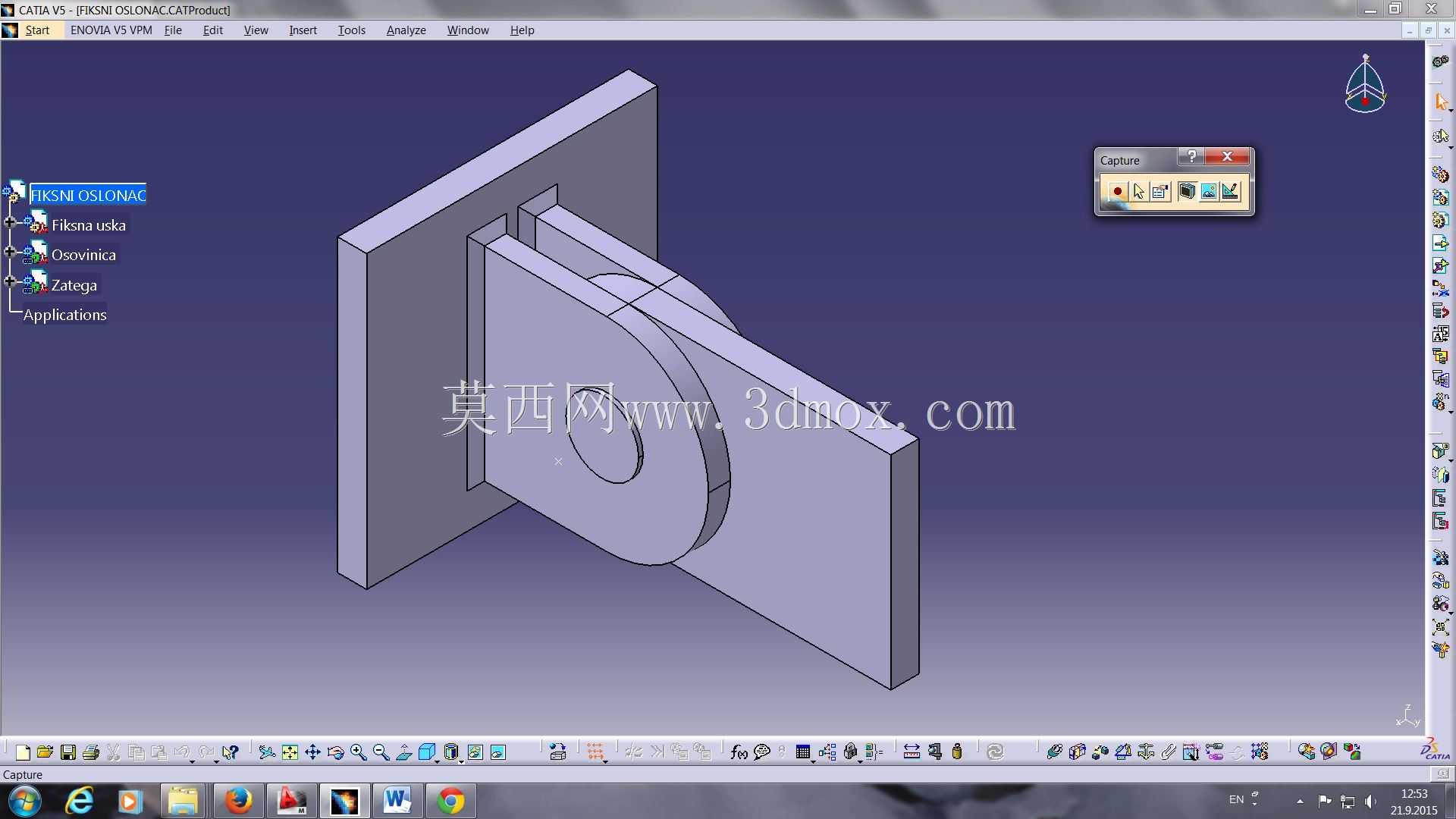

　　从外形尺寸边界来看，夹板采用弯弧过渡的长条形钣金构型，端部开设销钉装配孔，弧段的作用一是避让相邻安装部件的凸出轮廓，二是把直线段的硬转折改成平滑过渡，避免弯折处额外产生应力峰值。安装时三块板沿销钉轴向叠合，孔位同轴度需要在建模阶段就严格约束，孔与销钉采用小间隙配合，既保证现场装配时销钉能顺利穿入，又不能让间隙过大导致受载时孔壁局部挤压应力陡增。

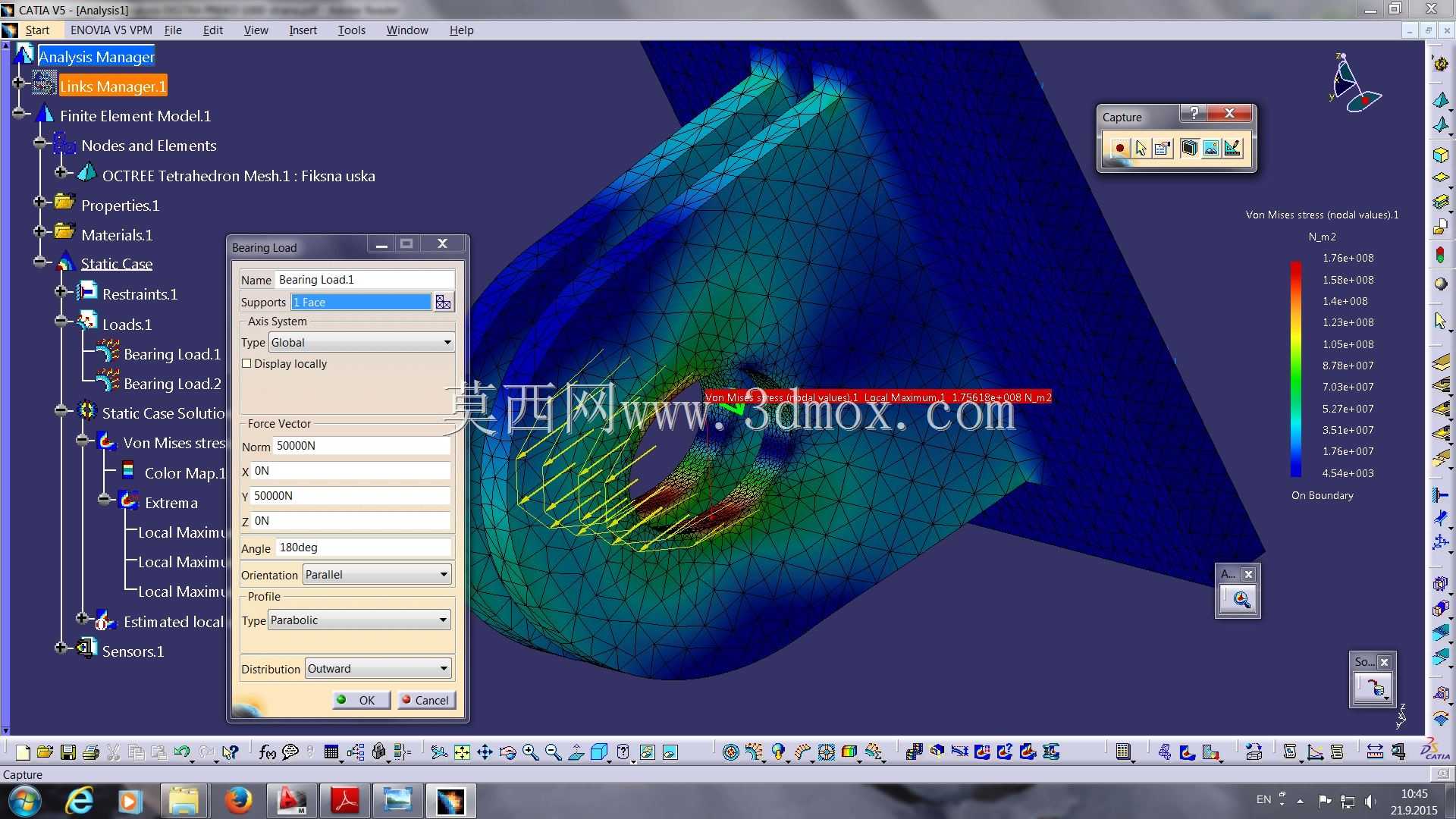

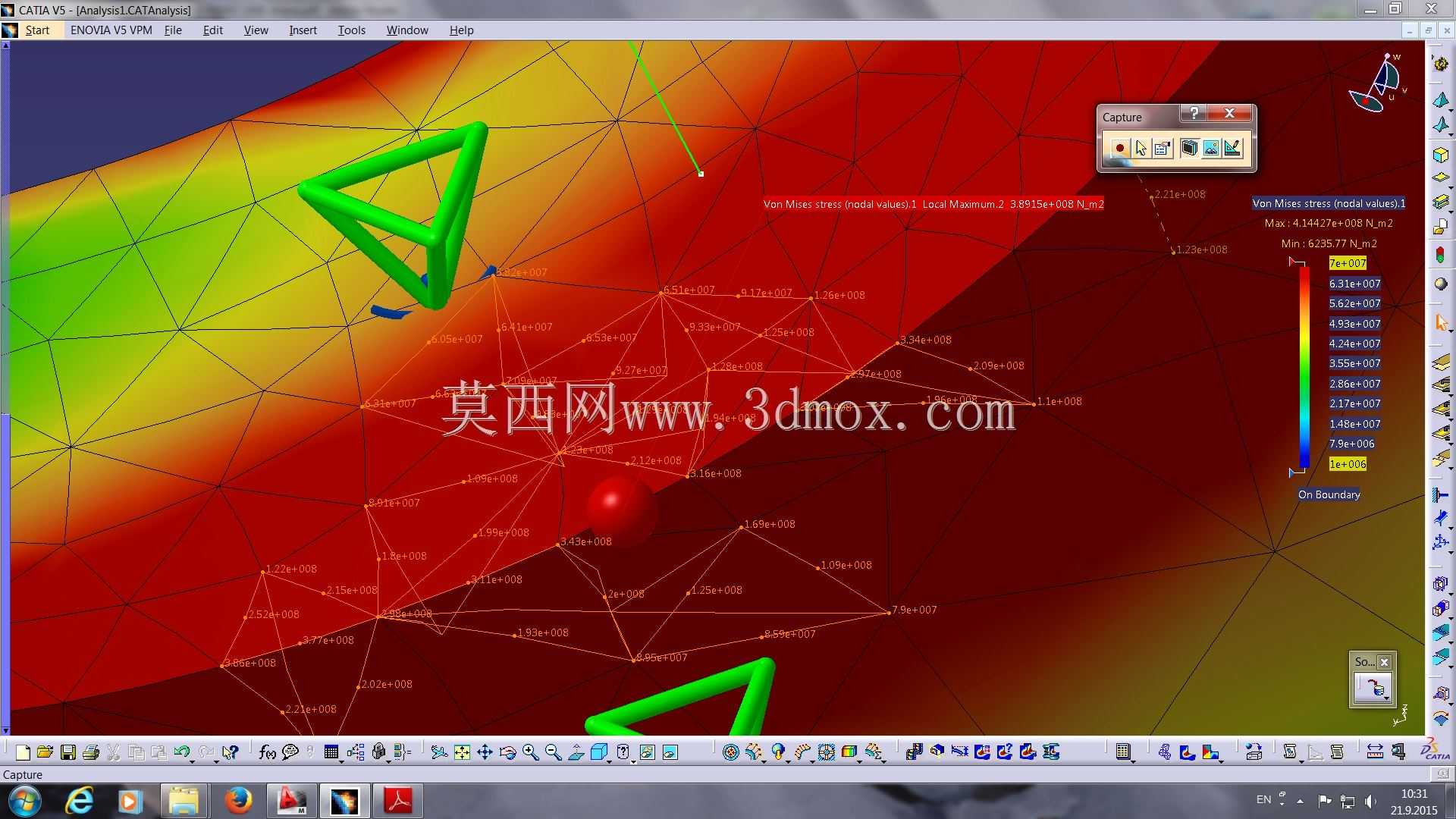

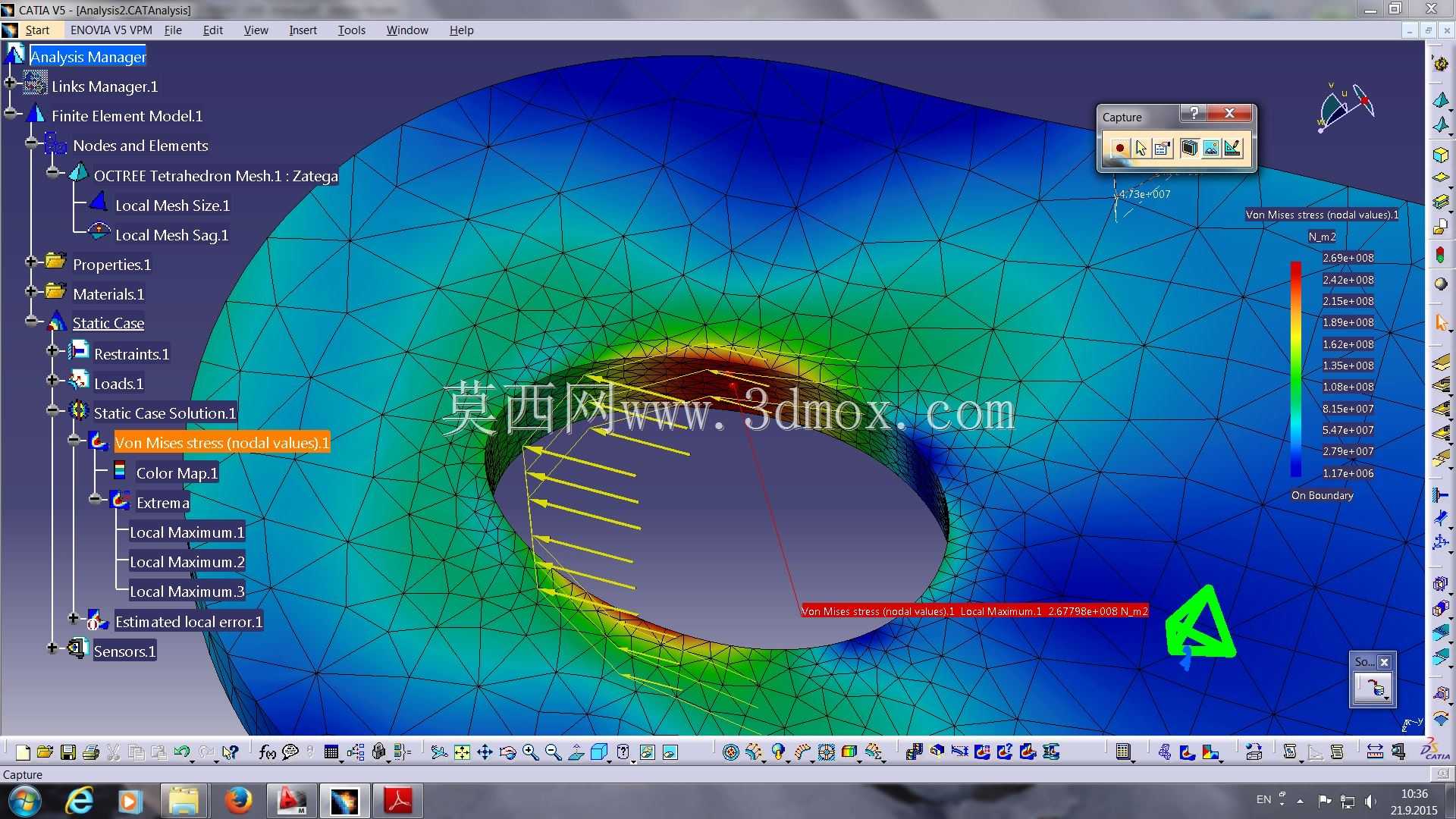

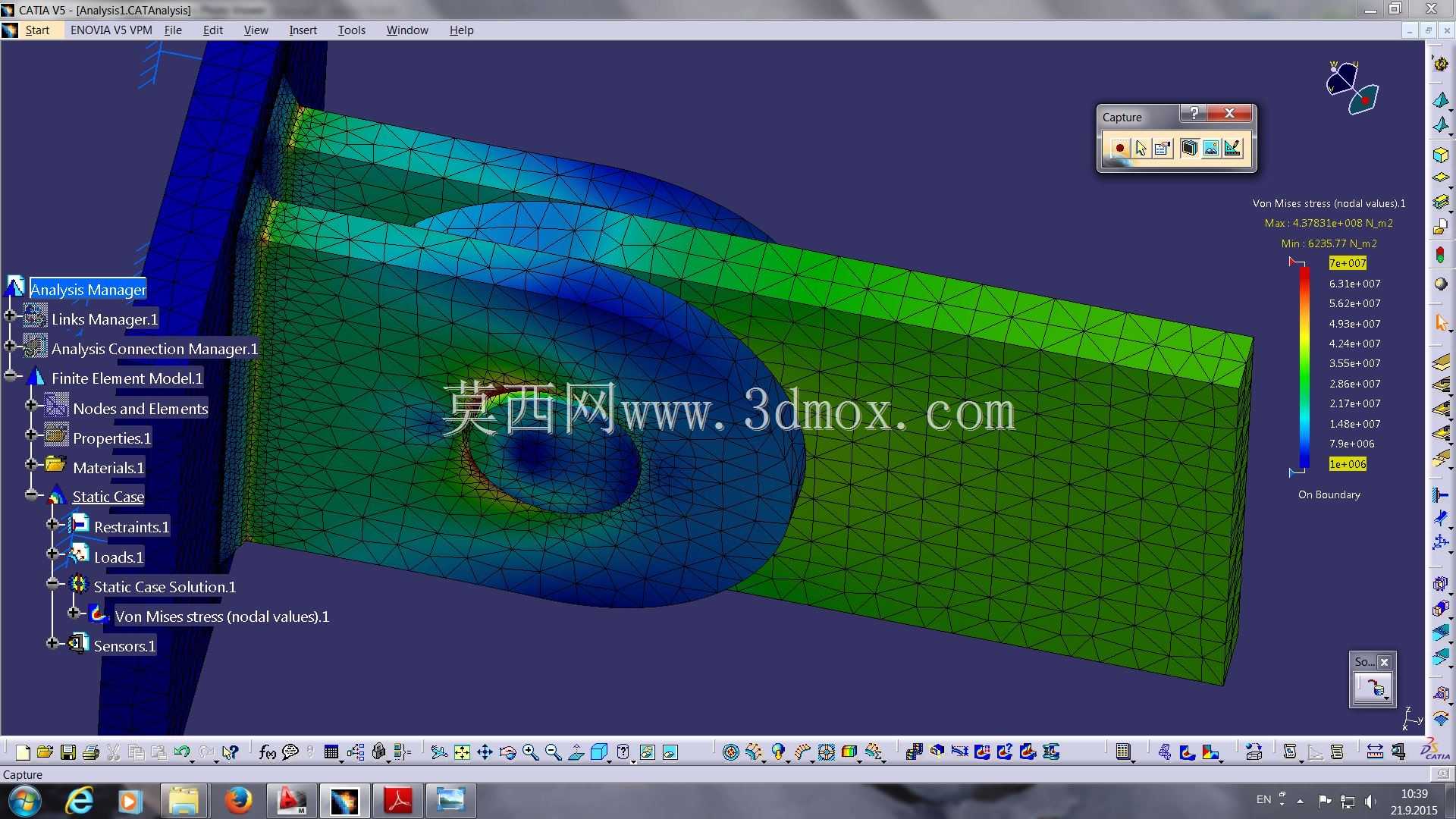

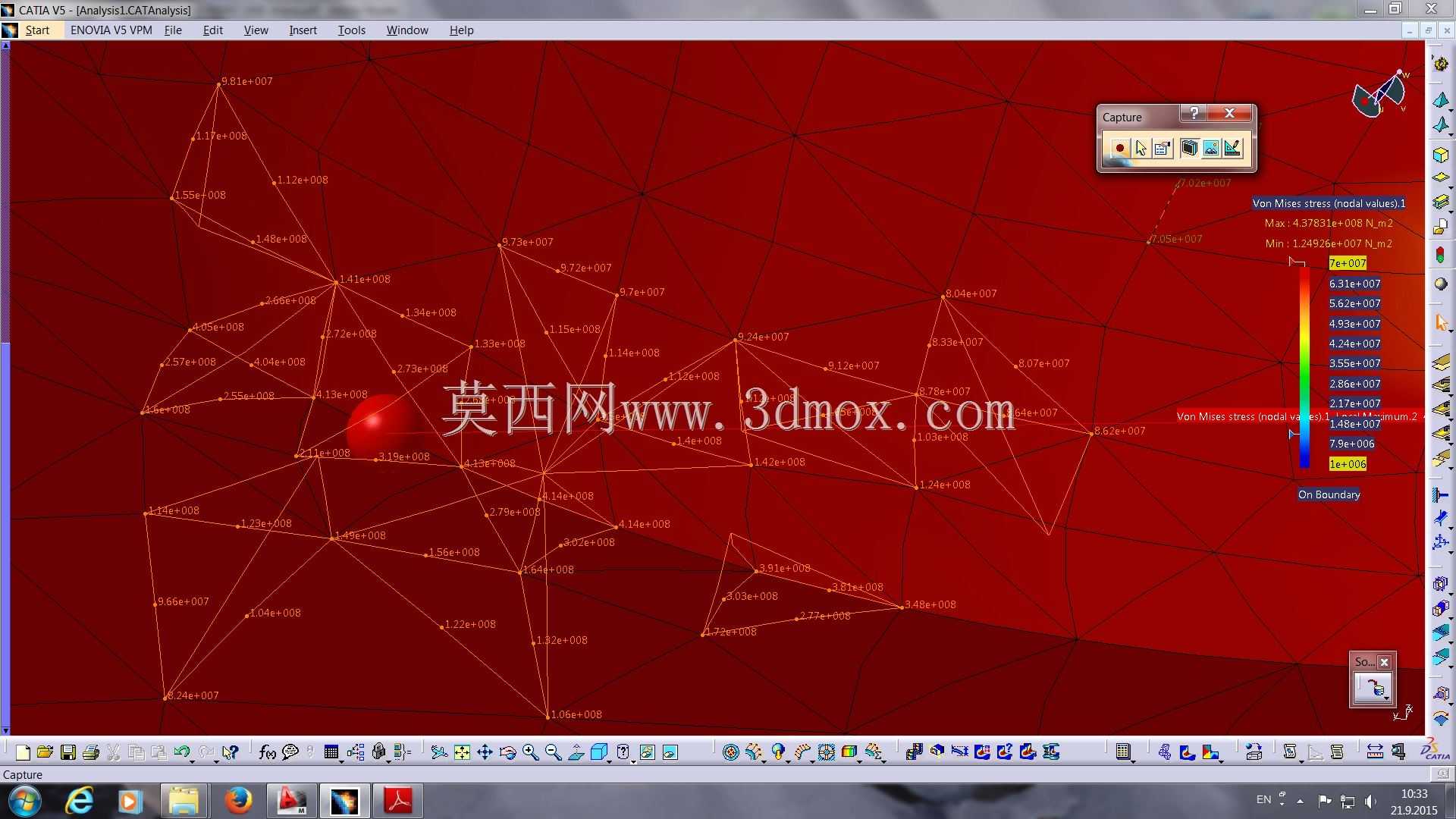

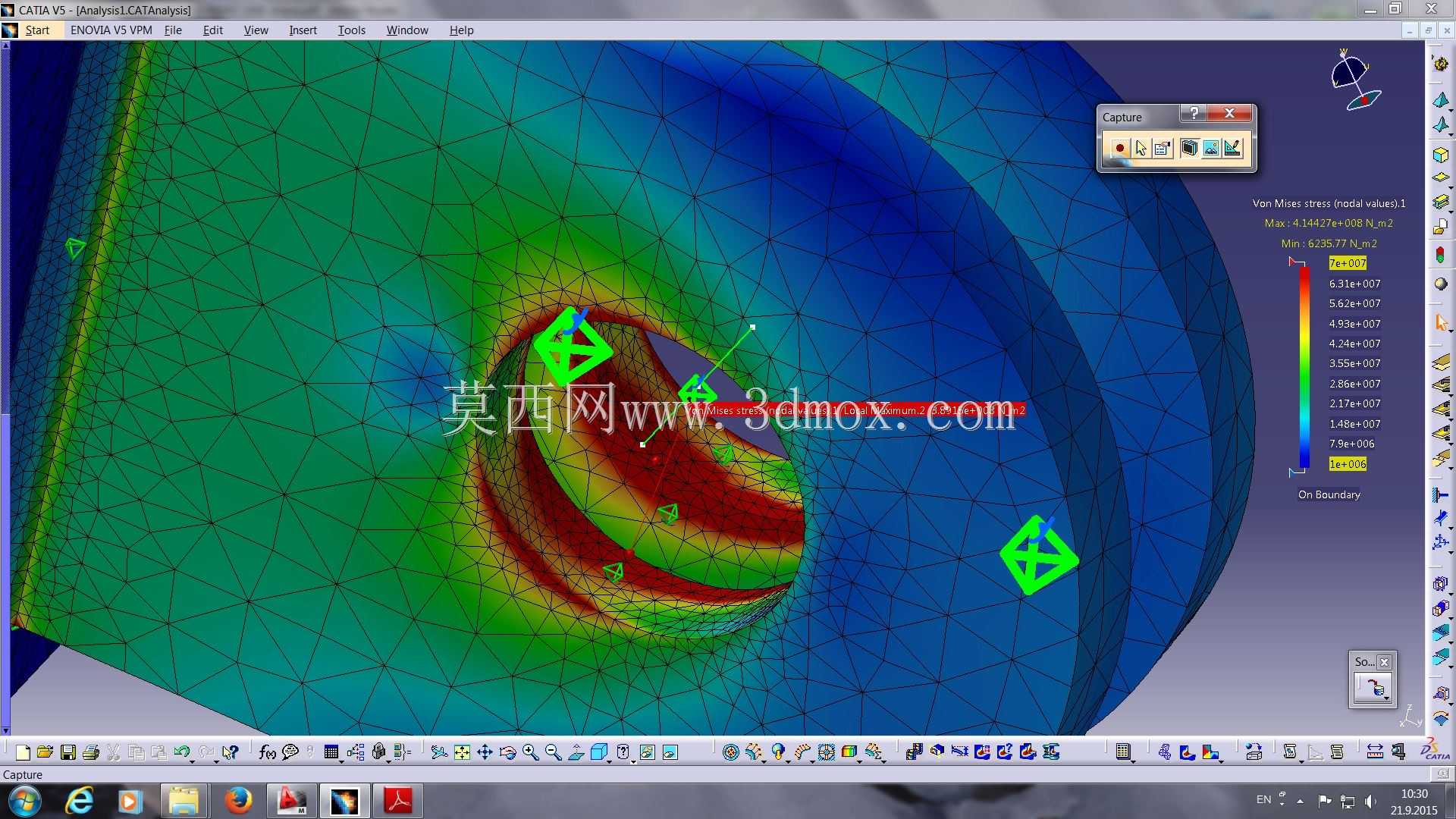

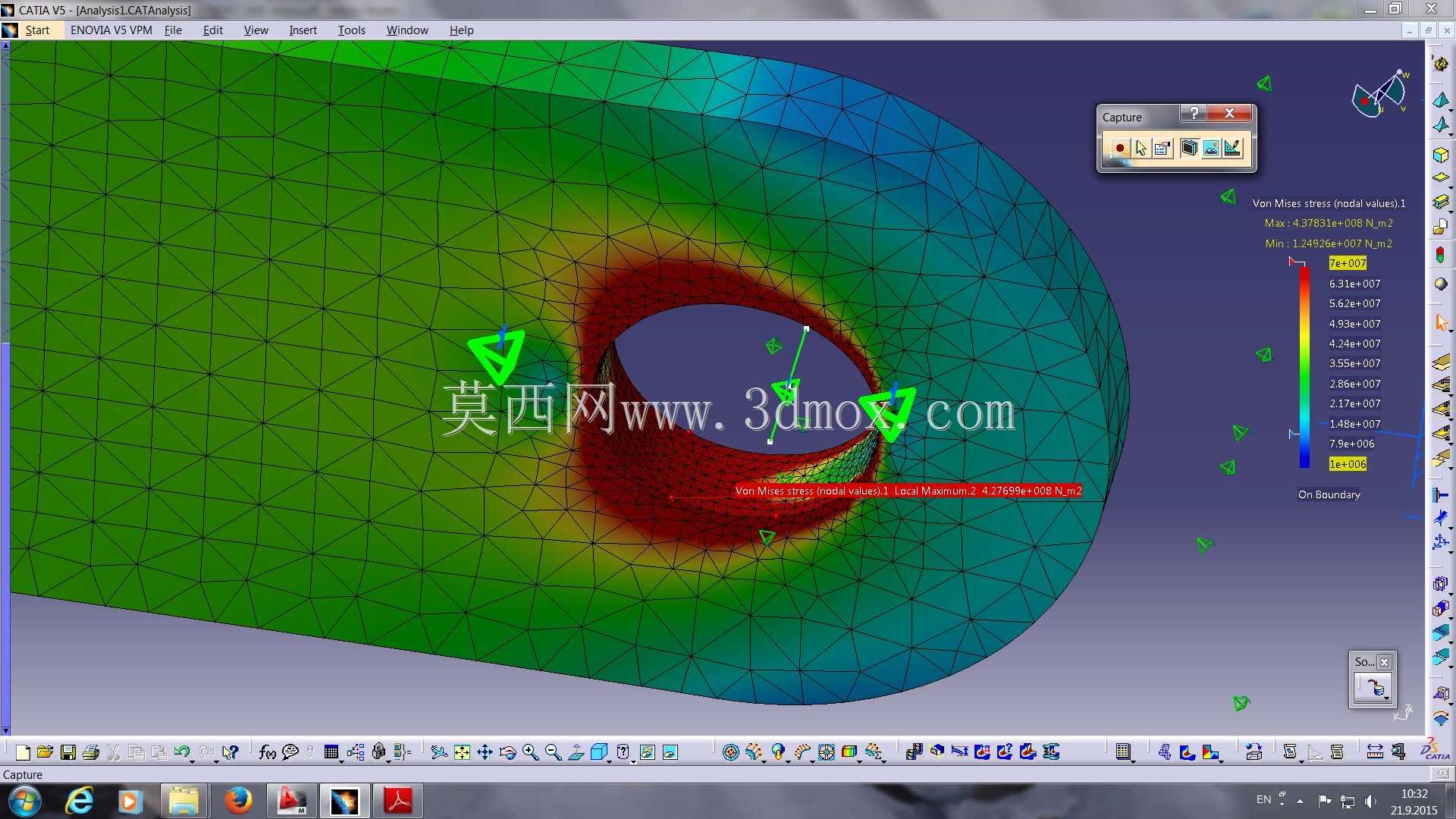

　　应力分布观测的重点放在三块板的孔周区域，这也是整个构件最容易出现应力集中的位置：销钉受拉时，孔壁沿载荷方向的两侧会形成明显的高压接触区，网格划分时特意对孔周区域做了细化，把单元尺寸压到远小于板厚，才能准确捕捉孔边的应力梯度。从云图结果能看到，孔壁内侧沿拉力方向的区域应力最高，向外围逐步扩散衰减，弧段与直板衔接的位置应力处于中间水平，远离孔位的板件边缘应力最低。如果孔边距留得太小，孔周的高应力区会直接延伸到板件边缘，相当于把有效承载截面削窄，很容易出现孔边撕裂；建模时把孔中心到板边的距离控制在孔径的1.5倍以上，就是为了让高应力区完全落在板材实体内部，给材料留足塑性变形余量。

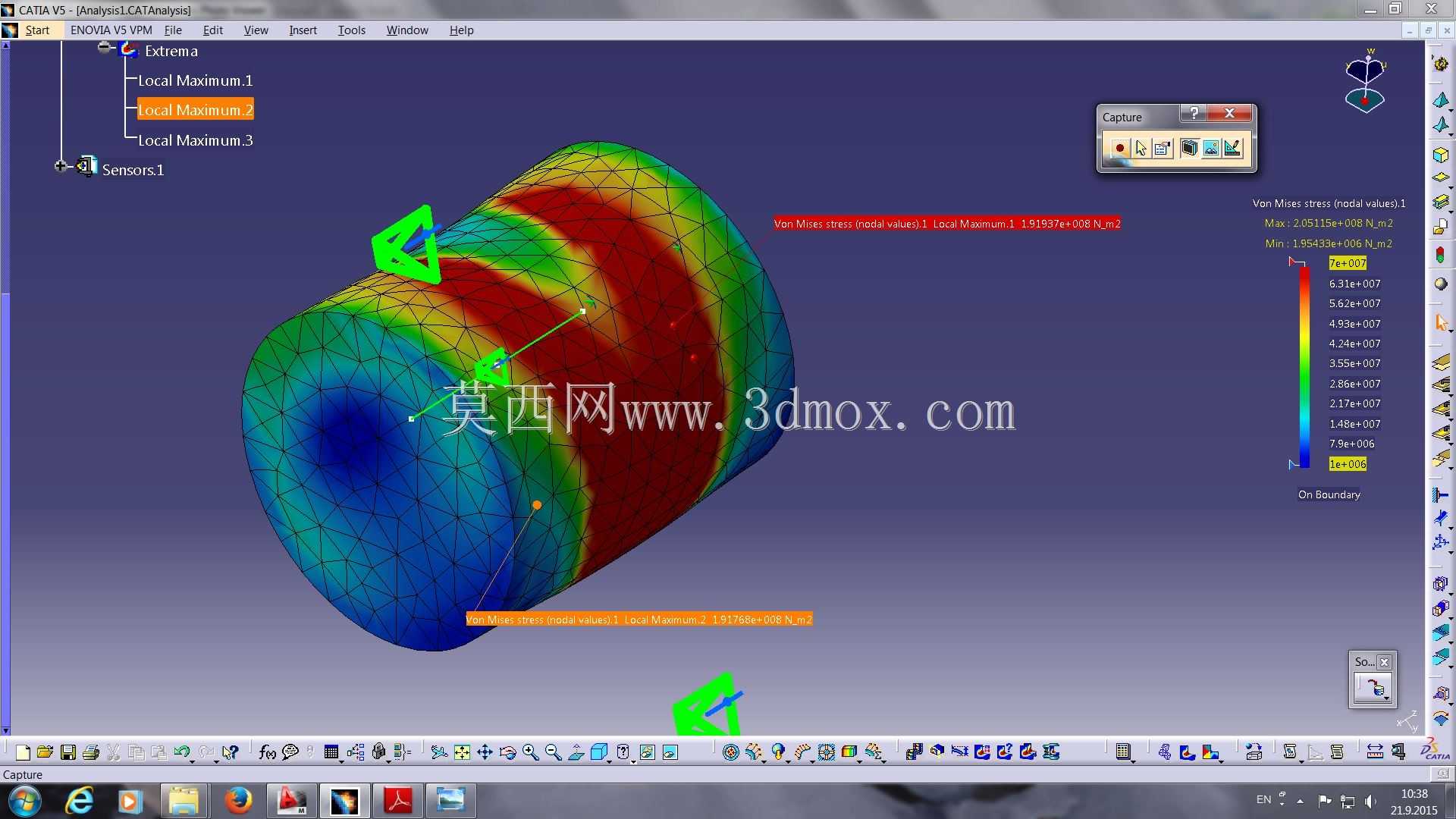

　　板材抗拉强度校核是和应力云图同步做的，先按选定板材的屈服强度算出许用应力，再把孔周的最大冯米塞斯应力和许用值做比对，还要叠加通讯设备运输、户外风振带来的交变载荷影响，留出足够的安全系数。销钉本身的剪切强度也要同步验算，双剪切面的布置让销钉每个截面承担一半的总拉力，比单剪切面的承载能力提升一倍，这也是为什么要把销钉穿在两块板材的叠合位置，让两块板共同分担载荷，而不是让单块板独自承受全部拉力。

　　建模过程中还特意核对了装配干涉：三块夹板叠装后总厚度不能超过配套安装座的槽宽，弧段的外轮廓不能和周边的线缆、相邻固定件发生磕碰，销钉两端伸出板面的长度要匹配锁止垫圈或者开口销的安装空间。孔口位置没有做尖锐直角处理，而是预留了小倒角，一方面是装配时引导销钉对中，另一方面是避免孔口的加工刀痕成为疲劳裂纹的起裂点。

　　在实际通讯基站设备的安装场景里，这类固定夹往往要在十几年的服役周期里反复承受温度变化带来的热胀冷缩、风机运转带来的微振动，不能只满足静载下的强度要求，孔周的应力水平还要控制在材料的疲劳极限以下，防止长期交变载荷下出现裂纹扩展。整个结构没有多余的复杂特征，所有构型调整都围绕传力效率和应力分布优化：把不必要的直角转折改成圆弧，把孔位从板边附近移到板材内部承载区，把销钉的传力面从单剪改成双剪，每一处改动都能在应力云图上看到对应的应力下降效果，最终让整个固定夹在满足安装边界约束的前提下，达到承载能力和结构重量的平衡。
