斗轮挖掘机履带车轮承载支架应力校核

　　这套三维结构针对大型斗轮挖掘机履带行走段的双轮承载工位展开，核心作用是把两组行走轮约束在同一安装基座上，再将轮系传递的支重载荷、转向侧向力和作业冲击导入履带架主梁。现场散料连续采掘工况里，斗轮挖掘机长期在堆场、矿层边缘和不平整地面走行，履带下方每一个支重轮位都要承受上部回转平台、斗轮臂架和物料堆积带来的交变载荷，支架若出现局部屈服或连接松动，会直接造成履带跑偏、轮缘偏磨，严重时还会使整条履带链轨出现卡滞。建模时没有把支架做成简单直板焊接件，而是结合轮轴穿装空间、履带链节的运动包络和上部机架的贴合面，采用两侧立板、中部弧形避让腔、顶部安装法兰和底部承托边梁组合的箱型轮廓。中部大开口并非减重随意开孔，而是为两轮之间的链节、

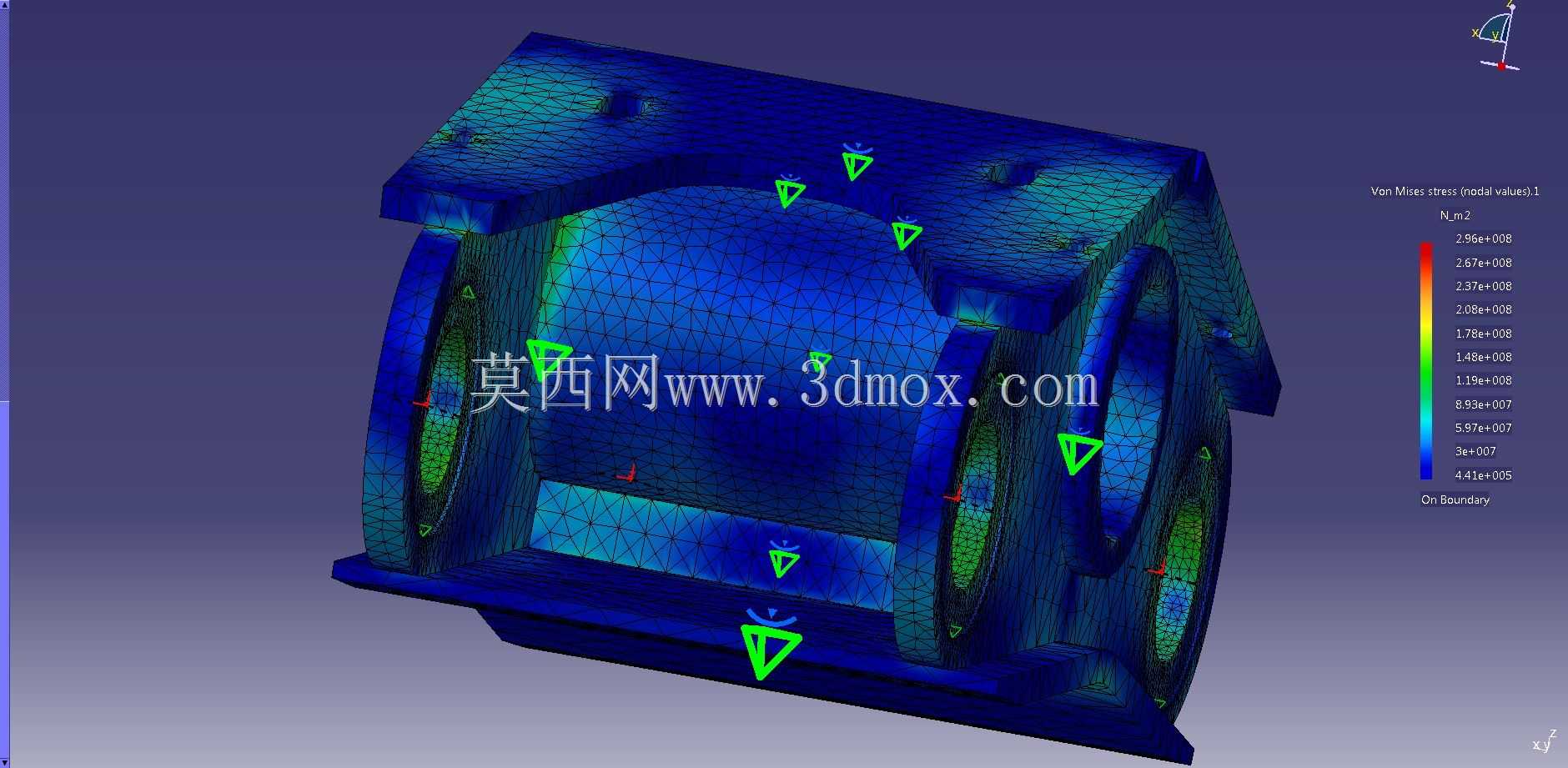

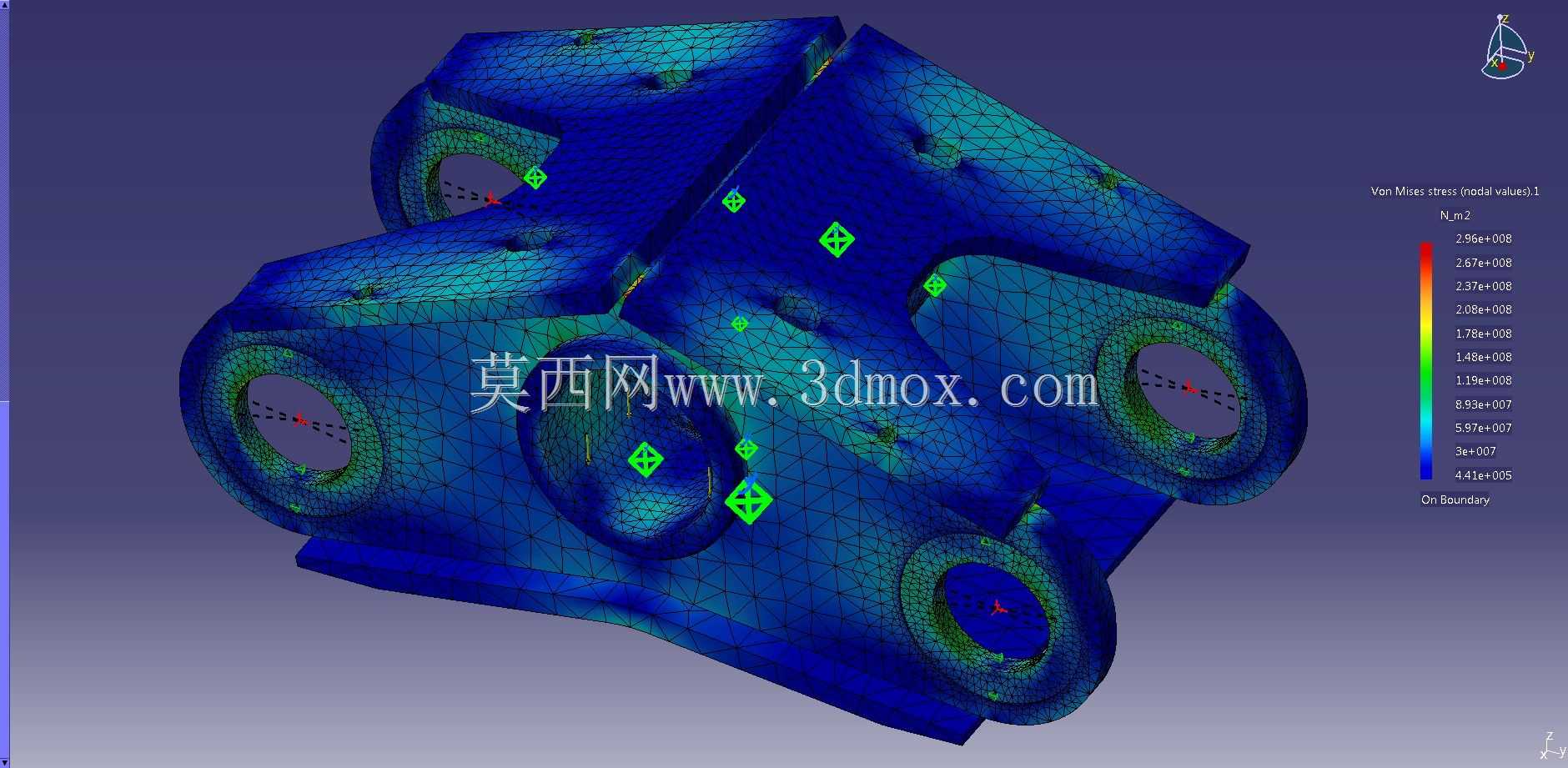

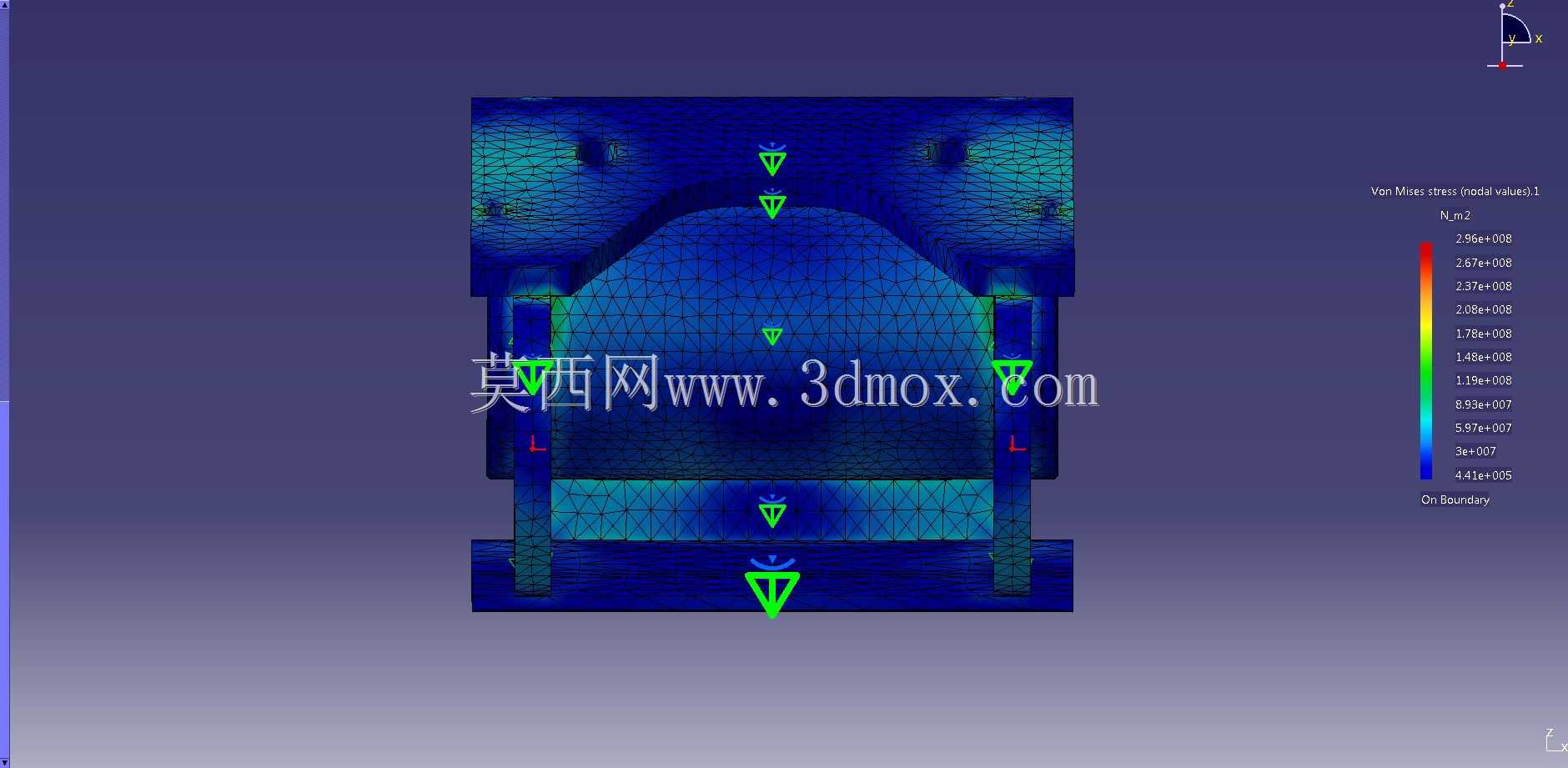

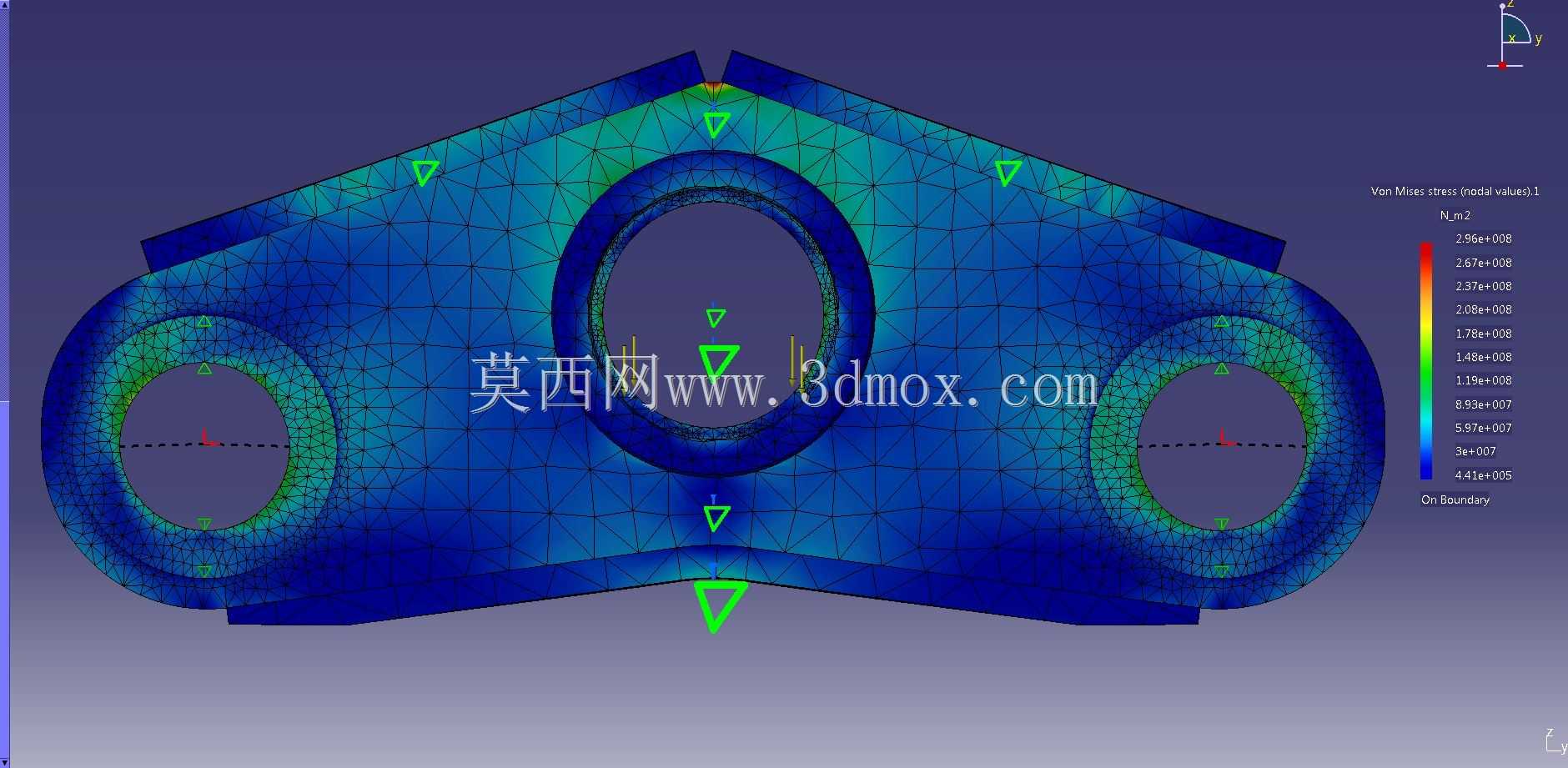

　　泥砂排出和检修目视留出通道；弧形内壁顺着车轮旋转外侧轨迹修形，避免石块进入后在轮面和支架之间挤压。两侧同轴孔位用于穿入轮轴或安装轴承座，孔周加厚并形成凸台，使配合面的压应力能够分散到周边立板，而不是集中在薄板孔边。顶部法兰面预留螺栓孔，用来和履带架纵梁对接；底部边梁则在支架受向下支反力时提供抗弯截面，防止两侧立板在重载下向外张开。应力校核结果以云图形式叠加在实体网格上，高应力区主要出现在轴孔周边、立板与顶法兰交接的焊缝过渡位置，以及底部承托梁和侧板连接的拐角。蓝色低应力区域覆盖大部分外表面，说明主体壁厚留有裕度；绿黄过渡带提示设计人员在这些位置需要控制焊接余高、避免尖角，并在工艺上保证全熔透。约束符号布置在顶部连接点和轮轴接触位，

　　加载方向对应整机重力通过履带轮压向地面的传力路径，同时叠加行走扭转时的侧向分量，和实际采掘对位、坡道行走时的受力状态一致。安装边界方面，支架顶面必须与履带架下平面完全贴合，螺栓孔位需和主梁预制孔同轴，两侧轴孔的同轴度直接决定车轮转动是否平顺；外形宽度不能侵入履带板内侧运动间隙，下部轮廓要留出碎石脱落空间，防止物料在支架内部积存。结构选材偏向低合金高强度焊接钢板，轴孔部位可根据磨损情况增设可更换衬套，维护时不用整体切割支架，只需抽出轮轴即可更换衬套和密封件。从整机布局看，这类支架沿履带架长度方向按节距排列，单件刚度既要满足自身承载，也要和相邻支重轮位共同分担履带板压力；建模阶段把相邻连接面的尺寸公差、焊缝可达性和现场拆装空间一并纳入，

　　能有效减少现场返修。对于从事矿山连续采掘设备设计的人员来说，该结构把轮系安装、载荷传递、防卡料和检修空间整合在同一个焊接件上，应力云图也清晰标出了需要重点补强和控制工艺质量的部位，可作为履带行走系统支重轮支架设计与校核的参考样例。
