梯式桁架框架结构有限元受力仿真

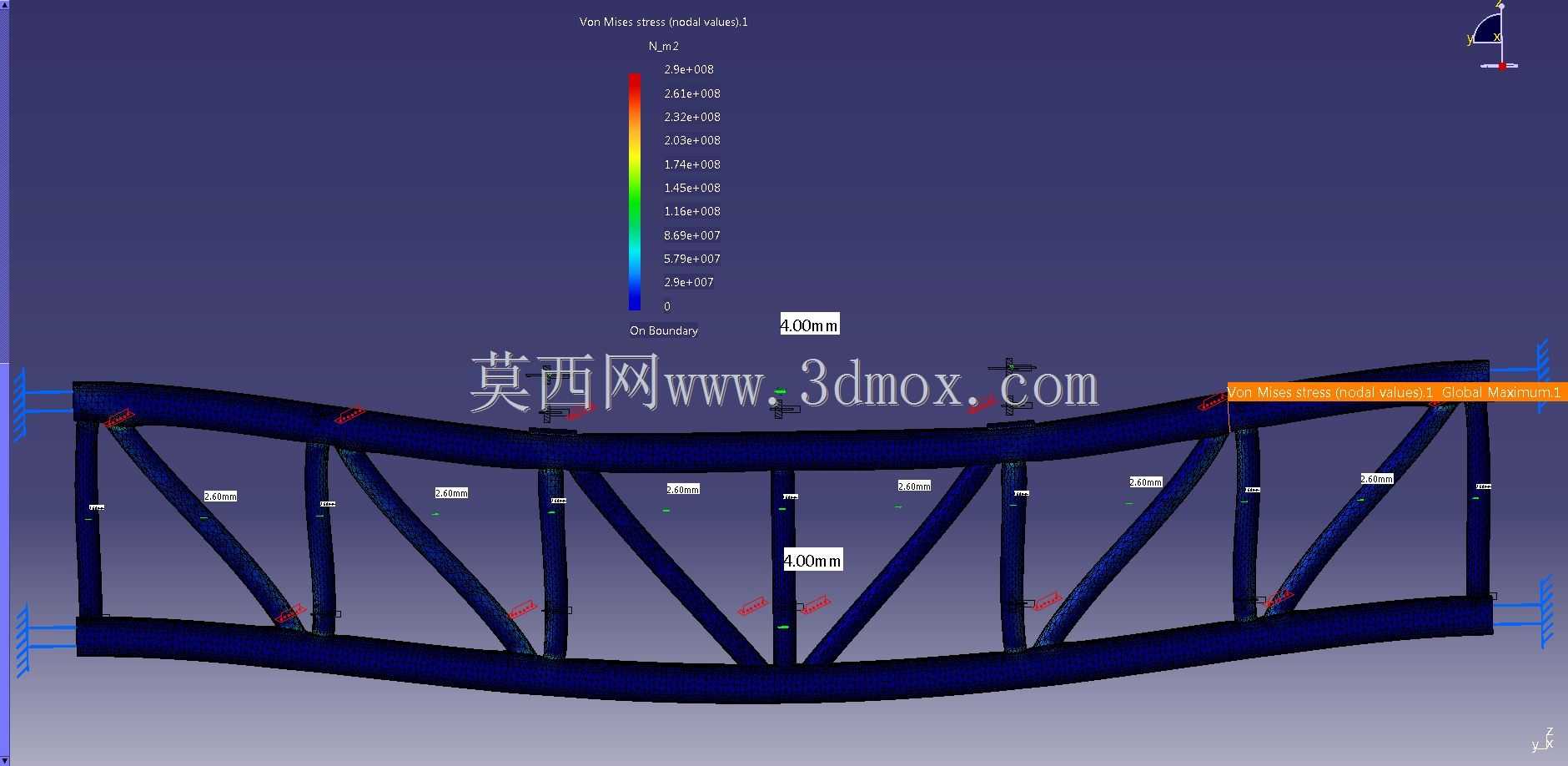

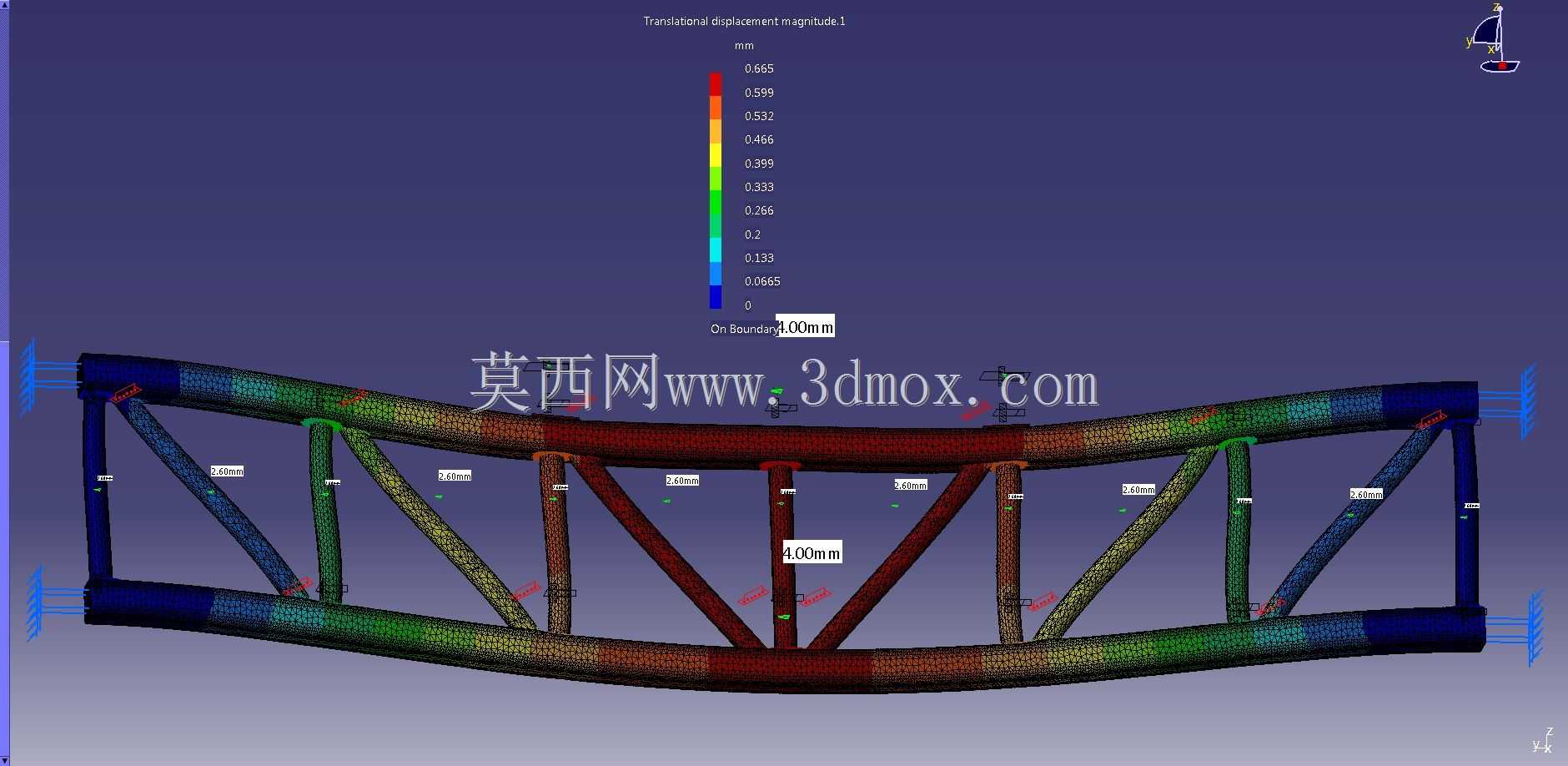

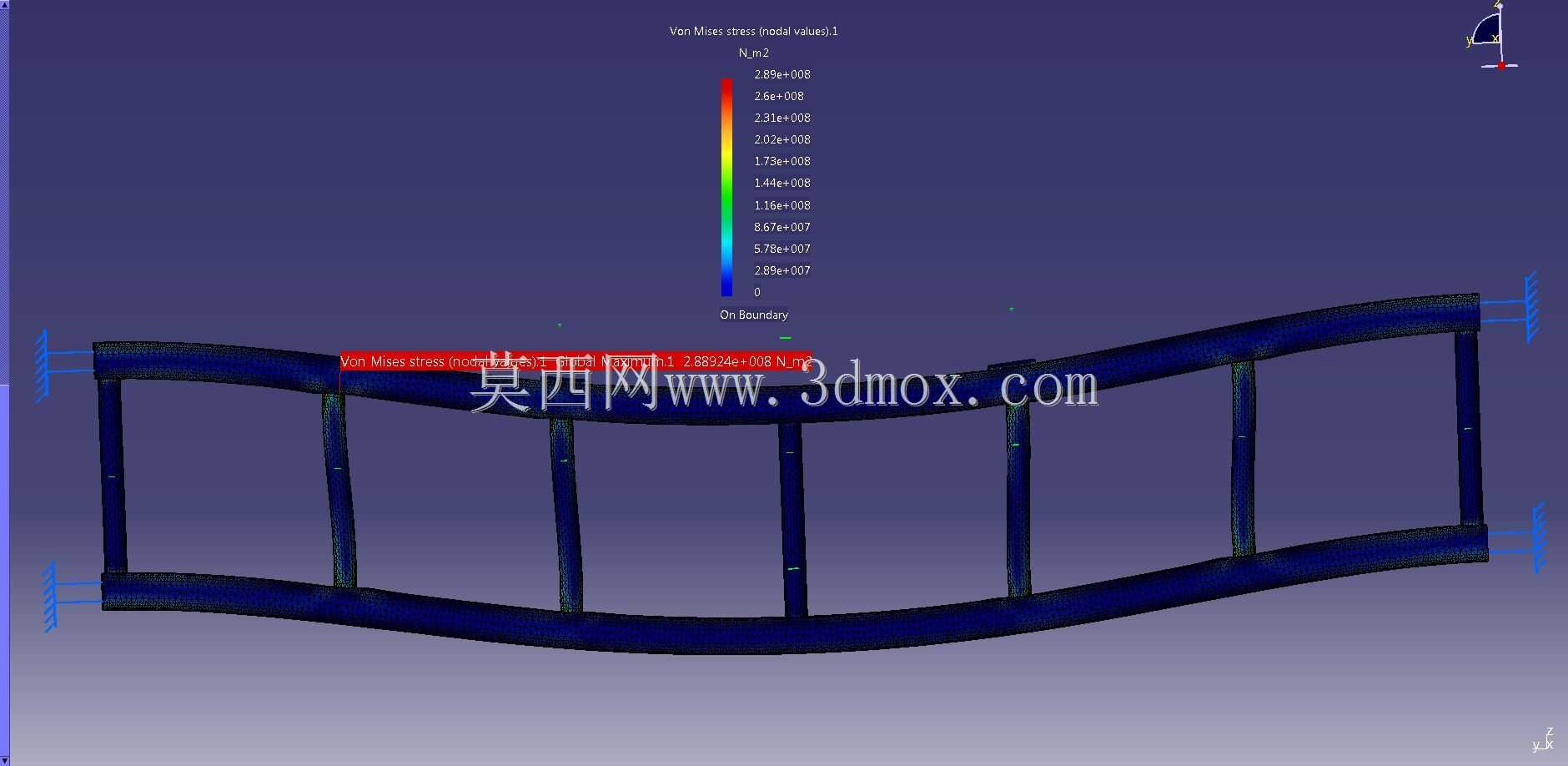

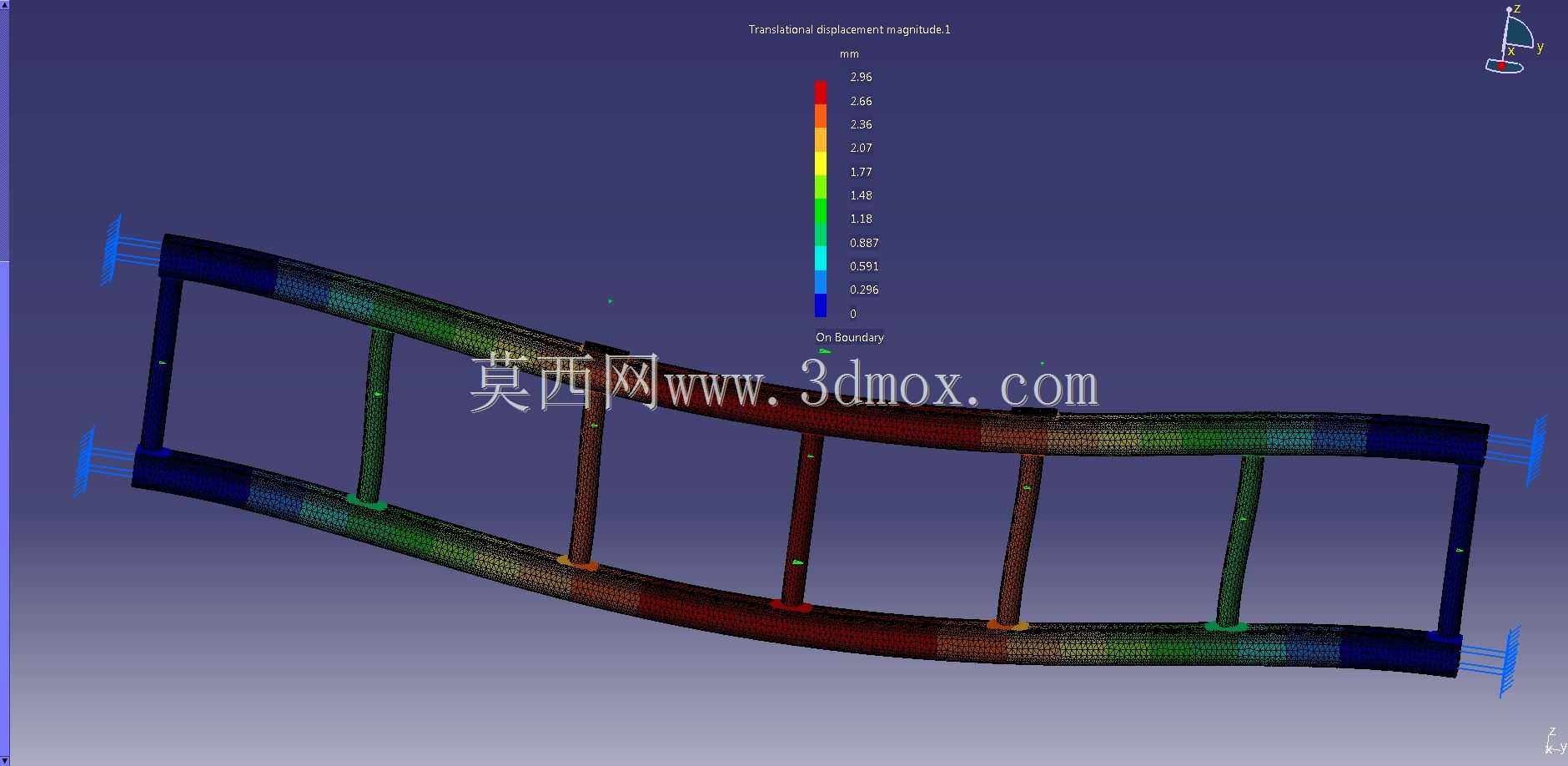

　　该结构件以双平行纵向主梁配合多根等距横向撑杆构成典型梯式桁架承载框架，整体呈现长跨距梁式受力形态，两端设置刚性约束边界，模拟实际工程中框架两端固定支撑、跨中承受分布载荷与局部集中载荷的工况。从仿真云图的色彩梯度可以直观看出，两根纵向主梁在载荷作用下发生明显挠曲变形，高应力区域集中在主梁中段以及横撑与主梁的连接节点处，向两端约束位置逐步过渡为低应力区，色彩标尺完整覆盖从蓝色低应力到红色高应力的全区间，清晰呈现结构在载荷传递路径上的应力分布规律。

　　在结构设计思路上，这类梯式框架常被用作设备检修爬梯骨架、输送线侧边支撑桁架、轻型操作平台承重梁以及工业设备内部承载支架。纵向主梁承担主要弯曲弯矩，横向撑杆一方面维持两根主梁的相对间距，抑制主梁侧向失稳，另一方面将局部载荷在两根主梁之间重新分配，让单根主梁的偏载得到均衡。建模过程中需要重点控制横撑与主梁连接节点的网格密度，节点区域是应力集中高发位置，若网格划分过粗，会低估节点焊缝或装配连接处的峰值应力，导致后续强度校核出现偏差。

　　从外形尺寸与安装边界来看，该长跨框架的总长与截面高度比值较大，属于细长受弯构件，两端约束面预留了螺栓连接的安装孔位特征，实际装配时可通过端部法兰或连接板固定在两侧支撑立柱上。横向撑杆沿主梁长度方向按均匀间距排布，间距取值需要兼顾两个维度：间距过大时，主梁的侧向自由长度增加，容易发生平面外弯扭失稳；间距过密则会无谓增加构件重量与焊接、装配工作量，提升材料成本。仿真结果中主梁中段的红色高应力区，恰好对应弯曲弯矩最大的跨中截面，符合简支/固支梁受弯的力学分布特征，说明载荷与约束的施加方式符合实际受力逻辑。

　　在工程应用场景中，这类桁架框架的有限元验算常用于前期方案选型阶段：设计者可以通过调整主梁截面规格、改变横撑排布间距、增减横撑数量，反复比对不同方案下的最大应力与最大挠度，在满足强度储备和刚度限值的前提下选出重量最轻、材料利用率最高的结构形式。云图中两端靠近约束位置的蓝色低应力区，也提示设计者可以在该区域适当选用壁厚更薄的型材，或者在工艺允许的情况下做局部减重开孔，而跨中高应力段则需要保留足够的截面模量，必要时在主梁内侧增设加强衬板。

　　针对连接节点的处理，仿真中横撑与主梁交接位置的应力突变需要结合实际连接工艺判断：如果采用焊接连接，需要对应焊缝位置做焊趾圆角过渡，降低应力集中系数；如果采用螺栓装配式连接，则需要在节点处补强连接角件，避免孔壁挤压失效。整个分析流程完整覆盖几何建模、材料属性赋予、网格离散、约束加载、求解计算到结果后处理，能够帮助结构设计人员直观理解长跨桁架在弯曲载荷下的力流走向，为同类梯架、支撑框架、检修平台骨架的结构优化与强度校核提供可参照的力学分析范例，也可作为有限元学习过程中掌握梁单元、壳单元装配体受力分析的典型练习案例。
