轮毂与平键传动配合装配结构

　　这套轮轴配合装配结构，核心围绕轮毂内孔与传动轴之间的扭矩传递需求搭建，平键作为中间联接件嵌入轴侧键槽与轮毂键槽之间，消除轴与轮毂周向相对转动的间隙，保障旋转动力从轴端稳定输出到轮体，常见于输送设备从动轮、工程机械行走轮、中小型传动绞车卷筒、农业机械驱动轮这类需要大扭矩低速传动的场景。

　　从实际安装边界来看，轮体外侧的法兰盘沿圆周均匀布置了多组安装通孔，可直接对接制动盘、链轮、传动带轮或者行走轮辐，法兰端面的加工基准与轮毂内孔保持同轴，安装后外接部件的径向跳动可以控制在装配公差允许范围内；轮毂中心的通孔公差按照过渡配合选取，装配时可采用压力机压装或者温差法热装，既保证轮体和轴的同轴精度，也避免长期重载运转后轮毂出现轴向窜动。键槽的开设位置选在轮毂内孔侧壁与轴的对应键位，平键的两侧面为主要工作面，装配后键侧面和键槽侧壁保留极小的配合间隙，顶部和轮毂键槽顶面留有微量空隙，避免装配时出现键顶死、轮体无法压装到位的问题。

　　设计过程中首先校核的是键联接的挤压强度，针对不同工况的冲击载荷、正反转切换频次，平键的长度、宽度和高度都对应匹配轴径规格，若单键承载能力不足还可在周向错开180度布置双键，分摊接触面的挤压应力，避免键体发生剪切变形或者键槽侧壁压溃。轮毂的轴向长度根据轴段的支撑跨距设定，足够的配合长度可以分散轴对轮毂的支撑反力，减少轮体运转时的偏摆，轮体外侧的环形减重槽在不削弱整体刚性的前提下削减了不必要的铸件重量，降低旋转部件的转动惯量，设备启停时的冲击载荷也随之减小。

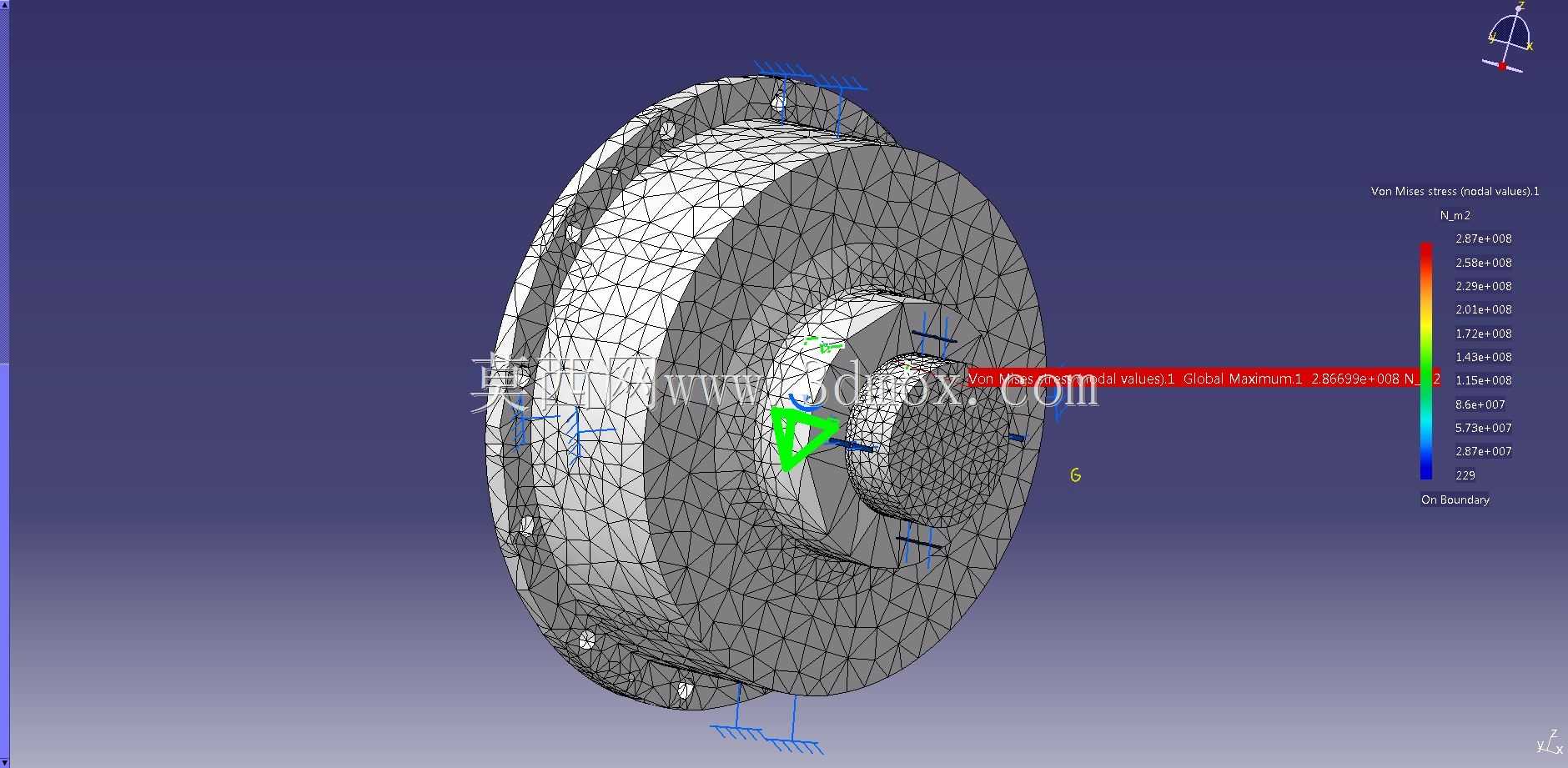

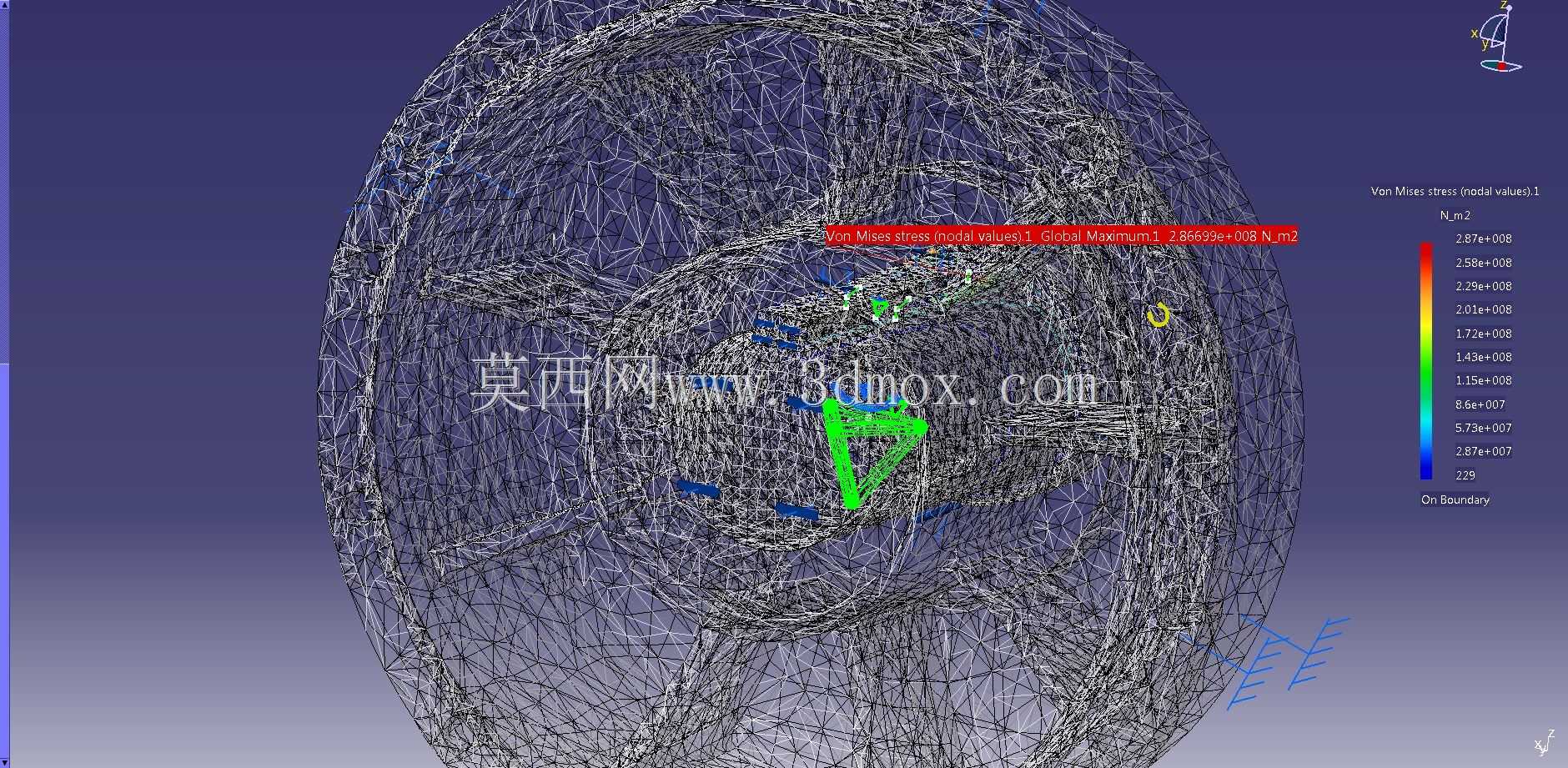

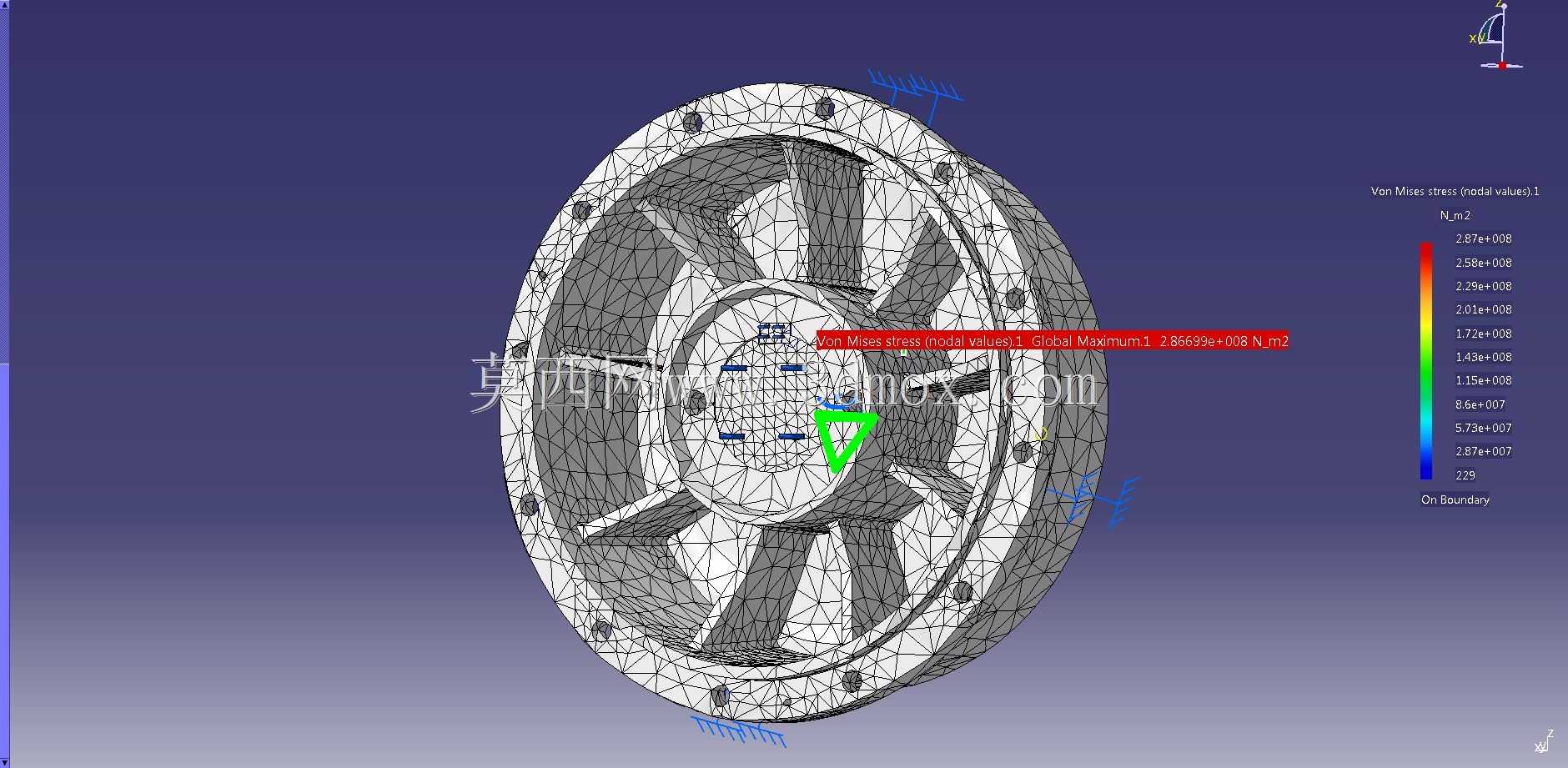

　　网格划分的有限元校验结果可以直观呈现结构的应力分布：最大应力集中出现在键槽的棱角位置，设计时对键槽两端的锐边做了圆角过渡，避免热处理和重载工况下出现应力集中开裂；轮体法兰的安装孔周边也做了局部加厚处理，螺栓锁紧时的压紧力不会让法兰面产生凹陷变形。现场装配时需要先清理轴表面、轮毂内孔和键槽的毛刺与油污，确认键的配合面贴合度达标后，先将平键嵌入轴的键槽内，再对准轮毂键槽将轮体匀速压入轴段，最终轴向定位靠轴肩贴合轮毂端面完成，不需要额外的轴向固定件也能承受常规的轴向载荷。

　　这类联接结构的维护场景也十分明确，设备长期运行后如果出现键磨损、键槽压伤的情况，不需要整体更换轮毂或者传动轴，仅需更换标准平键，或者对磨损键槽进行补焊修复后重新铣削加工，大幅降低备件更换成本。整套装配的所有配合尺寸都遵循通用机械传动的公差标准，不同厂家生产的同规格轴、键、轮毂都可以实现互换，在各类输送线、工程行走机构、绞车驱动端的结构设计中都可以直接参考这套配合逻辑，建模时所有装配约束完全贴合实际装配顺序，干涉检查结果显示轮体、键、轴三者在全行程装配中没有多余干涉，运动仿真下扭矩传递路径连续，完全符合实际工程的使用要求。
