工业冷却系统重型水箱承载钢架

　　这套承载钢架主要服务于厂区冷却循环水系统的高位水箱布设场景，在压缩机站、注塑车间、集中制冷机房这类需要稳定储备冷却用水的工况里，水箱往往需要架高布设，一方面靠自然高差稳定供水压力，减少供水泵频繁启停带来的管路水锤，另一方面也能在水箱下方留出管路阀门、排污接口、液位检测元件的安装与检修空间，避免水箱直接落地带来的底部锈蚀、积水浸泡问题。

　　从现场布设逻辑来看，这类支架的顶部框架尺寸完全匹配配套矩形储水箱的底面轮廓，顶面纵横排布的型钢梁形成均匀的承载网格，不会让水箱底板出现局部悬空。常规同规格支架适配的储水容积在数十立方米级别，满载时水体自重加上水箱本体、附属管路、检修人员活荷载，总承重可达数十吨，因此立柱选型没有采用薄壁装饰型材，全部选用热轧型钢制作，四根主立柱垂直落地，柱脚搭配带锚栓孔的焊接底板，安装时直接通过膨胀螺栓或者预埋地脚板固定在混凝土设备基础上，基础顶面需要提前做找平处理，保证四个柱脚受力均匀，避免出现偏载倾覆的隐患。

　　结构受力的设计思路上，顶部承载层先由沿水箱长边方向布置的主横梁承担水箱传递下来的线荷载，再通过短向次梁把荷载分散传递到四根主立柱顶端；立柱之间除了基础位置的横向连系梁之外，还在立柱中段交叉布置了斜向支撑，斜撑两端分别和立柱、底梁焊接固定，形成稳定的三角受力体系，既可以抵消水箱充水、排水过程中产生的水平晃动荷载，也能抵御车间内横向风载、意外侧向撞击带来的形变，避免支架出现侧向失稳。所有型钢的连接节点都采用满焊工艺，焊缝位置提前做坡口处理，保证焊透强度，后期整体做除锈防腐涂装，适配车间内潮湿、带轻微水汽腐蚀的运行环境。

　　安装边界方面，支架落地 footprint 略大于顶部水箱的投影尺寸，立柱外侧和周边墙体、设备之间需要留出至少半米以上的检修通道，方便人员定期检查焊缝、紧固柱脚锚栓、清理支架表面积灰；支架顶面标高通常设置在两米以上，保证水箱底部出水口和下方冷却水泵入口之间有足够的静压头，避免水泵运行时产生气蚀。顶部框架的型钢上表面可以配套铺设防滑花纹钢板作为检修平台，周边临时加装防护栏杆，方便人员上去操作水箱进水阀、清理液位计。

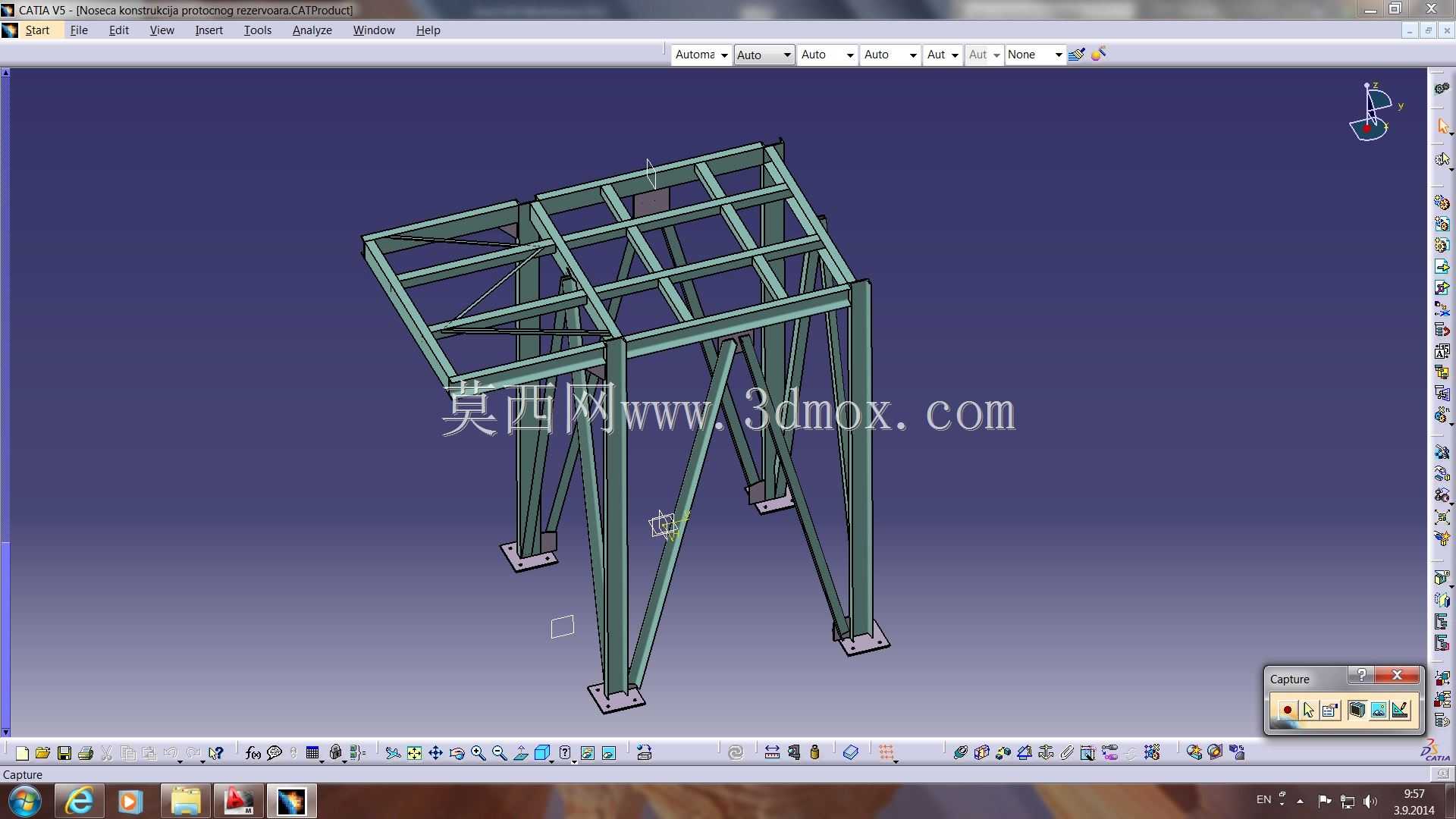

　　在三维建模过程中，所有型钢构件都按实际热轧型材的截面尺寸绘制，柱脚底板、加劲肋、斜撑连接节点都做了1:1还原，没有做简化省略，结构工程师可以直接在模型里校核梁柱的挠度、长细比，统计型钢下料长度，也可以提前模拟水箱、管路、爬梯的装配干涉，在预制加工前就调整梁的开孔位置、斜撑的避让角度，减少现场安装时的切改返工量。这类支架不同于临时焊接的简易架体，所有受力构件的排布都经过荷载验算，既不会因为冗余设计造成型钢材料浪费，也不会因为构件截面选得过小出现满载下挠、焊缝开裂的风险，完全适配工业场景长期连续运行的承载需求。
