双U型截面组合垂直承重梁屈曲校核

　　该构件属于重载支撑体系里的纵向主受力梁，常见于大跨度工装架、重型输送线龙门架、仓储高位承重骨架以及大型设备的立式支撑段，承担沿梁轴向传递的集中压载与配套结构传来的附加弯矩，工况里轴向压力可达120kN，属于典型的压弯耦合承重件，一旦发生侧向失稳，会直接导致整套支撑结构垮塌，因此在结构设计阶段必须优先完成屈曲稳定性校验，而非仅校核常规静强度。

　　梁体整体采用双U型冷弯型材搭配中间连接平板的拼焊组合形式，两个开口相对布置的U型截面分列两侧，中间通过通长平板将二者连为整体封闭类箱型截面，所有板材与冷弯U型材的名义厚度统一取6mm，该厚度选型兼顾了冷弯折弯工艺的成型可行性、焊接作业的熔透控制难度以及承重工况下的壁板局部抗凹能力，避免薄板在压应力作用下先于整体梁发生局部波浪形失稳。

　　从截面受力逻辑来看，单独的单片U型冷弯梁截面回转半径偏小，弱轴方向的长细比过大，在轴向压力作用下很容易绕弱轴发生侧向弯扭失稳，无法独立承担百千牛级的轴向压载；而将两片U型梁通过中间平板连接后，组合截面的弱轴惯性矩获得大幅提升，截面材料分布向远离形心轴的两侧拓展，相同材料用量下截面回转半径显著增大，长细比被控制在许用范围内，同时中间平板还可作为两片U梁的侧向约束支撑，有效抑制单肢型材的局部屈曲与整体扭转变形。

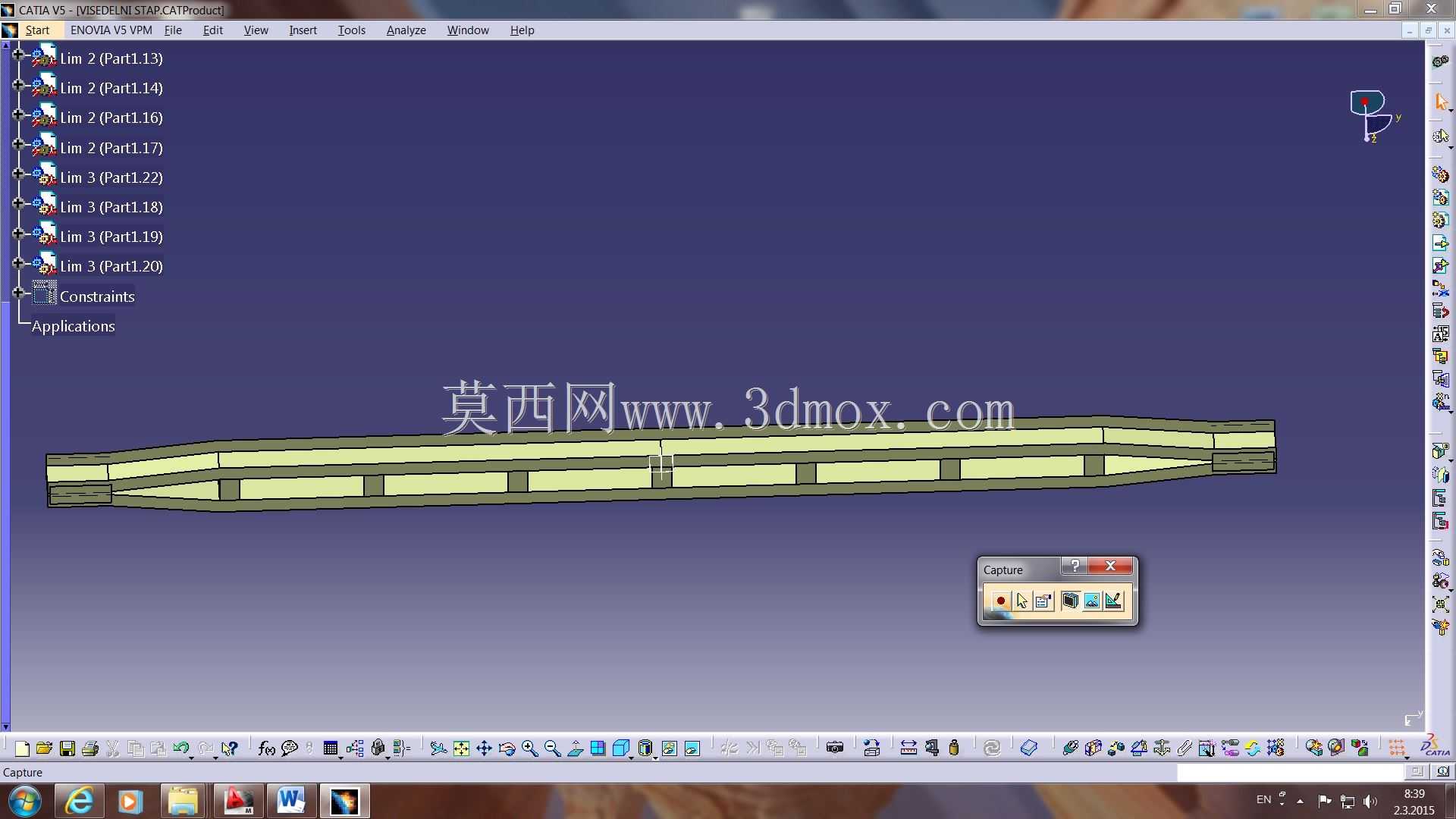

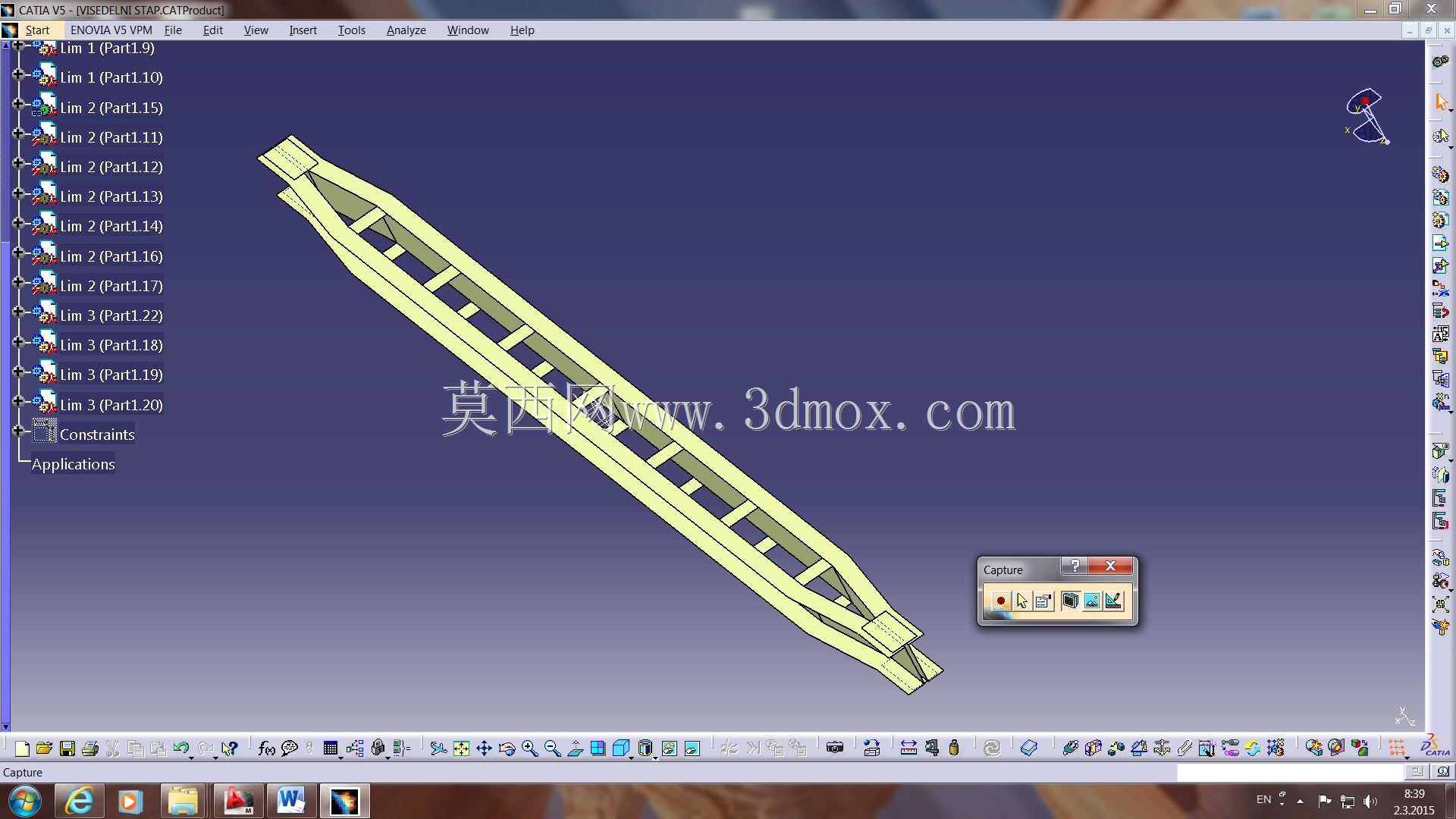

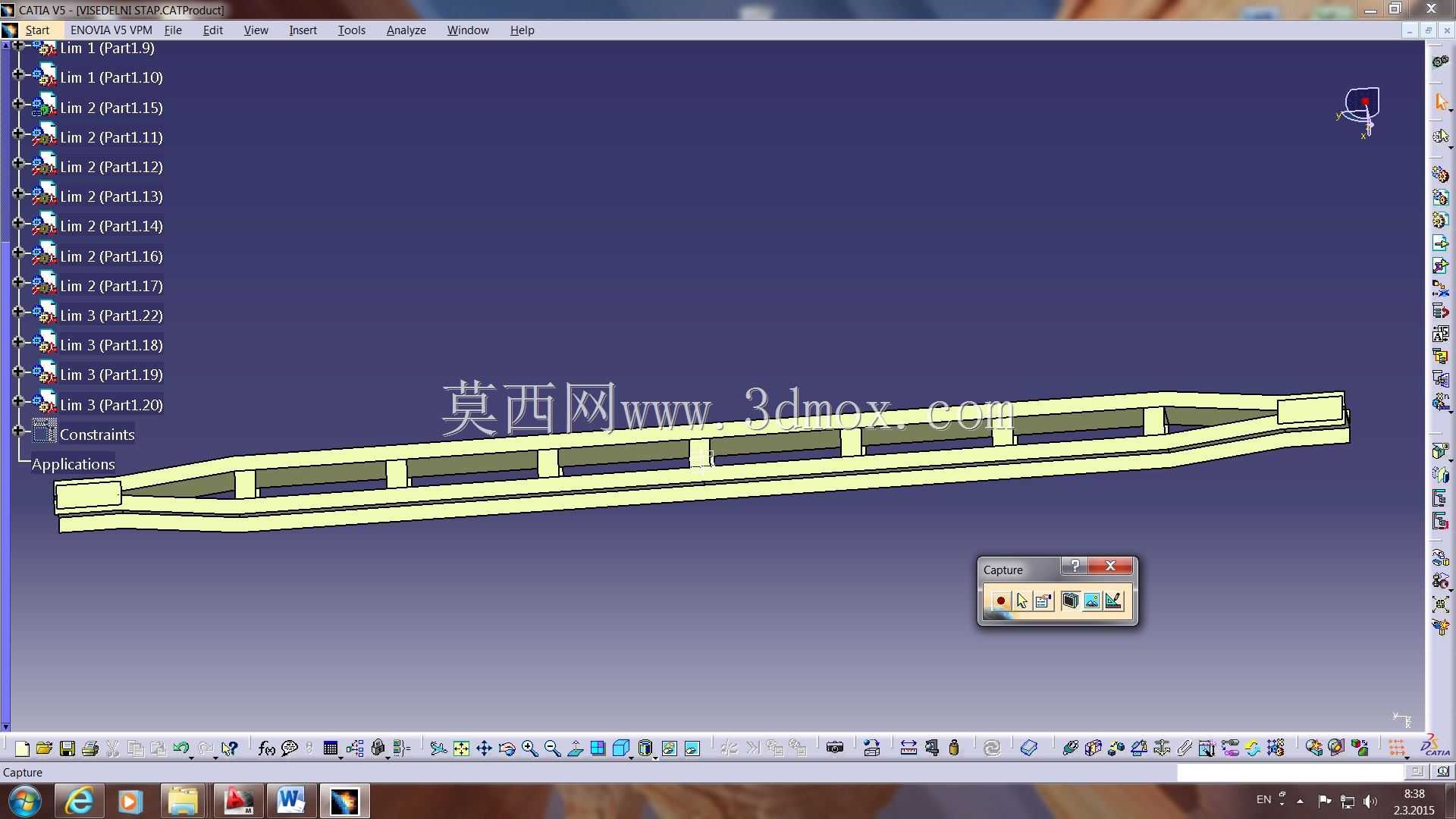

　　建模过程中先分别绘制两侧U型冷弯型材的拉伸特征，冷弯折弯处按照实际冲压工艺预留折弯圆角，避免直角特征带来的应力集中失真；中间连接平板按照装配定位关系与两侧U梁的腹板贴合，焊缝位置在模型中以贴合面形式体现，后续屈曲分析时按照绑定约束处理，还原拼焊结构的整体传力特性。梁体两端按照实际安装工况设置约束边界，一端模拟固定铰接支座、限制全部平动自由度，另一端模拟加载端，仅保留轴向加载方向的位移自由度，约束其余侧向位移与转动，模拟现场支座的实际限位能力。

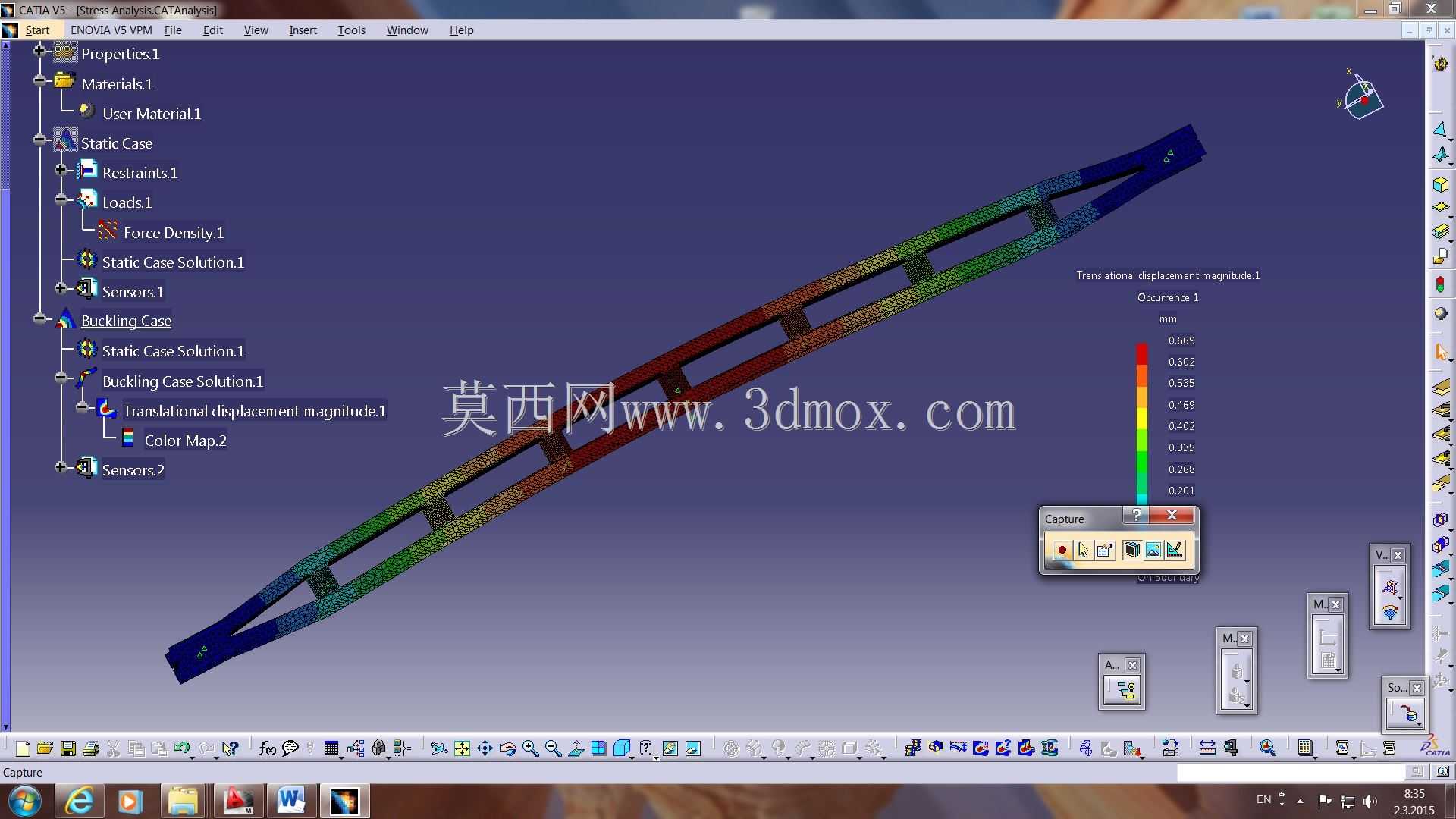

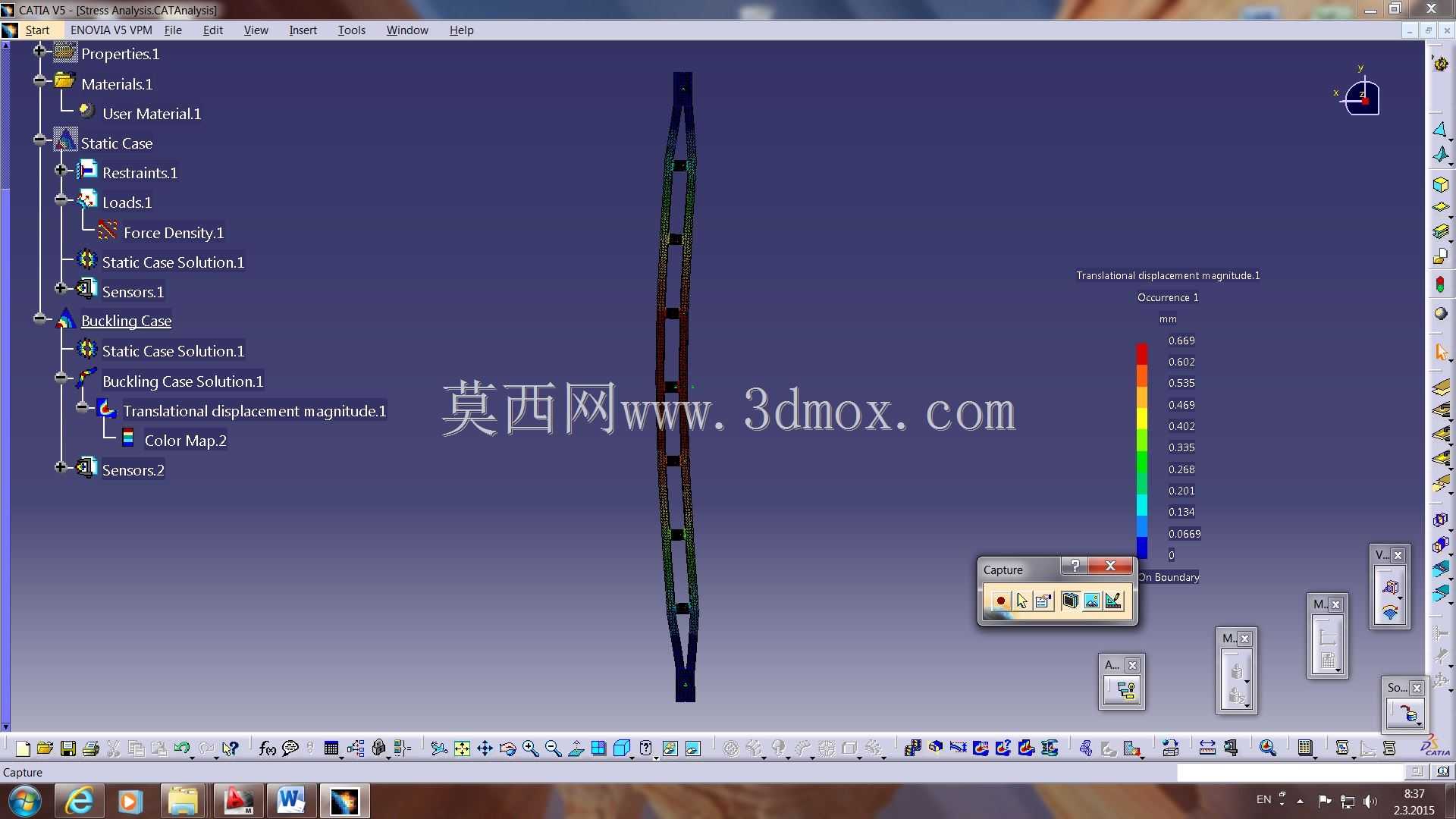

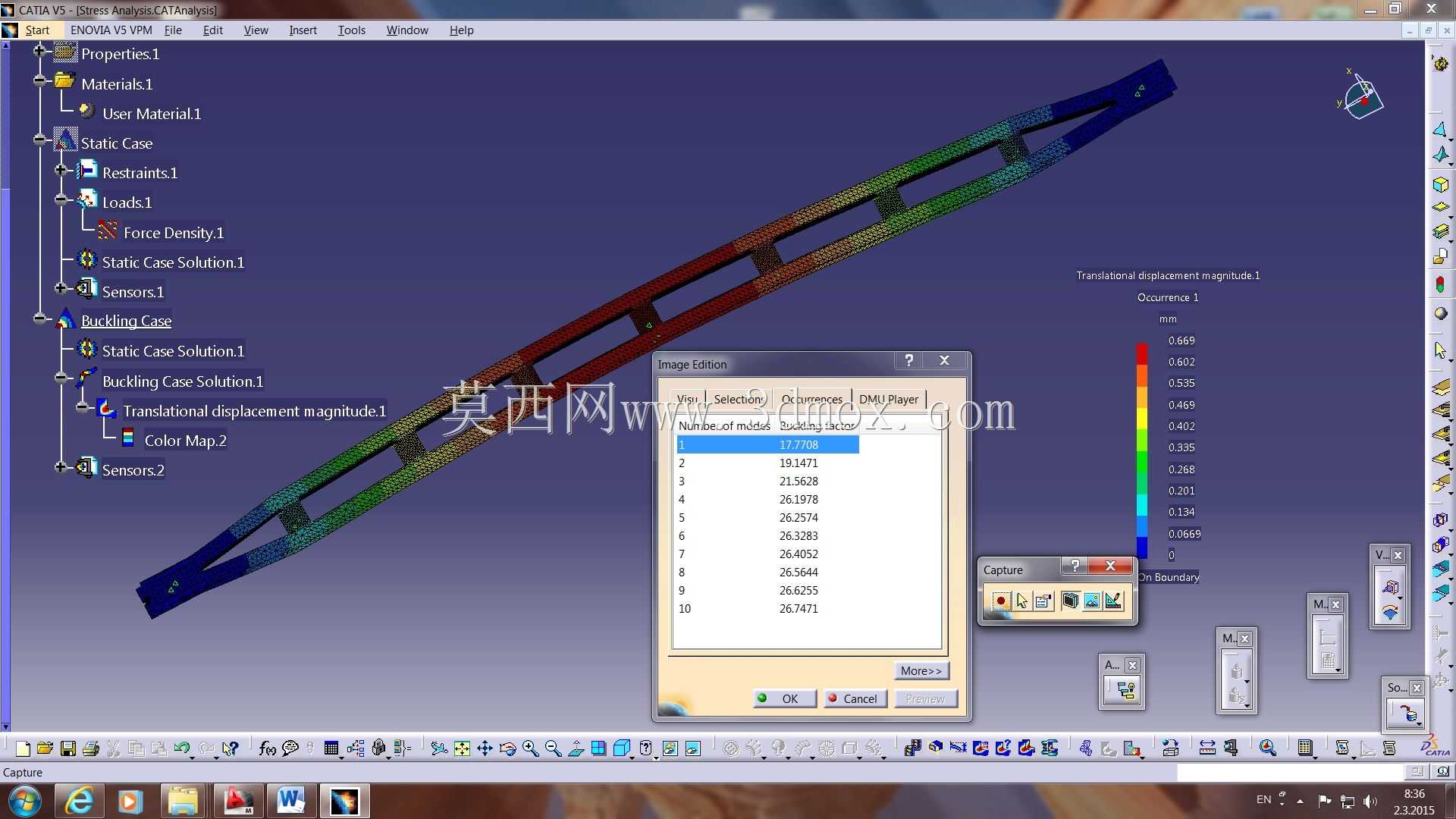

　　屈曲校核环节先施加给定的120kN轴向工作载荷，先完成线性静力学分析获取梁体的基础应力分布，确认各壁板的静强度应力水平低于材料屈服阈值后，再引入线性屈曲求解模块，提取前几阶屈曲模态与临界失稳载荷因子，重点观察第一阶模态的变形形式：若第一阶为整体侧向弯曲失稳，则需要调整梁体侧向支撑间距或加大组合截面宽度；若第一阶为U型梁腹板或翼缘的局部鼓曲，则需要在对应位置增设加劲肋、适当加厚板材或优化U型截面的肢长比例。

　　从安装边界来看，该梁两端的连接孔位、支座贴合面均在模型中按实物尺寸还原，现场装配时梁体轴向需与加载中心线严格对中，避免初始偏心带来的附加二阶弯矩，偏心距过大会大幅降低实际临界失稳载荷；梁体侧向若配套有横向联系梁或附属平台结构，可在稳定性计算时将其视作弹性侧向支撑，进一步减小梁的侧向计算长度，提升整体稳定承载余量。

　　结构细节上，6mm厚板材的拼焊工序需控制焊接热输入，减少焊后角变形与残余应力，残余压应力区域会提前诱发局部屈曲，因此建模分析时若要获得更贴近实际的结果，可将焊接残余应力场以初始应力形式导入屈曲分析工况；梁体沿长度方向的截面尺寸保持一致，两端过渡区域做平缓收边处理，避免截面突变造成的应力集中与局部刚度突变，防止失稳首先在截面突变位置触发。

　　在工程应用中，这类组合截面承重梁相比整根轧制型钢，具备材料利用率高、截面尺寸可按需定制、冷弯加工无需大型热轧模具的优势，适合非标准重载支撑场景的小批量定制生产；设计阶段通过三维建模完成屈曲稳定性预判，可在实物下料前就排查出长细比超标、局部刚度不足、支撑布置不合理等隐患，避免样机试制完成后再做结构补强带来的工期与材料浪费，同时也能为后续梁体的涂装、运输、吊装工序提供完整的三维尺寸依据，吊装点位的选取也可参考屈曲模态的变形节点，避开刚度薄弱区域，防止吊装过程中发生临时变形。
