斗轮挖掘机大直径长轴电缆卷筒结构

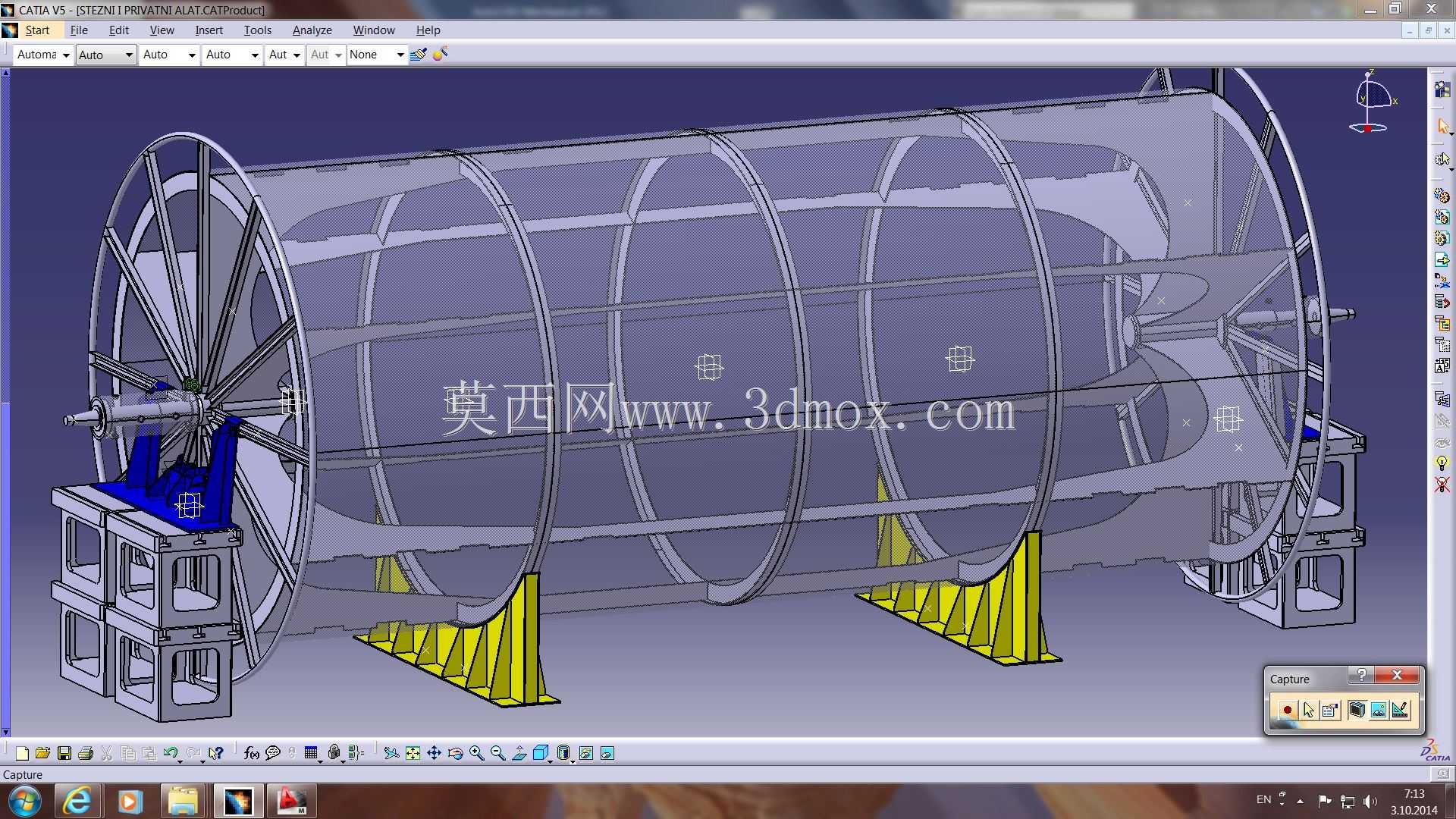

　　斗轮挖掘机长期在露天矿场、散料堆场、港口取料线等区域连续作业，整机行走、斗轮切削、回转俯仰和输送机构都需要稳定供电。设备作业半径大、移动距离长，固定供电方式难以覆盖取料轨迹，因此电缆卷筒成为移动供电系统中的关键部件。该结构围绕直径约3米、长度约8米的卷筒主体展开，重点解决大型卷筒轴系在常规加工条件下难以整体制造的问题。

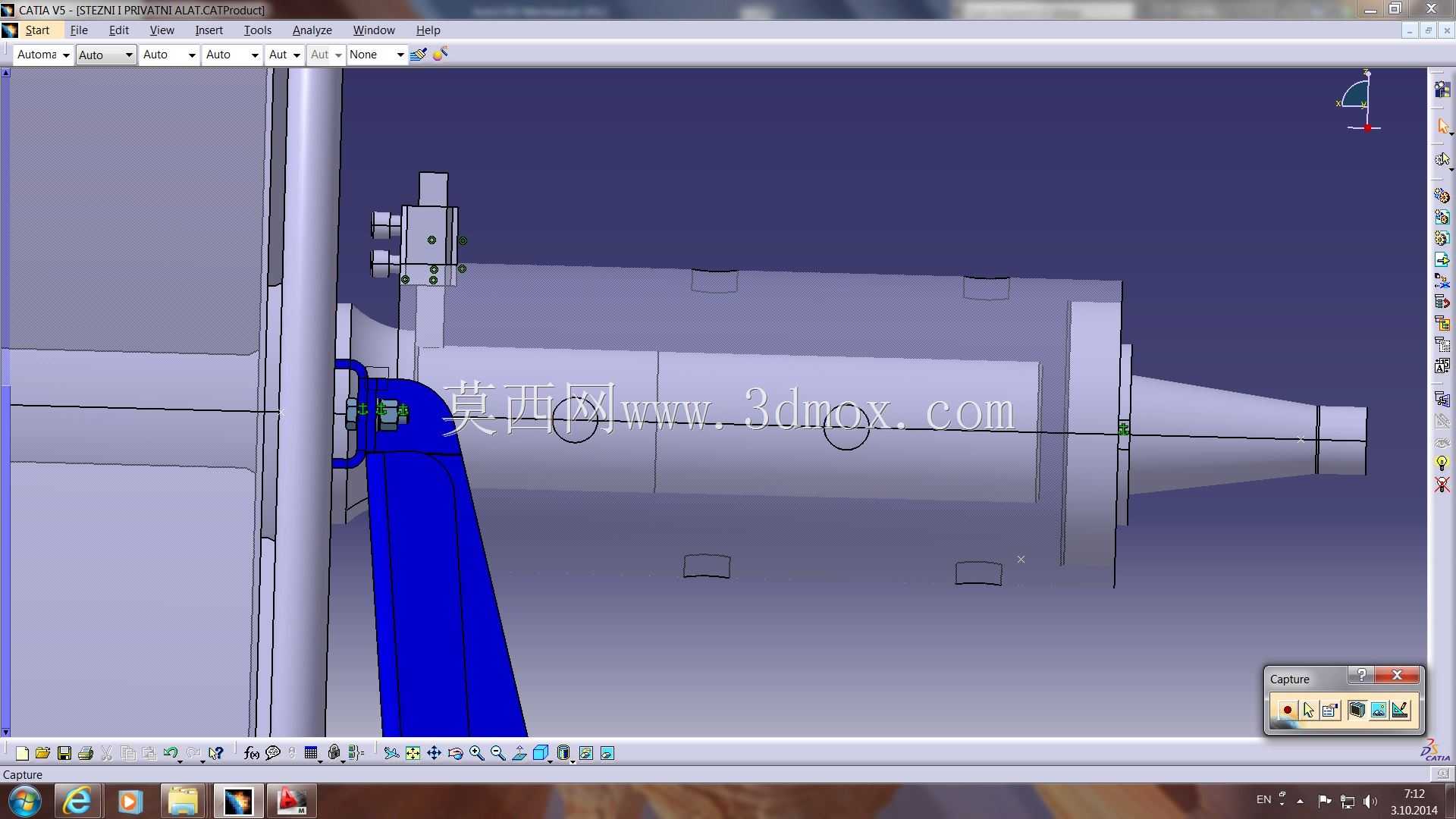

　　常规思路会把卷筒两端支撑轴与筒体作为一体或大尺寸整体件处理，但这种尺寸已经超出普通车床的装夹和加工范围。若强行安排整体轴加工，不仅需要超长床身、大回转直径设备，还会带来吊装、找正、切削变形和运输困难。现场方案没有追求单一超大零件，而是把卷筒承载、回转支撑和安装连接拆成可实现的结构单元：筒体承担电缆缠绕空间，两端通过锥形或阶梯式支撑结构与机架连接，关键支撑部位借用成熟机床刀杆及更大规格设备的标准部件作为支撑基础。

　　这种处理方式的核心，是把“必须在一台车床上完成整根长轴”的制造约束，转化为多个可加工、可装配、可校核的部件。筒体外形保持较大的缠绕直径，能够降低电缆弯曲频次，减小收放缆时的弯折应力；长度方向预留足够的排线宽度，使动力电缆在斗轮挖掘机往复行走过程中能够逐层缠绕，避免叠缆、咬缆和侧向挤压。端部支撑结构向中心收拢，既为轴承座、连接法兰和机架安装留出空间，也让载荷从筒体壁面较平顺地传递到支撑轴线。

　　从安装边界看，卷筒不是孤立部件，必须与斗轮挖掘机的机架、滑环供电箱、导向架、电缆张力装置和行走联锁逻辑协同。筒体外侧需要保留电缆缠绕余量，端部还要考虑电缆引入、滑环接线和维护拆装空间。支撑组件落在机架两侧时，安装面的同轴度、轴承座中心高和地脚连接刚度都会影响卷筒转动阻力。若两侧支撑不同轴，长筒体旋转时会产生周期性附加弯矩，轻则造成电缆排线不齐，重则使轴承发热、连接螺栓松动。

　　结构设计中，筒体壁厚、端部加强圈和支撑连接区需要重点关注。卷筒受载并不只是电缆自重，满缆状态下还包括缠绕张力、启停冲击、设备行走拖拽以及室外风载、泥水和粉尘带来的环境影响。大直径筒体若刚性不足，旋转过程中会出现椭圆变形，导致电缆层间松紧不一致；若刚性过度，则重量增加，驱动扭矩和机架载荷同步上升。因此在三维结构里，端部过渡区采用连续加强和合理的连接分布，使筒体、锥段、轴座之间形成较稳定的传力路径。

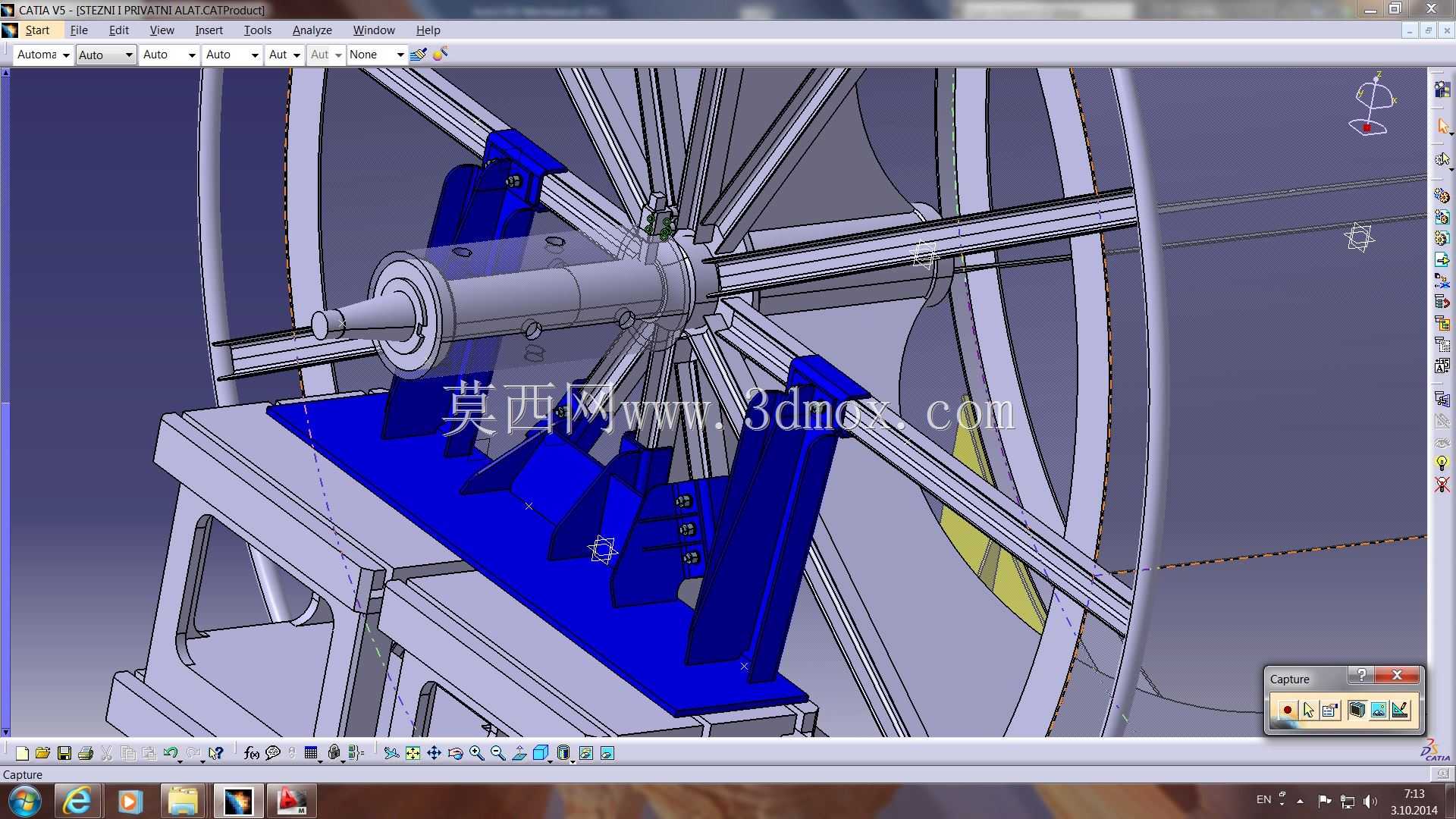

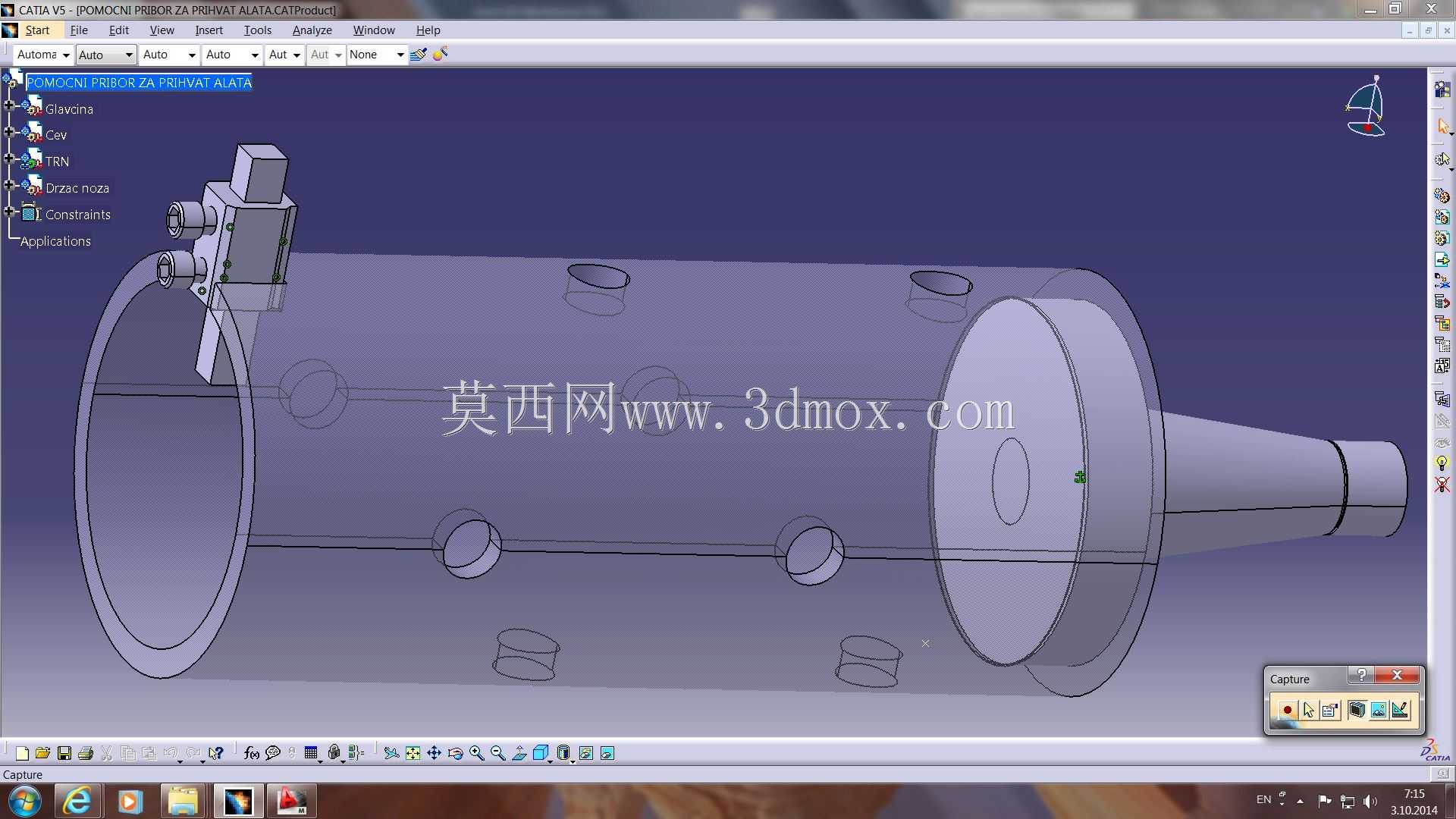

　　借用标准支撑部件的思路，对工程实施很有现实意义。大型矿山设备维修往往远离成套加工中心，现场可利用的机床、吊装能力和备件条件有限。采用通用性较强的支撑件，可以减少非标超长轴的定制比例，降低单件报废风险；磨损后也便于按标准规格更换轴承、支撑套或连接元件。结构建模时需要把这些标准件的真实外形、配合面、紧固位置和干涉范围完整表达，而不是只画一个简化轴段，否则现场装配时容易出现刀具、扳手或吊装索具无法操作的问题。

　　卷筒的实际功能还体现在电缆收放与设备运动的匹配上。斗轮挖掘机取料时经常前进、后退、小幅转向，电缆不能始终处于松弛拖地状态，也不能被强行拉紧。卷筒结构需要为制动、驱动或张力控制机构提供安装接口，使电缆随设备移动同步放出或回收。筒体直径较大，有利于在相同电缆长度下减少转动圈数，降低滑环和传动机构的动作频率；同时，较大的弯曲半径也更适合重型矿用电缆，有利于保护电缆内部芯线和外护层。

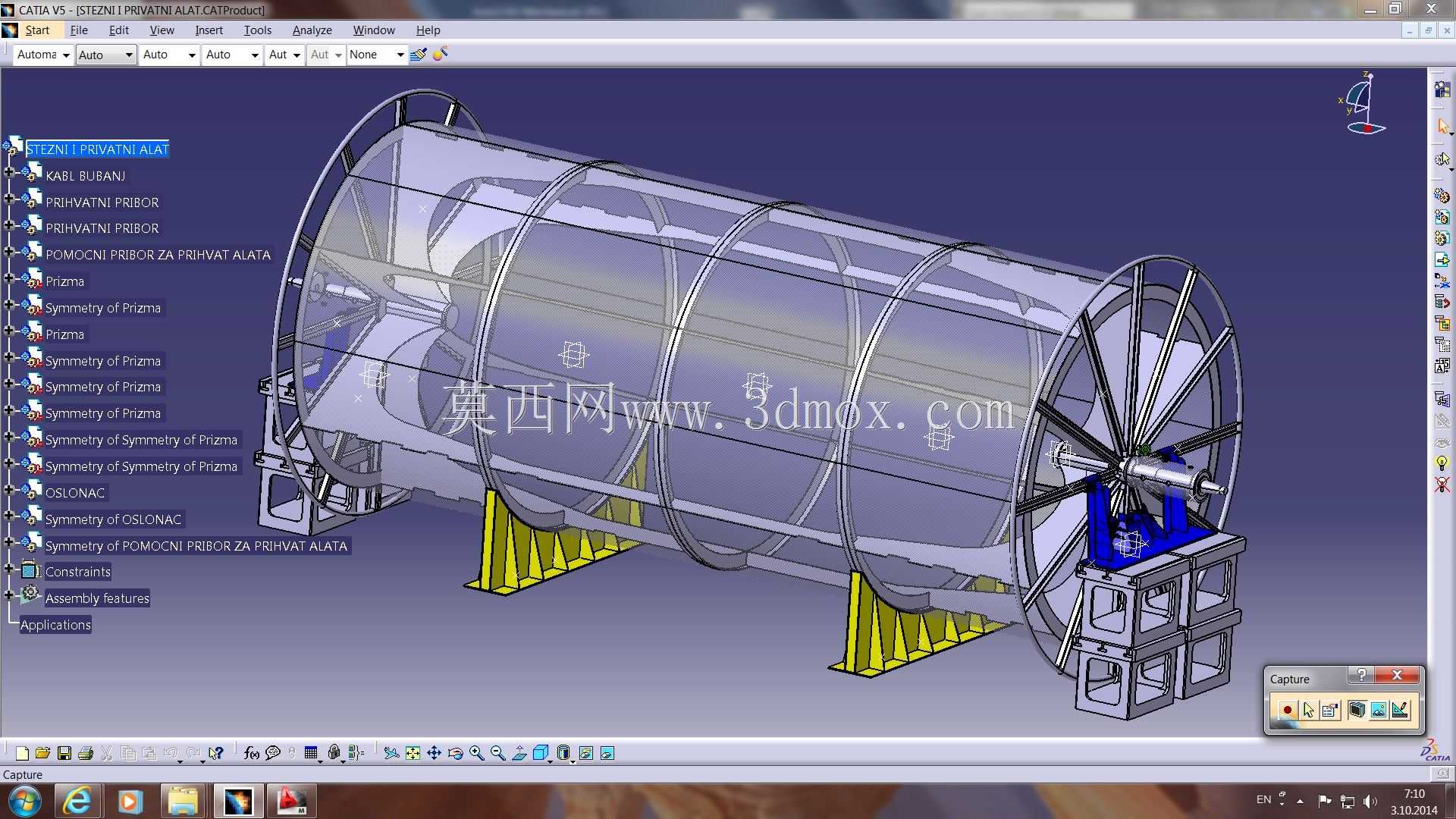

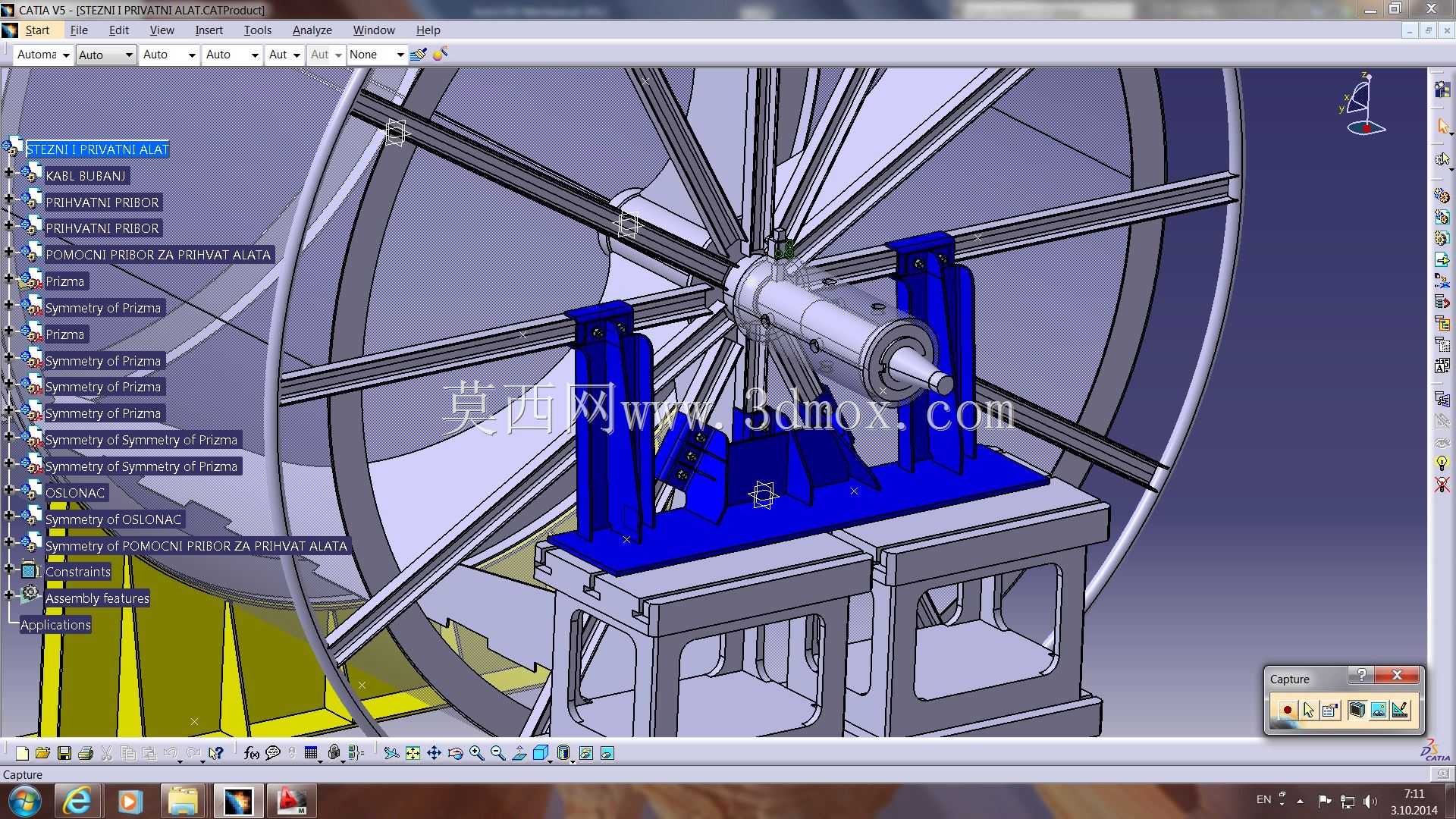

　　在三维建模过程中，应优先建立筒体中心线、两端支撑中心和机架安装基准，再围绕基准铺设筒体、锥段、连接法兰、支撑座及紧固件。这样可以及时检查长跨距结构的同轴关系和装配间隙。端部靠近机架的位置要留出轴承润滑、螺栓拆装和检修通道；筒体表面与导向架之间也要保留安全距离，防止电缆接头或压线滚轮通过时摩擦机架。对于蓝色支架类外部构件，模型中还需确认其与卷筒旋转外圆的最小间隙，避免在满缆直径增大后发生碰撞。

　　该结构的价值不在于复杂外观，而在于面对超大尺寸制造限制时给出可落地的机械解决方案。它把矿山现场的供电需求、卷筒缠绕特性、轴系支撑刚度、普通机床加工能力和标准件复用条件结合在一起，使大规格电缆卷筒能够在有限制造条件下完成加工、装配和维护。对从事散料搬运设备设计的人来说，这类结构提醒设计者：尺寸超限并不意味着只能依赖更大设备，拆分载荷路径、复用成熟支撑件、明确安装边界，同样可以得到可靠的工程结构。
