该结构对应齿轮批量加工中常用的滚齿刀具,主要布置在滚齿机主轴与尾座顶尖之间,用于外啮合直齿、斜齿圆柱齿轮以及蜗轮齿坯的连续展成切削。刀具整体呈带内孔的圆柱蜗杆形态,外周按螺旋线排布多圈切削齿,工作时刀体随主轴高速旋转并形成主切削运动,齿坯按固定传动比同步回转,工作台沿齿宽方向完成轴向或径向进给,依靠渐开线展成关系在毛坯上连续切出完整齿形。相比单片盘形成形铣刀,滚削方式没有逐齿分度的空程停顿,刀齿沿螺旋方向依次切入切出,切削负荷分配均匀,适合汽车变速箱、减速器、机床主轴箱、工程机械传动箱等中大批量齿轮零件的粗加工与半精加工。

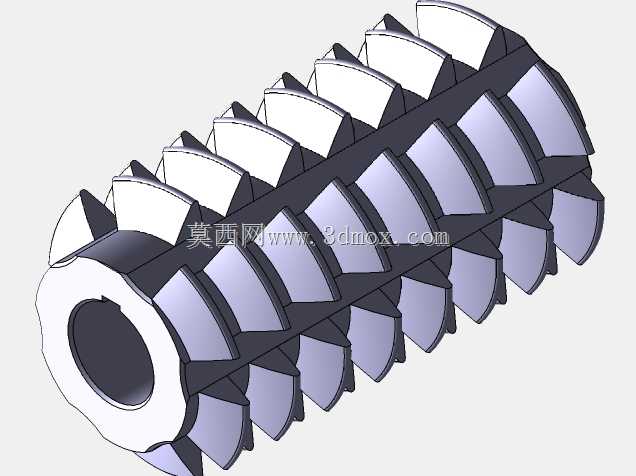

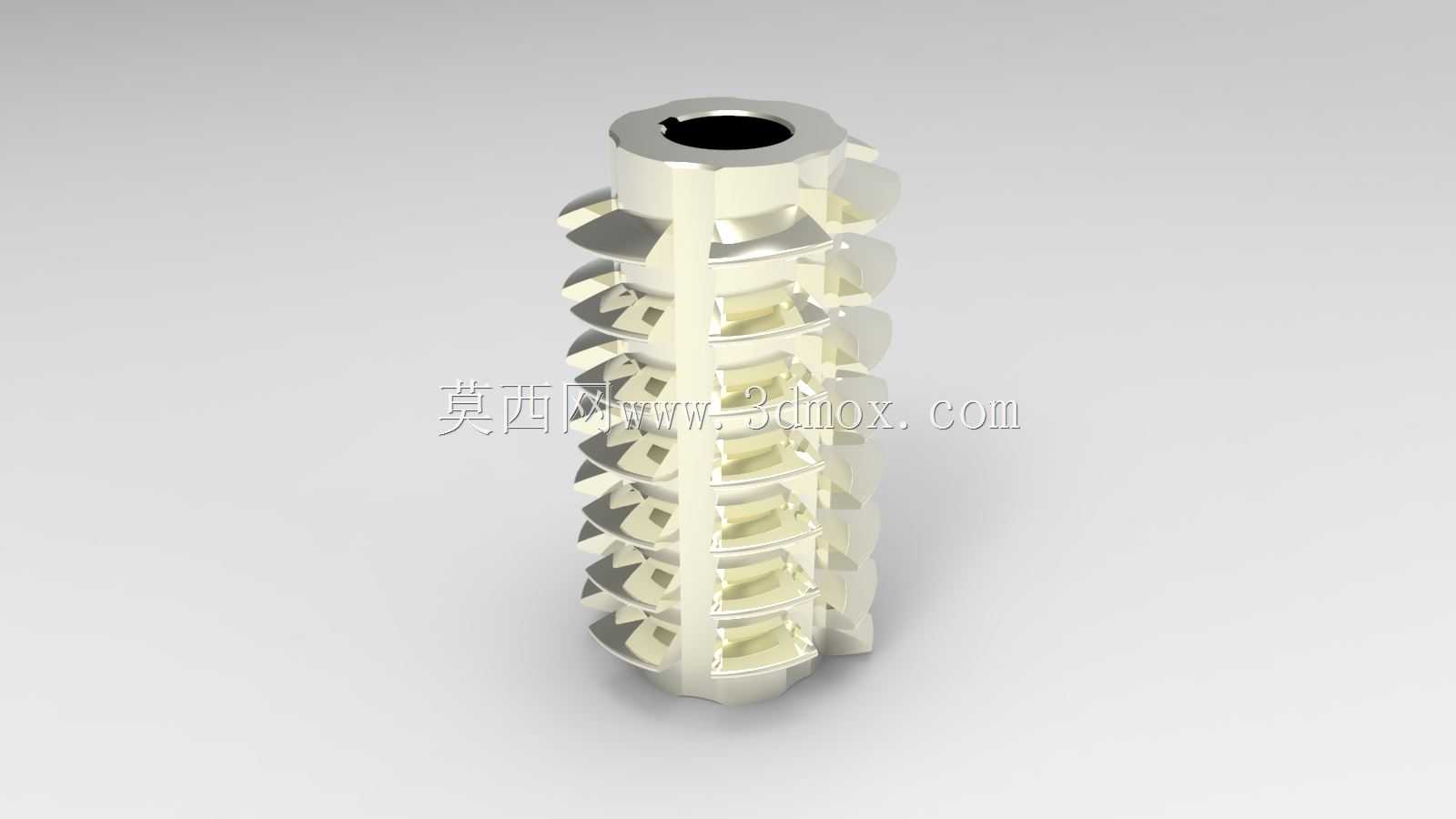

从结构特征看,刀体中心设置贯通安装孔,用于穿入滚刀刀杆并通过端面键或锁紧螺母传递扭矩;内孔与刀杆采用小间隙配合,装配时需控制径向跳动和轴向窜动,否则会直接放大齿距累积误差并造成齿面波纹。刀体两端保留平整支承端面,端面与内孔轴线的垂直度是安装校核重点,压紧时应交替施力,避免刀杆弯曲。外周刀齿沿多头螺旋槽分布,每个刀齿具有前刀面、侧切削刃和顶刃,齿背经过铲背处理,重磨前刀面后仍能保持原有齿形轮廓,这是滚刀能够长期维持齿形精度的关键。
齿形设计围绕展成切削原理展开,滚刀的法向齿形相当于与被加工齿轮啮合的齿条齿廓,刀齿侧面在连续相对运动中包络出工件渐开线齿面。建模时需要重点处理螺旋槽导程、刀齿齿数、前角、后角、铲背量和容屑槽之间的关系。直槽或螺旋槽形式会影响排屑顺畅程度和切削刃实际工作角度:大直径、大螺旋升角刀具常采用螺旋容屑槽,使两侧刃切削条件更接近;小规格刀具则可采用直槽以简化制造与刃磨。刀齿顶部参与齿根圆及过渡曲线切削,侧刃负责齿廓主体成形,齿根圆角不能随意简化,因为它会影响被加工齿轮齿根过渡曲线,进而关系到轮齿弯曲强度。
实际选型时,刀具外径、长度、内孔直径和齿部有效工作长度必须与机床刀杆空间、尾座顶尖行程及工件齿宽匹配。外径过小会限制切削线速度并增大刀杆挠曲,外径过大则可能与齿坯、夹具或机床护罩发生干涉;有效切削长度应覆盖工件齿宽,并预留切入、切出距离,避免边缘刀齿过载崩刃。加工斜齿轮时,还需根据滚刀螺旋升角和工件螺旋角调整刀架扳转角度,使刀具切削方向与工件齿向一致。
三维建模过程中,内孔、端面、容屑槽、刀齿螺旋阵列和铲背面是容易出现误差的部位。齿形不能只按外观螺旋片堆叠,而应保证相邻刀齿在展成方向上的相位关系;容屑槽底部需保留足够圆角,减少热处理和切削时的应力集中;刀齿刃口应体现合理棱边与退刀空间,避免模型出现零厚度几何体。用于工程校核时,还可结合刀杆直径、支承跨距和切削力方向检查装夹刚性,并在装配环境中模拟滚刀与齿坯的中心距、进给行程和外围干涉边界,从而为齿轮加工工艺编制和刀具采购代用提供直观依据。
