深沟球轴承6006内部结构三维拆解展示

　　在中小型旋转传动装置的支承环节里，6006系列深沟球轴承属于应用覆盖面极广的一类标准件，从普通异步电机的输出端支承、小型齿轮箱的中间轴定位，到轻工输送线的从动辊筒、家用通风设备的叶轮轴，再到办公自动化设备的旋转工位，都能见到该尺寸段轴承的身影。这类轴承承担的核心作用，是在轴系高速旋转过程中约束轴的径向窜动，同时兼顾一定量的双向轴向载荷，把轴与机架之间的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，大幅降低运转过程中的功率损耗与接触面磨损。

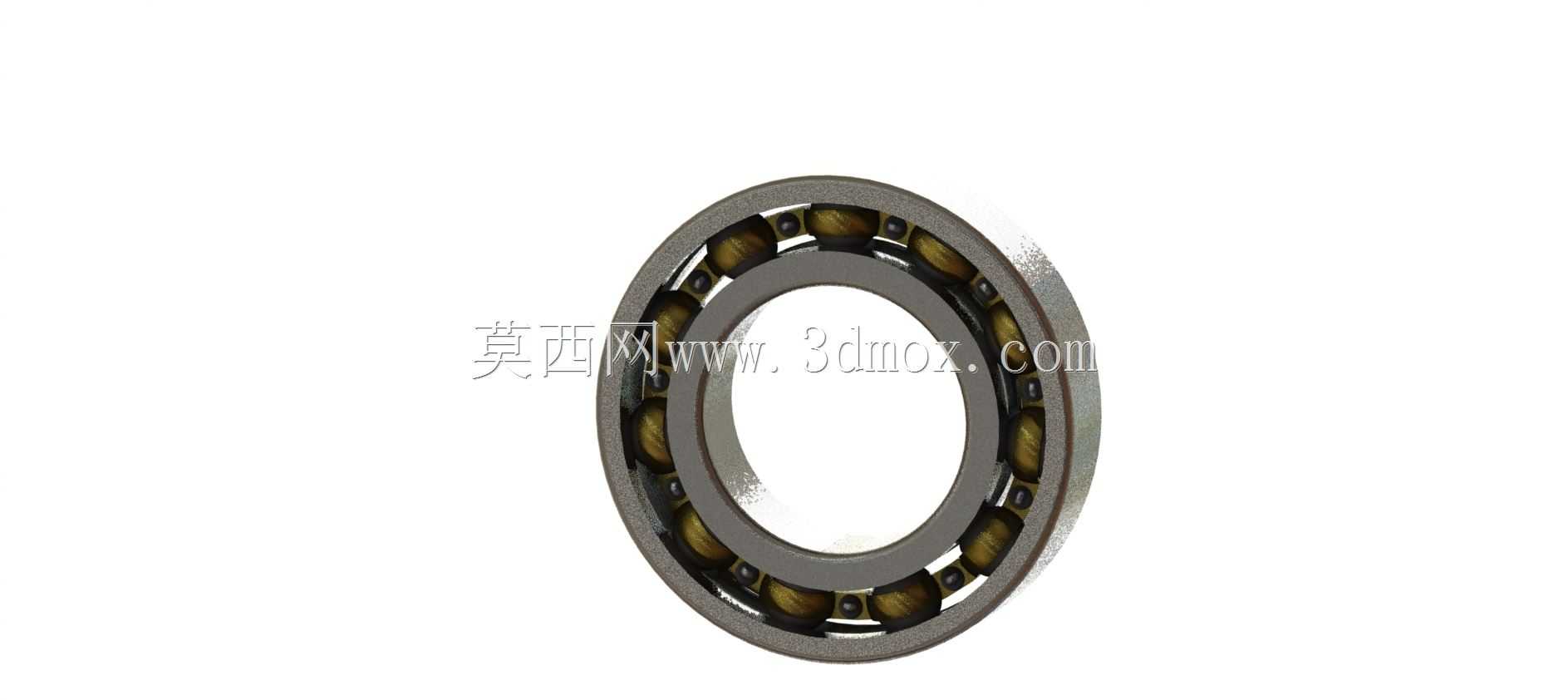

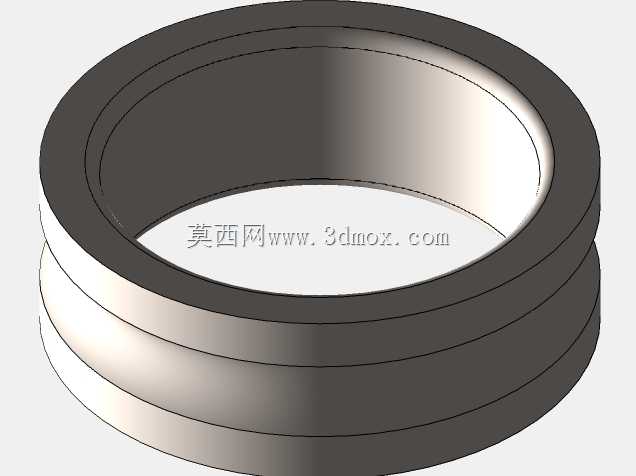

　　从本次三维结构的呈现细节来看，模型完整还原了剖开状态下轴承的全部内部组成：外侧的外圈滚道、内侧与轴配合的内圈、沿圆周均匀排布的钢制滚动体，以及分隔相邻滚珠、避免滚动体直接接触摩擦的冲压保持架都清晰可见。实际选型设计时，首先要明确的安装边界参数为内径30mm、外径55mm、宽度13mm，这几个尺寸直接决定了轴颈的配合公差、轴承座孔的加工尺寸以及轴向安装空间的预留量。轴与内圈的配合通常根据载荷性质选择过渡或者小过盈配合，座孔与外圈则多采用过渡配合，既保证运转时内圈和轴同步转动不发生跑圈，也方便后期维护时的拆装作业。

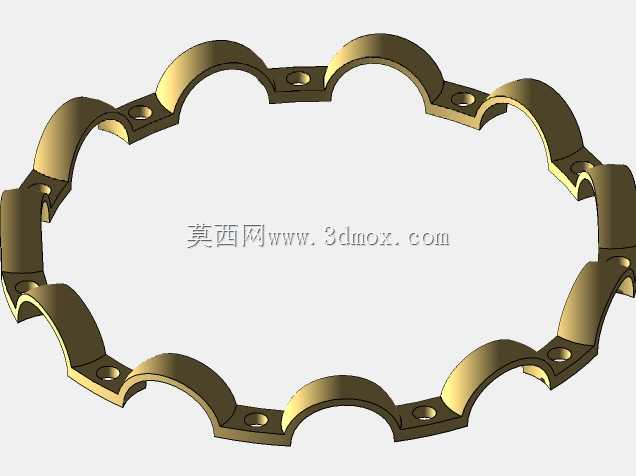

　　设计思路层面，深沟球轴承的滚道截面采用与滚珠曲率高度匹配的圆弧槽，滚道的曲率半径略大于滚珠半径，这种结构让滚珠在承受径向载荷时可以和滚道形成足够大的接触面积，分散接触应力，同时在轴系出现少量对中误差、或者受到不大的轴向冲击力时，滚珠依然可以保持和滚道的正常接触，不会出现卡滞。保持架采用浪形冲压结构，兜孔把每一颗滚珠约束在固定的周向位置，运转时引导滚珠在滚道内有序滚动，避免相邻滚珠互相碰撞、摩擦产生额外发热，这一点在高速运转工况下尤为关键——如果没有保持架的分隔，滚动体密集侧会出现相互挤压，空载拖动扭矩会明显上升，温升也会快速超出润滑脂的允许工作范围。

　　在实际设备布局里，这类薄壁系列的6006轴承尤其适合径向安装空间受限的场合：相比同内径的6206轴承，它的外径更小、宽度更窄，能让支承部位的结构做得更紧凑，很多手持电动工具、小型伺服电机的端盖支承位都会优先选用该系列。布置轴系时通常会在轴承的两侧预留密封或者防尘盖的安装空间，开放式结构的轴承需要在腔室里填充适配工况温度的润滑脂，两侧搭配油封或者挡圈防止润滑脂泄漏、同时阻挡外界的粉尘、切削液进入滚道工作面。如果是在粉尘较多的建材输送设备、或者有喷淋工况的食品加工设备上使用，一般会直接选用带双面防尘盖或者橡胶密封的变体型号，不需要后期额外加注润滑，维护周期可以大幅拉长。

　　建模过程中还原内部剖切结构，对结构工程师的实际工作价值很高：在做整机装配的干涉检查时，可以直观看到滚珠和保持架的运动包络空间，确认轴肩、套筒、端盖这些相邻零件不会和轴承的运动部件发生摩擦；同时在给新人讲解轴系支承原理时，剖开的模型能直接展示载荷从轴传递到内圈、再经过滚珠传递到外圈、最后分散到轴承座的完整传力路径，比二维剖面图的感知要直观很多。装配设计时还要注意轴肩的高度不能超过内圈的倒角尺寸，座孔的台肩高度也不能高出外圈的拆卸接触面，否则后期用拉马拆卸轴承时没有受力支点，很容易把滚动体或者滚道压伤，导致轴承提前失效。
