手动压合式万向节传动工装结构

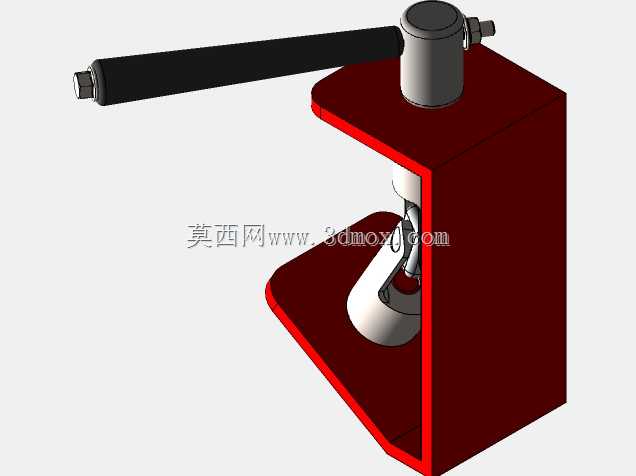

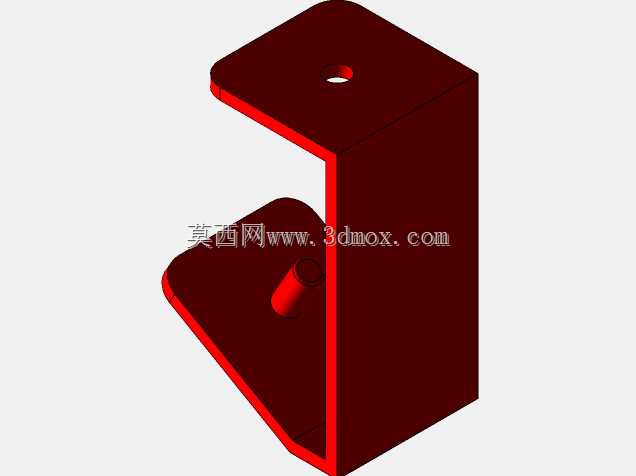

　　这套手动压合工装围绕十字轴式万向节的装配与角度传动演示搭建，整体采用立式C型开口机架作为承载主体，机架底板预留两处沉头安装孔，可直接固定在木质或钢制工作台面上，机架立板与上下悬臂一体弯折成型，悬臂开口朝向操作侧，取放工件时无需挪动主机，作业空间留足了手部和小型工装的操作余量。

　　从实际产线使用场景来看，这类小型手动压装结构常布置在装配工位的边角台面上，用于小批量万向节组件的压入配合、销轴铆接预定位、衬套压装工序，相比气动压床无需布设气源管路，相比液压压机没有油路维护需求，一线操作工单手即可完成压合作业，在多品种小批量的机械维修车间、教学实训台、五金件预装工位适配性很强。机架上部的圆柱导向座与长操作手柄组成杠杆增力机构，手柄末端做滚花防滑处理，操作时向下压动手柄，导向座内的压杆沿竖直方向直线进给，压杆下端直接对接万向节十字轴的上端轴颈，下方定位座托住万向节节叉下端，压装过程中两侧铰接的限位连杆会约束压杆的进给轨迹，避免压头偏斜刮伤工件配合面。

　　结构设计上没有采用复杂的动力元件，全部依靠机械铰接实现力的传递：上部导向套与机架顶板采用止口定位后锁附，保证压杆轴线与下方定位座的同轴度控制在0.1mm以内，下方白色定位座根据万向节节叉的外形做了仿形凹槽，工件放入后不会在压装时发生周向转动，两侧的银色铰接片分别连接压杆中段和机架下部支点，形成稳定的连杆约束，压头下行到设定行程后，铰接点会临近死点位置，即便操作工松开手柄，压头也不会意外回弹，保障压装过程的作业安全。

　　安装边界方面，整套工装的底板长宽尺寸适配常规400mm宽度的工位台面，底板厚度经过加强处理，压装时整机不会发生倾覆，C型开口的净空高度可以覆盖常规小型万向节总成的高度尺寸，开口深度足够让操作工从侧面取放工件，无需从上方对位穿入。长操作手柄向机架侧方延伸，手柄的操作高度匹配成年操作工站立作业的手肘高度，下压时无需弯腰发力，杠杆的力臂比经过匹配，仅需手部施加十几公斤的下压力，压头端即可输出数千牛的压装力，完全满足小型万向节衬套、销轴的过盈压装需求。

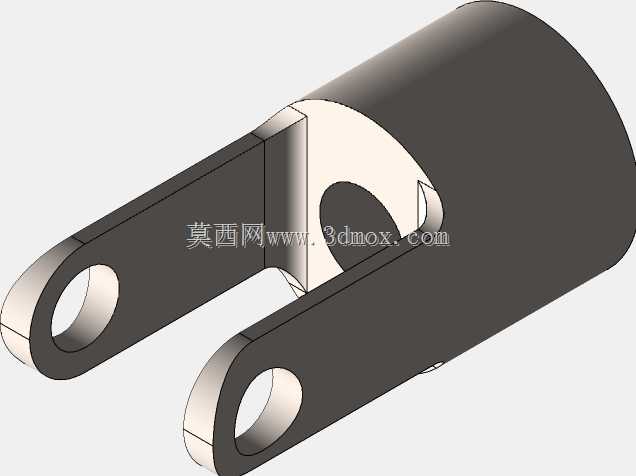

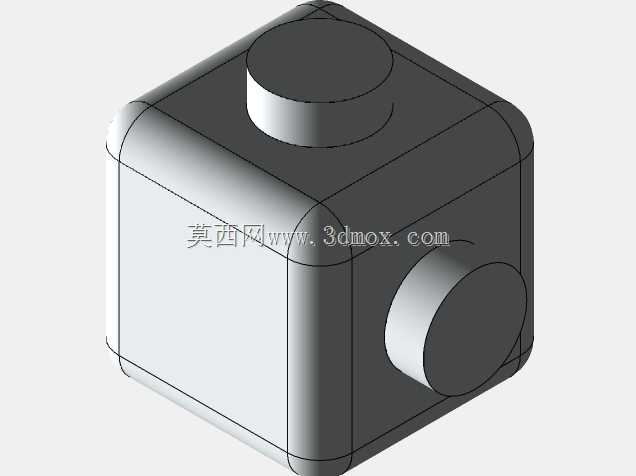

　　万向节本身作为传动系统里的核心铰接部件，能够在两根轴线存在夹角的转轴之间持续传递扭矩，补偿传动过程中的轴向和角度偏移，这套工装在完成压装工序的同时，也可以直观展示万向节十字轴在节叉内的摆动自由度：压装完成后取下工件，十字轴的四个轴颈可以分别在两侧节叉的轴承孔内灵活转动，实现两轴之间最大数十度的夹角传动，在汽车传动轴、机床进给机构、轻工机械的联动连杆里都能见到同款铰接结构。建模过程中所有配合面都按照实际装配公差搭建，导向套和压杆的间隙配合、十字轴轴颈和轴承孔的过渡配合、铰接销轴和连杆孔的间隙配合都做了对应约束，运动仿真时手柄下压、连杆摆动、压杆进给的动作全程无干涉，下方定位座的仿形槽和工件外形完全贴合，压装时工件不会出现侧向滑移。机架的红色涂装部分对应结构件的焊接折弯区域，圆柱导向套、操作手柄、铰接连杆分别区分了金属原色和发黑处理的外观，和车间实际工装的表面处理状态完全一致，没有多余的装饰特征，所有结构特征都服务于压装作业的功能需求。
