棘轮棘爪单向间歇传动机构

　　这套棘轮与棘爪组合结构，是机械传动系统里非常典型的单向间歇运动执行单元，核心作用是把往复摆动或者往复直线动作，转化为棘轮的单向步进转动，同时依靠棘爪的锁止特性阻止棘轮反向回转，在需要定向送进、分度定位、防逆转保护的设备里应用十分广泛。实际工程场景中，这类机构常出现在手动绞车的防反转锁止位、输送线的步进进给工位、纺织机械的送经装置、机床的分度转台、起重设备的止逆机构以及各类手动扳动工具内部，结构简单可靠，对加工精度的容忍度较高，在低速、间歇、需要可靠锁止的工况下表现稳定。

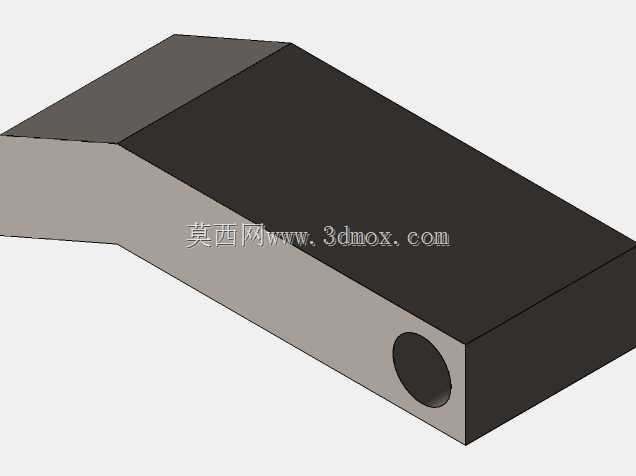

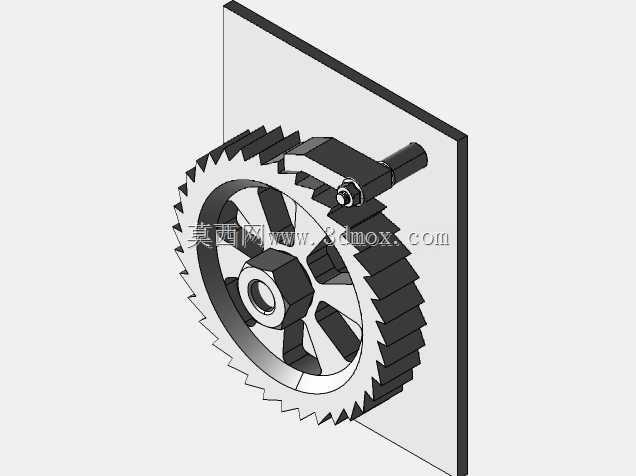

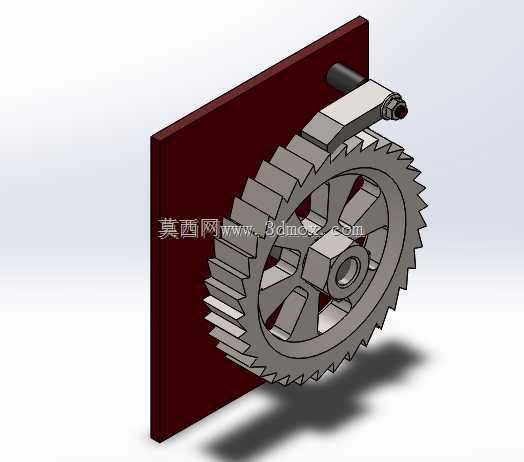

　　从结构组成来看，整套机构包含带锯齿形齿廓的棘轮、绕固定销轴摆动的主动棘爪、防止反转的止回棘爪、驱动棘爪往复动作的摆杆、支撑立板以及配套的深沟球轴承。棘轮齿形采用常用的不对称锯齿齿廓，齿面工作侧承受棘爪推送的切向力，非工作侧带有倾斜角度，保证棘爪在回程时能够顺利滑过齿顶并在弹簧或自重作用下嵌入下一个齿槽。棘爪前端做成与齿槽贴合的楔形接触面，摆动销轴的位置经过布置，使棘爪嵌入齿槽时受力方向合理，推送过程中不会自行脱开，而在棘轮试图反转时，止回棘爪会立即卡入齿槽，形成机械锁止。

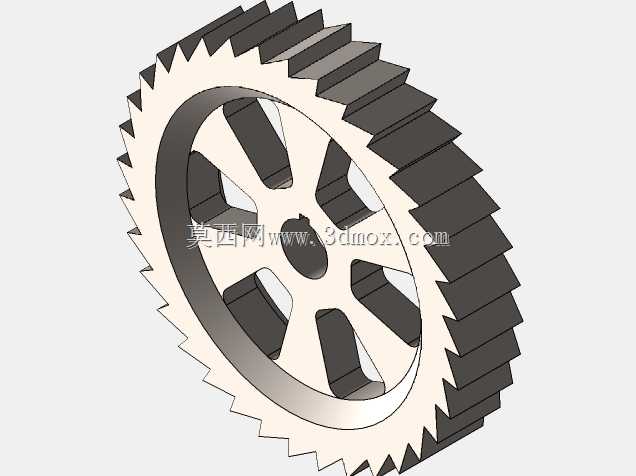

　　设计思路上，首先要确定棘轮的齿数与齿距，齿数直接决定每次动作的最小步进角度，齿数越多单步转角越小、分度越精细，但齿的尺寸相应变小、承载能力下降；齿数少则单步转角大、轮齿粗壮，适合重载低速场合。本结构棘轮直径取100mm量级，属于中小型传动尺寸，轮缘齿高、齿根圆角以及齿厚都按接触挤压与弯曲强度综合设定，齿根处保留圆角以避免应力集中，长期受冲击载荷时不易断齿。棘轮中心轮毂部位加工出轴承安装孔，配套深沟球轴承承担径向载荷，使棘轮绕固定轴平稳转动，轮毂与轮缘之间采用辐板式支撑，既减轻整体重量，又保证轮体的刚性，辐板上的镂空结构也便于观察与装配。

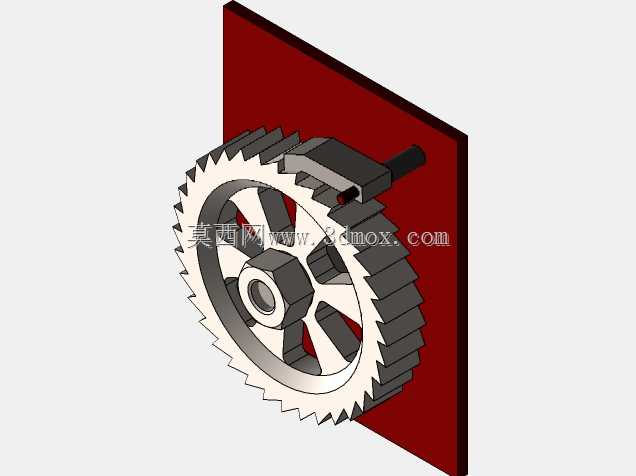

　　支撑立板作为整套机构的安装基准，采用平板式结构，棘轮转轴、棘爪销轴以及摆杆铰接点都固定在立板对应位置，各轴孔的中心距需要严格保证：主动棘爪的摆动中心到棘轮中心的距离，决定棘爪在整个摆角范围内都能准确落入齿槽，既不会在推送行程末端与齿顶干涉，也不会在回程起始阶段卡滞。摆杆与主动棘爪联动，摆杆往复摆动一次，棘爪推动棘轮转过一个或几个齿距，回程时棘爪沿齿面滑过，止回棘爪则全程抵住棘轮，防止摆杆回程期间棘轮在外载荷作用下倒转。两个棘爪通常配合轻量弹簧或依靠自身重力保持与轮齿接触，保证高速摆动或者振动工况下也不会出现浮爪、跳齿。

　　安装边界方面，立板背面为设备机架贴合面，棘轮轴线水平布置时，整套机构的占用空间主要集中在立板前方，棘轮外圆到立板表面留出棘爪摆动与摆杆运动的间隙，摆杆的外接驱动端可以连接气缸、电磁铁、手动杠杆或者其他往复动力源。装配时需保证棘轮转轴与立板垂直，棘爪销轴与棘轮轴线平行，否则会出现棘爪偏磨、局部接触应力过大的问题。齿面与棘爪接触部位在实际使用中会承受冲击与滑动摩擦，工况允许时可对轮齿表面做淬火处理提升耐磨性，棘爪前端也可采用较高硬度材料，长期运行后仅需更换棘爪这一易损件，维护成本很低。

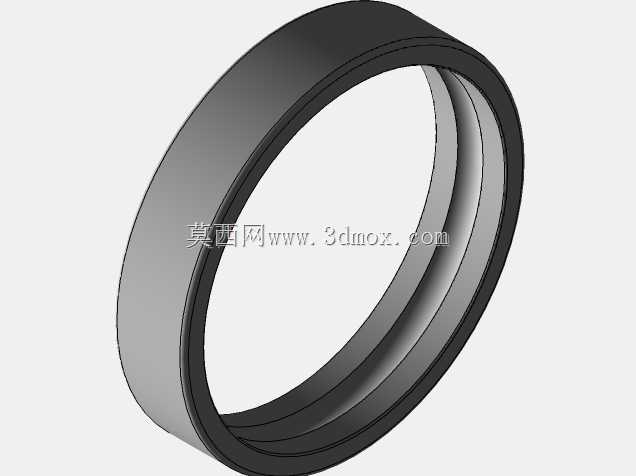

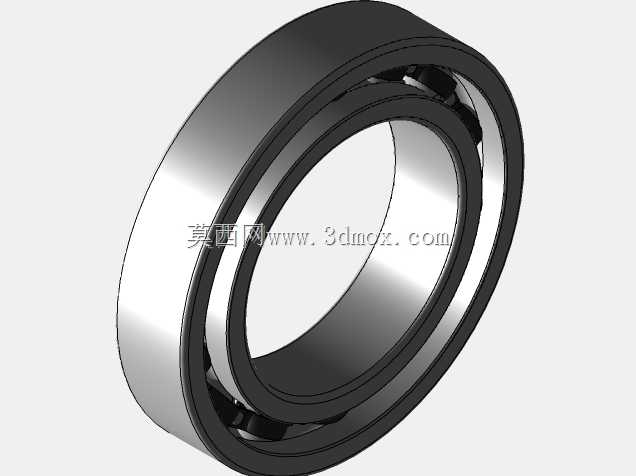

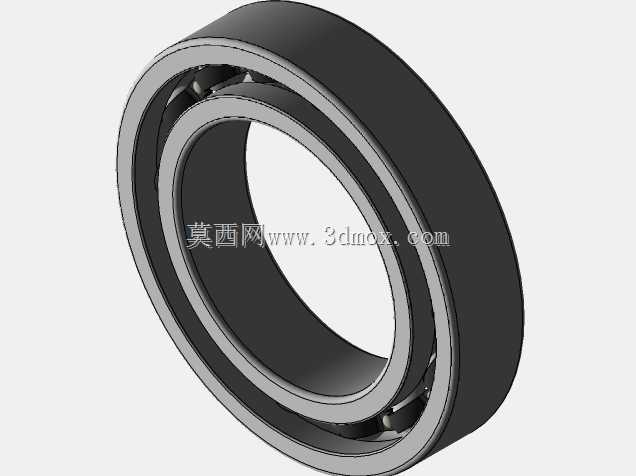

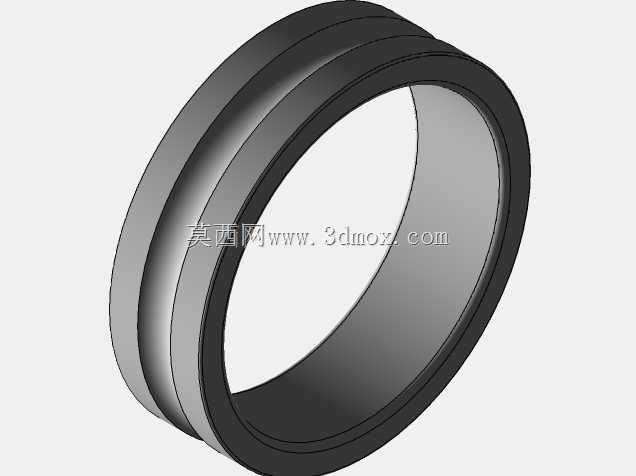

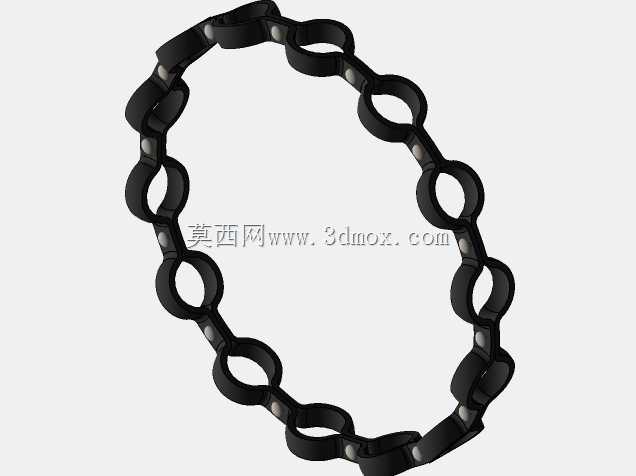

　　建模过程中，轮齿部分通过圆周阵列完成，先切出单个齿槽轮廓再按齿数阵列，保证齿距均匀；棘爪与棘轮的配合需要在装配环境里校验运动干涉，模拟摆杆从一个极限位置摆动到另一极限位置的全过程，确认棘爪抬升、滑入、推送、复位各阶段轨迹顺畅。轴承部位按标准深沟球轴承尺寸建立安装位，轴肩高度与孔用挡圈槽位都要符合装拆要求，避免出现轴承装不进去或者轴向定位不可靠的情况。整体结构没有复杂曲面，加工时立板采用板材切割或铣削成型，棘轮可通过铣齿、线切割或粉末冶金成型，棘爪采用简单杆件加工，非常适合教学演示、小设备改造以及非标自动化工位的单向传动需求。
