深沟球轴承6410重载支承结构

　　在中低速重载旋转设备的轴系布置里，6410规格深沟球轴承常被选作径向承载为主、兼顾少量双向轴向限位的支承元件。它的内径为50mm，适配公称直径50mm的转轴轴颈；外径达到130mm，宽度31mm，相较同内径的6210、6310系列，滚动体直径更大、套圈壁厚更厚，额定动载荷与静载荷明显提升，适合输送机滚筒、中型减速机输入输出端、农业机械传动箱、风机主轴支承以及普通机床辅助传动轴这类载荷波动较大、安装空间允许较大外径的工况。

　　从实际装配边界看，选用该轴承时，轴颈与内孔通常采用过渡或小过盈配合，座孔与外圈则根据载荷方向选择过渡或间隙配合；轴肩和孔肩高度必须低于套圈倒角允许范围，既要保证轴向定位面贴合，又不能顶住保持架或滚动体运转区域。31mm的宽度决定了轴承在轴向占用的空间，设计轴系时需预留外圈拆卸空间，内圈侧可通过轴用弹性挡圈、圆螺母或轴肩定位，外圈侧可借助端盖、孔用挡圈或轴承座台阶压紧。

　　该轴承的核心功能是将轴运转时的径向载荷通过滚动体由内圈传递到外圈，再传入轴承座或箱体，同时把轴与基座之间的滑动摩擦转化为滚动摩擦，显著降低起动阻力和运转温升。深沟滚道结构使它在主要承受径向力的同时，也能承受一定的双向轴向力；当设备存在轴热伸长时，还可将一处支承设计为游动端，让外圈在座孔内微量轴向移动，避免轴系因热膨胀产生附加载荷。

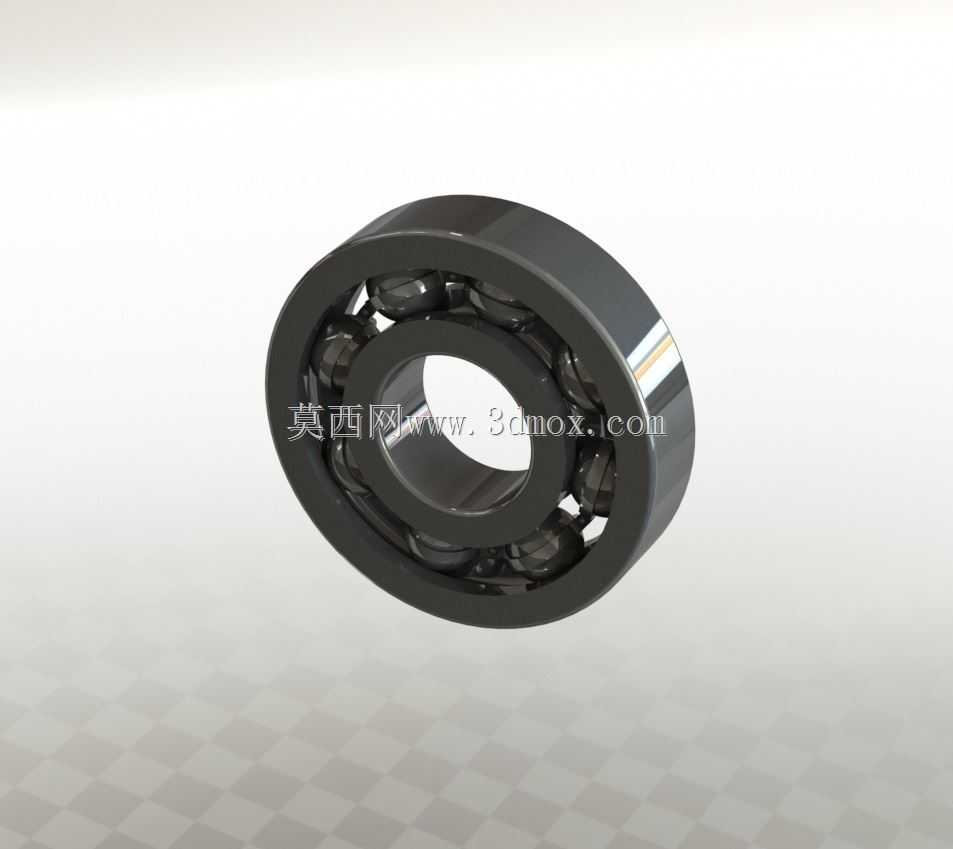

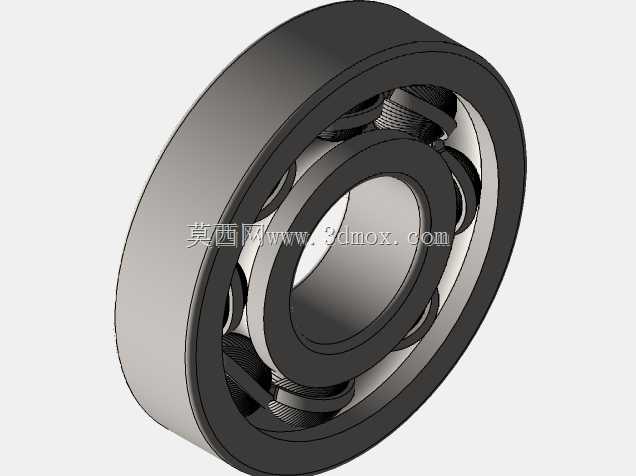

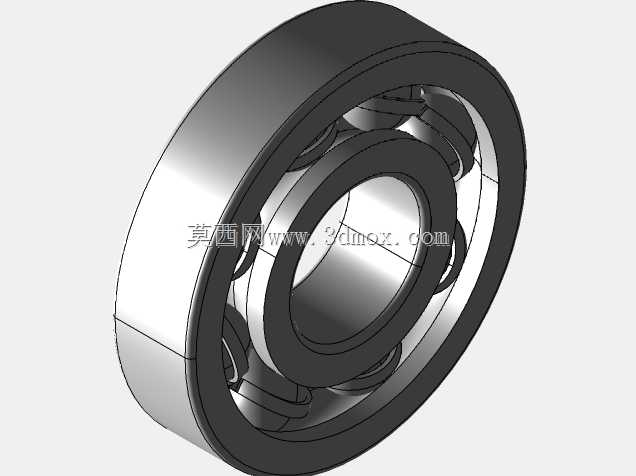

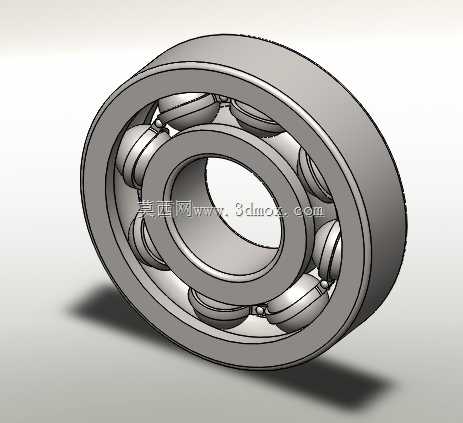

　　结构建模时，内圈、外圈、钢球和保持架需要分别表达。内外圈滚道为连续圆弧深沟，曲率中心与钢球中心匹配，滚道曲率半径略大于钢球半径，从而形成合适的接触角与接触应力分布。钢球沿圆周均匀分布，数量和直径直接影响承载能力；保持架将钢球等分隔开，防止相邻钢球直接接触摩擦，并在引导钢球进入和退出承载区时保持姿态稳定。模型中应准确体现套圈倒角、滚道槽形、钢球相切关系以及保持架兜孔间隙，这些细节在干涉检查和装配仿真中十分关键。

　　选型阶段不能只看孔径，还要结合转速、载荷性质、润滑方式和对中精度。6410系列外径大、滚动体重，极限转速通常低于轻系列轴承，因此在高速主轴场景中需谨慎；而在冲击载荷较强、轴挠度较大或座孔同轴度一般的设备中，其较大的滚动体和较厚套圈能提供更稳妥的承载裕度。润滑上，脂润滑结构简单，适合中低速和维护周期较长的场合；油润滑则利于散热，可用于转速较高或环境温度偏高的传动箱。密封形式需根据粉尘、水分和外部污染程度确定，开式轴承依赖箱体或轴承座自身密封，带防尘盖或密封圈版本则可减少润滑脂流失和杂质进入。

　　在三维设计环境中完成该轴承建模，不仅是为了呈现外观，更重要的是服务轴系布局：工程师可据此校核轴承与轴肩、套筒、端盖、密封圈、齿轮带轮等相邻零件的空间关系，检查装拆路径是否顺畅，并在工程图中标注配合尺寸和安装公差。对于设备维护人员，清晰的外形与尺寸也有助于判断轴承座孔磨损、轴颈修复以及备件替换是否可行。整体而言，这类轴承结构成熟、标准化程度高，但其承载能力、安装边界和润滑条件必须在具体设备中协同考虑，才能保证旋转轴长期稳定运行。
