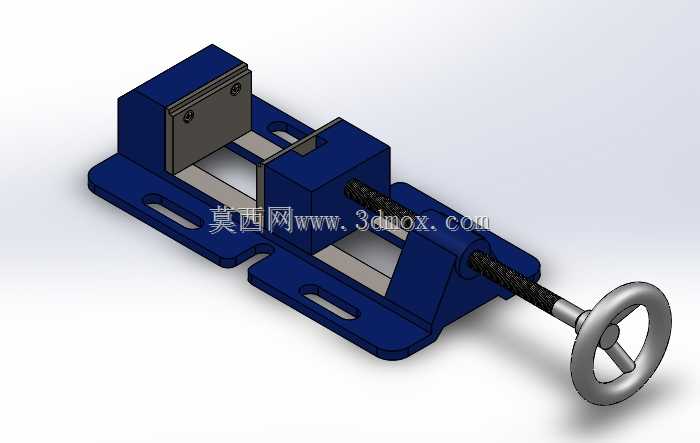

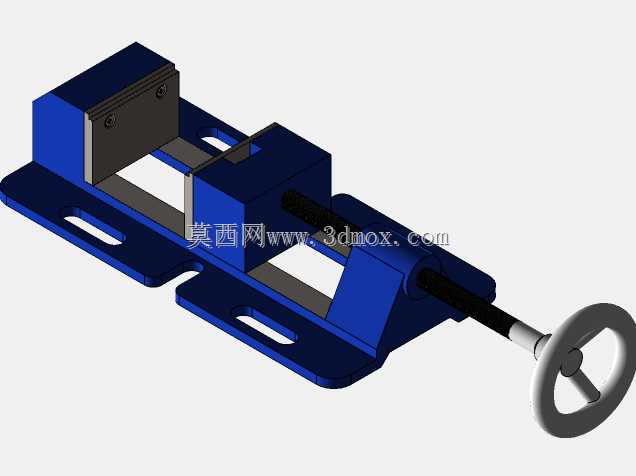

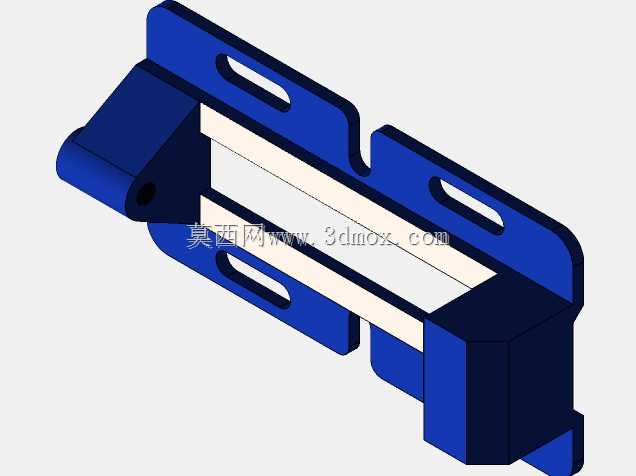

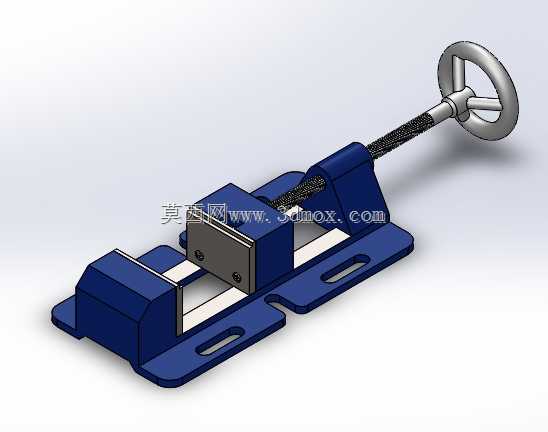

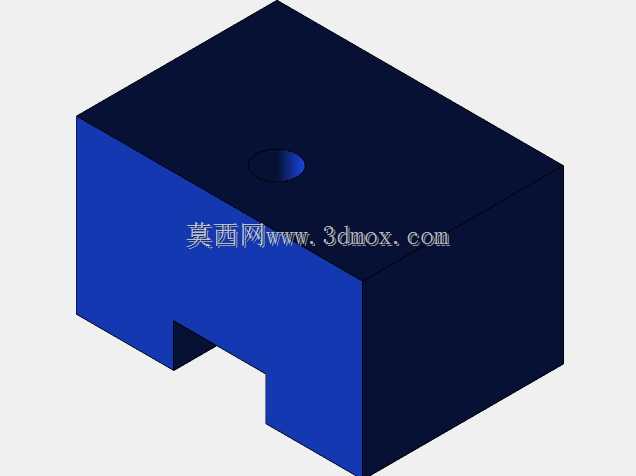

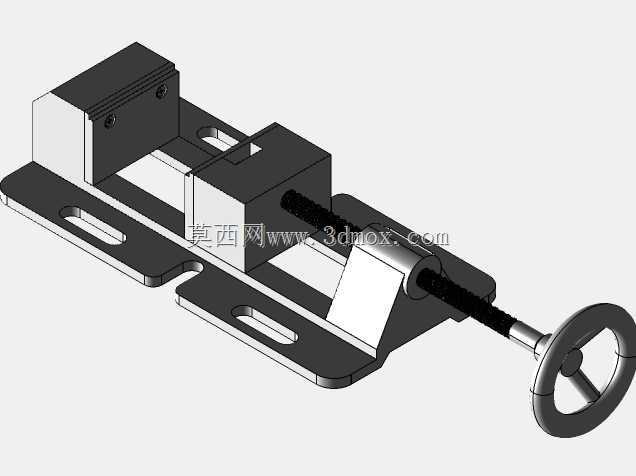

车间里做小件铣削、钻孔工序时,最常碰到的痛点不是刀具参数不对,而是毛坯在工作台上反复找正、压紧耗时久,批量切换工件时辅助时间甚至超过切削本身。这套手动丝杠虎钳的结构逻辑,正是围绕通用机加工工位的快装需求展开:底座采用整体式长条形底板,两侧开出对称的长圆安装槽,槽孔走向与钳身长度方向一致,安装时不用在机床工作台上重新配打定位孔,直接穿T型螺栓就能沿槽调整钳体在工作台面上的前后位置,适配不同行程的钻床、铣床、台式攻丝机工作台T槽间距,安装边界留足了调整余量,哪怕工作台面上已有其他工装占位,也能错开干涉区域完成固定。夹持执行部分由固定钳口、活动钳体两块核心构件组成,固定钳口直接与底座一端刚性连为一体,钳口贴合面加工出平直的装夹基准面,

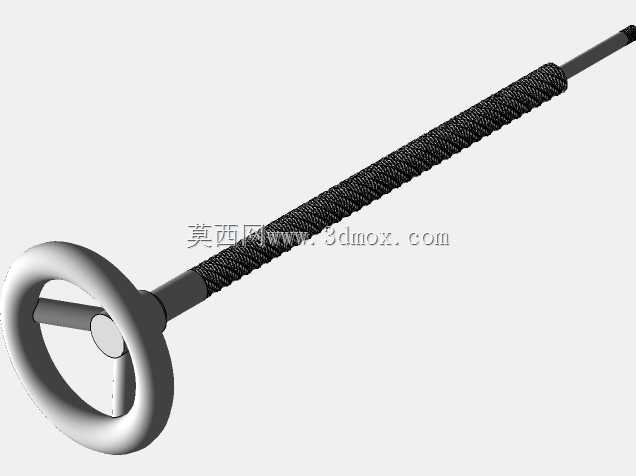

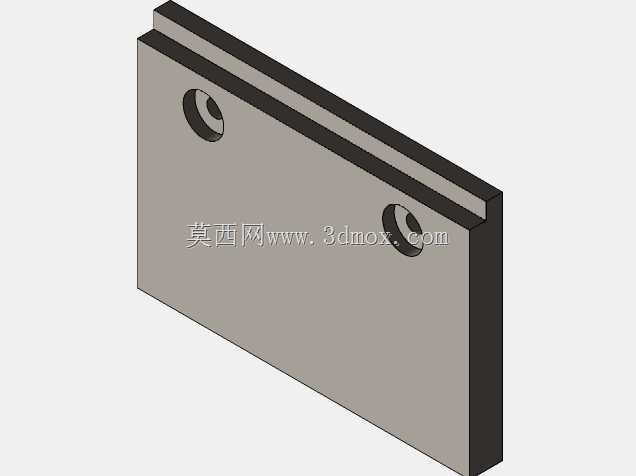

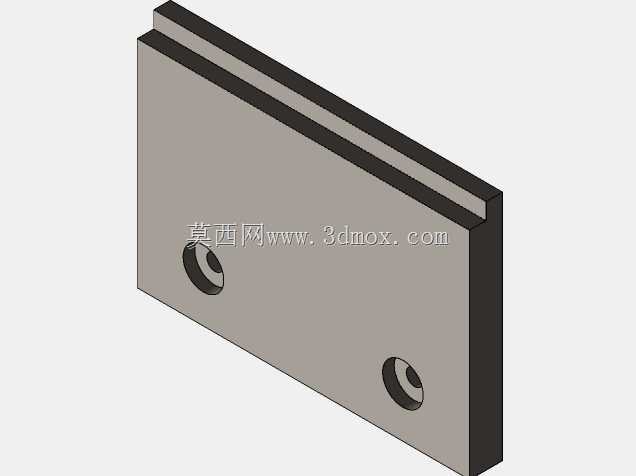

活动钳体套在底座的导向滑轨段上,滑动方向全程与钳口基准面保持垂直,避免夹紧过程中活动钳头上翘、偏摆导致工件夹斜。驱动端采用梯形丝杠副,丝杠末端穿过活动钳体的螺母座后延伸至钳身外侧,端部安装三辐条手轮,转动手轮时丝杠旋转,将回转运动转化为活动钳体的直线进给,梯形螺纹的自锁特性可以在夹紧后自动锁止行程,不会因为切削振动出现松夹退刀的情况,操作人员不用额外加装锁紧销就能维持夹持力。钳口的两个相对工作面都加装了可拆卸的硬质钳口板,板件通过内六角螺钉固定在钳体基座上,长期使用后夹持面出现压痕、磨损时,只需拆下螺钉更换钳口板,不用整体报废钳身,维护成本很低;针对不同材质工件,还可以更换带齿面、软质铝面或者圆弧面的定制钳口板,夹持薄壁管件、
软铝件时不会夹伤工件表面,夹持锻件毛坯时齿面又能增大摩擦力防止打滑。从受力路径来看,夹紧力从手轮输入,经丝杠传递到活动钳体,再通过工件传导到固定钳口,最终全部载荷由底座底板分散传递到机床工作台面,整个传力路径没有薄弱的悬臂结构,刚性足以承受普通铣削的径向切削力,不会出现夹持晃动让刀的问题。结构设计上没有采用复杂的液压、气动元件,完全依靠手动机械传动,在没有气源、液压站的零散维修工位、教学实训车间里也能直接投入使用,不需要配套动力管线,布置灵活。钳身整体轮廓低矮,重心落在底座底板范围内,夹紧工件后整体重心不会偏高,即便夹持较重的块状毛坯,高速切削时机床的振动也不会让钳身出现位移。导向部位的滑动配合面预留了合理的间隙,
既保证活动钳体滑动顺畅无卡滞,又不会间隙过大导致夹持角度偏移,日常维护时只需在导向面、丝杠螺纹处定期涂抹润滑脂,就能长期保持操作手感轻便。这类夹持工装除了机加工工位装夹工件,也可以在部件装配场景中用来固定待装配的壳体、轴类零件,方便操作人员完成销钉压装、螺栓拧紧作业,钳口张开行程覆盖常规中小型零件的夹持尺寸范围,底座的安装槽也适配标准机床工作台的槽距,不用做额外改造就能完成部署,结构中每个零件的特征都完全按照实际加工逻辑建模,钳口板的螺钉孔、底座的安装长槽、手轮的辐条过渡圆角、丝杠的螺纹牙型都做了还原,结构工程师可以直接参考该结构完成工装改型,根据自身工位的工件尺寸、工作台规格调整钳身长度、钳口高度、丝杠直径,衍生出适配不同加工场景的专用夹持夹具。
