四槽外啮合间歇转位马氏机构

　　在高速包装、多工位装配、胶片输片、回转工作台以及分度检测线里，连续旋转输入往往不能直接驱动末端执行件。末端需要在一个工位上停留，完成压装、点胶、检测、上料或封合动作，再快速转到下一个角度；若采用伺服电机频繁启停，成本、控制复杂度和惯量匹配都会上升。日内瓦机构正是把匀速转动转换为单向、定角、带停歇的步进运动，靠几何锁合保证停位，不靠控制系统反复纠偏。

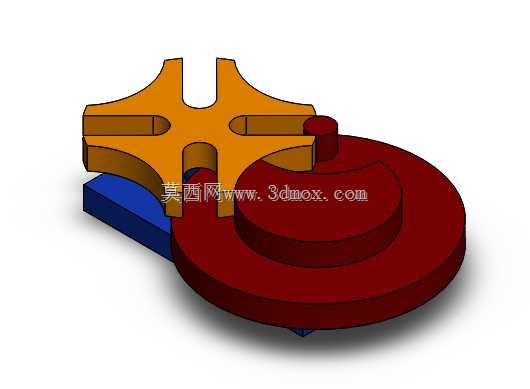

　　这套模型呈现的是典型外驱动四槽马氏轮布局。橙色十字槽轮为从动件，圆周均布四条径向槽，主动拨盘每转一周，圆柱拨销进入一条槽，推动槽轮转过九十度；拨销脱离后，拨盘上的多层圆弧锁止面与槽轮外凹弧贴合，使槽轮在剩余转角内保持静止。红色构件包含拨盘、拨销和锁止凸台，蓝色块体表示机架或安装基准。整体没有复杂齿面，运动关系清晰，适合作为间歇输送、转盘分度和步进进给单元的原理验证件。

　　从功能特性看，四槽方案对应每次90度分度，动程角约90度，停程角约270度。也就是说，主动轴持续旋转时，从动转盘只有约四分之一周期在运动，其余时间处于锁定状态。这个特性对工位设备很有价值：末端夹具、相机、压头或封口部件可以在较长停歇窗口内稳定工作，而槽轮被圆弧面约束，不会因轻微负载回退。拨销进入和退出槽道时，槽轮速度从零开始增加并在脱离前回到零，理论上避免了刚性冲击；但加速度在入槽和出槽瞬间存在突变，实际转速不宜盲目提高，需结合拨销直径、槽口圆角和润滑条件确定节拍。

　　设计时首先要确定槽数与分度数。四槽结构尺寸紧凑，适合方形布置、四工位转盘和十字输送；若需要更小单次转角，可增加槽数，但槽轮尺寸会增大，动停比也会改变。中心距是整套机构的核心边界，拨销中心回转半径与槽轮中心到槽口的几何关系必须满足拨销顺利切入、槽轮在停歇位不被拖动。槽道宽度相对拨销直径保留微量间隙，过紧会在入槽时卡滞，过松则停位精度下降并产生敲击。锁止弧的半径和起止角度要与拨销轨迹配合，在拨销未进入槽道前就完成约束，在拨销完全承担驱动后再脱离，否则换位边界会出现短暂自由态。

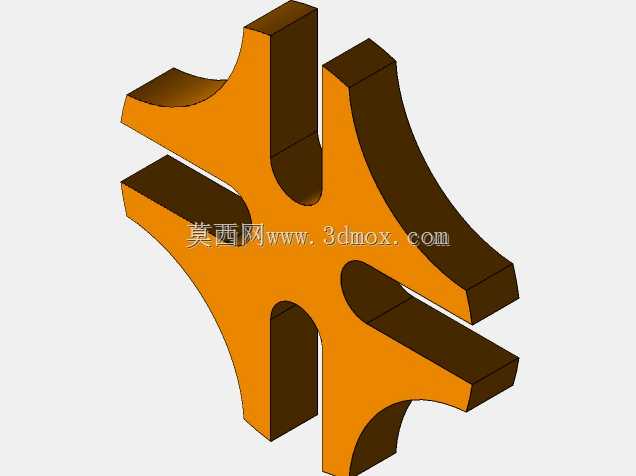

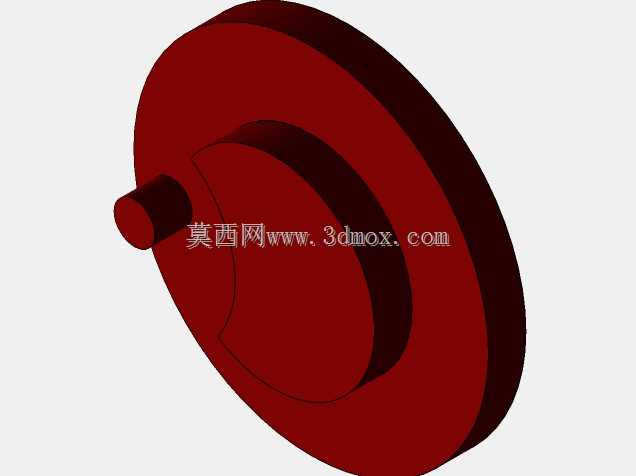

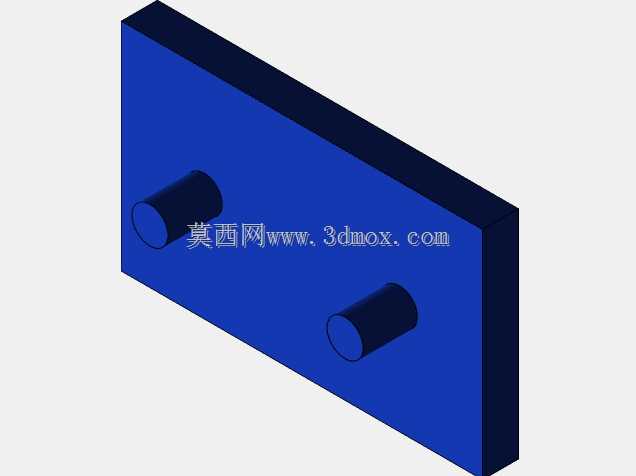

　　外形与安装方面，模型中槽轮呈带四个凸臂的盘状结构，中部可设置输出轴孔、键槽或锁紧螺钉孔，用于连接分度转盘、输送星轮或摆臂。拨盘为阶梯圆盘，底层大圆盘承担锁止弧，上层小凸台安装拨销，轴向层次避免槽轮与拨盘本体干涉。蓝色基座可理解为底板或支承块，实际工程中应在两轴位置配置轴承座、衬套或法兰，保证主动轴与从动轴平行且中心距稳定。轴向间隙需要控制：槽轮端面与拨盘、压板之间应能自由转动，又不能在高速下窜动；拨销受剪切和挤压，常用圆柱销加台阶固定，或采用滚子销降低摩擦。

　　应用到设备布局时，不能只看机构本身的轮廓。槽轮输出侧若连接大直径转盘，惯量会集中在启停阶段，入槽瞬间的加速度峰值会放大拨销载荷，因此转盘应轻量化，工位数与负载尽量对称布置。驱动侧可由减速电机、同步带或齿轮副提供匀速输入，机架上要预留张紧和维护空间。若设备要求停位精度高，可在槽轮输出端增加阻尼、定位锥销或弹性过载保护；若存在卡料风险，拨销和槽口不能做成完全刚性死连接，应保留剪切销、扭矩限制器或传感器停机链路。

　　建模过程中，槽轮的四条槽宜采用圆周阵列生成，锁止凹弧与槽口过渡处要保留圆角，避免热处理或加工后出现应力集中。拨盘不是简单圆盘，其锁止弧需要按槽轮轮廓切除让位区域，使拨销驱动期间两盘不发生碰撞。装配验证时应重点检查三个位置：拨销刚入槽、槽轮转位中点、拨销刚脱离槽道。中点处拨销与槽侧壁接触力方向接近切向，传动效率较好；入槽和出槽位置则决定冲击与噪声。运动仿真里可观察从动件角速度曲线，理想状态下每次启停对称，若出现槽轮反转、锁止面刮擦或拨销与槽口硬顶，通常说明中心距、槽位角或锁止弧起始角设置错误。

　　在维护层面，这类机构最怕槽道磨损和拨销松动。槽口承受周期性接触应力，材料可选调质钢、渗碳钢或耐磨青铜，表面硬度和粗糙度直接影响节拍上限。低速轻载场景也可使用工程塑料或铝合金，但要考虑热膨胀对间隙的影响。润滑上，拨销与槽道、锁止弧接触面应保持脂润滑或油浴润滑，粉尘环境需加防护罩。因为机构本身只提供固定分度角，改变节拍通常靠调整主动轴转速，改变工位数则需更换槽轮和拨盘，不宜在同一套槽轮上通过控制程序实现任意角度分度。

　　整体来看，该结构用极少零件实现了可靠的机械间歇运动，特别适合节拍固定、工位明确、维护要求低的自动化设备。工程选型时应把分度数、动停时间、输出惯量、轴端连接、中心距安装空间和过载保护一起校核，而不是单纯按外形大小套用。
