双轴十字万向联轴器精密结构

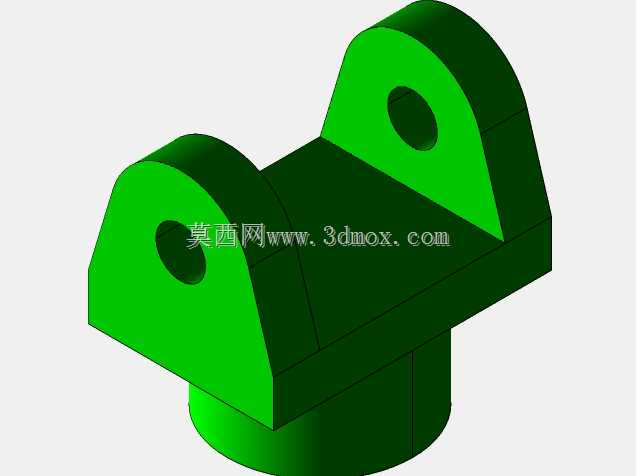

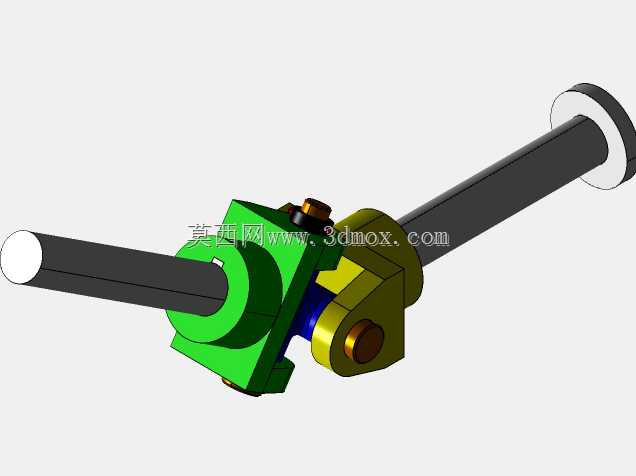

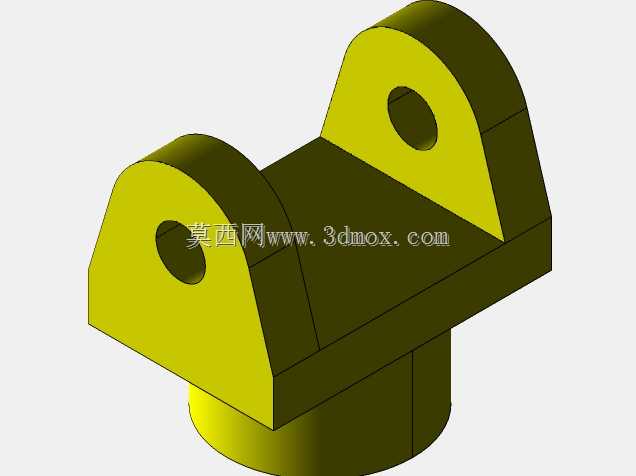

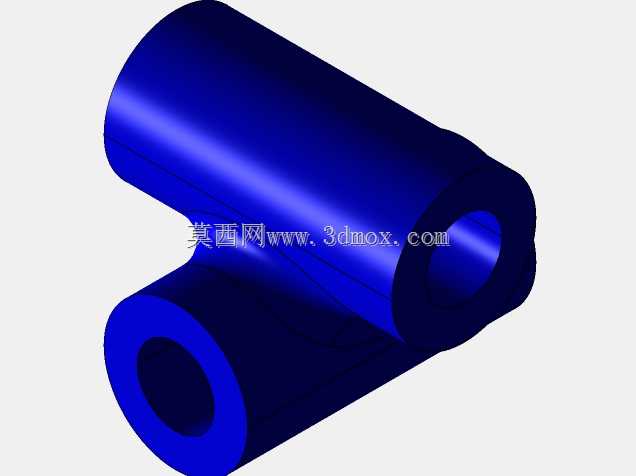

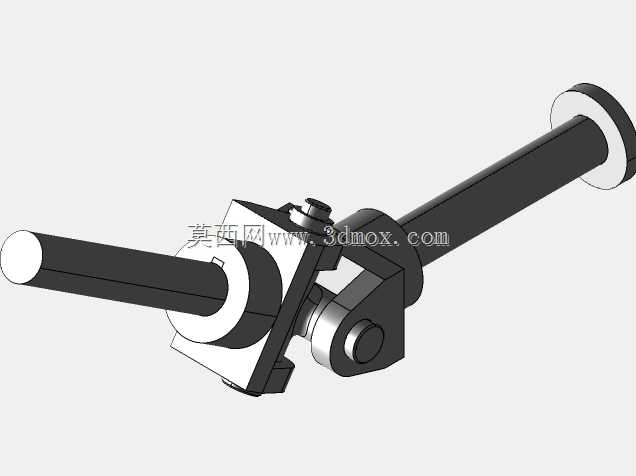

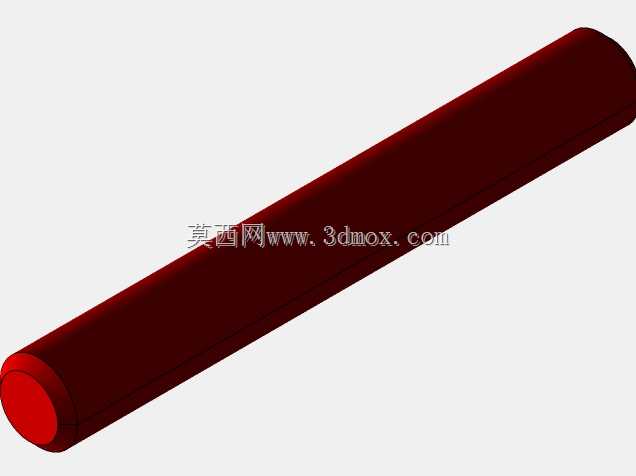

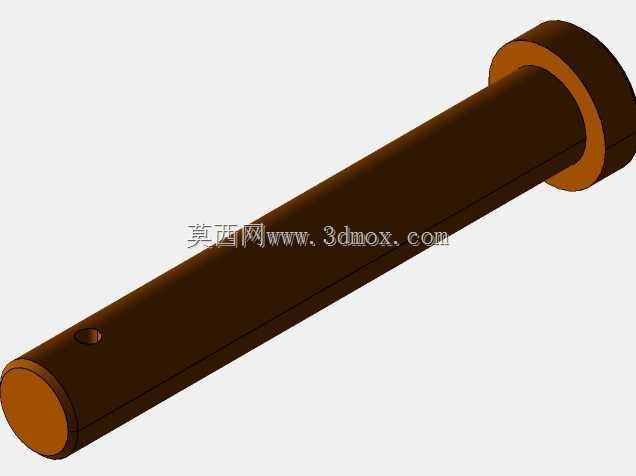

　　这套万向传动结构在中小功率传动链路里承担偏角补偿与扭矩传递任务，常见于轻工输送线、小型工装变位机、手持动力机具、转向操纵机构以及需要两轴存在空间夹角的传动场景。实际装机时，原动端与从动端往往无法保证严格同轴，机架焊接变形、装配公差累积、工作中受载产生的微小位移，都会让固定刚性联轴器出现别劲、轴承附加载荷偏大、轴端疲劳断裂等问题；该类铰接式万向节通过两组互相垂直的回转副，允许输入、输出轴在一定折角范围内持续运转，把轴线不对中带来的约束释放掉。从结构组成看，两侧轴端分别接入叉形接头，中间十字铰接块通过四个销轴形成两个正交转动自由度；图中彩色分件清晰区分了主动叉、从动叉、十字块、销轴、端盖与锁紧件，装配关系直白，

　　便于在三维环境中做干涉检查与运动仿真。设计这类部件时，首先要核算传递扭矩与冲击系数，销轴直径、叉耳厚度、配合面接触压应力都要留足裕量；铰接处通常采用滑动配合或滚针轴承结构，保证折角摆动时转动灵活，同时控制径向间隙，间隙过大会引起传动反向冲击和角传动比波动。单万向节在有折角工况下存在瞬时转速波动，输入轴匀速转动时输出轴会按折角大小产生周期性角速度变化，因此在对运动平稳性要求较高的布置中，常成对使用双万向节，并保证中间轴与两端轴的折角相等、中间叉耳相位对齐，以此抵消转速波动。外形边界方面，两端圆柱轴段用于对接带轮、链轮或联轴器，轴径与有效插入长度要匹配相邻件轮毂尺寸；中部铰接体的最大回转外径决定了周边护罩、机架开口的避让空间，

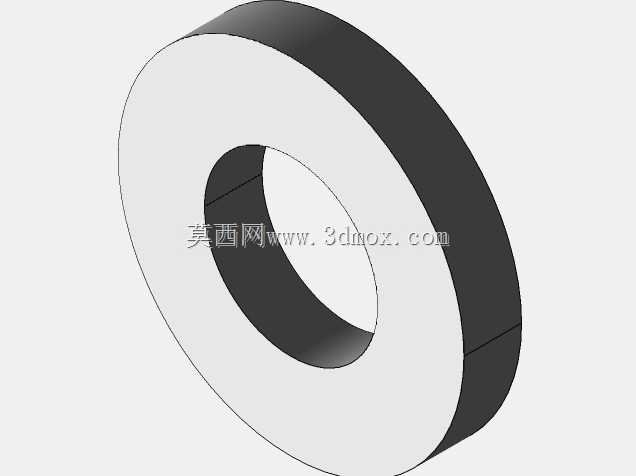

　　折角摆动时叉耳端部会扫出一定空间，布局阶段不能只按静态零位轮廓留间隙，必须按最大允许工作折角做运动包络校核。安装定位上，轴端可采用平键、锁紧螺钉或端面压紧方式固定，轴向要预留少量窜动量，避免热胀冷缩或机架变形时产生轴向顶死。维护层面，铰接销轴属于磨损件，配合面需预留润滑通道或采用自润滑衬套，外露传动部位应加装防护罩，防止粉尘进入铰接副造成磨损加快。建模过程中，各零件配合公差、同轴关系、销轴防脱结构都需要完整表达，折叠到最大摆角时验证叉体之间不发生碰撞，轴肩、挡圈、螺栓头部的装配空间也要留出扳手操作余量。这种结构不追求极高转速，更侧重在轴线偏摆条件下可靠传递回转动力，结构紧凑、拆装方便，对安装基座的加工精度容忍度较高，是通用机械传动系统里修正轴系不对中的典型基础部件。
