三链轮链条传动机构三维结构

项目分类:通用机械零部件 发布时间:2022-05-13 ID:636221
  • 三链轮链条传动机构三维结构
  • 三链轮链条传动机构三维结构
  • 三链轮链条传动机构三维结构
  • 三链轮链条传动机构三维结构
  • 三链轮链条传动机构三维结构
  • 三链轮链条传动机构三维结构
  • 三链轮链条传动机构三维结构
  • 三链轮链条传动机构三维结构

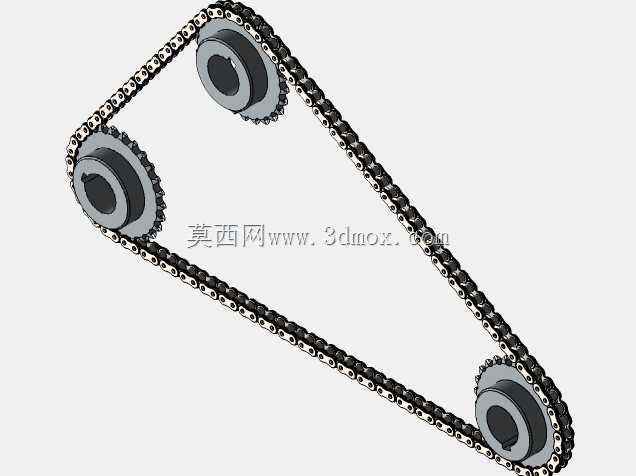

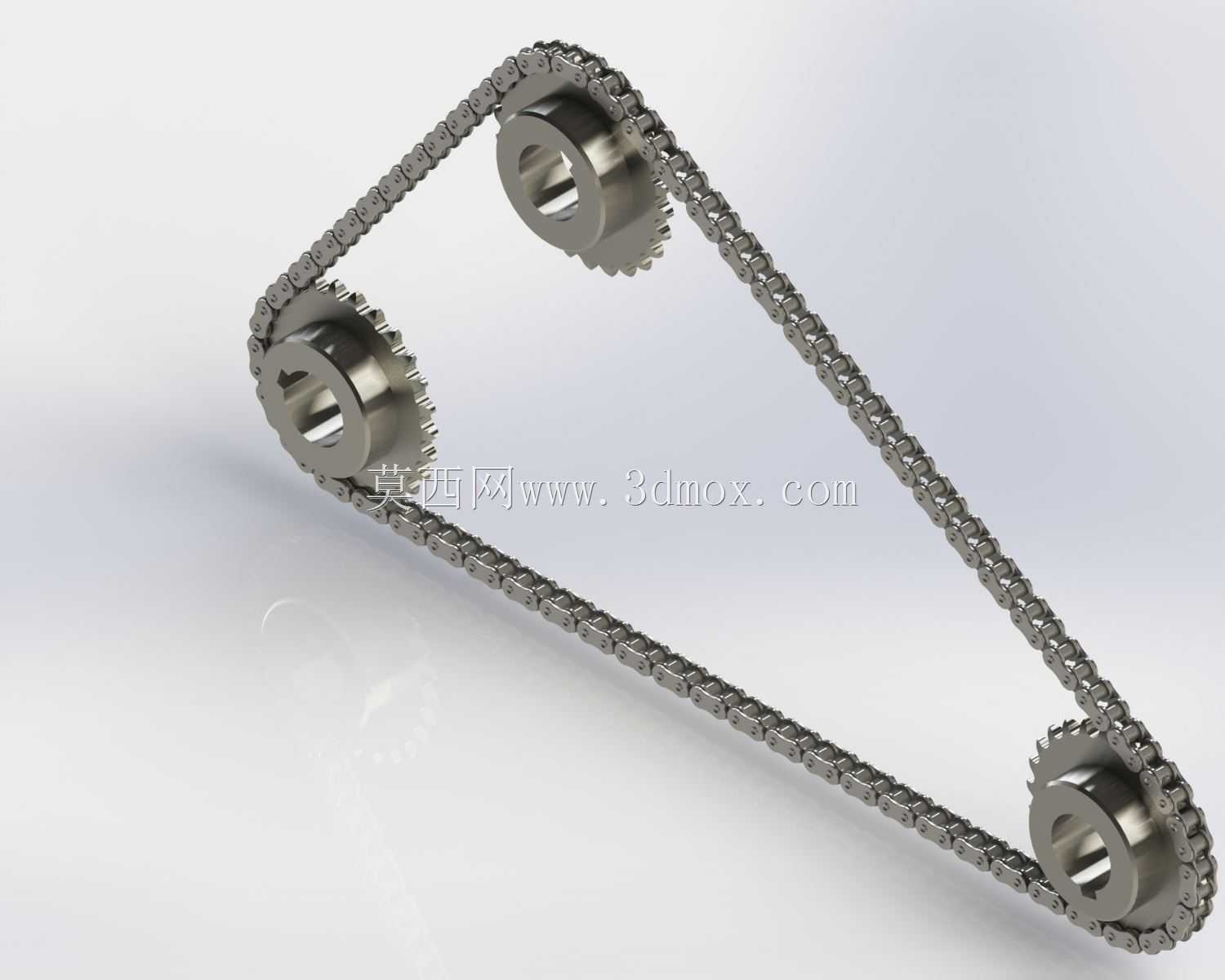

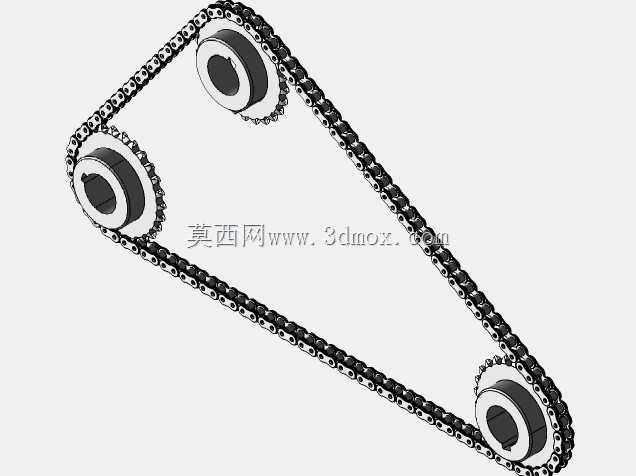

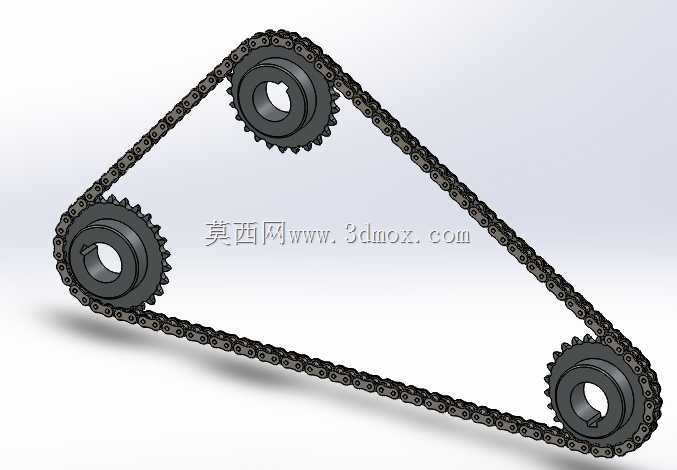

  这套链传动结构采用三个链轮配合闭合滚子链的布置方式,链条总长度控制在1465mm,链轮直径统一为105mm,整体布局没有采用常见的两轮平行传动方案,而是通过三个链轮形成折线形传动路径,这类布置在设备内部空间受限、动力需要绕过中间结构件或者需要同时向两个不同位置输出回转运动的场景中十分常见。

  从实际工程应用来看,三链轮链传动经常出现在包装生产线的输送工位、小型自动化专机的动力分路结构、轻工设备的长距离同步传动单元里。相比带传动,链条与链轮之间属于啮合传动,不会出现打滑丢转的问题,平均传动比能够保持稳定,在低速重载、工作环境存在少量粉尘或者油污的工况下,链条传动的耐受能力明显优于同步带和普通V带;相比齿轮传动,链传动的中心距适应范围更大,不需要在两个传动轴之间额外布置多级惰轮来填补距离,当两个动力轴间距超过半米甚至达到一米以上时,链传动的结构成本和安装复杂度都远低于齿轮组传动。

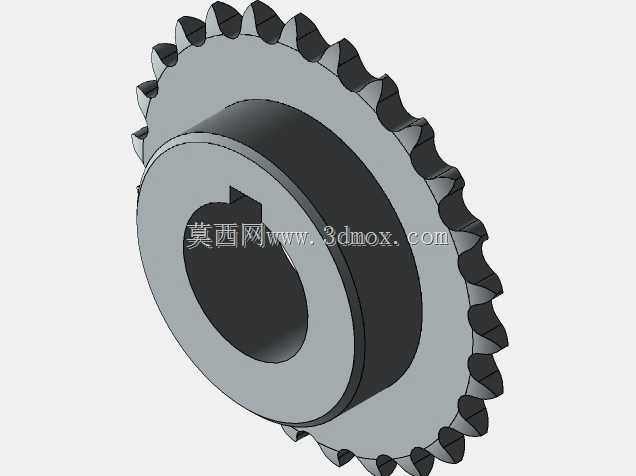

  这套结构的设计思路首先围绕传动路径展开:三个链轮分别承担主动输入、从动输出和张紧导向的作用,其中两个端部分别布置的链轮作为动力输入和输出端,第三个链轮布置在传动路径的转折位置,一方面改变链条的绕行方向,让链条可以避开设备内部的横梁、管线或者其他运动部件,另一方面也可以通过调整这个中间链轮的安装位置,改变链条的实际包角和张紧程度。链轮的齿形按照标准滚子链参数匹配,齿圈部分的齿距、齿沟圆弧都和链条滚子的外径对应,保证链条节距在啮合过程中可以顺利落入齿槽,不会出现卡链、跳齿的问题。链轮主体采用带轮毂的阶梯轴孔结构,轮毂部分向外凸出,既可以增加链轮与传动轴之间的配合长度,提升扭矩传递的稳定性,也能为轴上的键连接、紧定螺钉固定提供足够的安装空间,避免链轮在运转过程中出现轴向窜动。

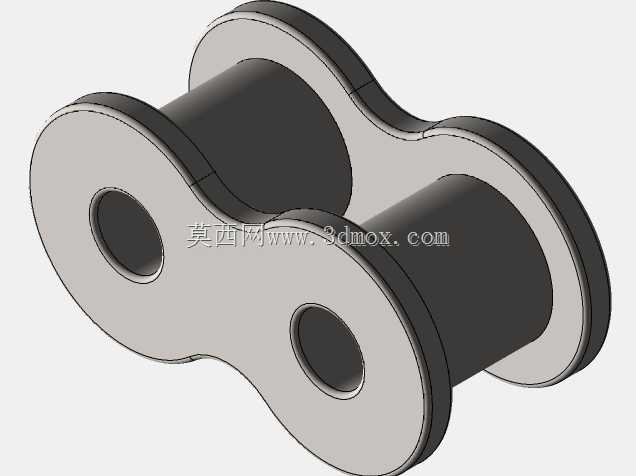

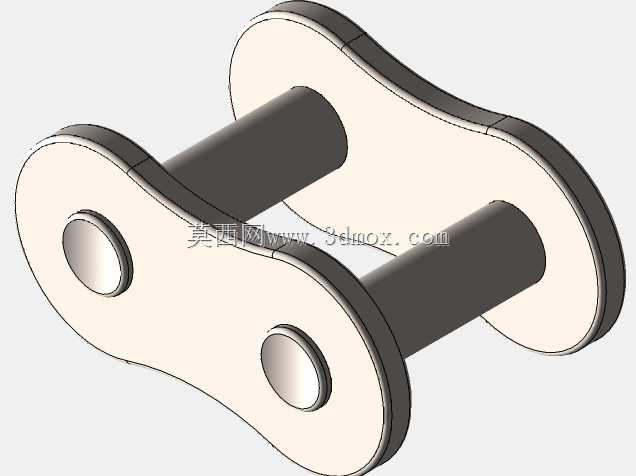

  链条部分选用标准滚子链结构,每一节链节由内链板、外链板、销轴、套筒和滚子组成,滚子在啮合时可以绕套筒自由转动,将链轮齿与链条之间的滑动摩擦转化为滚动摩擦,大幅降低啮合过程中的磨损量。闭合链条在装配时需要根据三个链轮的中心距计算总链节数,1465mm的链条长度对应三链轮的折线绕行轨迹,安装时需要保证链条的松边留有合理的垂度,通常垂度控制在中心距的百分之二左右,如果张紧力过大,会导致链条销轴和链轮齿面的磨损急剧加快,运转噪音升高,还会增大传动轴的径向载荷,缩短轴承使用寿命;如果张紧力过小,高速运转时链条容易出现抖动、跳齿,甚至在启动瞬间发生脱链。

  从安装边界来看,三个链轮的轴孔中心坐标需要在设计阶段就和设备整体的机架安装位匹配,链轮直径105mm意味着齿顶圆的径向占用空间需要在机架上预留足够余量,链条绕行形成的三角形折线区域内不能布置其他干涉零部件,链条两侧距离设备护罩、机架侧壁的安全间隙至少要保留十毫米以上,避免运转过程中链条抖动剐蹭周边部件。链轮的轴向定位需要通过轴肩或者挡圈完成,保证三个链轮的传动平面处于同一平面内,安装时如果链轮出现偏斜,链条会在运转过程中持续受到侧向力,导致链板异常磨损、销轴弯曲,严重时还会出现链条爬齿脱链的故障。

  在结构建模过程中,链条的阵列装配需要严格按照链节的铰接关系处理,每一节链节之间保留绕销轴的旋转自由度,三个链轮与链条的啮合位置需要逐段对齐,保证运动仿真时链条可以随链轮转动顺畅绕行,不会出现链节穿插、齿形与滚子干涉的问题。这类三链轮传动结构在选型时,还可以根据实际传递的扭矩大小调整链条的型号规格,如果设备需要传递更大功率,可以更换更大节距的滚子链,同时对应修改链轮的齿形参数,在不改变整体安装布局的前提下提升传动能力。日常维护场景中,这类链传动结构只需要定期在链条销轴位置加注润滑脂,检查链轮齿面的磨损情况,当链条节距被磨损拉长到一定程度后及时更换链条,就可以保证长期稳定运行,非常适合中低速、长间距、多转向的动力传递工况。
