不锈钢长槽式物料导流漏斗结构

　　该结构针对散粒物料、片状零件或加工余料在产线末端的集中收集与定向导出需求设计，整体采用长槽式敞口承接形态，区别于常规锥斗的小口径集中落料逻辑，更适配长条状工件、批量冲压边角料、分选后零散件的大宽度接料场景，常见于冲压生产线出料端、机加工工位排屑区域、小件分拣线的汇流工位，可直接承接从设备工作台、传送带末端滑落的物料，避免物料散落至地面造成的现场清理负担与磕碰损伤。

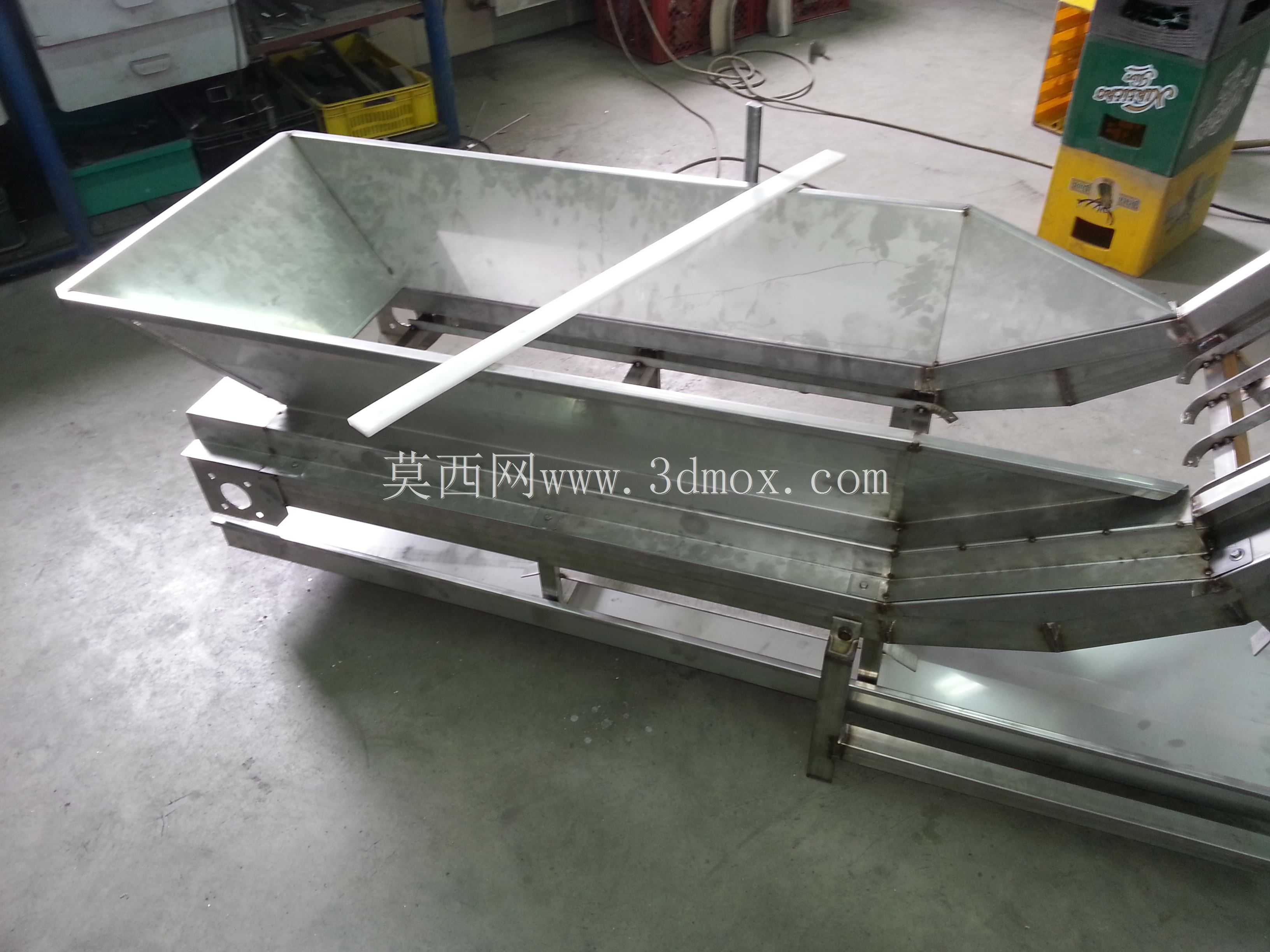

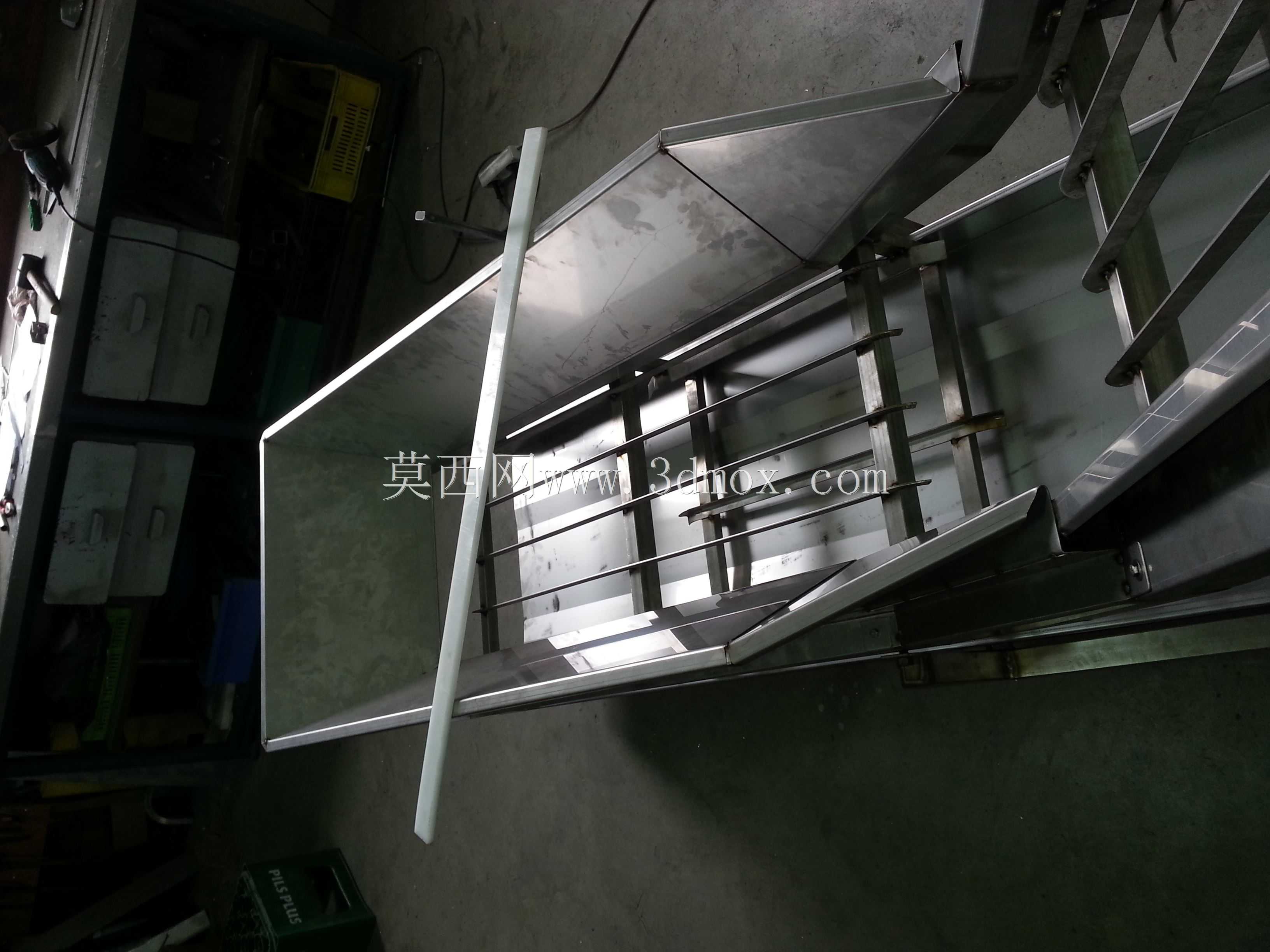

　　从整体布局来看，承接段采用大宽度斜置平底槽设计，槽体两侧设置连续向上翻折的挡边，翻边高度沿物料滑落方向保持一致，可阻挡物料在滑落过程中从侧向溅出，槽底倾斜角度经过适配，既保证物料依靠自重顺畅下滑无滞留，又避免坡度过大导致物料高速滑落产生撞击飞溅。槽体末端收束为窄型导出段，承接段的宽幅截面平滑过渡到导出段的小尺寸开口，过渡位置采用圆弧折弯而非直角拼接，消除物料卡滞的死角，针对带棱角的片状废料、小尺寸异形件，不会在截面变化位置出现搭桥堵料的问题。

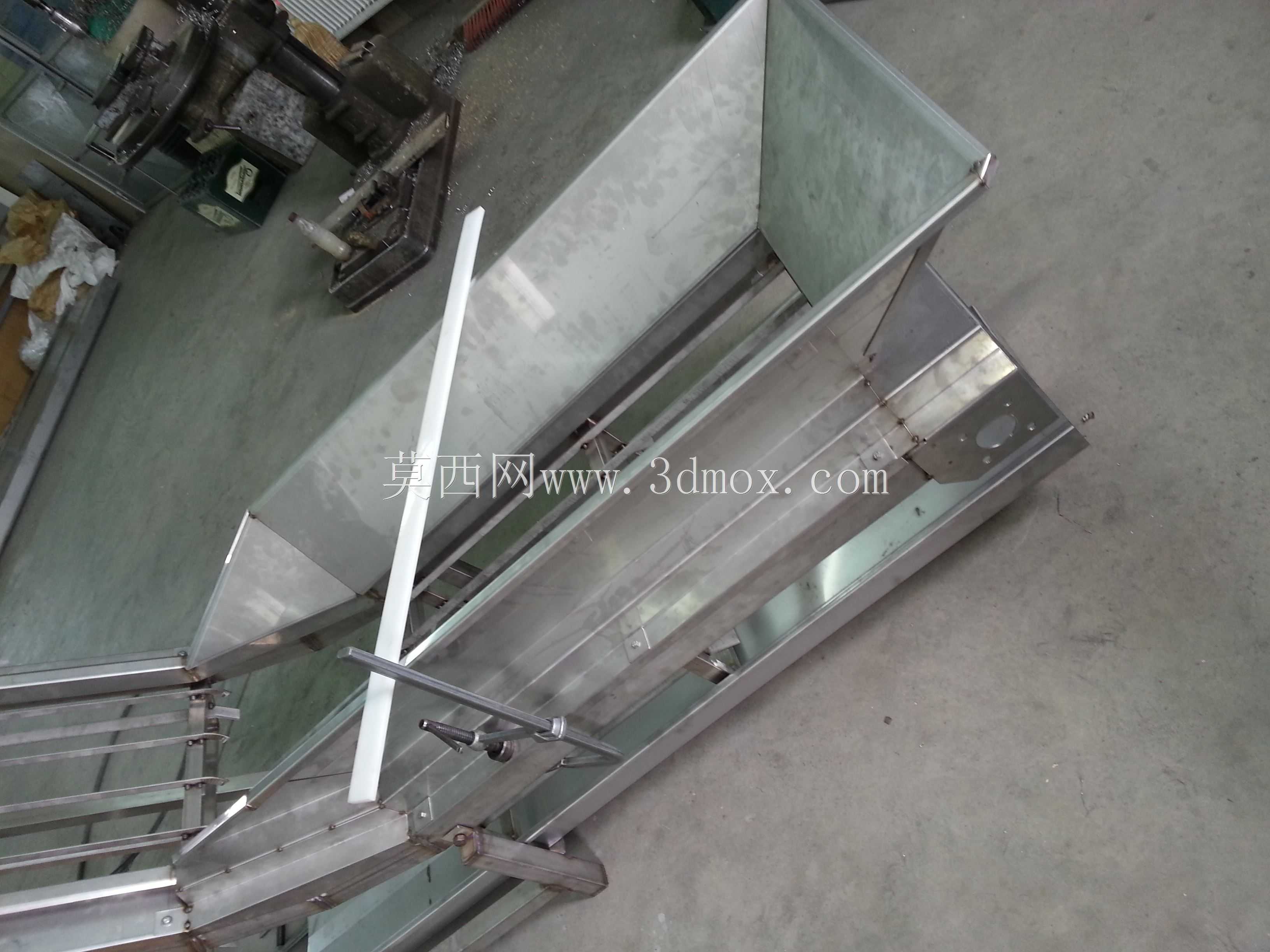

　　结构的支撑框架采用矩形管材焊接成型，多根横向支撑梁均匀分布在槽体底面，将槽体的承重载荷分散传递到两侧支腿，槽体侧板与支撑梁之间采用满焊连接，长期承受批量物料的冲击载荷时不会出现侧板开焊变形。支腿底部预留安装固定孔位，可直接通过膨胀螺栓固定在车间混凝土地面，也可搭配可调脚杯适配不平整的安装基面，整体安装边界可根据上下游设备的出料高度调整支腿长度，槽体进料端的上沿高度可与传送带机架、设备工作台面齐平，消除物料滑落的高度差，减少工件跌落磕碰的概率。

　　设计过程中优先考虑钣金工艺的落地性，整个槽体的侧板、底板均采用不锈钢板折弯成型，减少额外的拼接焊缝数量，折弯圆角统一选取板材厚度对应的标准工艺圆角，既避免折弯处出现应力开裂，也让槽体内壁无突兀凸起，物料滑动过程中不会被勾挂。针对物料冲击最频繁的进料端位置，可额外加装可拆卸的耐磨衬板，衬板通过沉头螺钉固定在槽体内壁，长期使用出现磨损后可单独更换，无需整体替换槽体，降低后期维护成本。

　　从功能适配性上，长槽式的承接面可以覆盖多台并行工位的出料范围，比如三台并排布置的小型冲床排出的边角料可直接落入同一个漏斗槽内，最终汇流到末端的收集料箱，无需为每台设备单独配置收集容器。槽体的导出段开口尺寸适配标准周转箱的进料口，物料从导出段流出后可直接落入箱内，导出段外侧可加装插接式挡板，需要临时暂停排料时可插入挡板封堵出口，方便更换收集容器。

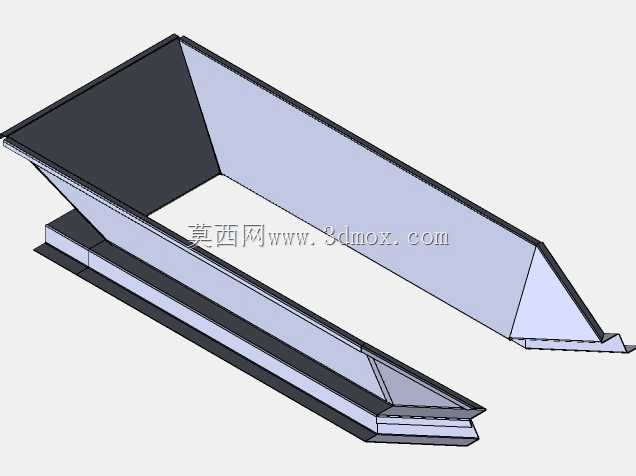

　　建模过程中完整还原了钣金折弯的壁厚、焊接位置的焊脚间隙、支撑梁的排布间距以及安装孔的定位尺寸，结构所有棱边的锐边都做了折弯包边或倒角处理，现场安装调试时不会出现划伤人手的问题。针对不同的物料特性，槽体的倾斜角度可在合理区间内调整参数：针对流动性好的颗粒物料可适当降低坡度，减缓物料滑落速度；针对带轻微粘性的片状物料可加大坡度，保证物料无滞留。整个结构没有复杂的传动部件，依靠自重实现物料导流，故障率极低，适合车间长期连续作业的工况。
