卫浴冷热水混水阀装配杆结构

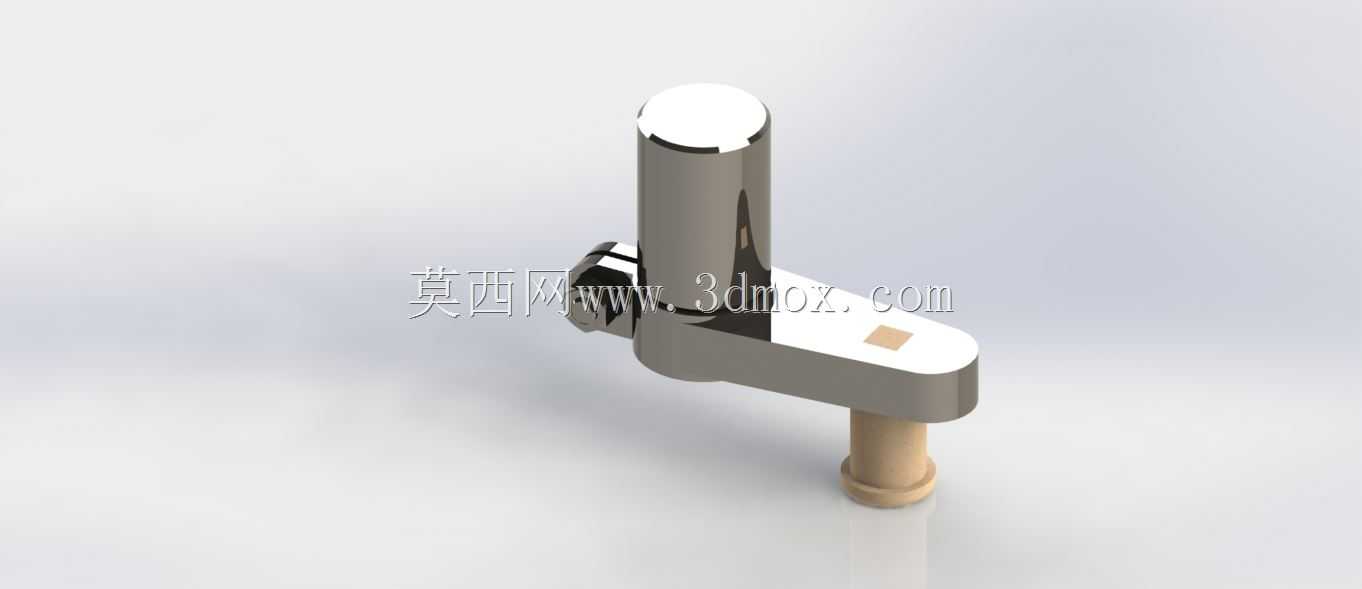

　　这套装配杆结构围绕卫浴终端混水控制场景搭建，核心承担冷热水通路切换、流量调节与操作力传递的功能，常见于面盆龙头、厨房水槽龙头、淋浴控制阀等民用给排水终端，也可在小型实验台供水终端、洁净工位洗手单元等商用场景中适配使用。整套结构以竖向主阀体作为安装基准，阀体上端预留圆形操作端安装位，可配套压盖、装饰帽与手柄锁紧结构，侧向伸出的水平臂为操作力传导与水路转接区域，臂体末端预留阀芯配合接口，可直接卡装陶瓷混水阀芯，下端伸出的米色衬套段为出水通路对接位，可嵌套密封胶圈后连接出水软管或起泡器组件。从实际装配逻辑来看，竖向阀体的圆柱外壁为龙头安装面板的穿装基准，现场安装时阀体从台盆上方穿过安装孔，台盆下方通过锁紧螺母与橡胶垫圈压紧固定，

　　安装孔周边需要预留不小于阀体外径1.2倍的操作空间，方便下方扳手拧动锁紧件；水平臂的侧向延伸长度需要匹配台盆边缘到出水点的距离，避免出水位置过于靠内导致用水时磕碰容器，臂体下方的衬套段轴线需要与台盆盆面中心对齐，偏差控制在3mm以内才能保证出水水流落入盆体排水区域。设计阶段首先要处理的是操作力的传导路径：用户扳动水平臂末端的手柄时，扭矩会通过臂体内部的联动结构传递到竖向阀杆，再带动内部陶瓷动片相对于定片转动，改变冷热水进水口的通流面积比例，实现水温调节；上下扳动手柄时则会改变阀芯的整体开启开度，控制出水流量大小，整个传力路径上的配合面都预留了合理的间隙，既避免卡滞，也不会因间隙过大出现操作晃量。

　　结构的密封设计完全贴合卫浴用水的低压工况：冷水进水压力通常在0.1-0.6MPa，热水进水温度最高不超过80摄氏度，所有水路对接面都设计了环形密封槽，可装入标准O型橡胶圈，装配后依靠橡胶的压缩变形填充配合间隙，杜绝长期使用后出现的渗漏问题；下端衬套采用非金属耐磨材质，既可以降低与出水软管对接时的摩擦磨损，也能避免金属硬接触导致的装配应力集中，防止长期受力后出现接口开裂。外形尺寸的边界设定充分考虑了民用台盆的通用安装规范：竖向阀体的总高度控制在常规龙头壳体的容纳范围内，上端操作端露出台盆面板的高度适配普通手柄的转动行程，不会出现手柄转动时磕碰墙面的问题；水平臂的截面采用圆角过渡造型，没有尖锐棱角，既符合卫浴产品的外观安全要求，

　　也能降低铸造或机加工过程中的应力集中，提升零件的结构强度。整套装配杆的零件拆分逻辑兼顾了加工工艺性与后期维护便利性：金属主体部分可采用黄铜锻造后数控精加工，或者锌合金压铸后表面抛光镀铬，满足卫浴场景的防锈与外观要求；内部的联动杆、密封件、衬套都设计为可拆分结构，后期如果出现阀芯磨损、密封件老化的情况，不需要整体拆除阀体，只需要拆下端部压盖即可更换内部易损件，大幅降低后期维护成本。在三维建模过程中，所有配合面都按照实际装配公差搭建：阀芯安装位的卡接槽尺寸与通用标准陶瓷阀芯的卡位完全匹配，密封槽的槽宽、槽深都对应标准O型圈的压缩率要求，运动件之间的配合间隙按照IT8级精度设定，既保证数字模型可以直接用于后续的工程图导出、加工工艺编制，也能在虚拟装配阶段提前验证手柄全行程转动过程中是否存在零件干涉，确认冷热水调节、流量开关的全动作路径都顺畅无卡滞，同时也能模拟阀体装入台盆后的周边空间边界，核对安装、维修操作时的工具活动空间是否充足，避免实际装机后出现装配干涉、操作空间不足的问题。
