悬臂式瓶装工件定位夹持工装

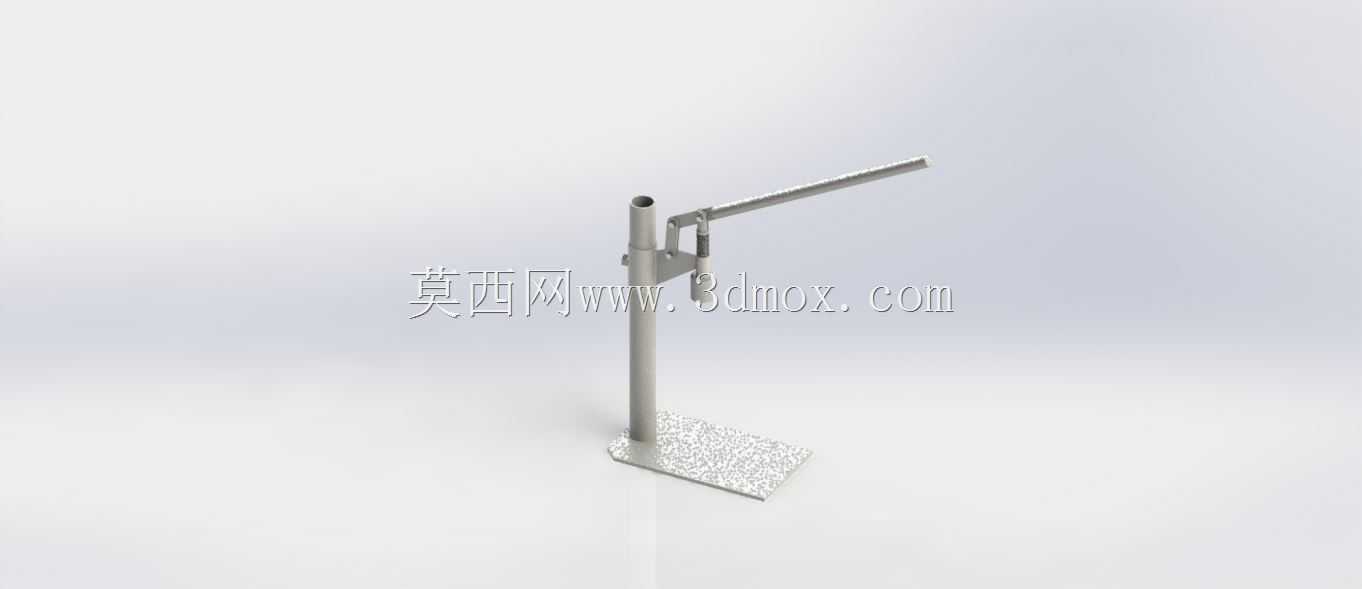

　　这套悬臂式瓶装工件定位夹持工装，主要面向小件装配、瓶装工件对位、轻载压合与人工辅助定位场景，常见于电子小件组装、日化包装辅助工位、实验室样件处理以及小型零部件预装环节。结构上没有采用复杂的多轴联动形式，而是以立式单立柱作为承载主体，底部通过矩形底板与工作台面连接，立柱上部伸出水平悬臂，悬臂末端布置可沿杆长方向调整的执行头，执行头下方对应工件放置区域，形成从上向下的定位与轻压动作路径。

　　从实际工位使用来看，这类装置并不承担大吨位压装任务，更适合瓶体、筒状小件或细长零件在装配前的姿态保持。操作人员将工件放置在底板对应的工作区域后，可通过悬臂端部的压头完成对位、轻压或辅助夹持，避免手持工件时出现偏移。悬臂长度决定了水平作业半径，立柱高度决定了压头上下活动空间，底板则承担整机倾覆力矩。由于水平臂向外伸出，压头受力时会在立柱根部形成弯矩，因此底板与台面的固定方式、立柱与底板的连接刚度，是整套结构能否稳定工作的关键。

　　建模时需要重点处理几个装配关系。首先是底板与立柱的连接，底板采用平板结构，面积大于立柱截面，能够扩大支撑边界；立柱下端应设置可靠的定位面，必要时通过法兰、焊接座或紧固件与底板连接，避免悬臂受力后立柱晃动。其次是悬臂与立柱的铰接或滑移连接，图中结构在立柱上部设置连接座，水平臂可绕连接点调整角度或高度，以适应不同高度的瓶体。该位置既要满足调节便利性，也要在锁紧后具备足够摩擦力，防止工作过程中悬臂下垂。

　　末端执行部分采用细长导向杆与压头组合，压头沿竖直方向动作，适合对瓶口、瓶盖或小型柱状件进行下压定位。设计导向杆时，应控制其与导向套之间的配合间隙，间隙过大会造成压头偏摆，间隙过小则容易在粉尘环境中卡滞。压头端部不宜采用尖锐形状，针对瓶装工件通常应配置平面或柔性接触垫，以减少对瓶体表面的压痕。若用于金属小件装配，则可将压头更换为尼龙、聚氨酯或金属定位销，通过快换结构提升工位适应性。

　　外形边界方面，整机占地由底部矩形底板决定，适合安装在标准工作台、装配线侧边或简易机架上。底板四角预留安装孔时，应结合悬臂最大伸出长度核算螺钉受力；在人工轻载使用条件下，底板也可通过压板、T形槽螺栓或夹具固定于工作台。高度方向需要保证压头在上位时，工件能够顺利取放；压头在下位时，应能到达目标压紧位置，同时保留一定调节余量。水平方向上，悬臂伸出后不得与周边输送线、料盒或操作人员动作空间发生干涉。

　　从功能特性看，该结构的优势在于组成零件少、动作直观、维护方便。立柱、悬臂、连接座、导向杆和压头均可采用常规金属型材或机加工件制作，适合小批量设备配套和非标工位改造。连接座处的调节结构可以让装置适应不同批次工件的高度变化，压头位置也可沿悬臂方向微调，从而覆盖一定范围内的瓶径和瓶高差异。对于需要频繁换型的生产线，这种开放式结构比封闭箱体式压装单元更容易观察动作过程，也便于清理碎屑和更换易损件。

　　结构校核时不能只关注零件强度，还要关注整机稳定性。压头施加向下力时，力点距离立柱轴线越远，倾覆趋势越明显；若底板固定不足，装置可能出现翘起或摆动。因此悬臂长度不宜盲目增加，应在满足操作半径的前提下尽量缩短力臂。立柱截面需具备抗弯能力，薄壁管件虽然重量轻，但在连接座位置应增加衬套或加强块，避免锁紧时局部变形。导向杆长度则要兼顾行程与刚性，过长的悬伸导向杆会在压合瞬间产生横向偏移。

　　在三维建模过程中，应将底板安装孔、立柱中心线、悬臂回转中心、导向杆轴线和压头工作面建立清楚的参考关系。装配体中需要保留调节件的运动范围，检查悬臂抬起、压头下降以及工件取放时是否存在碰撞。对于工程图输出，底板平面度、立柱与底板垂直度、导向杆与工作台面垂直度都是影响使用效果的重要尺寸。若后续需要扩展为气动压装，可在悬臂末端预留气缸安装面，并加强立柱和连接座；若仅作为人工定位工装，则保持现有手动结构即可满足轻载、低频、多品种作业需求。
