箱式水循环过滤净化机组结构

　　该结构对应一套箱式水循环过滤净化机组，常见于机加工车间切削液集中回送、湿式除尘系统循环水回路、小型工业清洗线槽液回用以及喷淋冷却系统的旁滤单元。设备在现场承担含杂质液体的暂存、沉淀、过滤与泵送回流任务，把上游工位排出的混有切屑、颗粒、纤维或粉尘污泥的液体接入箱体，经过内部隔腔、滤网或沉淀区后，由侧向出口送回循环管路，从而减少喷嘴堵塞、泵体磨损和整槽液体频繁更换的问题。

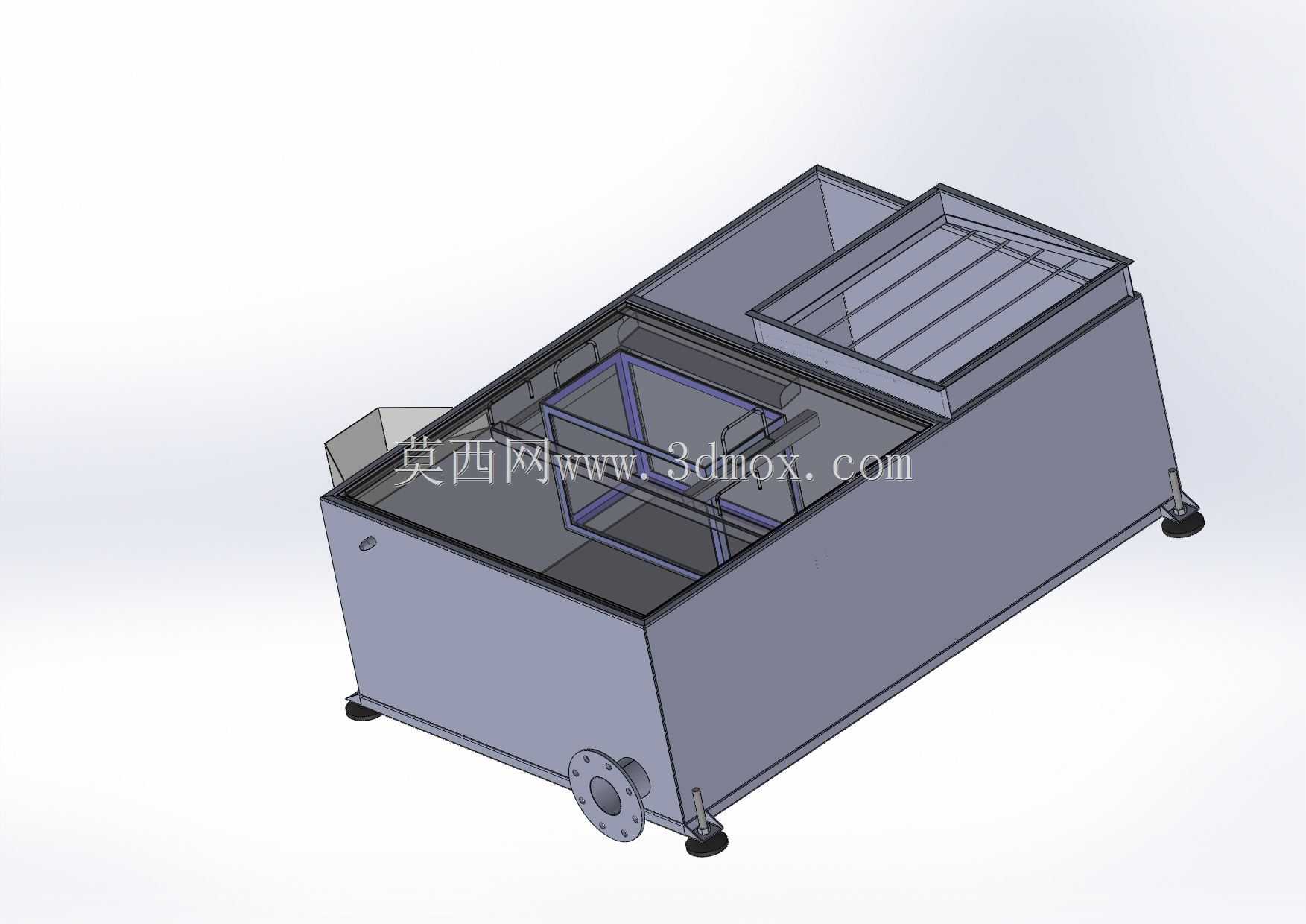

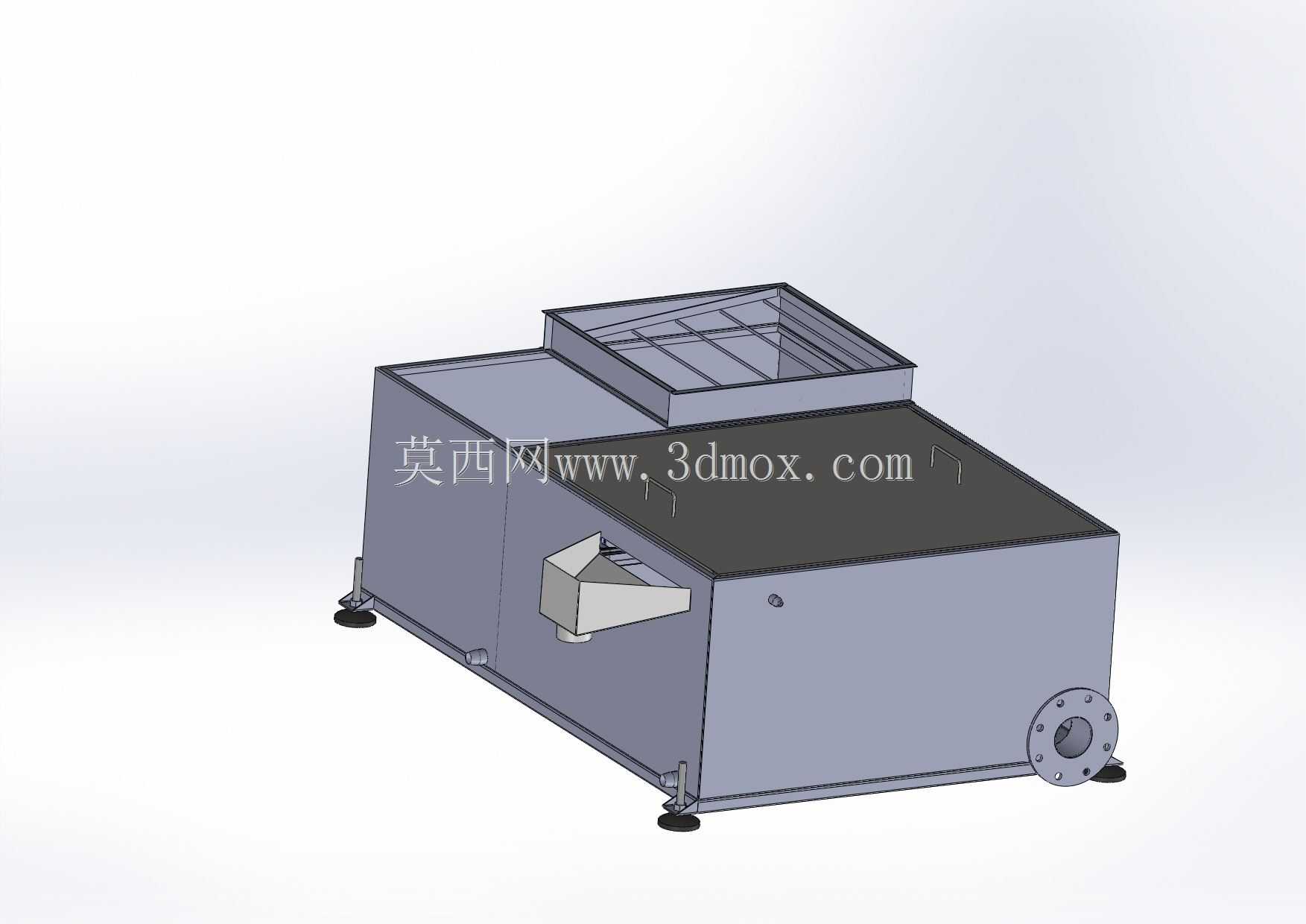

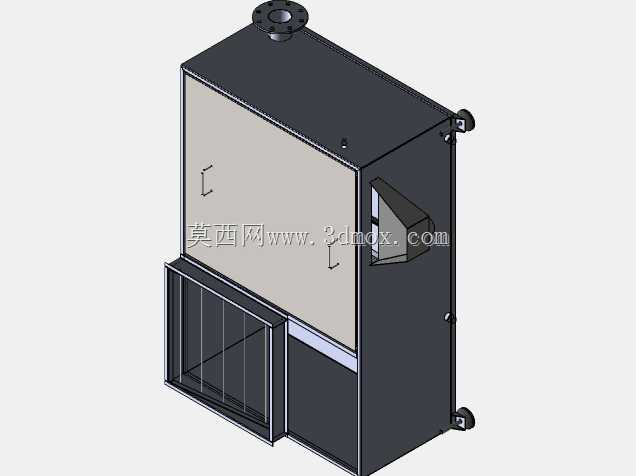

　　从外形看，整机采用矩形焊接箱体作为主体，箱顶一侧设置凸起的方形进液或检修框口，框口内部带有格栅支撑，可放置滤网、滤篮或盖板，既方便大颗粒杂质在进入主腔前被拦截，也为后续清理滤材、观察液位和进入维护提供开口。顶面其余区域为封闭盖板结构，能够抑制液体飞溅和异味扩散；箱体侧面布置有斜向伸出的矩形接口，可作为溢流、旁通、排污或与外部槽体连接的通道。端部圆形法兰接口位于箱体下部，适合与管道、泵吸入口或阀门组件进行螺栓连接，法兰周边预留均布孔位，装配时可根据管路方向选配垫片和紧固件。

　　结构设计上，箱体并非简单单层方箱，而是通过内部隔板形成不同功能腔室。含污液体进入后，流速在扩大的箱腔中突然降低，较重颗粒优先沉降至底部；液体再经过滤网或隔墙通道进入较清洁一侧，最终由低位法兰输出。这样的布置把沉淀、拦截和储液集中在同一底座内，减少了现场分散罐体、管路弯头和支架数量。箱体边角采用折弯板与焊接组合，侧壁在充液后承受静水压力，转角和底板区域需要重点控制焊接变形；底部支脚将箱体抬离地面，既避免底板长期接触地面积水，也为排污、叉车移位和地脚固定留出空间。支脚底部带有可调圆盘结构，可在不平整基础上调节水平，降低满液状态下因支点不实带来的附加应力。

　　安装边界方面，选型时需要同时核对箱体占地长度、宽度、总高度以及顶部检修框口开启后的净空。设备就位后，顶部滤篮需要能够竖直取出，因此上方不能布置固定管线或横梁；侧向矩形接口前方应保留软管或短管拆装距离，端部法兰则要留出扳手操作空间和管道对中余量。箱体底部建议落在平整混凝土地面或钢平台上，支脚位置对应承重梁或预埋件，避免满液重量集中压在薄地坪上。若用于切削液系统，回液槽方向应尽量靠上接入，使液体以较低冲击进入沉淀区；若用于喷淋或除尘循环，泵吸入口宜接近清洁腔低位，但需与箱底保持适当距离，防止沉积污泥被直接吸入。

　　三维建模时，箱体外壳可按钣金焊接件思路拆分为底板、侧板、顶板、检修框和加强件，法兰、支脚、可调底座、侧接口分别建立子装配，便于在工程图中表达焊缝区域、螺栓连接和检修件。模型中需要特别保留接口中心高、法兰孔分布、支脚安装孔位置和顶部开口尺寸，因为这些尺寸直接决定现场管路对接与维护空间。对于内部滤网、隔板和浮渣区，也应按实际拆装顺序表达，避免出现滤篮无法从顶口取出、侧管与加强筋干涉、法兰螺栓被箱体侧壁遮挡等问题。整体结构强调紧凑落地、低位接管和开盖维护，适合在空间有限但又需要连续循环过滤的工业现场使用。
