通讯设备楔形限位止挡支座结构

　　该楔形构件在通讯终端组装、检测与包装工位中承担侧向定位与端部止挡作用，常见于手机外壳、通讯模组治具的载具边缘，用来限制工件沿斜面方向的滑移，同时通过顶部两处凸耳形成卡口，配合弹性压块或定位销完成快速装夹。从实际产线布局看，这类止挡件多布置在载具板的进料端与出料端，工件随皮带线流入工位后，先接触构件的大斜面完成导向滑入，再由前端竖直面抵住工件边角，避免检测探针下压时出现位移。

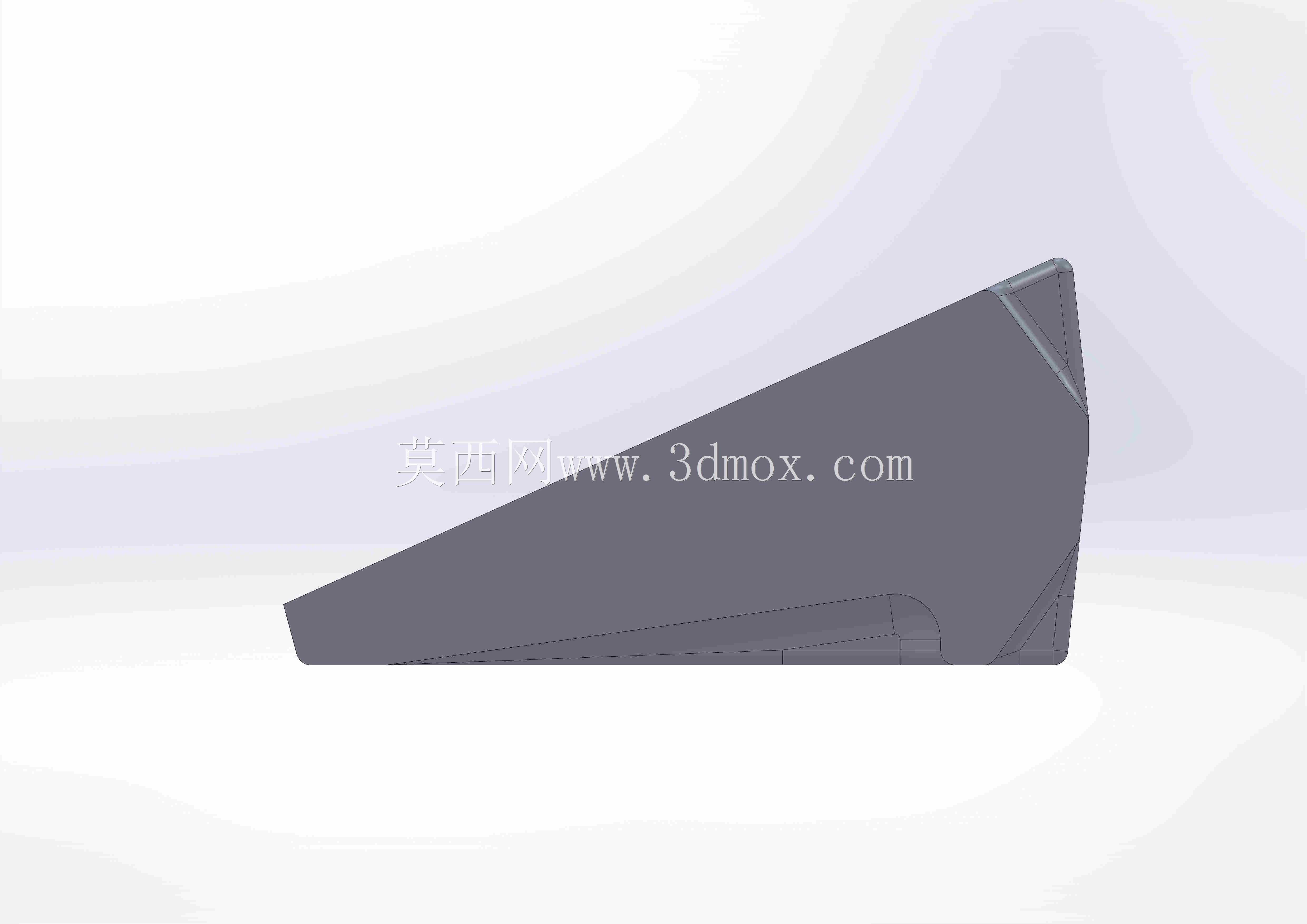

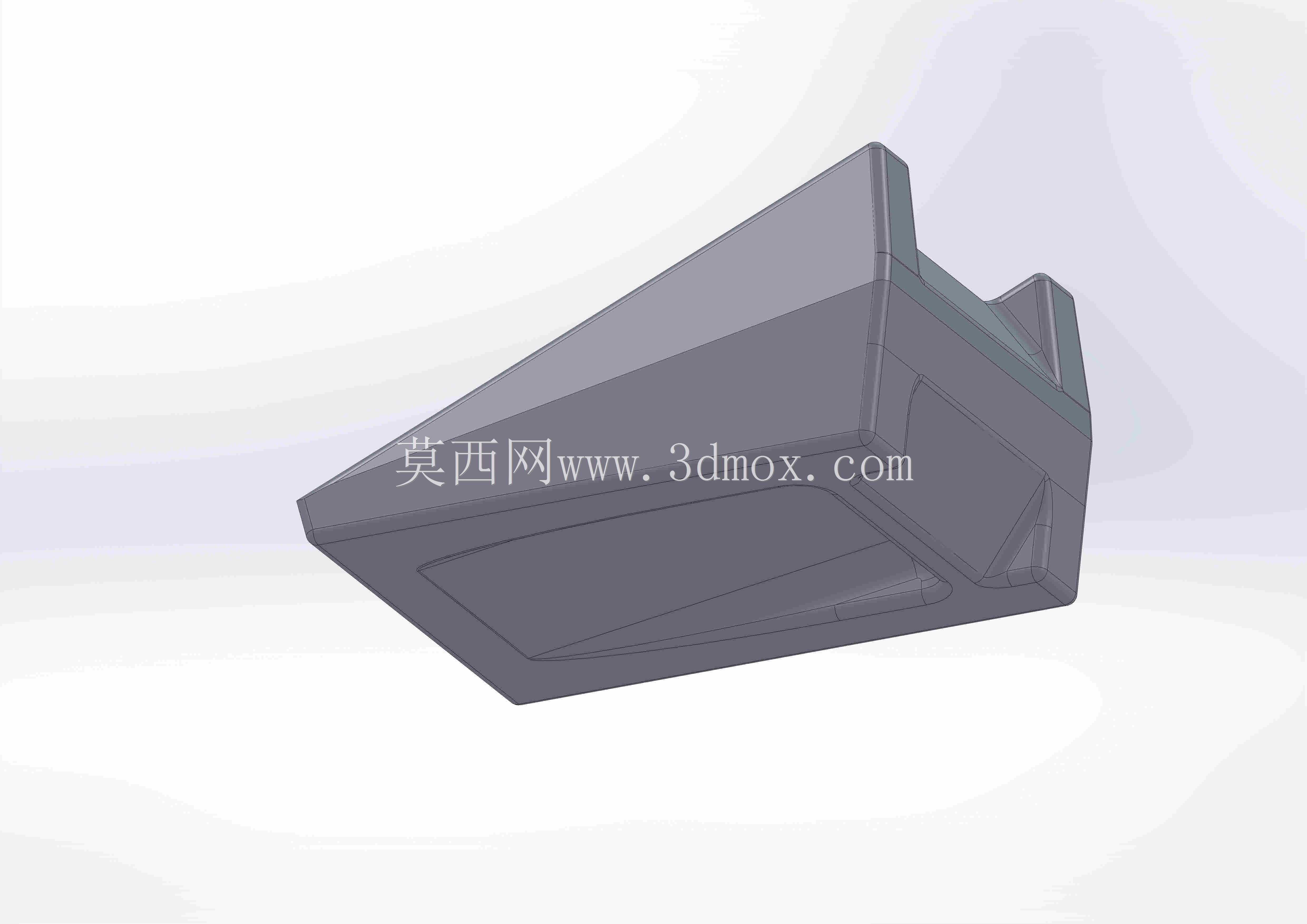

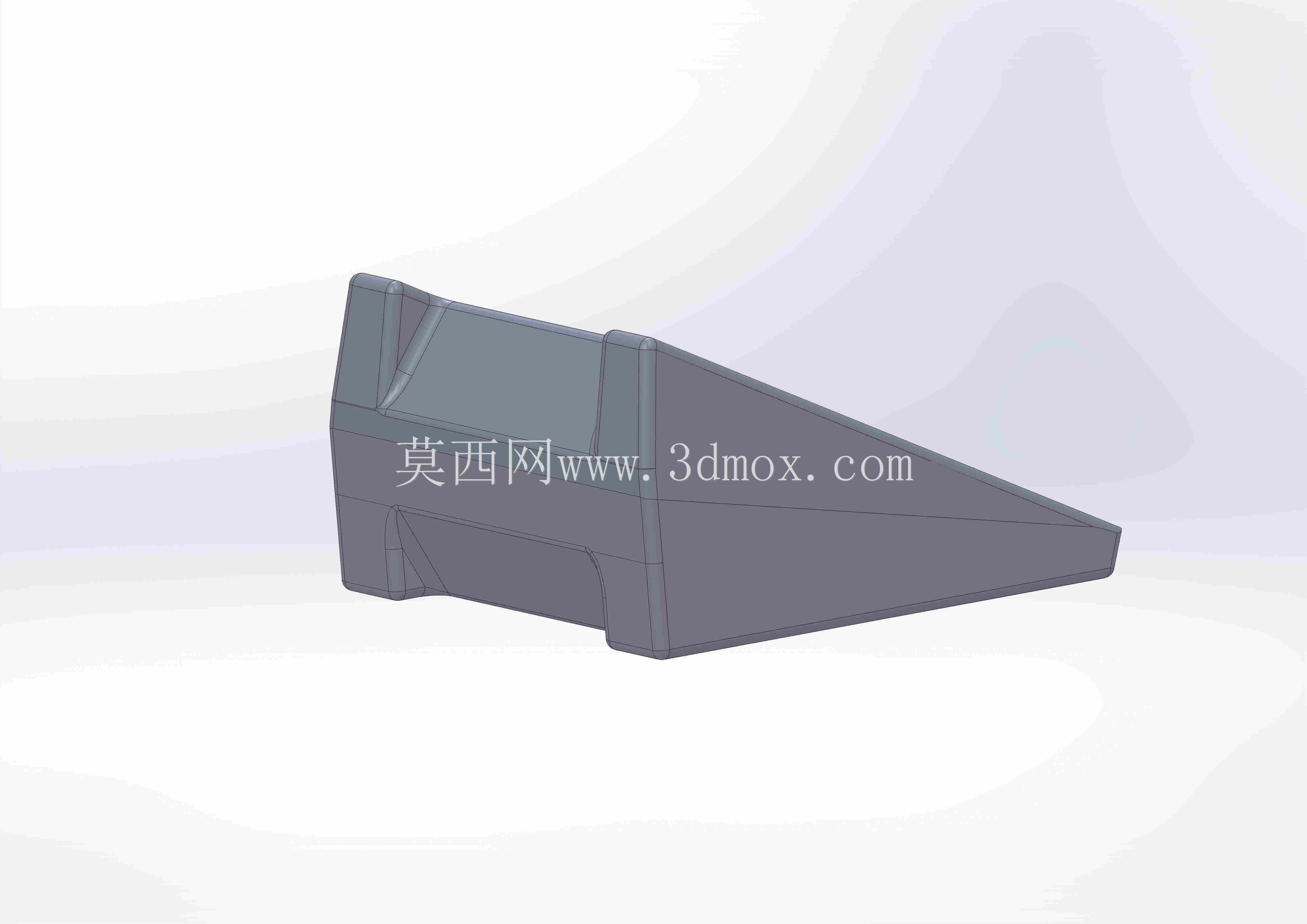

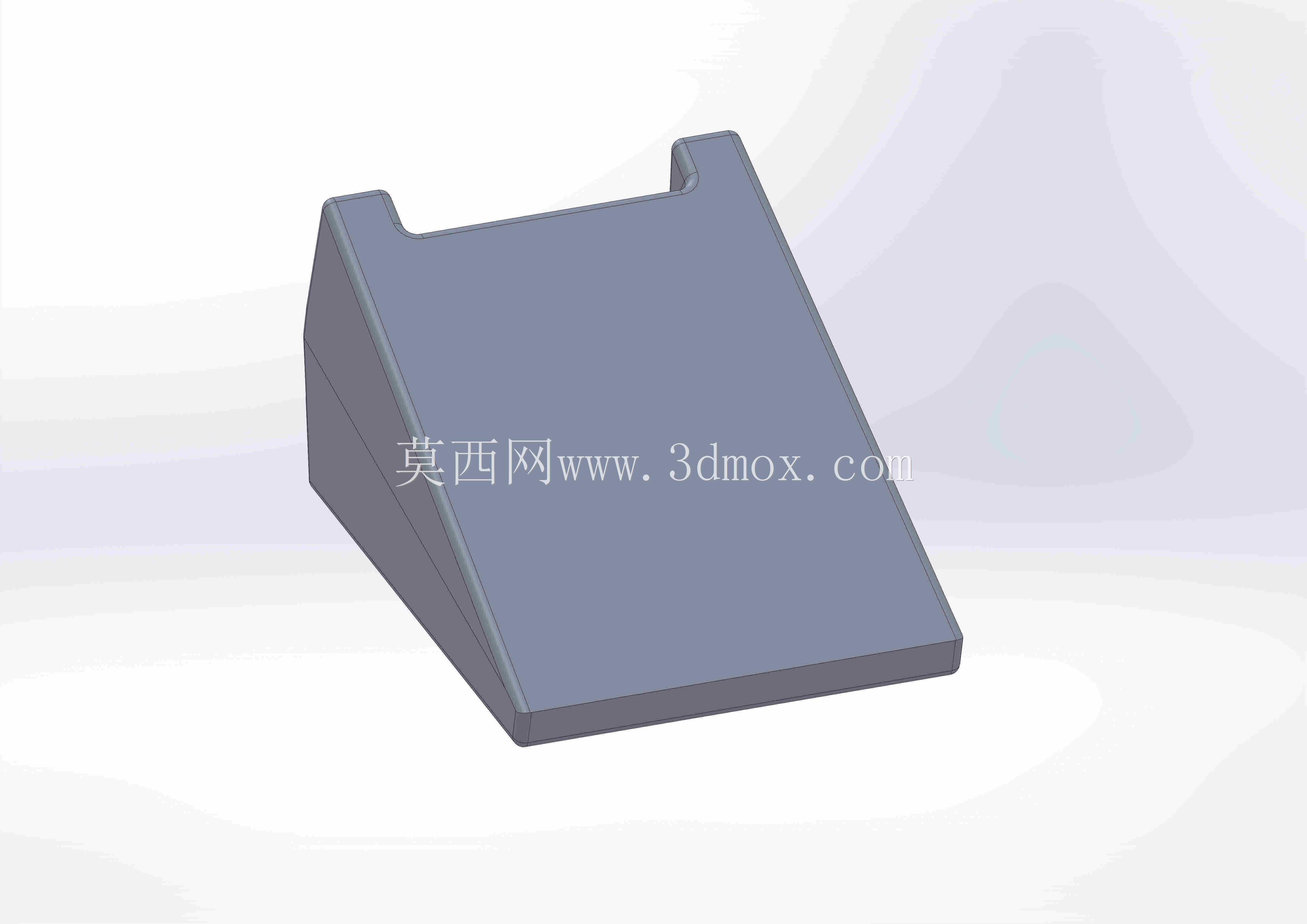

　　建模阶段先从安装基准面入手，底部为完整平面，可直接贴合载具铝板，不需要额外加工避让槽；主体沿长度方向做等厚斜切，斜面倾角按照工件导入角度设定，保证人工放料时无需精准对位即可顺着坡面滑入定位区。顶部两端向上伸出的凸耳并非装饰结构，其内侧间距与工件端部宽度匹配，凸耳内侧保留竖直限位面，当工件受侧向推力时，凸耳承担主要剪切载荷，因此在特征构建时对凸耳根部做了加厚过渡，避免反复撞击后出现根部断裂。

　　结构整体采用实心等壁厚设计，没有复杂内腔，适合采用整块尼龙或铝合金直接铣削成型，小批量场景也可通过3D打印快速验证；斜面与底面的交线处做了小倒角处理，消除铣削加工后的锐边，同时避免工件滑入时被边角刮伤外壳漆面。构件的底面宽度决定了安装孔位的布置边界，实际装配时可在底面两端加工沉头孔，从载具背面穿入内六角螺丝固定，沉头深度需保证螺丝端面不突出底面，防止载具平移时与线体导轨发生干涉。

　　从受力路径分析，工件下压的载荷首先传递到中部斜面，再沿楔形实体传导至底部安装面，楔形截面的厚度从前端到后端逐步递增，后端高应力区对应凸耳位置，截面厚度最大，这种变厚度布局既控制了整体重量，又把材料集中在载荷传递的主路径上。凸耳的外侧与主体侧面齐平，没有额外外凸结构，多个止挡件并排安装在载具上时，相邻构件之间不会出现干涉，可按照工件排布间距灵活调整安装位置。

　　在治具调试过程中，该构件的斜面角度可根据不同型号通讯产品的外壳圆角做适配修改：若工件边缘圆角较大，可适当放缓斜面倾角，减少导入时的卡滞；若工件定位精度要求高，则加大斜面倾角，让工件在重力作用下更快滑入底部定位面。顶部凸耳的高度不宜过高，只需高出工件底面2至3毫米即可，过高会阻碍机械手取放料的运动路径，过低则无法起到侧向限位作用，建模时凸耳工作高度按照工件侧边定位高度的三分之一取值，兼顾限位可靠性与取料空间。

　　构件的所有外轮廓棱边均做了统一的圆角过渡，一方面减少应力集中，提升反复冲击下的使用寿命，另一方面在清洁工位时不会残留纤维碎屑，适配通讯产品组装车间的无尘环境要求。整体结构没有配合公差要求极高的精密配合面，加工时只需保证底面平面度与两个凸耳内侧的间距尺寸，即可满足工位定位需求，后期维护中若出现磨损，可直接整体更换，无需拆解其他治具部件。
