通讯设备用方头带侧槽定位销轴螺栓

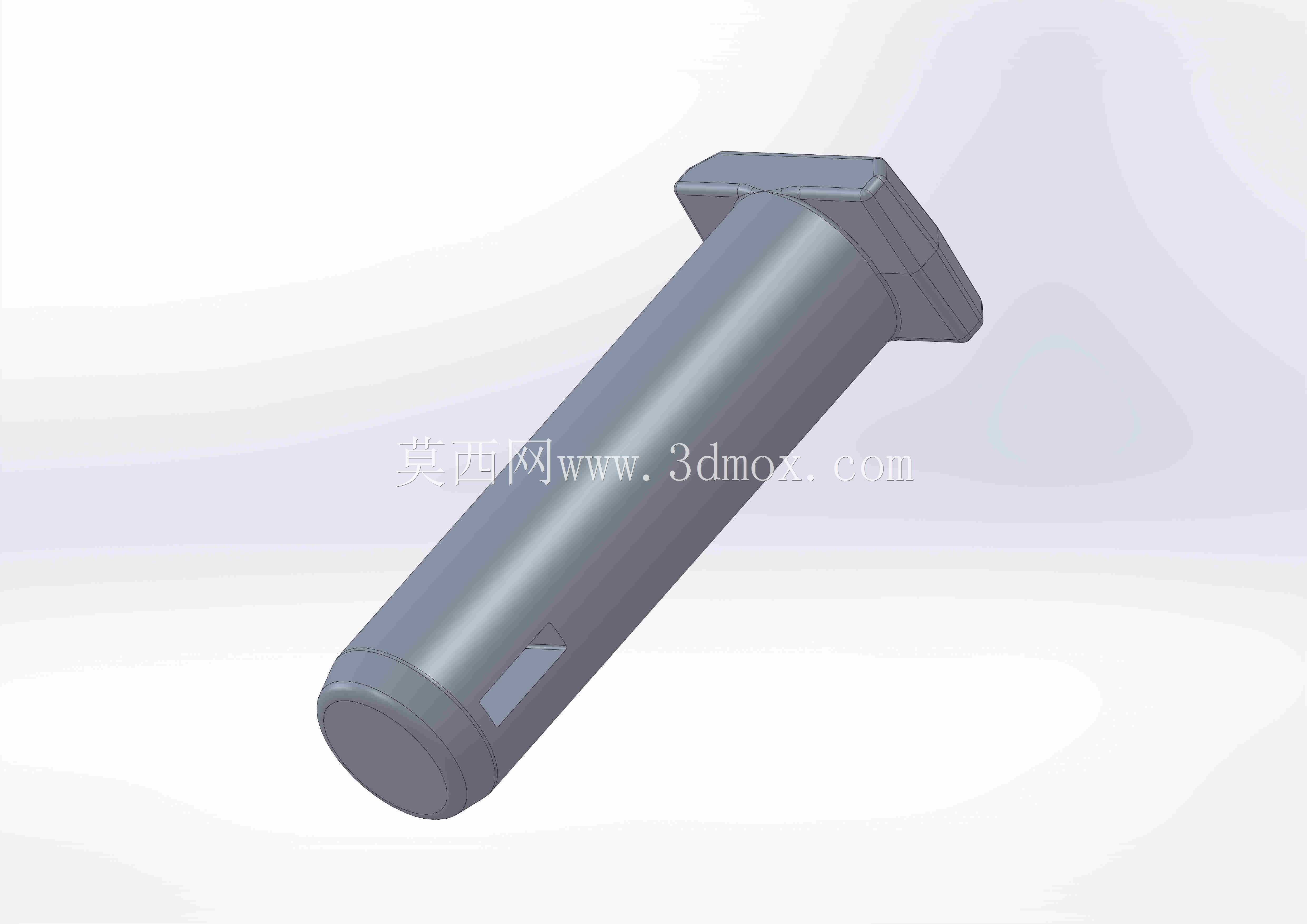

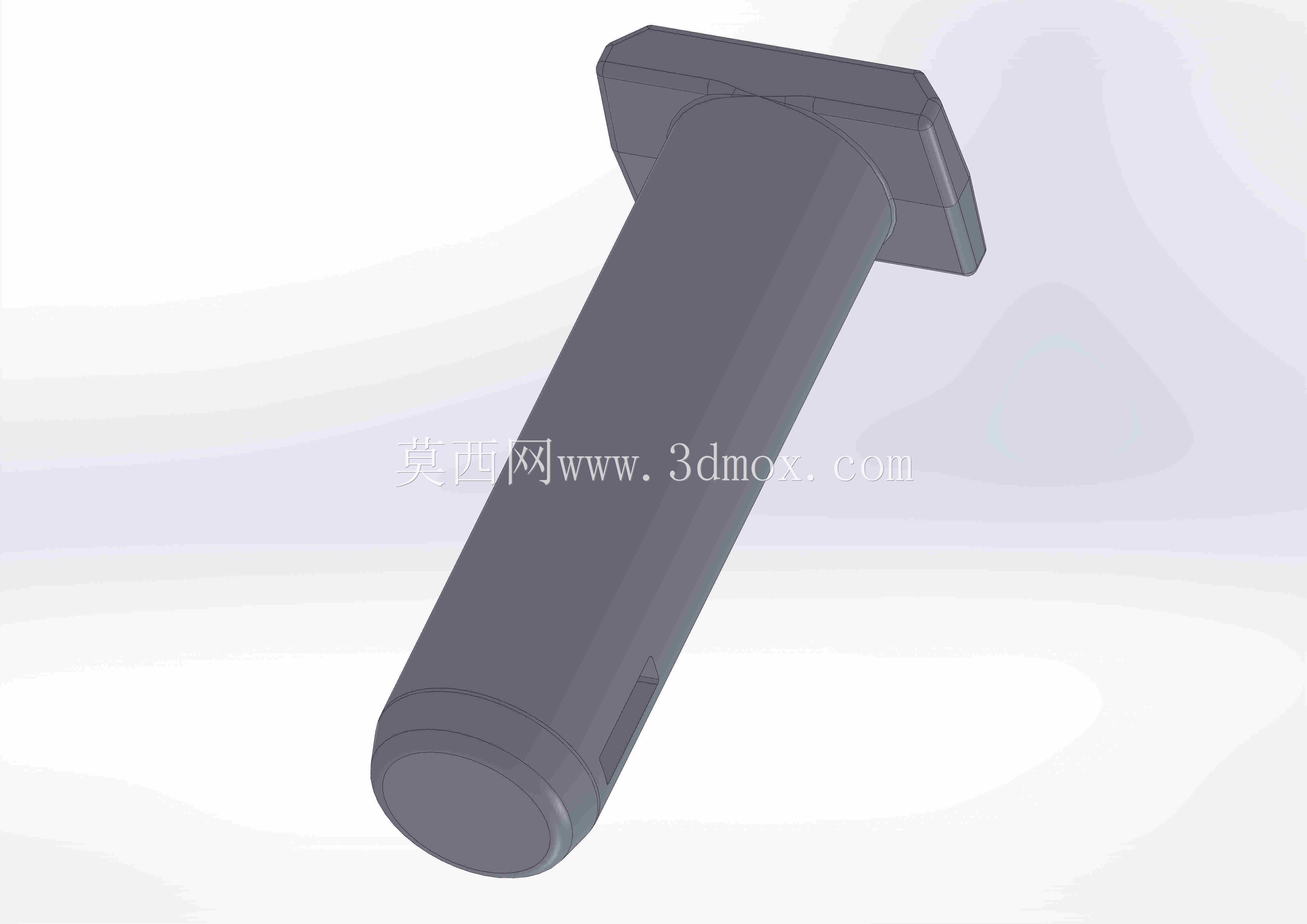

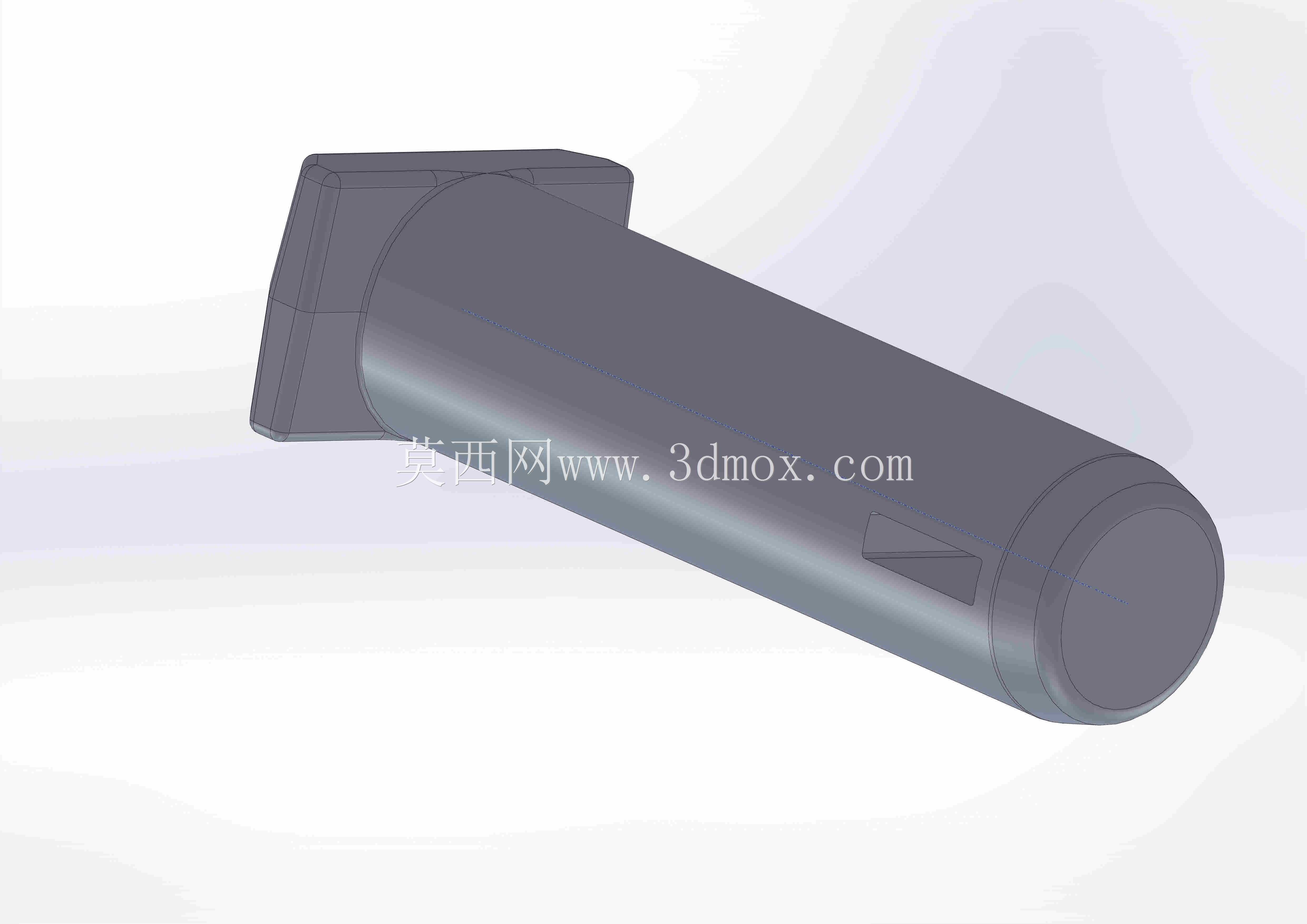

　　在通讯终端整机结构装配环节，机身内部的塑胶壳体、金属支架、功能模组之间，经常需要一类同时承担径向定位、轴向限位、快速插拔导向的紧固件，常规六角头螺栓需要预留扳手操作空间，在堆叠紧凑的手持设备内部很难布置，普通圆柱销又缺少防转卡位，装配后容易随震动出现周向转动，连带周边卡扣出现磨损松脱。这款销轴式螺栓的结构就是针对这类紧凑装配场景做的适配，整体采用长圆柱杆身作为主体承载段，杆身一端做了加宽的方形端头，端头轮廓做了小角度拔模斜度，既可以在注塑壳体的对应沉槽里直接落位，装配时不需要额外工装夹持防转，方形端头的两个平行侧边还能和壳体槽口的侧壁贴合，承担周向止转的作用，端头外侧的倒角在预装时可以快速对准槽位，减少人工对位的辅助时间。

　　杆身靠近圆头端的位置加工了一道内凹的侧向卡槽，这个槽位不是用来配合普通螺母锁紧，而是和壳体上一体成型的弹性卡扣配合：当杆身沿着安装孔推到位之后，塑胶卡扣的凸筋会卡入这道侧槽内，直接完成轴向限位，不需要额外装配螺母、挡圈，整机自动化装配线的工位可以少一套锁附或卡装零件的机构，装配节拍能明显缩短。杆身的圆柱段直径和安装孔采用小间隙配合，间隙量控制在0.05毫米以内，既可以保证手工按压就能顺利穿入，又不会因为间隙过大出现径向窜动，多根销轴同时使用时，还能作为上下壳体的定位导柱，在壳体合模装配时先通过销轴完成初定位，再锁附其余主固定螺丝，避免壳体错位导致接口、按键的对位偏差。从安装边界来看，这类零件的总长度要和壳体的堆叠厚度匹配，

　　方形端头的厚度完全沉入壳体表面的沉槽内，装配后端头表面不高出壳体内壁，不会干涉上方堆叠的电池、主板等模组；圆头端的端面做了圆角过渡，穿入安装孔时不会刮伤孔壁的塑胶边缘，侧槽的槽边做了小圆弧处理，避免应力集中，在设备经历跌落冲击时，槽位位置不会出现断裂风险。和常规标准螺栓相比，这款零件没有加工外螺纹，不需要对应攻丝孔，对薄壁塑胶壳体来说，避免了螺纹孔滑牙的失效问题，反复拆装维护时，只需要拨开弹性卡扣就可以抽出销轴，不会像自攻螺丝那样多次拆装后破坏塑胶柱的内孔。在建模过程中，杆身的同轴度、方头和杆身的垂直度、侧槽的轴向位置尺寸都需要严格和整机堆叠尺寸链匹配：如果侧槽位置偏差超过0.1毫米，就会出现卡扣卡入量不足，震动后销轴脱出，

　　或是卡入过盈量太大，维护时无法顺利拔出的问题。方头的轮廓尺寸也要和壳体的防转沉槽对应，侧边和槽壁保留微量间隙，既保证防转效果，又不会因为尺寸公差导致方头无法压入槽位。这类结构除了手持通讯设备，在小型消费电子、便携检测仪器、薄型家电的内部支架连接中也大量使用，零件本身可以采用注塑成型或者机加工铝合金制作，塑胶件本身自带润滑性，插拔手感顺畅，金属件则可以在需要更高强度的连接位置使用，承担更大的拉扯载荷。设计时还要注意杆身末端的圆角半径不能过小，避免在反复受侧向力时出现应力断裂，方头和杆身衔接的位置也要做过渡圆角，减少直角位置的应力集中，整机做跌落测试时，销轴不会从衔接位置断裂，保证内部模组的连接可靠性。
