小型承重挂钩弯弧挂接构件

　　这款小型挂钩构件在日常工装布设、工位物料整理、轻型设备管线吊挂以及民用置物场景中都有很高的使用频次，很多车间的工具挂板、仓储轻型货架侧挂位、通讯机柜内部线缆承托点位、小型工作站的辅件悬挂区域，都会用到这类尺寸紧凑的弯弧挂钩。它不需要复杂的配套锁止结构，依靠自身成型的弯弧兜持形态，就能对挂装物件形成稳定的承托，在频繁取放工具、临时挂置工装吊具、收纳零散管线的工况下，取放动作没有多余的卡扣操作，单手即可完成挂取，作业效率远高于需要绑扎、螺栓固定的挂接方案。

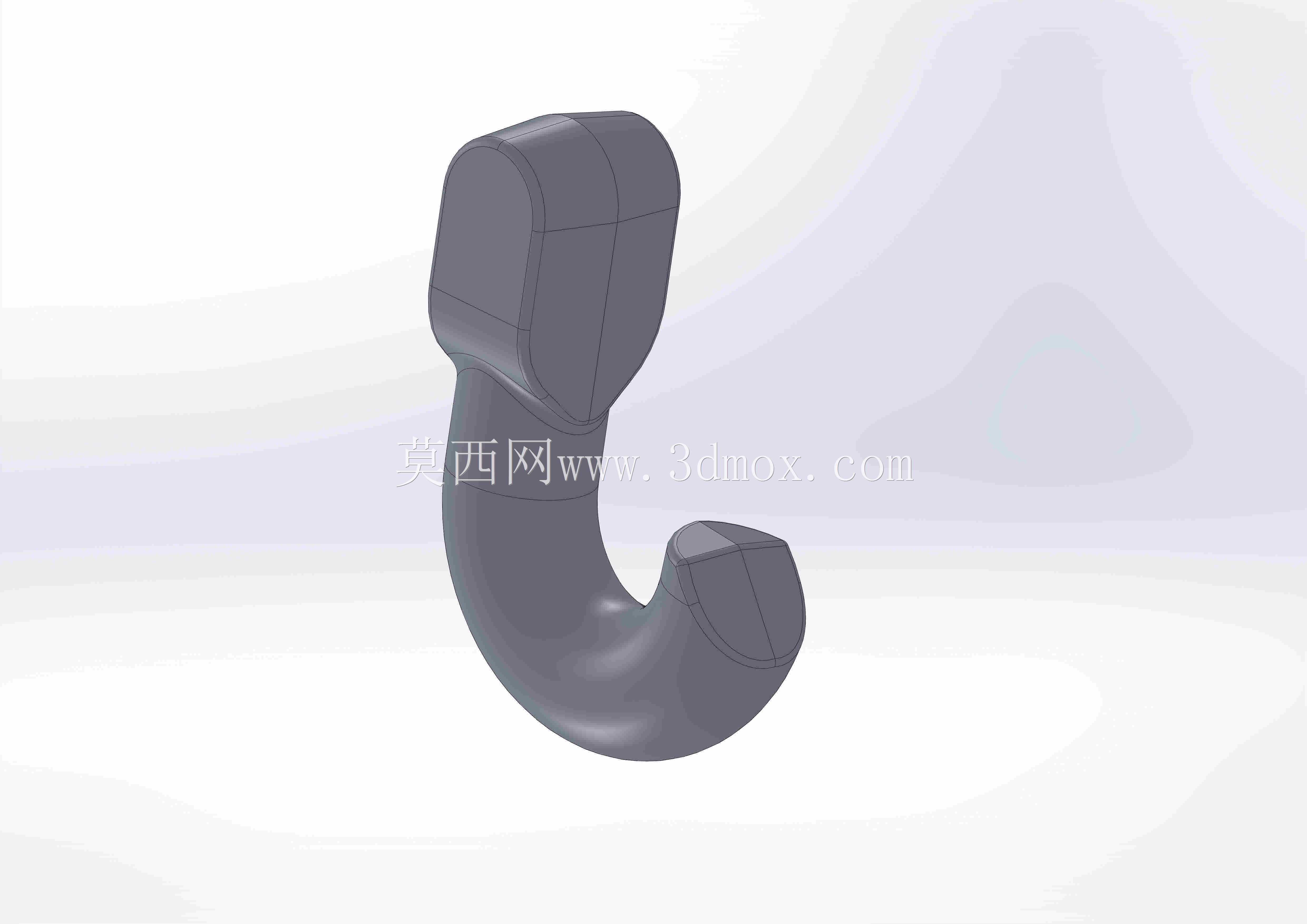

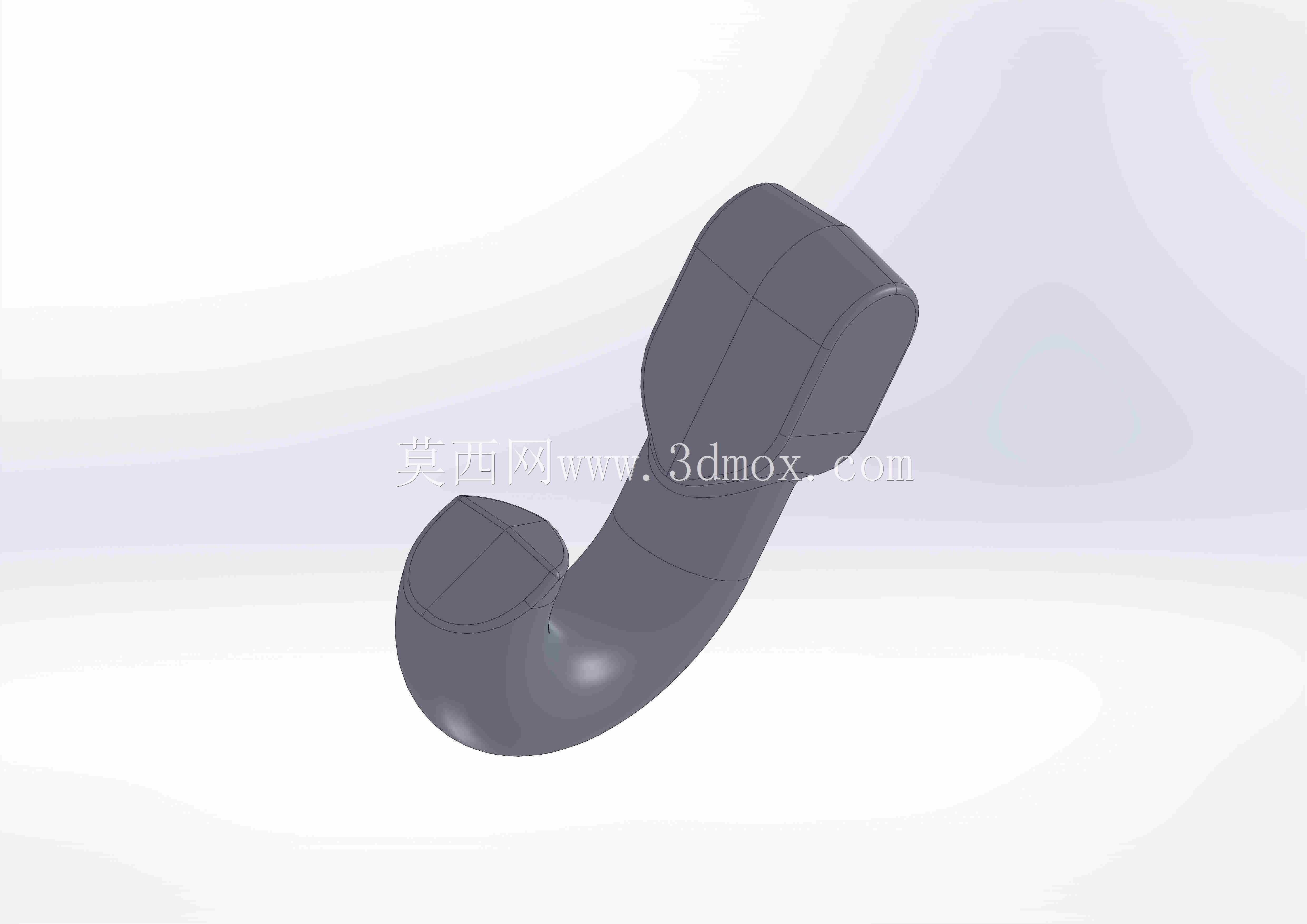

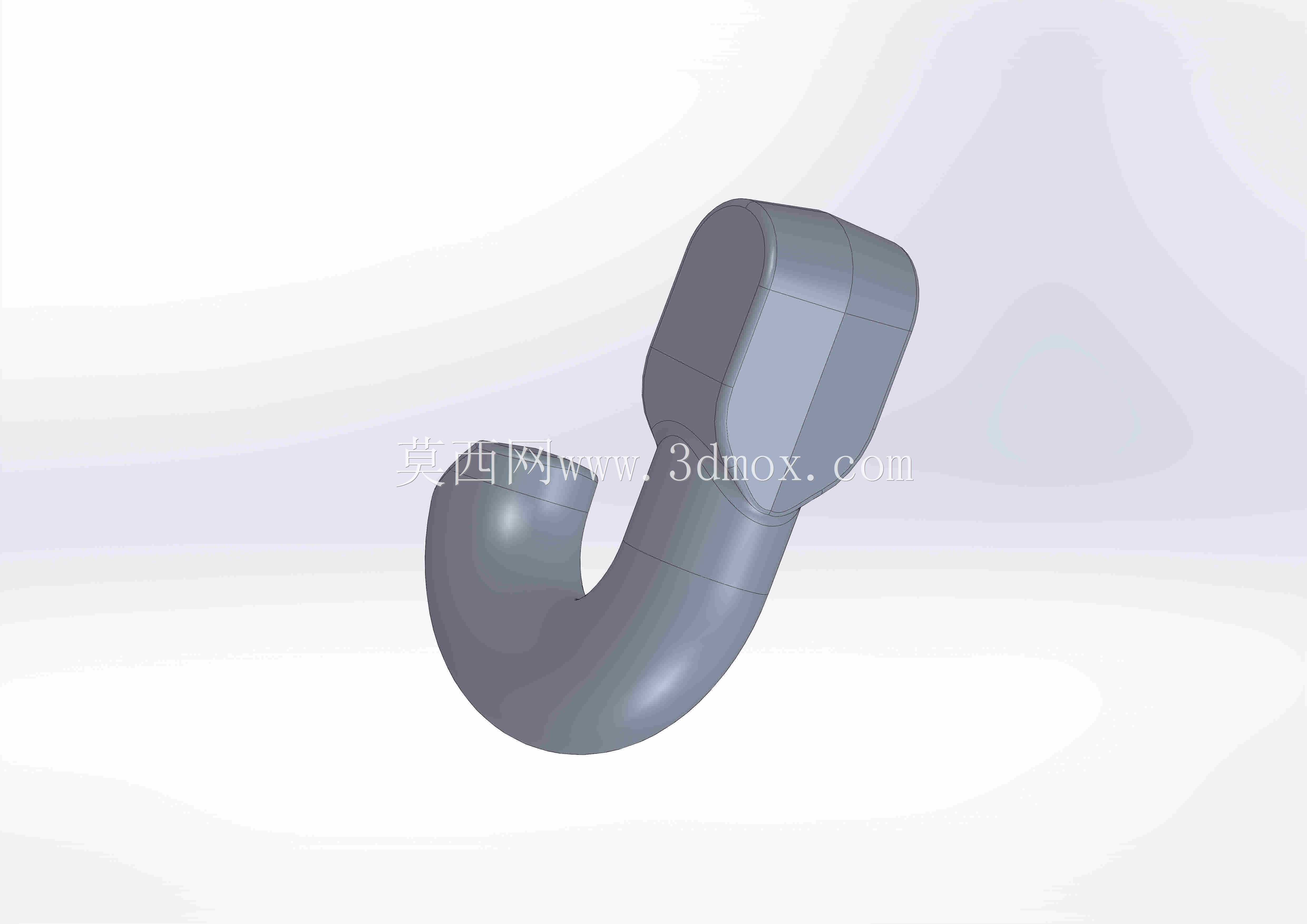

　　从结构功能上拆分来看，构件分为上部安装贴合段与下部弯弧承钩段两个核心部分。上部的块状安装端做了平整的贴合面设计，这个面在实际安装时可以贴靠在墙面、型钢立面、设备侧板或者挂板的安装基准面上，既可以通过紧固件穿过安装端预留的固定位完成锁附，也可以配合卡扣、挂槽实现快装，安装端的轮廓做了圆角过渡，没有尖锐的应力集中棱边，在承受挂重时，载荷可以从挂钩弯弧段顺畅传递到上部安装贴合面，不会在转角位置出现应力突变。下部的弯钩部分采用大曲率平滑弯弧造型，钩体的截面做了等厚补强设计，从钩尖位置到弯弧根部的壁厚均匀过渡，既避免了局部壁厚过大带来的成型缺陷，也不会因为截面过薄在承重时出现开口张角变形。钩尖位置做了微幅上翘的挡边设计，挂入的绳带、挂孔、工具吊环在受外力晃动时，不会轻易从钩口滑脱，同时上翘的高度控制在很低的范围，取放物件时不需要刻意抬高挂具就能顺利脱出，兼顾了防脱性能和操作便捷性。

　　设计过程中首先要明确挂接场景的载荷边界，这类小尺寸挂钩的额定承重通常针对轻型物件，因此弯弧段的曲率半径不能过小，曲率过小会让弯弧内侧的应力急剧升高，反复加载后容易在弯根位置产生疲劳裂纹；曲率也不能过大，否则钩体的兜持深度不足，挂具容易横向滑出。本次构件的整体轮廓尺寸控制在34×65的区间内，这个尺寸边界刚好适配多数工位挂板的安装孔距，安装端的宽度不会超过常见铝型材工位架的型材立面宽度，不需要额外加装转接板就能直接固定。建模时先勾勒挂钩的中心弯弧路径，沿着路径扫掠出等截面的钩体基体，再在上部叠加安装贴合块，两个实体合并后对所有相交棱边做圆角处理，尤其是弯弧和安装块衔接的转角位置，圆角半径要随截面壁厚匹配，保证整个构件的壁厚均匀一致。外形上所有外露棱边都做了钝化处理，既避免操作人员取放工具时被锐边划伤，也让挂装的绳索、软质吊环不会被棱边切割磨损，延长配套吊具的使用寿命。

　　在实际选型配套时，需要先确认安装基面的承载能力，如果是固定在薄钣金机柜侧板上，要在安装端背面加装补强垫片，避免单点拉力把钣金面拉变形；如果是安装在木质工位板或者混凝土墙面上，匹配对应长度的自攻钉或者膨胀螺栓即可，安装端的贴合面足够大，锁紧后不会出现晃动感。挂钩的开口朝向可以根据现场布设需求调整安装方向，既可以正向朝上悬挂物件，也可以侧向安装用来挂置横向排布的管线，弯弧的光滑表面不会刮伤线缆外护套，在通讯机房的弱电布线场景里，这类小挂钩常用来临时承托冗余线缆，避免线缆悬空拉扯接头。针对需要频繁挪动挂点的临时工位，还可以把上部安装端搭配磁吸座或者快夹组件，不用打孔就能固定在钢制设备立面，适配多品种小批量生产的柔性产线布设需求。构件的整体形态没有复杂的深腔或者倒扣结构，不管是采用机加工一体成型、钣金弯制还是注塑、铸造成型，都有很高的工艺可行性，量产时良率稳定，日常使用中几乎不需要维护，长期承受静载也不会出现明显的塑形变形，是轻型吊挂场景里通用性极强的基础五金构件。
