手机内部弧形后端盖支撑固定结构

　　该零件属于手持通讯终端内部的后端盖支撑构件，主要承担机身内部限位、局部补强以及装配定位作用，常见于轻薄型移动设备的堆叠设计中。整机内部空间极为紧凑，主板、电池、摄像头模组、扬声器与天线区域相互挤占，后端盖并非单纯外观覆盖件，而是与中框、内部支架共同形成稳定的承载体系。该结构在整机跌落、按压、扭转时，能够把局部外力传递到周边刚性较强的机壳区域，避免薄壁外壳出现局部凹陷或异响。

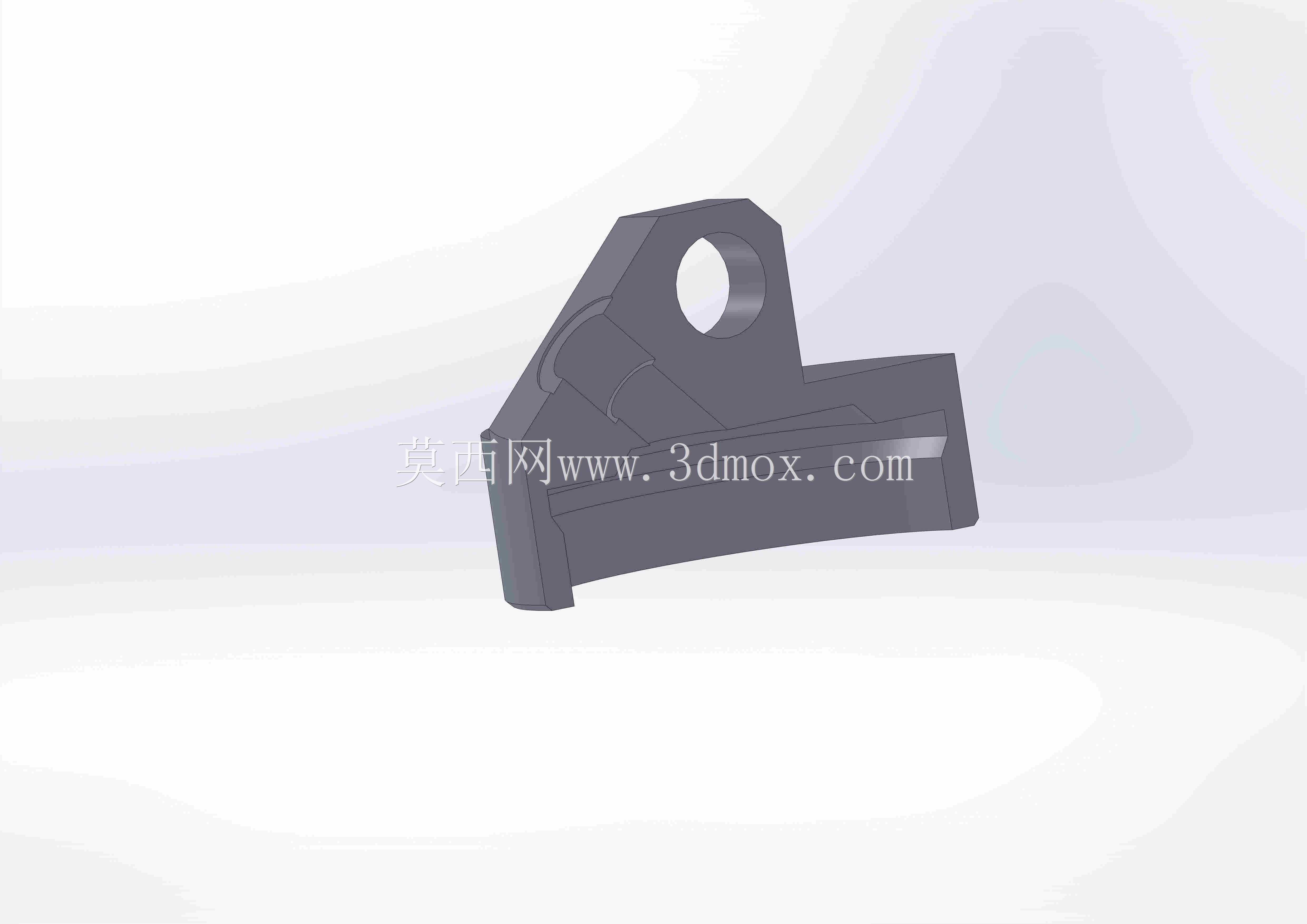

　　从几何形态看，零件主体呈弧形长条布置，贴合手机内部一侧的曲面边界。底部为较长的弧形承托边，用于与机身内壁或相邻模组保持面接触；上部伸出带圆孔的凸台，孔位可作为螺钉预装导向、定位柱穿过或旋转支点使用。凸台与主体之间通过加厚过渡筋连接，避免在受力集中处出现截面突变。侧面设置多级台阶与挡边，这些特征在装配时可与相邻塑胶件、金属件或柔性电路板避让区域对应，起到防呆和限位作用。

　　设计这类零件时，首先要服从整机堆叠边界。手机内部零件沿厚度方向的余量通常很小，后端盖的外轮廓不能侵入电池包络、主板器件高度区以及摄像头装饰件的运动与装配空间。弧形底边需要依据机身内表面曲率建立连续曲面，保证装配后贴合均匀，减少局部翘曲。上部凸台的孔中心位置要与整机固定点一致，孔周壁厚需兼顾螺钉锁附或柱位穿插时的承载能力；若壁厚过薄，跌落冲击中容易出现孔边发白、裂纹，若壁厚过大，则可能在成型过程中产生缩痕，影响外观面和装配精度。

　　零件上的立壁和折边并非随意增加材料，而是为了提高薄板状构件的抗弯刚度。手持设备在日常使用中会受到口袋挤压、桌面磕碰、单手握持扭转等载荷，单纯平板结构容易发生弹性变形。通过在边缘设置翻边、在凸台根部设置三角加强区、在长向跨度上布置阶梯截面，可以在不显著增加重量和厚度的前提下提升整体刚性。端部开口与缺口则用于避让连接器、排线、音腔或固定柱，使零件在装配顺序中能够顺利落位，而不是依靠强制压配完成安装。

　　从安装方式看，该后端盖更适合采用定位柱预定位、卡扣辅助固定、螺钉局部锁紧的组合方案。圆孔凸台可承担主要定位或锁附任务，侧边台阶与相邻支架形成侧向约束，底部弧面提供支撑。建模时应重点检查孔轴线与安装面的垂直度、弧面与机壳内表面的间隙均匀性，以及各筋位与电子元件之间的安全距离。对于需要模具成型的塑胶件，还要在三维阶段同步考虑拔模方向：主体外表面、凸台孔壁、加强筋侧面均应保留一致或可分模的拔模斜度，避免后期为了脱模而修改关键装配面。

　　壁厚过渡是该零件建模中容易被忽视的环节。上部凸台因要承受定位和锁附力，局部材料较厚，而底部弧形盖板相对较薄，两者连接处若直接直角相接，成型后会产生内应力，跌落时也容易沿根部断裂。因此在结构处理上，应采用平缓加厚、圆角过渡和筋位分散承载的方式，把集中力扩散到较长的弧面上。侧边卡扣或挡边位置也要控制悬空长度，过长的薄壁钩体在反复拆装后容易发生永久变形。

　　在工程应用中，此类后端盖还需与整机维修性相协调。维修拆卸时，该件可能需要先于电池或主板取出，也可能作为压持排线的辅助构件存在，因此其边缘不能形成会勾住柔性电路板的锐边。模型中所有与排线接触的位置宜设置圆角或导向斜面，靠近连接器的区域要预留手工工具操作空间。对于靠近天线区域的部分，还要注意材料形态对净空区的影响，避免不必要的连续金属化或过近压迫。

　　三维建模过程中，可先依据整机内侧曲面建立主体弧面，再切出长向轮廓和端部避让缺口；随后建立上部凸台与中心孔，保证孔位基准与整机装配基准关联；最后补充翻边、加强筋、台阶面和圆角。特征顺序上，不宜过早阵列或固化细小倒角，否则在调整整机曲面时会造成大量特征失败。装配验证阶段应进行干涉检查、厚度分析和跌落风险区域复核，重点关注凸台孔周、筋根、长弧边中点以及卡扣根部这些高应力位置。通过这些结构处理，后端盖能够在有限空间内同时满足定位、支撑、避让和补强需求，为通讯终端内部装配提供稳定可靠的机械基础。
