双钩式壁挂缆索承托挂钩结构

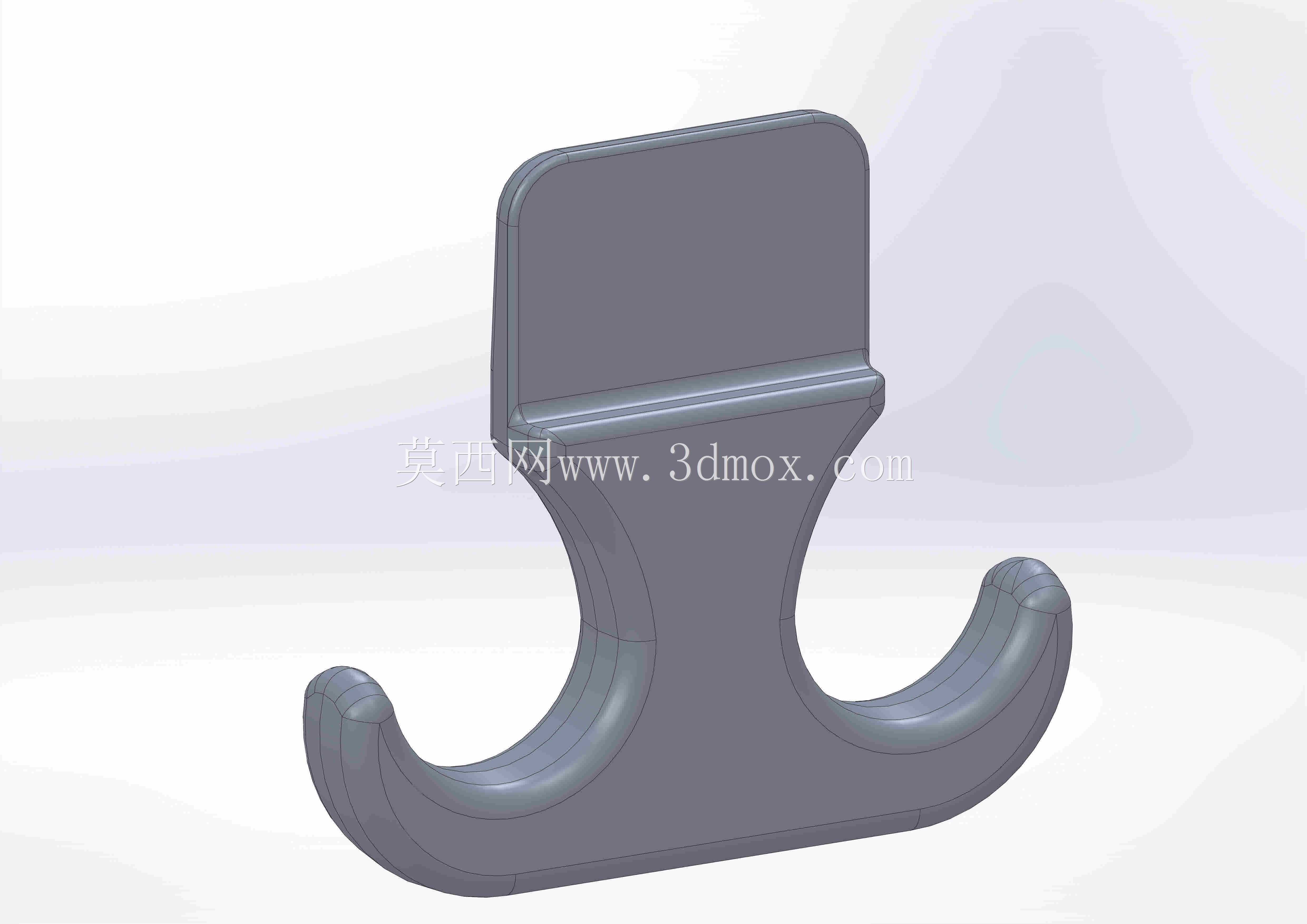

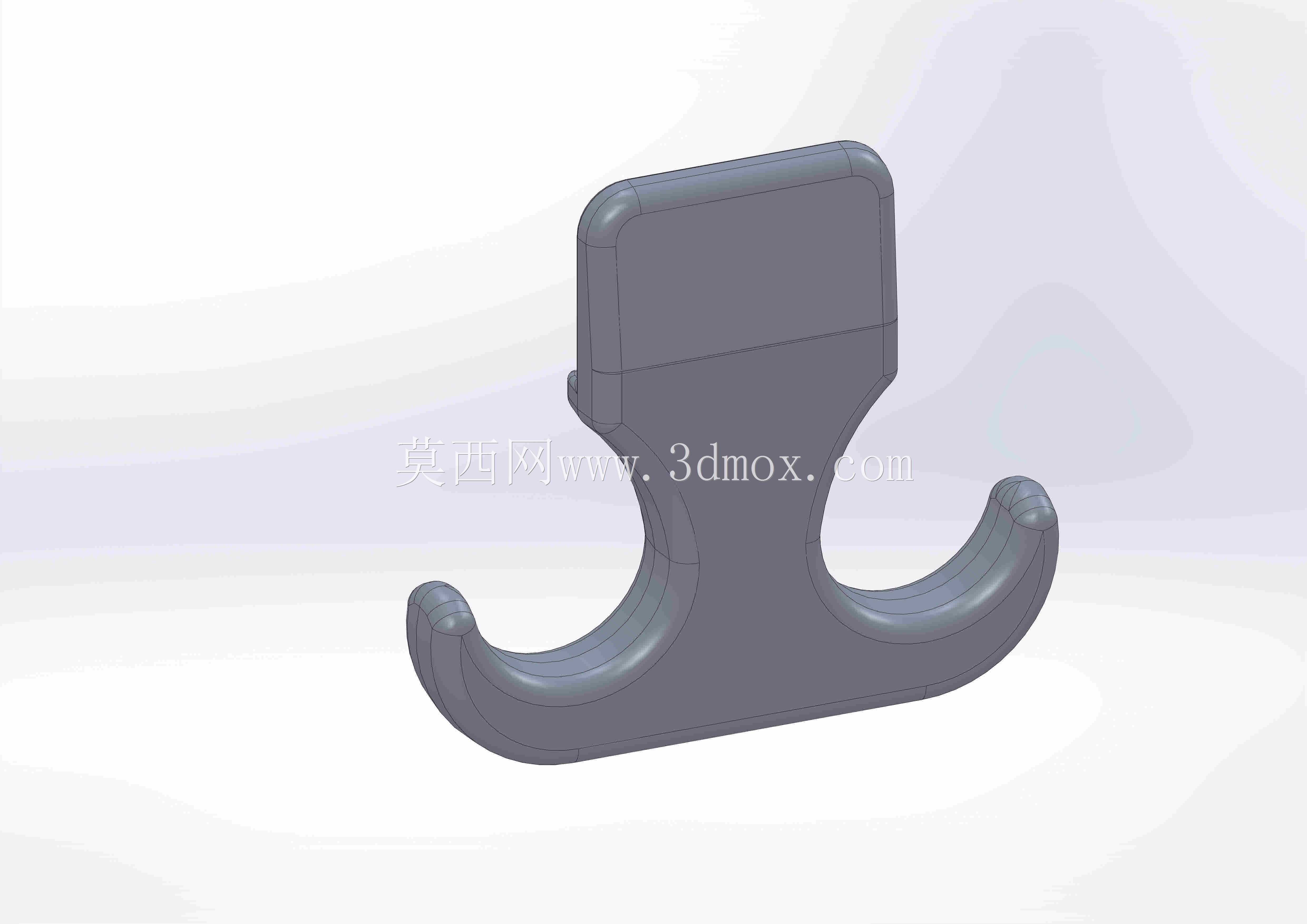

　　这款双钩形态的壁挂承托构件，主要面向室内外线缆敷设、轻型缆索整理以及工位管线吊挂场景，在通信机柜旁走线、车间设备旁气管线束归置、船舶舱内缆绳临时固定、户外弱电线路沿墙排布等工况中都能见到同类结构的应用。构件上部为平直贴墙安装板，下部延伸出对称布置的两个弧形弯钩，整体没有额外活动装配部件，属于一体成型的承托五金件，依靠自身曲面轮廓完成缆索、线束或者轻型软管的限位承托。

　　从现场使用逻辑来看，这类挂钩不需要复杂的锁紧机构，作业人员将整理好的缆索直接卡入弯钩内侧弧面即可完成临时挂装，双钩布局可以同时承托两组独立走线，也可以单根较粗缆索跨搭在两个弯钩之间，分散接触位置的压应力，避免缆索外皮在单点位置长期受压出现折痕。弯钩末端做了圆润收头处理，没有尖锐棱角，挂装和摘取缆索时不会划伤线缆外护套，也能降低作业人员徒手操作时的磕碰划伤风险。上部安装板为大面平直结构，贴靠墙面或者设备立板时接触面积充足，安装面受力均匀，不会因为局部压强过大导致墙面饰面板或者设备薄板出现压痕。

　　结构设计阶段首先确定的是弯钩的曲率半径，弧面半径需要匹配常用缆索的外径范围，曲率过小会导致缆索弯曲应力集中，长期挂装后缆索内部芯线出现疲劳损伤，曲率过大则会让弯钩开口限位能力不足，设备振动时缆索容易从钩体侧向滑脱。最终采用的大弧度过渡曲线，从安装板底部向两侧弯钩平滑延伸，整个承力路径没有突变转角，挂装载荷可以顺着钩体曲面均匀传递到上部安装板，再经由安装板的固定点位传递到墙面基体。钩体和安装板衔接的位置做了加厚过渡，该区域是整个构件的弯矩最大截面，当缆索挂在弯钩远端时，载荷对安装板固定点形成的弯矩全部由该衔接区域承担，加厚处理可以有效降低截面应力水平，避免长期承重后衔接位置出现塑性变形。

　　安装边界方面，上部平直安装板预留了足够的紧固件布置空间，可以采用膨胀螺钉、自攻钉或者抽芯铆钉根据墙面基体材质选择固定方式，安装板的宽度和高度尺寸覆盖常规固定件的孔位间距要求，现场安装时不需要额外裁切构件即可直接定位打孔。构件整体厚度兼顾刚性和安装适配性，贴墙安装后钩体向外伸出的距离控制在合理范围，既保证弯钩内侧有足够空间容纳多根线束，又不会因为伸出过长导致人员通行时发生勾挂。两个弯钩对称分布在构件中轴线两侧，挂装载荷均衡时对安装板形成的倾覆力矩很小，固定螺钉主要承受竖直方向的拉拔力，受力状态简单可靠，即便两侧挂装重量存在一定偏差，加宽的安装板也能提供足够的抗倾覆力矩，避免构件沿固定点发生偏转。

　　针对不同使用场景，该结构的曲面过渡也考虑了多根细线缆同时挂装的情况，弯钩内侧弧面没有凸起阻隔，多根线缆可以自然贴合弧面排布，不会出现局部线缆被挤压堆叠的情况。构件边缘全部做了圆角钝化处理，不存在锋利冲切边，在人员频繁经过的布线区域，即使意外碰触钩体也不会造成严重划伤。一体成型的结构形式没有装配间隙，长期使用过程中不会出现连接件松动、钩体晃动的问题，在存在持续振动的设备旁工况下，依然可以保持稳定的缆索限位能力，不需要定期检查紧固连接件，后期维护成本极低。

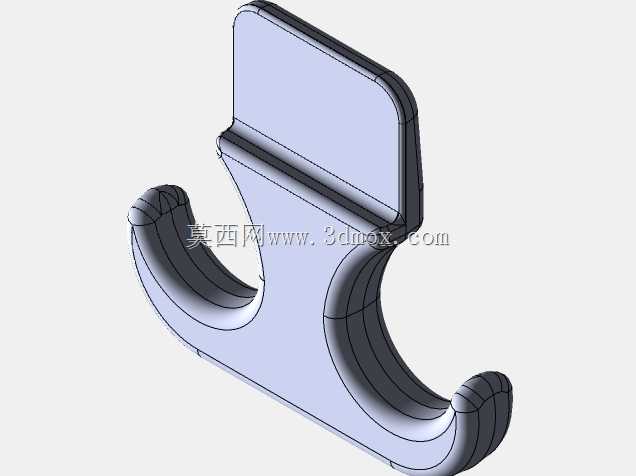

　　建模过程中可以先绘制安装板的矩形轮廓，再向下勾勒双钩的对称曲线，将承力过渡区域的加厚特征通过拔模或者凸台结构实现，所有转角位置统一添加圆角特征，还原实际五金件的钝化工艺，弯钩末端的收头位置采用半球面过渡，保证整个外露轮廓光滑连续。建模时需要重点核对弯钩开口的净宽尺寸，确保常用规格的缆索可以顺利卡入，同时开口尺寸不会过大导致缆索在振动工况下轻易脱出，安装板上的固定孔位需要结合实际选用的紧固件规格预留间隙，方便现场安装时调整孔位偏差。
