通讯设备四角星形上支点支撑件

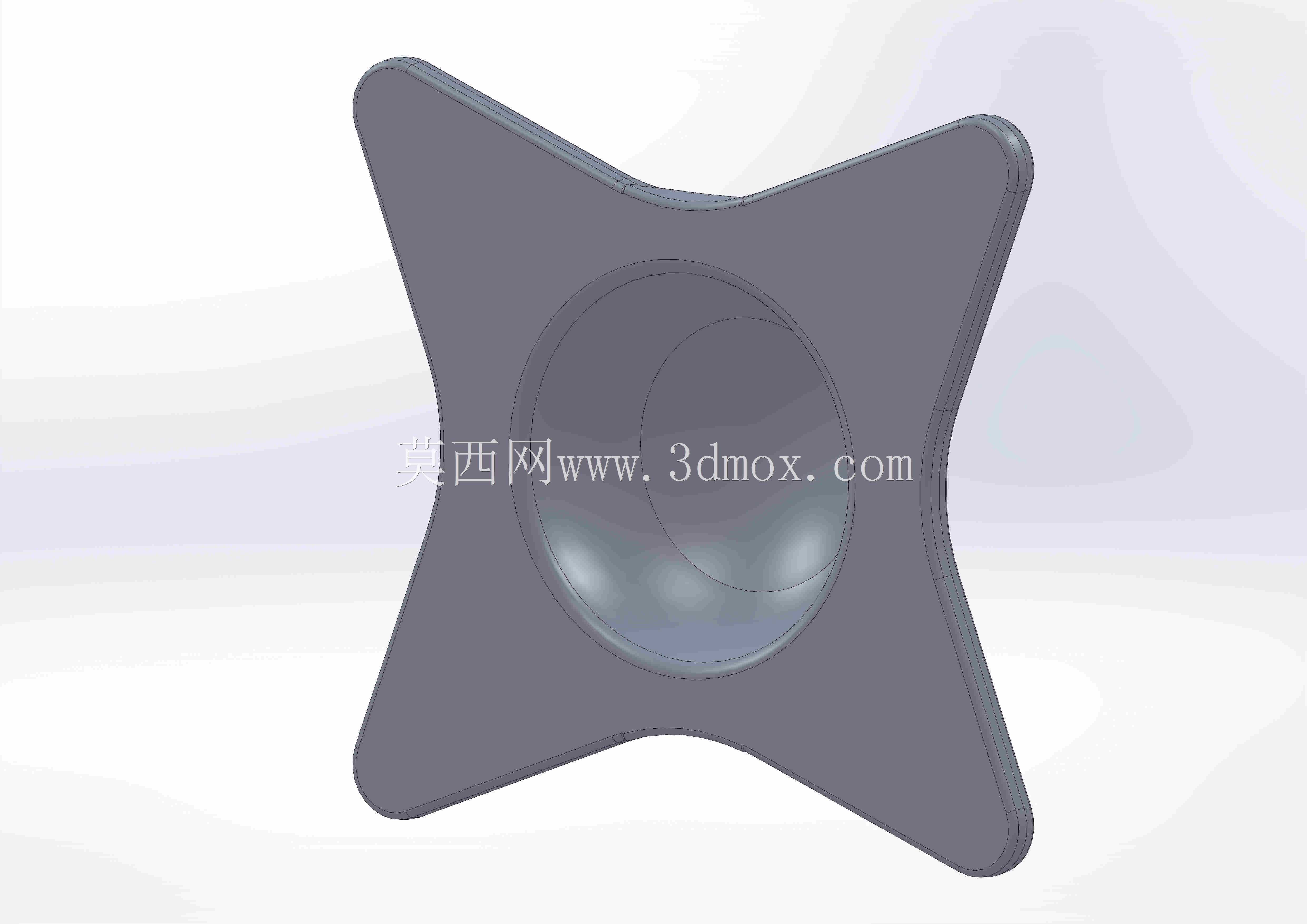

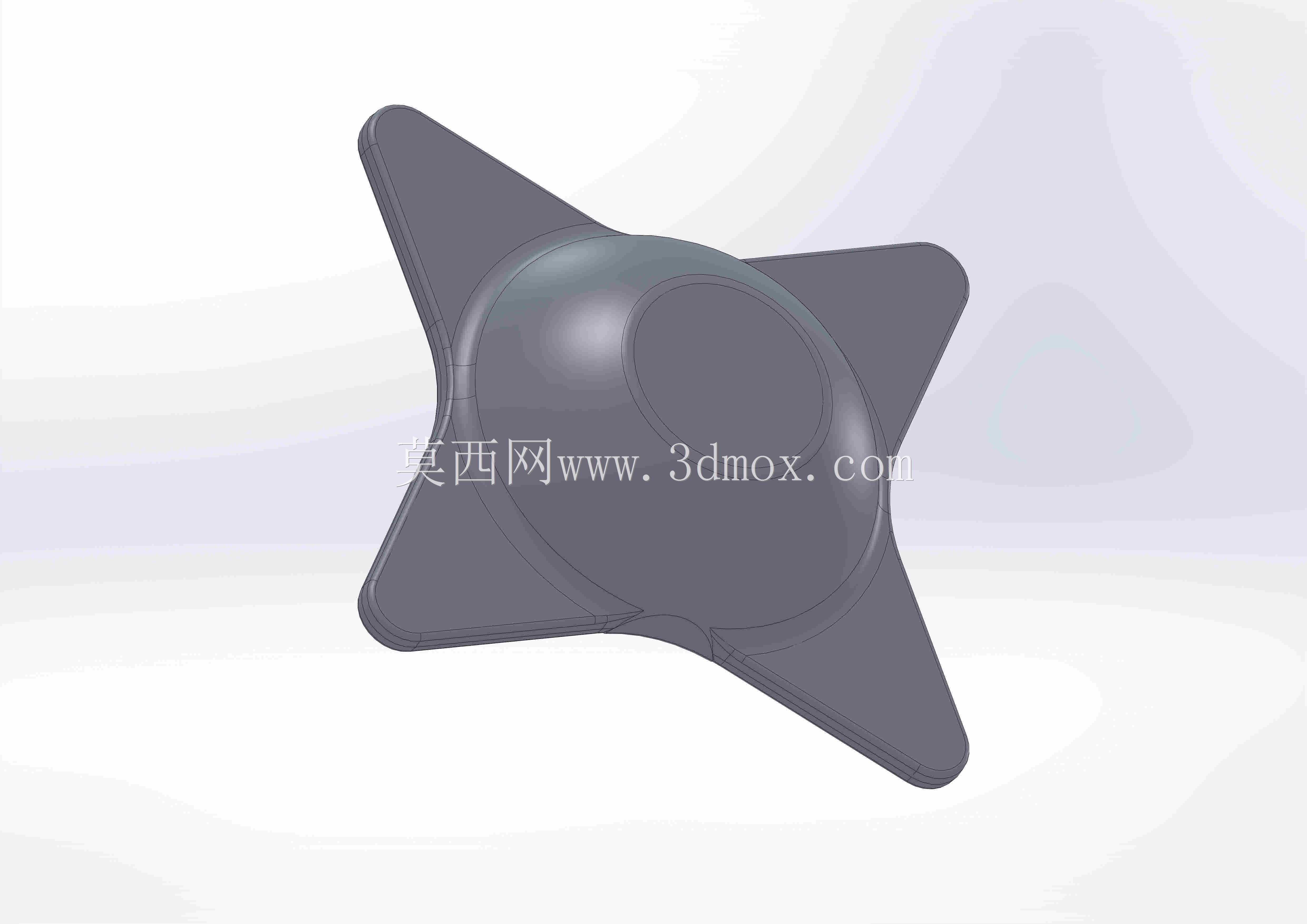

　　该支撑件采用四角外伸的星形轮廓，中心为带圆形沉台的半球形凸起，四个翼片沿周向均匀分布，整体结构紧凑，主要用于通讯终端及小型手持设备内部的支点限位、壳体支撑与装配定位场景。在整机堆叠中，这类零件常布置在壳体转角、主板避让区或装饰件内侧，承担局部承压、分散接触应力、限制相邻零件位移的作用，避免薄壁外壳受按压后出现凹陷、异响或装配错位。

　　从受力路径看，中心圆顶区域是主要接触承载位，曲面过渡能够把集中载荷逐步传递到四周翼片；四个翼片并非单纯装饰结构，其外伸形态扩大了支撑覆盖范围，可在有限安装空间内同时接触多个相邻面。翼片边缘做了连续圆角处理，既减少塑胶成型时的应力集中，也避免装配过程中刮伤线束、泡棉或外壳漆面。对于需要反复拆装的通讯类产品，这种圆滑过渡结构能降低尖角崩裂风险，提升零件在跌落、挤压工况下的耐受能力。

　　设计时需要重点控制中心凸台高度与翼片平面度。中心凸台过高会造成装配顶白、壳体间隙不均，过低则无法形成有效支撑；翼片末端属于薄壁外伸区域，若厚度突变，注塑冷却后容易出现翘曲，导致实际接触点偏离理论位置。建模过程中应保证球面、沉台与翼片连接处的相切关系，分型线尽量布置在非接触面上，减少合模痕迹对支撑精度的影响。四个翼片的周向夹角一致性也需要约束，避免自动化装配时因方向识别偏差造成卡料。

　　安装边界方面，该零件占用空间近似圆形包络，四角向外延展后可适配矩形腔体内的转角空位。周边需要预留壳体壁厚、卡扣变形量以及线束走线间隙；中心凸台对应位置应设置平整贴合面，若对面是PCB区域，则要避开焊点、电容等高器件，防止压损电子元件。翼片下方可根据整机需求设置定位柱、热熔柱或背胶位，使零件在振动环境中保持固定。对于需要拆卸维护的结构，翼片边缘可增加浅导向斜面，让装配入位更顺畅。

　　从材料与成型角度，这类支点件通常选用韧性较好的工程塑料，以兼顾轻量化、绝缘性和抗冲击性能。壁厚应尽量均匀，中心球面与翼片交接处不宜堆积过多材料，否则表面易产生缩痕，内部也会形成残余应力。若零件用于外观件内侧，还需考虑与外壳之间的摩擦声响，可在接触面上设置微凸点或软胶缓冲区域。

　　在整机功能验证中，该支点不仅要满足静态支撑，还要结合跌落、按压、温度循环等工况检查。四角星形布局能够在不同方向受力时提供多点接触，减少单侧悬空带来的局部变形；中心沉台则可作为装配识别、避让或二次贴合区域。结构工程师在排布此类零件时，应把它看作壳体刚度补强链的一部分，而不是孤立小件：通过支点、卡扣、筋位和壳体边框的协同，让外力在整机内部更均匀地传递，从而提升通讯产品装配稳定性与长期使用可靠性。
