通讯设备翻盖式闭合操作长柄摆杆

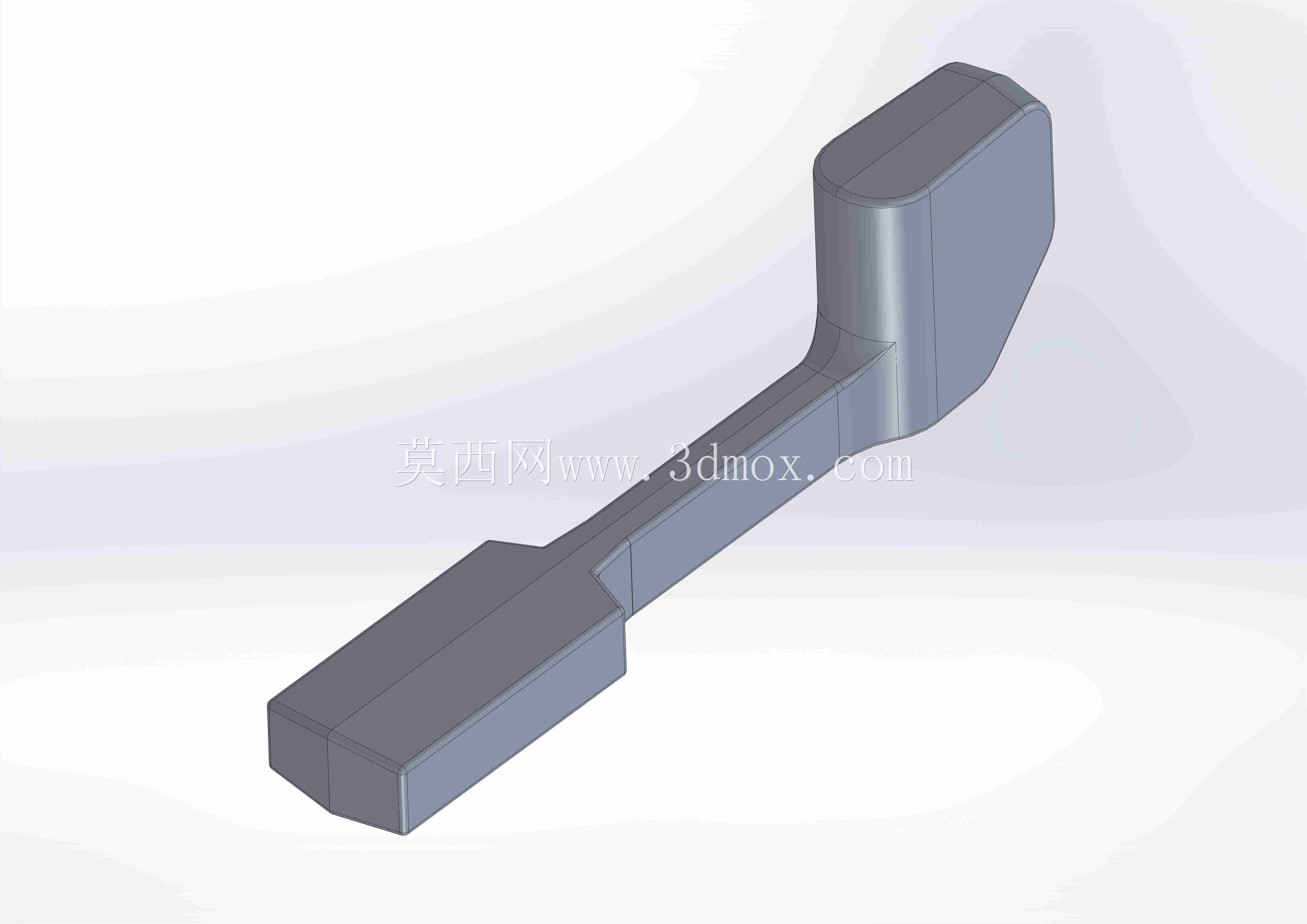

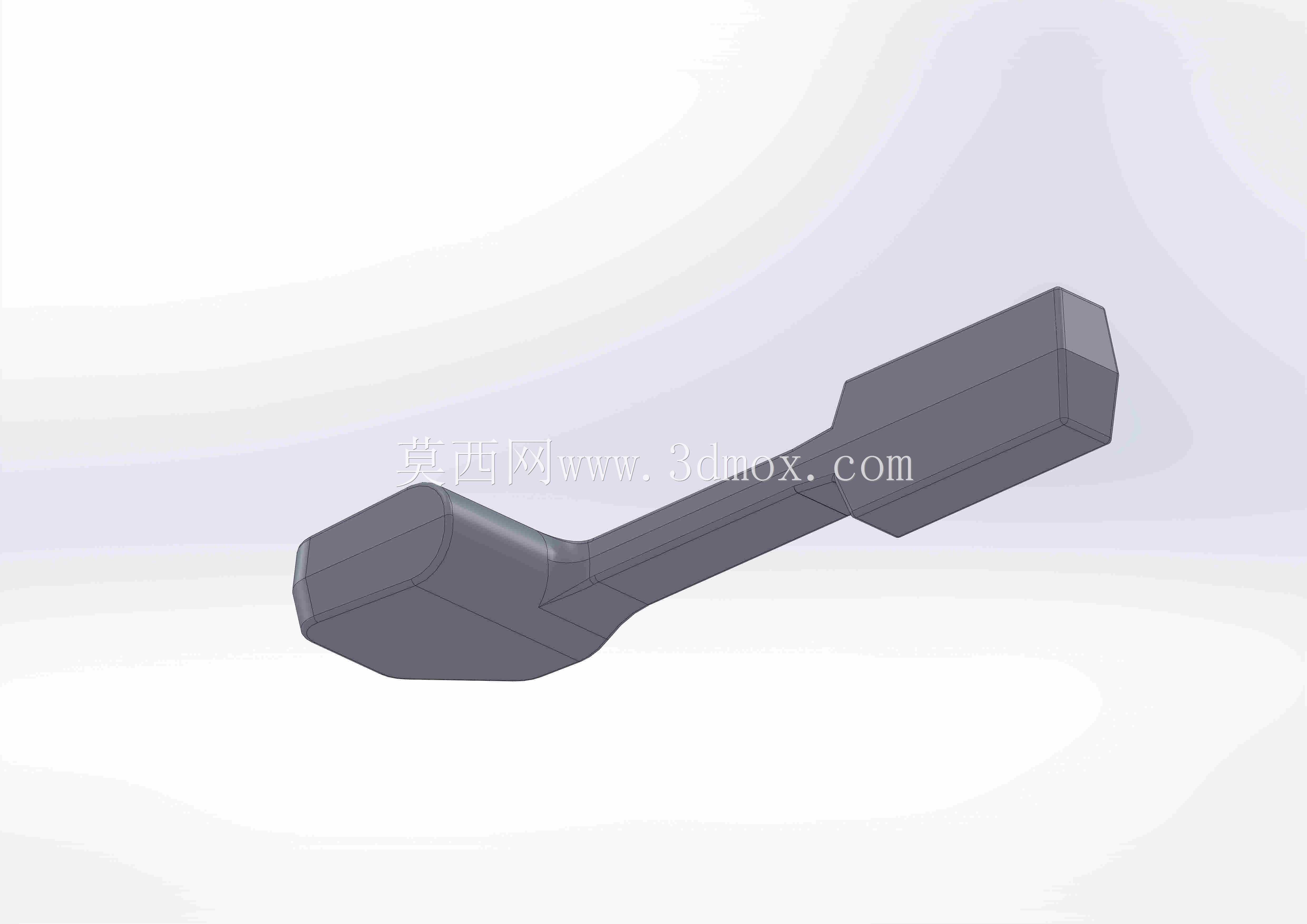

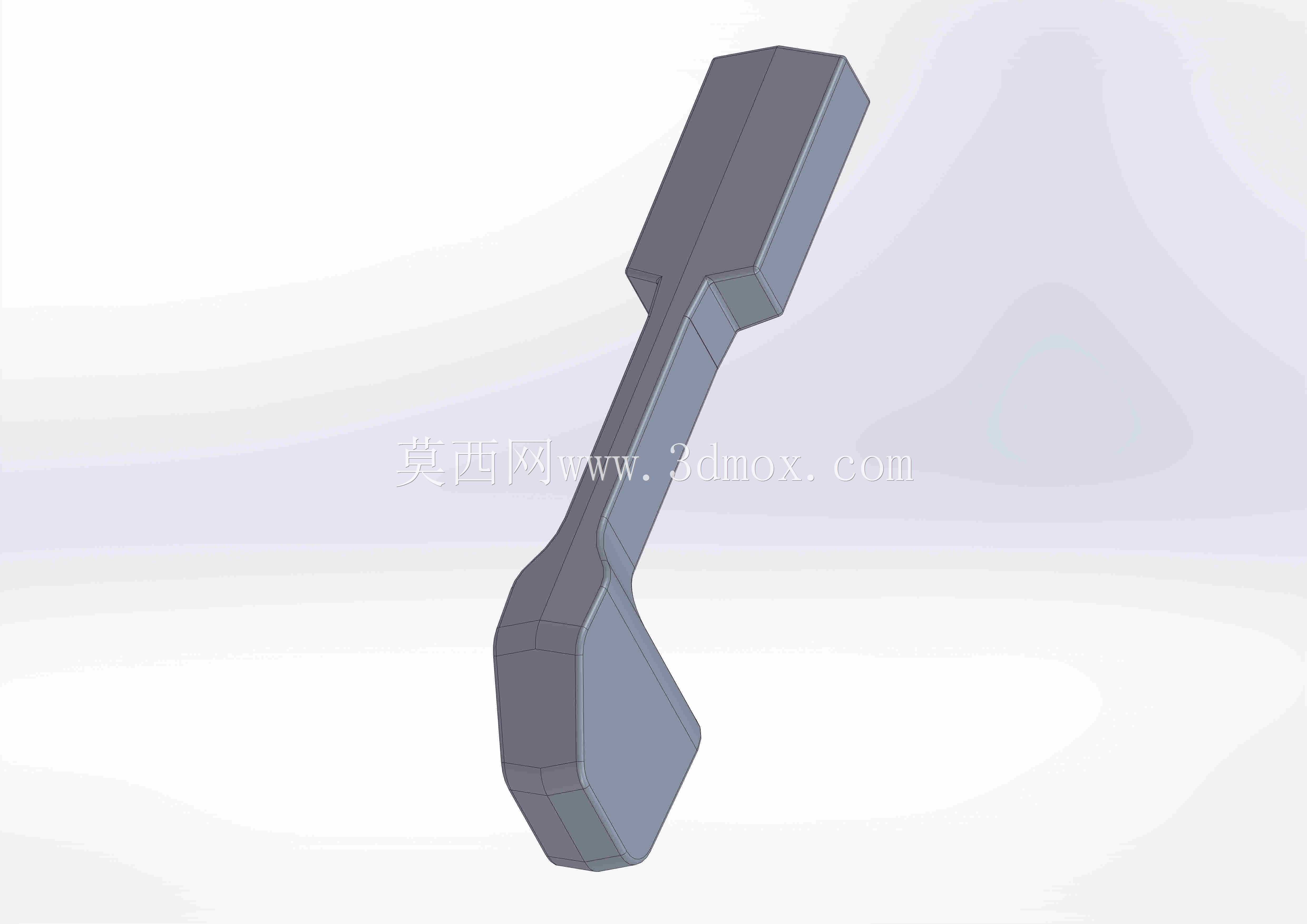

　　该零件面向小型通讯终端的翻盖闭合动作而设计，整体为一端带按压头、一端带握持块的细长摆杆形态，在设备内部承担把上盖从开启位置压合到锁止位置的传力作用。实际装配中，杆身中段穿过设备壳体预留的摆动通道，靠近粗端的圆柱段作为回转支承位，与壳体上的轴孔或卡扣式轴座配合，按压头伸入翻盖侧边的联动槽内，操作者扳动粗端握持块时，杆身绕支承位小幅回转，按压头沿弧线推动翻盖侧边，使卡扣逐步咬合，完成“sip”闭合动作。

　　从使用场景看，这类摆杆常见于手持通讯测试终端、便携通讯接口盒、小型通讯防护壳等需要频繁开合检修的设备上。设备维护人员更换内置通讯模块、插拔SIM类接口卡或检查接线后，需要通过外置操作件把上盖可靠压合，避免翻盖在携带、振动工况下自行弹开；摆杆把手指的握持力放大为翻盖侧边的下压力，既减少直接按压薄壳造成的局部凹陷，也能让锁扣受力更均匀。

　　结构设计上，零件采用三段式布局。粗端为近似长方体的握持块，边角做圆角过渡，表面留出足够的手指接触面积，扳动时压强适中；中段为等截面细长杆，截面高度较小，可在壳体夹层的窄缝内摆动，杆身与通道壁之间预留侧向间隙，补偿注塑件收缩和装配公差；细端为加宽的按压头，底面为平面，与翻盖联动块接触时不刮伤壳体，按压头宽度大于杆身，保证接触应力分散在翻盖加强筋区域。回转支承位选在靠近粗端约三分之一处，利用杠杆比例让手指端行程较小、按压头端输出力较大，符合闭合锁扣需要较大压紧力的动作要求。

　　外形与安装边界方面，杆身总长方向需控制在设备壳体厚度方向的夹层空间内，粗端握持块突出壳体外表面的高度以手指能捏住为宜，过高会增加设备外廓尺寸，过低则操作时打滑；按压头的运动包络要避开壳体内侧的电路板、连接器和走线槽，设计时需按回转角度校核杆身扫掠区域，尤其在翻盖接近闭合的末段，按压头与联动槽的接触点应沿槽面平滑过渡，避免卡死。支承圆柱与轴孔采用小间隙配合，轴向通过壳体筋位限位，防止摆杆沿轴向窜动脱出。

　　建模时先按回转中心确定杠杆比例，再分别拉伸出握持块、杆身和按压头三段实体，连接处用圆角融合，降低应力集中；粗端与杆身过渡区承受反复扳动弯矩，圆角半径不宜过小，必要时在内部对应位置加加强筋。按压头与翻盖接触的工作面要保证平面度，装配后通过运动仿真检查全行程干涉，重点确认杆身与壳体缝隙、按压头与联动槽在开启和闭合两个极限位置的间隙，确保批量装配时不因零件公差波动出现动作迟滞。
