通讯设备顶针式接触导电刺针结构

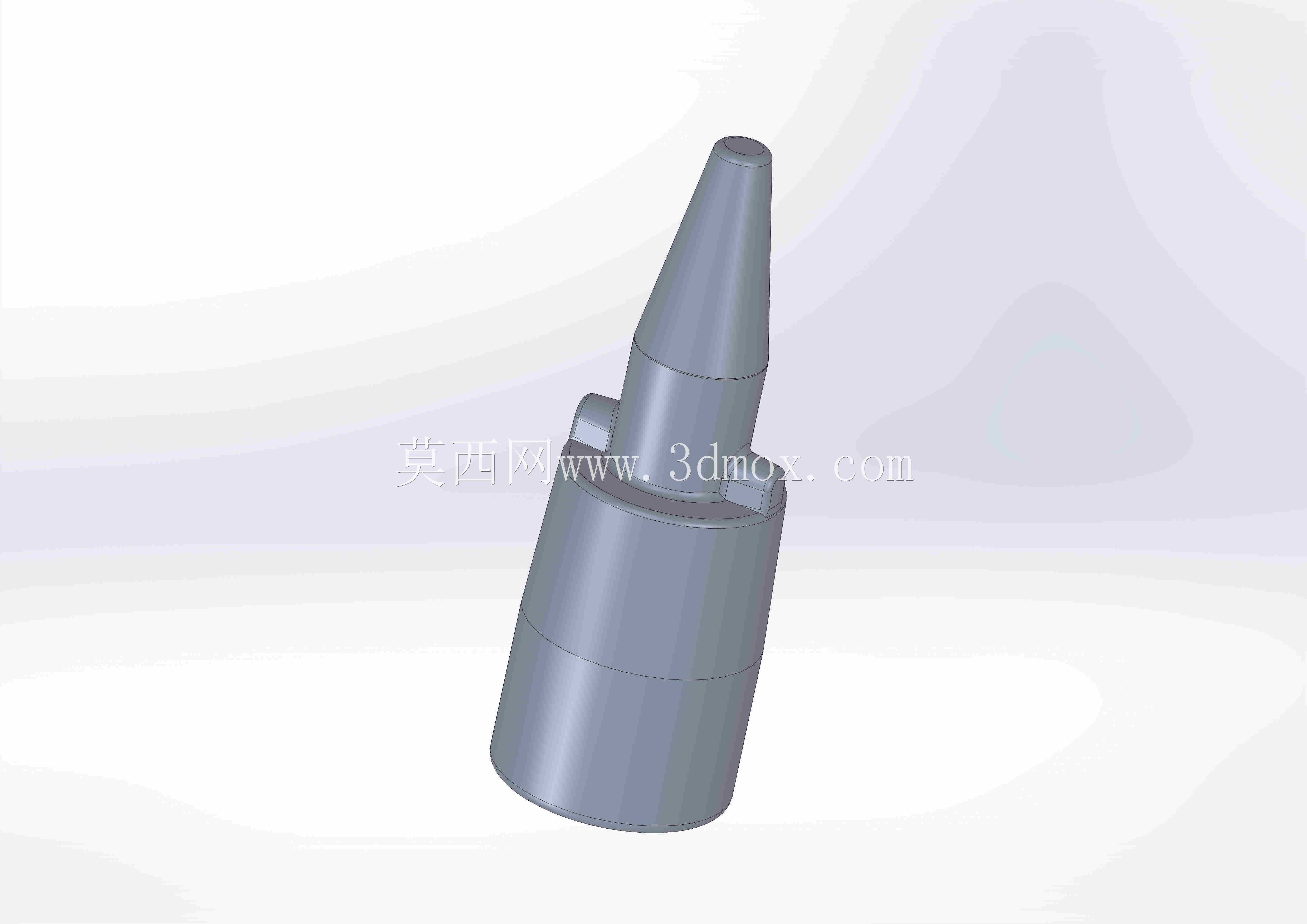

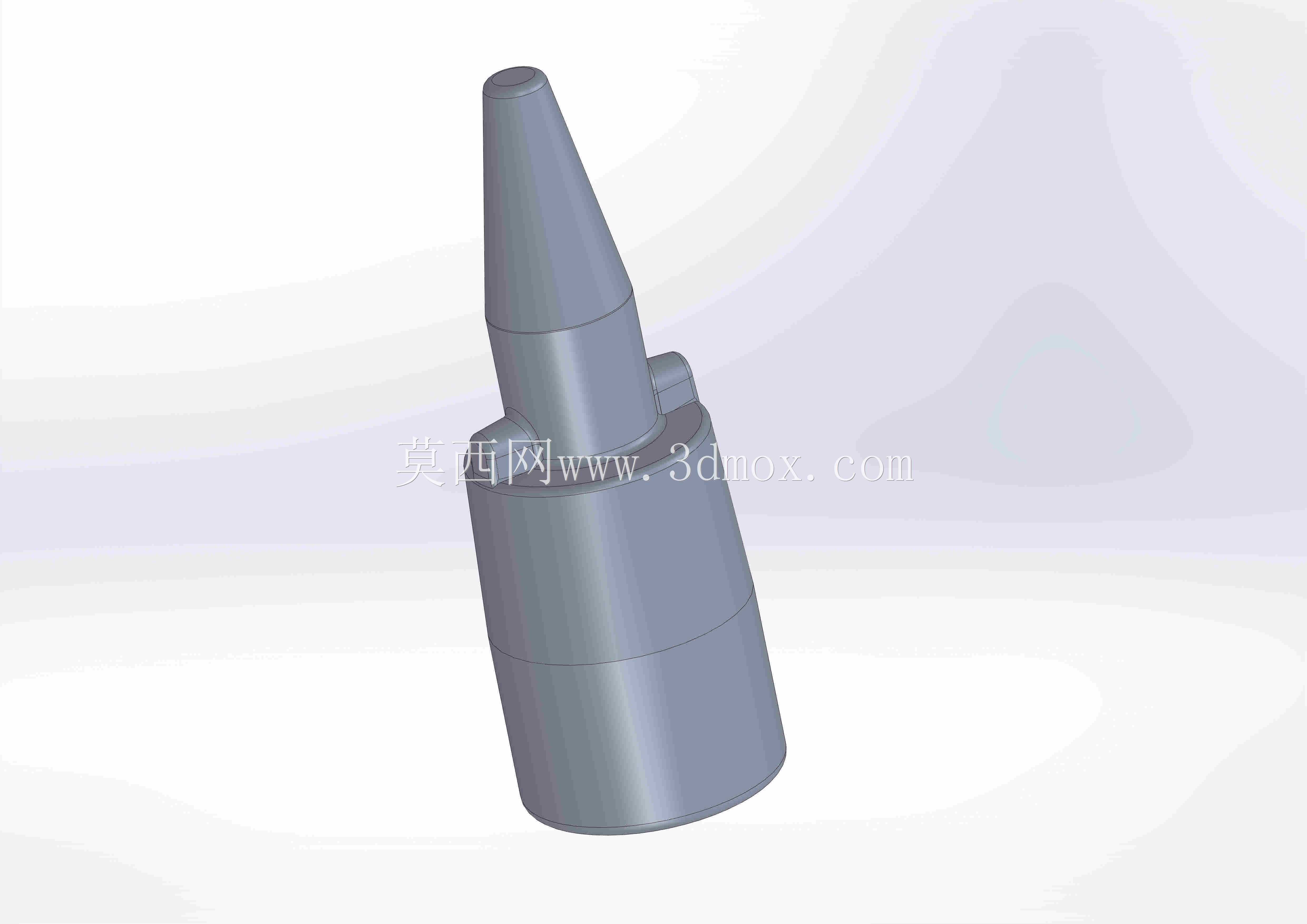

　　该零件属于小型接触式刺针结构，整体采用下部圆柱基座、中部侧向凸台、上部锥状针体的组合形态，在通讯终端、测试工装以及小型电子连接场景中承担刺破绝缘层、建立导电接触或定位顶持的作用。下部圆柱段是主要的安装与承载区域，外圆面设置环形台阶，装配时可直接压入塑胶基座、治具孔位或设备壳体预留孔中，台阶面能够限制插入深度，避免针体过度下沉导致接触位置偏移。圆柱基座的直径决定了安装孔的配合边界，建模时需保证外圆同轴度，使针体装入后保持竖直姿态；若用于批量治具，基座外圆可按过渡配合选取公差，既保证压装后不松动，又便于维修时整体更换。中部侧向凸台是该结构区别于普通直针的关键特征，凸台从圆柱基座侧壁向外伸出，内部与主体连通，可作为走线槽、

　　卡扣位或辅助定位面使用。在实际装配中，侧向凸台能够卡在基座卡槽内，防止刺针受轴向反力时发生转动或退针；当针体顶端刺破线材绝缘皮或接触测试点时，反作用力沿锥段向下传递，凸台与圆柱台阶共同形成双向限位，使接触力稳定作用在目标点位，不会因反复顶压出现位置漂移。上部锥状针体从基座向上逐渐收窄，顶端形成小直径平头，而非尖锐针尖。这种锥头设计兼顾刺入能力与结构强度：锥面可引导针体挤入绝缘层或对准微小接触区，顶端平头则能避免针尖过度扎断导线芯线，同时降低尖端弯折、崩损的概率。针体与基座衔接处保留圆滑过渡，减少应力集中，在频繁压接的测试工位上，过渡区域不易因疲劳产生裂纹。从功能逻辑看，这类刺针常见于通讯线材测试夹具、

　　免螺丝压接模块以及便携设备内部快速连接结构。线材压入时，锥头刺破绝缘层并与金属芯线接触，圆柱基座在下方提供支撑，侧向凸台锁定周向角度，使针体不需要焊接即可形成临时或半永久导电通路；在治具场景中，多根刺针按点位阵列布置，每根针的基座高度一致，才能保证多个接触点同时受力，避免个别针未接触或压力过大压伤工件。建模过程中，回转主体可通过旋转特征生成，保证圆柱段、锥段和顶端平头的同轴关系；侧向凸台采用拉伸并与主体合并，交接处做圆角处理。外形尺寸需要重点控制三个边界：一是基座最大外径，它决定安装孔直径和相邻针的最小中心距；二是整体高度，它关系到针顶到安装面的伸出量，伸出过长容易偏摆，过短则无法刺破绝缘层；三是锥头顶端直径，

　　它直接影响接触电阻和刺入效果，顶端过细会强度不足，过粗则难以穿透绝缘层。装配校核时，还要关注刺针压入后的行程空间。针顶接触工件后会产生轴向反力，基座底部需预留承靠面，侧向凸台与卡槽之间保留少量间隙以补偿加工误差，但间隙不能过大，否则工作时会出现晃动。对于多针并排使用的通讯治具，各针安装孔的位置度需统一控制，锥头顶端应落在同一平面内，这样压板下压时所有刺针同步接触，测试信号稳定。该结构没有复杂曲面，零件加工可采用车削成型后再铣侧凸台的方式，量产时也可采用粉末冶金或精密机加工保证一致性。三维结构完整表达了安装基准、限位特征和工作端形状，可直接用于通讯测试工装设计、小型压接连接件开发以及类似顶针刺破机构的结构参考。
