通讯设备底部防护支撑套结构

　　该零件属于手持通讯终端底部的端部防护与支撑构件，在整机装配中承担包覆、限位、缓冲和外观过渡作用。这类结构常见于需要频繁手持操作、桌面放置或随工装移动的通讯设备中，例如便携数据终端、对讲类设备、工业手持机以及配套检测仪器。底部区域在使用过程中往往最先接触工作台面、运输托架或充电基座，长期受到磕碰、摩擦、压持和轻微冲击，因此端部构件不能仅作为装饰件处理，而需要在结构强度、接触稳定性和装配可靠性之间取得平衡。

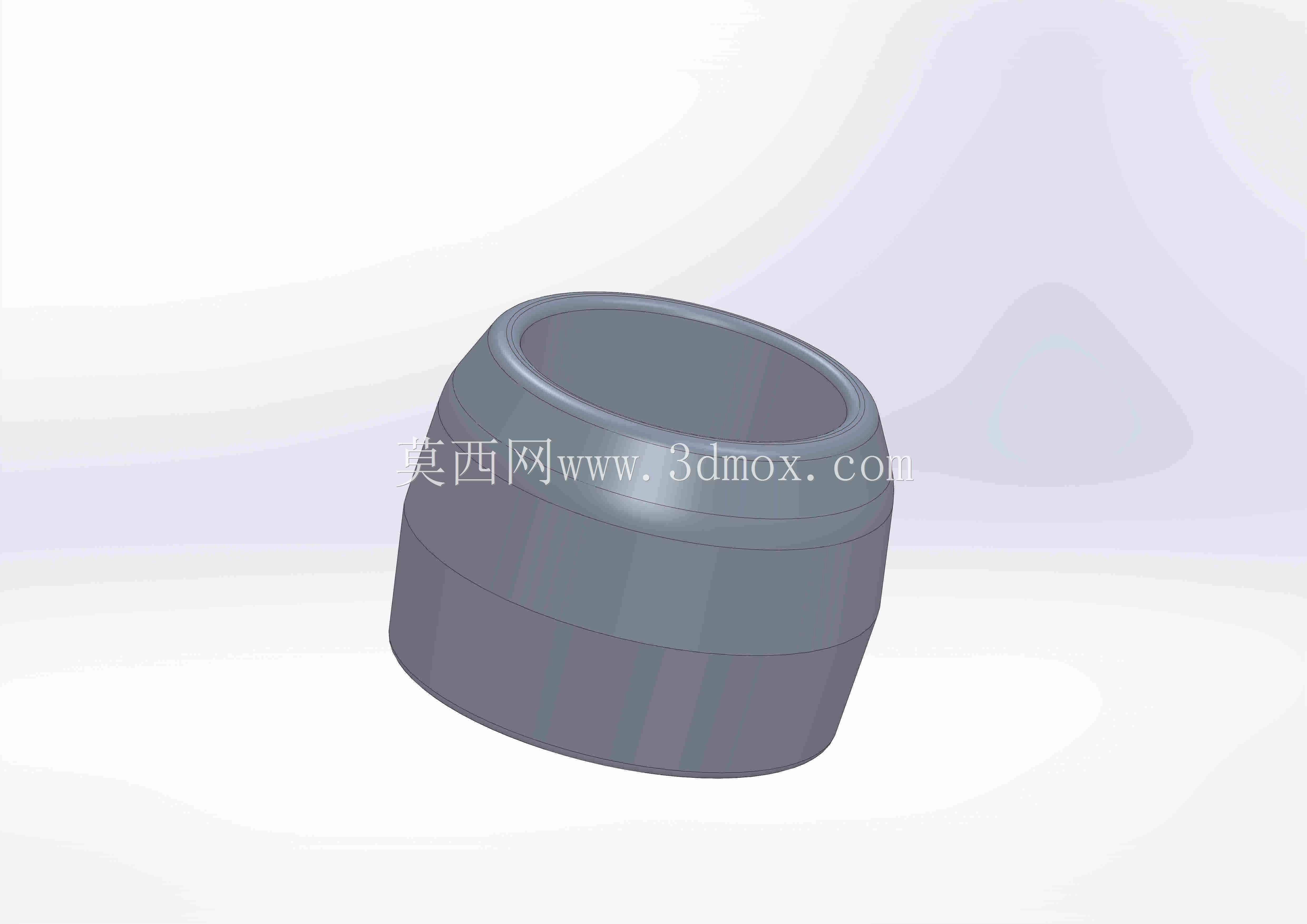

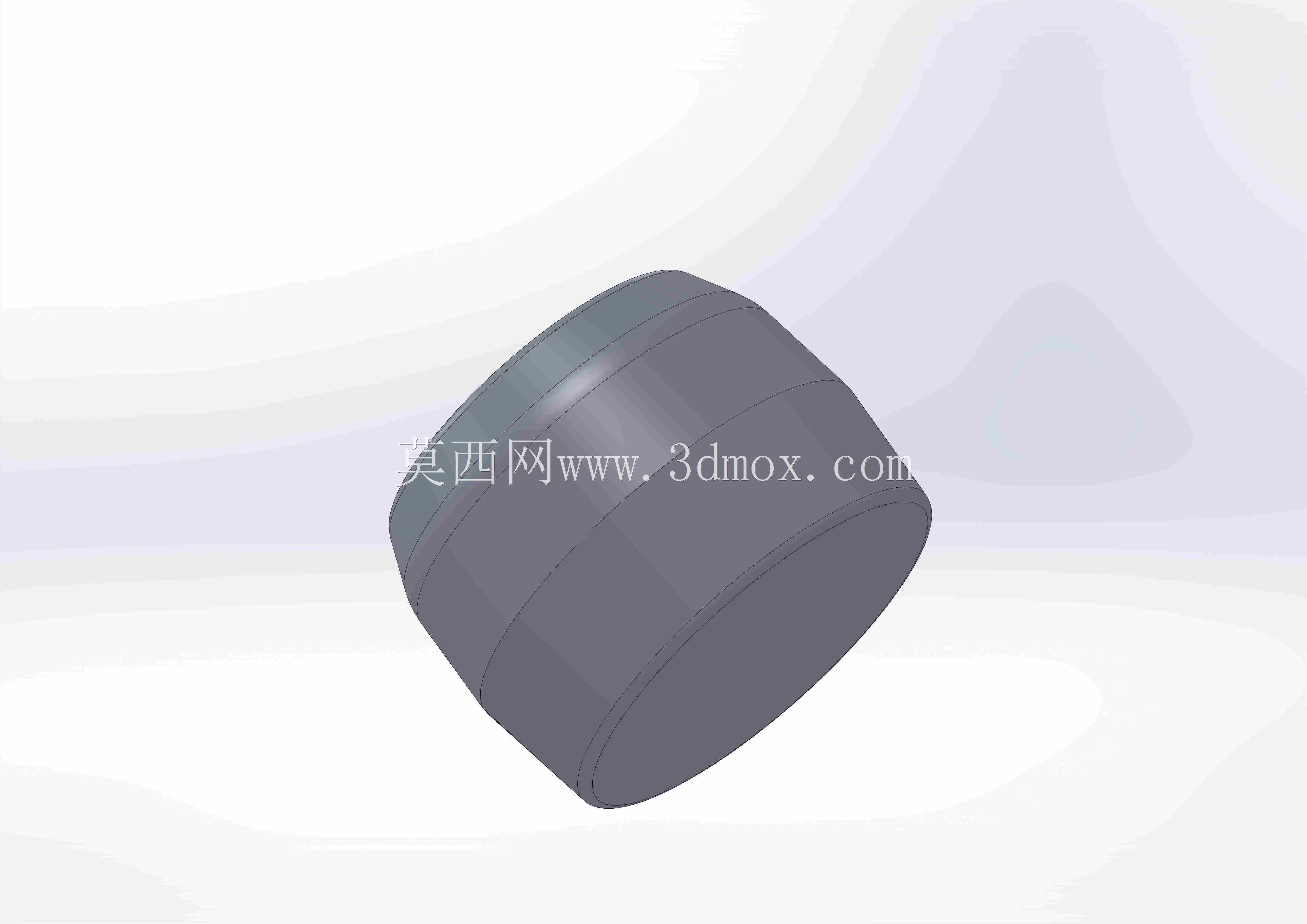

　　从外形上看，该零件采用近似圆筒状的回转体轮廓，上端开口用于套入设备主体或对应柱状组件，外壁由多段不同锥度和直径的曲面衔接而成。上部开口边缘设置加厚环带，使套入位置具有足够的抱紧刚度，同时避免薄壁边缘在装配时产生翘曲。中部通过平缓锥面向外扩展，形成过渡区，可分散设备落地或受压时的应力；下部直径相对增大，构成较宽的支撑接触面，使设备竖直放置时不易倾斜。外表面没有尖锐棱边，各段曲面之间以圆角和台阶过渡，既有利于手持时的触感，也能降低塑胶成型过程中局部应力集中的风险。

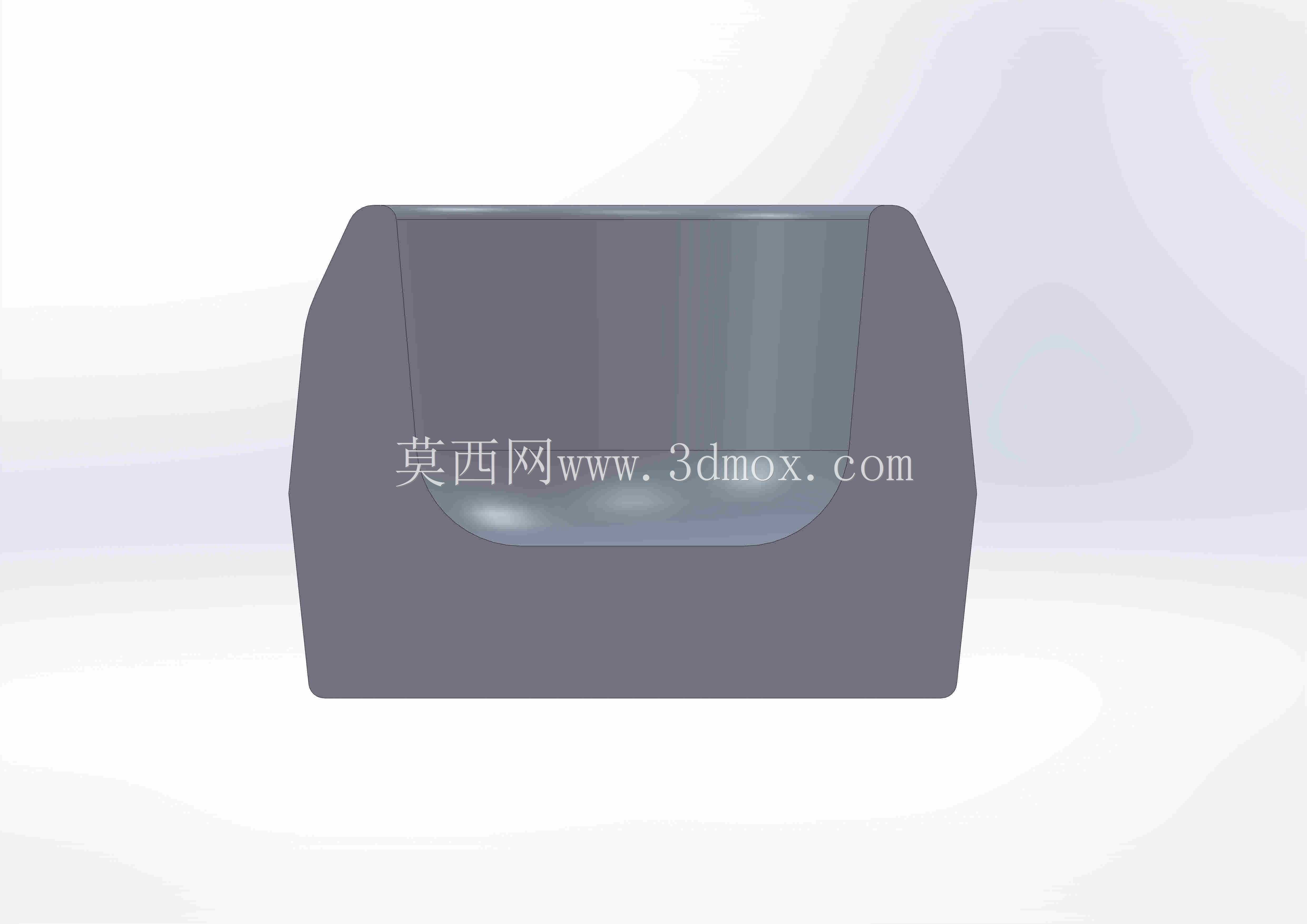

　　在实际设计中，底部护套的内腔需要与被包覆件保持明确的配合关系。开口端通常采用略小于外部配合面的名义尺寸，通过材料弹性形成预紧；内腔深度则要覆盖设备底部的关键受力区域，但不能干涉内部电池、连接器、麦克风、充电触点或紧固螺钉。若该零件用于通讯工具的底端，还需考虑与外壳分型线、按键边缘、装饰条以及外接接口之间的位置关系。模型中呈现的阶梯外壁并非单纯造型变化，上段较窄便于与机身线条连续，下段较宽则提供支撑面积，中间环形台阶可作为装配到位的视觉与触觉边界。

　　安装边界方面，该构件以轴向套入为主要装配方式，配合面应沿周向保持均匀接触。设计时需要控制内腔拔模斜度，保证成型后顺利脱模，同时避免斜度过大导致配合松动。开口边缘的圆角半径不宜过小，否则在反复拆装或受到侧向冲击时容易产生白痕甚至裂纹。底部端面可根据整机需求设计为平面接触或微凸接触：平面接触有利于稳定站立，微凸结构则可减少桌面划痕和滑移噪声。若设备需要通过底部充电或对接通讯座，护套还应预留对应开孔或避让区域，不能因包覆层影响触点导通和基座定位。

　　从材料选择角度，这类零件通常采用具有一定弹性和耐磨性的塑胶材料，以兼顾冲击吸收与外观质感。较软的材料能够改善防滑和抗摔性能，但刚性不足会造成装配后松旷；较硬的材料尺寸稳定性好，却可能在跌落时无法有效缓冲冲击。因此结构上通过壁厚变化来调节性能：开口环带适当加厚以维持抱紧力，中部过渡区保留均匀壁厚以吸收变形，底部支撑区增加接触宽度以降低单位面积压力。壁厚应尽量保持连续，避免局部缩痕影响外观，也避免薄厚突变造成成型内应力。

　　在三维建模过程中，回转主体适合通过旋转特征建立基础轮廓，再对开口、圆角、台阶和局部加强区域进行细化。外轮廓的各段锥角需要结合整机造型确定，不能孤立绘制：上端直径应与机身底部配合面一致，下端最大外径决定放置稳定性和视觉厚重感，环形台阶的位置则影响装配行程。若后续需要开模，还应在模型中同步检查拔模方向、分型线位置和圆角连续性。内腔与外表面之间应保持基本均匀的壁厚，底部封闭区域可根据受力需要设置加强筋，但加强筋不应导致表面缩水或与内部元件发生干涉。

　　该结构在工程应用中的价值体现在细节可靠性上。通讯设备在巡检、仓储、现场调度和工业作业环境中经常被单手取放，底部碰撞难以完全避免；护套通过扩大接触范围、缓和冲击路径和增加摩擦阻力，能够降低机身外壳受损概率。与此同时，它也是整机外观的一部分，流畅的环形曲面可以与手持终端的圆柱或圆角造型形成统一风格。设计时既要关注单件形状，也要把它放入整机堆叠、装配间隙、充电对接和跌落受力链条中校核，才能使底部构件同时满足防护、支撑、装配和外观表达的要求。
