尖锥楔形夹持齿件RR137结构

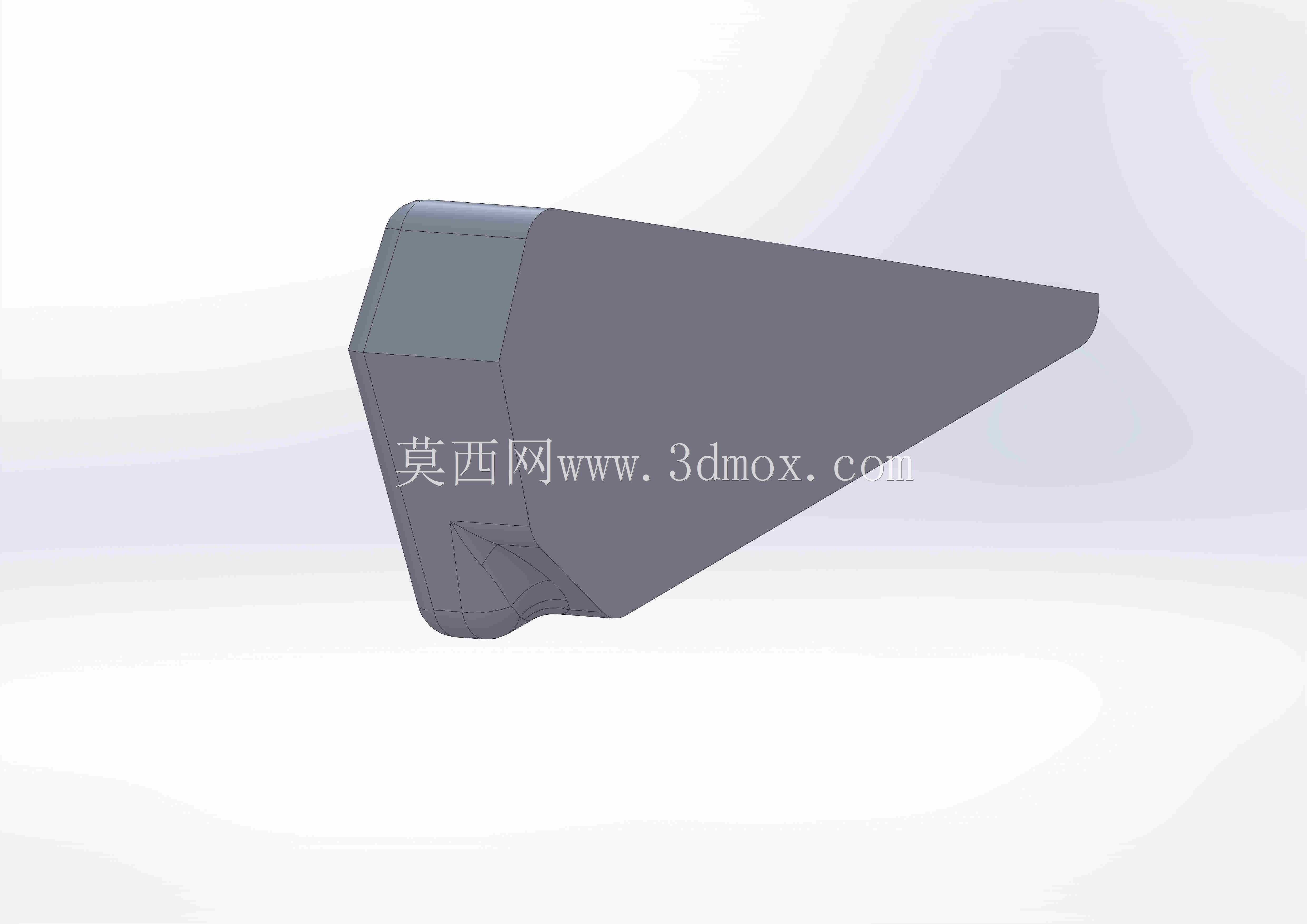

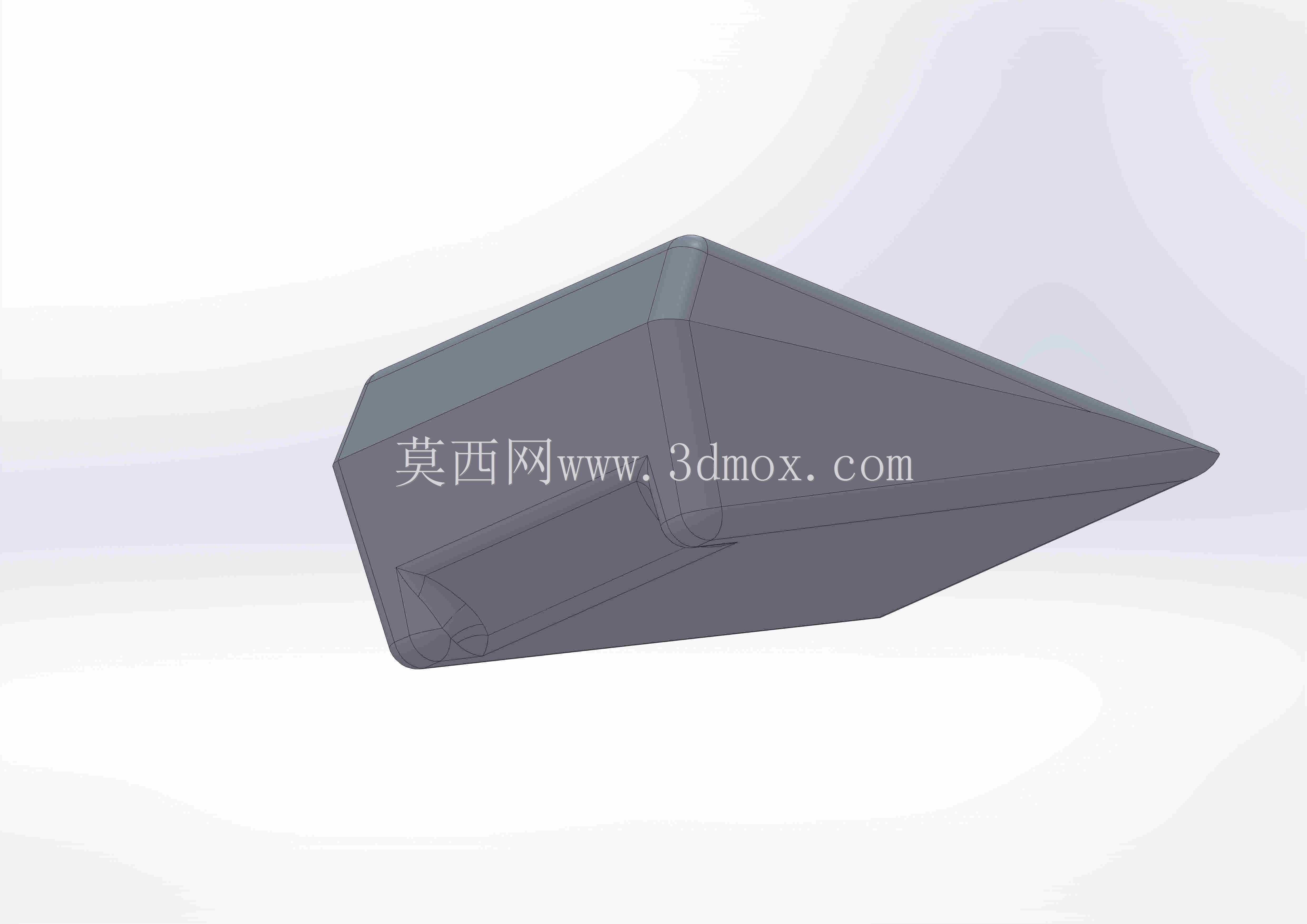

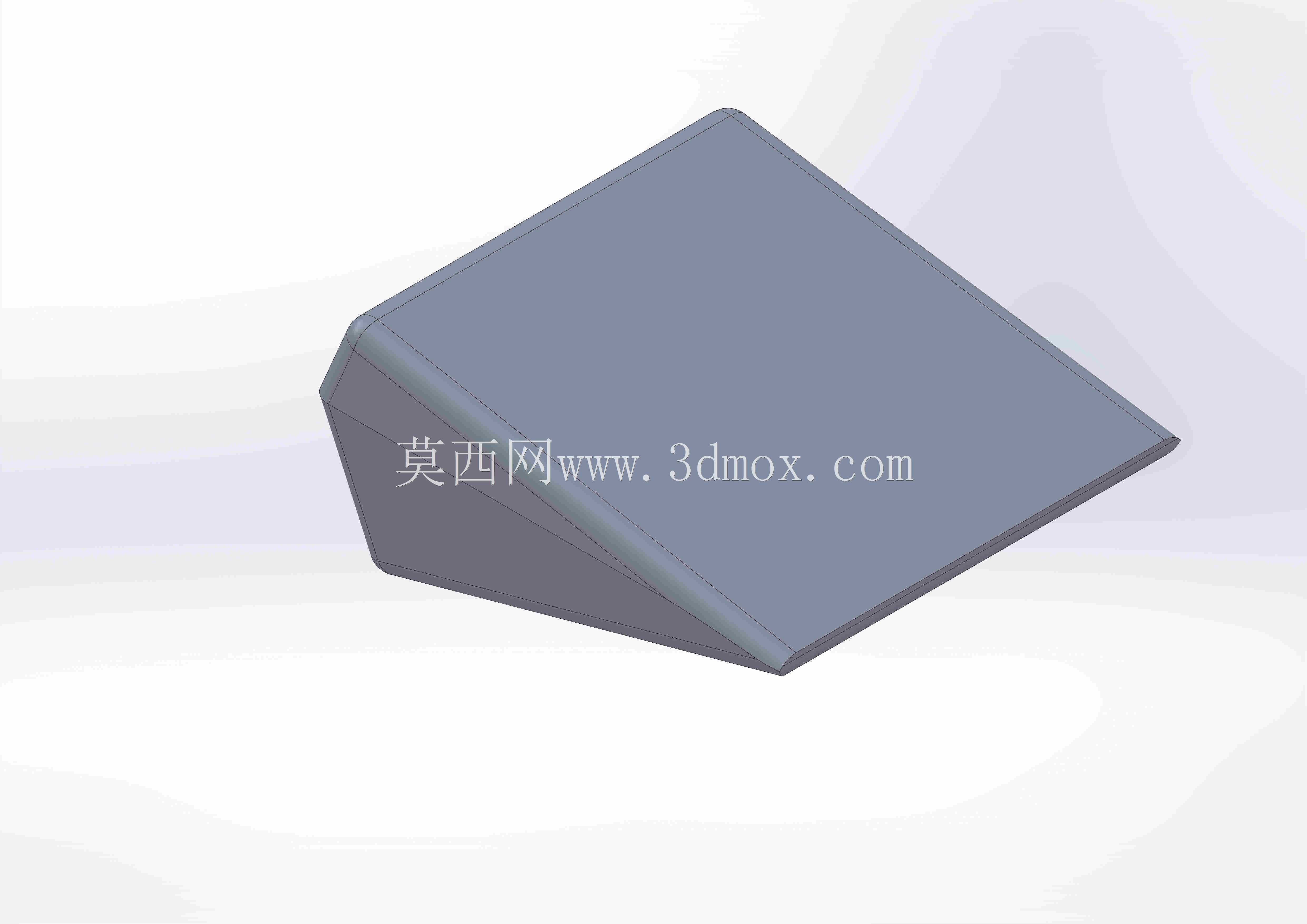

　　该齿件采用尖锥与楔形基体组合的外形，前端收窄为尖锐导向端，后端保留较宽的块状承载区，整体轮廓沿长度方向连续过渡，没有突兀的台阶或薄壁悬伸。从结构受力角度看，这种构型主要用于需要插入、楔紧、定位或咬合的工位：尖锥端负责在装配初期进入狭窄间隙，修正两侧件的相对位置；楔形斜面在继续推入时产生法向分力，把轴向进给转化为横向压紧，从而限制配合件的窜动。后端较厚的实体区域用于承受推送载荷，也可作为夹持、顶推或限位的接触面，避免局部应力集中导致齿尖变形。

　　在自动化工装和夹具场景中，这类齿件常布置在定位组件、张紧组件或快换机构内部。工件进入工位后，尖锥部分先接触导向孔或开口槽，利用斜面自动补偿较小的位置偏差；随后楔形面与配合槽贴合，形成稳定的线接触或面接触。与圆柱销相比，楔形齿对孔位公差的容忍度更高，能够在重复装夹中保持一致的楔紧效果；与普通平键相比，其尖锥端更便于盲装和快速对位，适合空间受限、人工观察不便的设备内部。

　　建模时需要重点控制三条几何边界：一是尖锥端部的收敛角度，角度过小会降低端部强度，受侧向力时容易弯曲；角度过大则削弱导向能力，插入阻力明显增加。二是楔形上下表面的平行度或斜度差，斜面直接决定楔紧行程与压紧力之间的关系，若两侧斜率不一致，配合后会出现偏载，局部接触压强升高。三是后端块状区域的厚度与过渡圆角，根部圆角可分散推送力形成的弯曲应力，但圆角过大又会占用配合空间，影响齿件完全到位。

　　外形尺寸方面，模型呈现长条形紧凑布局，长度方向为主要工作行程方向，宽度和高度在后端较大、向前逐渐收缩。安装边界应围绕后端承载面设计：推送元件可作用于后端面，使载荷尽量通过零件截面中心传入，减少附加弯矩；侧向需要预留导向槽或压板，防止齿件在楔紧过程中绕轴线转动。尖锥端周围则应保留避让空间，尤其在与冲压件、钣金件或塑料件配合时，要确认尖端不会划伤非工作表面，也不会因过插而顶坏相邻结构。

　　从材料与工艺角度，该件若用于高频工装，可选用中碳钢并进行淬火处理，使楔形面和尖端获得足够硬度；若用于轻载定位，也可采用合金钢或高强度工程塑料。三维结构中所有外表面均为连续实体，适合铣削加工或成型制造。棱边位置应根据实际接触状态设置倒角：工作斜面保持平整以传递压力，非工作棱边可小倒角去毛刺；尖端不宜做成完全锐利的刀口，而应保留微小钝边，以提高抗磕碰能力。

　　在设备维护层面，这种齿件的磨损通常集中在楔形接触面和尖端导向区。长期重复使用后，斜面磨损会使楔紧位置后移，导致夹紧力下降；尖端碰伤则会造成插入卡滞。因此在结构设计时，可将其作为独立可更换零件布置，后端通过螺钉、压板或顶杆连接，拆装时不需要整体拆解夹具。配合槽也应设置排屑或排污空间，避免细小切屑堆积在锥面与斜面之间，影响定位精度。

　　整体来看，该零件虽然外形简单，但功能集中在导向、楔紧和传力三个环节。建模过程中不能只追求外观相似，而应把斜面角度、端部收敛、根部强度和安装接触面作为核心特征处理。完成装配校核时，需检查推入全行程内是否存在干涉、楔紧后是否仍有足够的后端支撑、以及受力方向是否与零件长轴一致，这样才能保证其在实际设备中稳定承担定位与夹持作用。
