带加强筋直角角钢加固支撑座

　　现场做设备框架、护罩支架或者轻型工位改造时，最容易被忽略的往往不是主梁，而是90度交接处的受力补强。单纯把两根型材或钣金边对在一起，螺栓锁紧后初期看起来很稳，一旦设备长期承受振动、偏载或者反复推拉，角部就会出现微动、缝隙扩大，甚至把连接孔拉成椭圆。这个角钢加固件就是针对这类节点设计的直角支撑结构，用一块立板和一块底板形成L形承力面，再在内角增加三角形加强筋，使角部不再只是两条边接触，而是由连续的实体结构把竖直方向和水平方向的载荷传递到同一基座上。

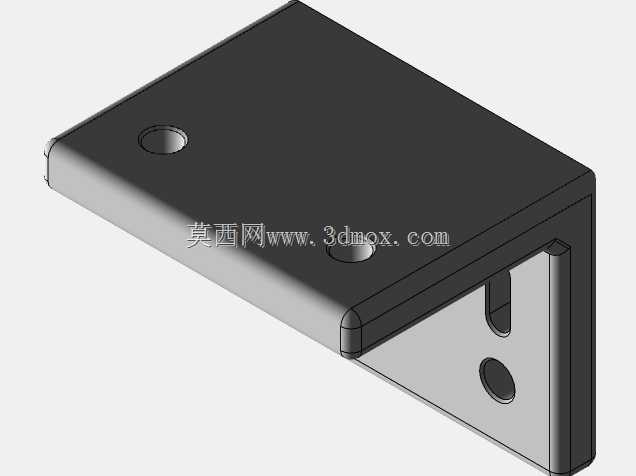

　　从使用场景看，这类件并不追求复杂外形，而是强调安装边界清晰、受力路径直接。竖直面板可贴靠在立柱、墙板或设备侧壁上，水平底板落在台面、机架横梁或基础面上，两块板上均布置了圆孔与长圆孔。圆孔适合作为定位基准，安装时先穿入固定螺钉确定角件位置；长圆孔则给装配留出调节余量，在现场孔位存在累计偏差、焊接后框架轻微变形，或者需要微调支架垂直度时，不必重新扩孔，也能完成可靠锁紧。两种孔型组合在小批量设备和维修改造中很实用，既减少了对加工精度的过度依赖，又避免了全腰孔方案定位不稳的问题。

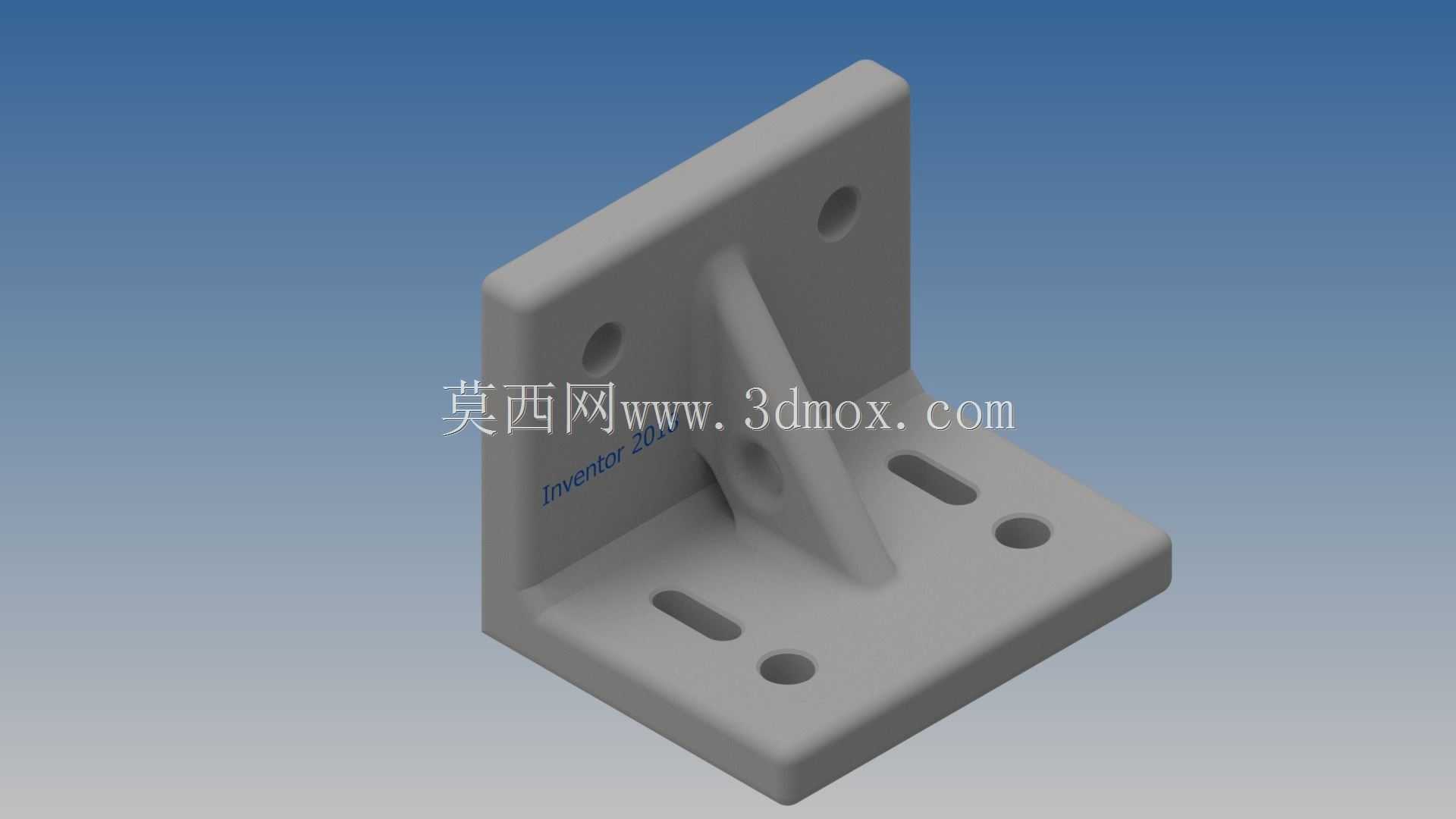

　　内角加强筋是这个结构的关键。若L形板材只靠折弯或简单拼焊来维持直角，载荷作用在板端时，角根位置会承受明显弯矩，薄板容易出现张开变形。三角筋从立板中上部延伸到底板内侧，把悬臂受力转化为多面支撑，显著提高角部的抗弯和抗扭能力。筋板与两侧壁之间保留圆滑过渡，避免在尖角处形成应力集中；对于承受设备启停冲击、输送带振动或者人工操作载荷的节点，这种过渡比尖锐肋边更有利于长期使用。

　　外形上，整件采用对称度较高的块状直角布局，底板外伸尺寸大于立板厚度方向占用，能够提供较宽的支撑面；立板高度则覆盖常见轻型机架的连接区域，使螺钉不必集中在最薄弱的边缘。底板边缘和立板顶端做了倒角处理，搬运和装配时不会划伤线缆、密封件或操作人员。孔位分布避开了筋板投影区域，紧固件可以从外侧直接装入，扳手空间充足，不需要在狭窄内角里操作。

　　实际选型时，应先确认安装面的平面度和可用空间。竖直面需要有足够面积贴合立板，底面则要能承受底板传来的压应力；若基础是薄钣金，应在背面增加垫板或使用大直径垫圈，防止局部压陷。长圆孔的调节方向应与现场误差方向一致，通常沿框架长度方向布置，便于补偿型材间距误差；定位圆孔则优先靠近角根，使支点更接近载荷传递中心。紧固顺序上，可先轻固定竖直面，再调整底板位置，待直角关系确认后交替锁紧两侧螺钉，避免单侧预紧导致支架偏转。

　　这个结构也适合作为三维建模练习中的典型支座案例。建模时需要处理L形本体、三角加强筋、沉孔或通孔、长圆槽以及边缘倒角之间的关系，重点不在曲面复杂度，而在特征顺序和工艺合理性。先建立两块正交基板，再叠加加强筋，随后统一切除孔槽，最后添加圆角和倒角，能够保证模型结构清晰、参数修改方便。若用于焊接件设计，可按板厚拆分立板、底板和筋板；若采用铸造或增材制造，则可把筋板与本体整合，减少装配数量。

　　在自动化产线护罩、电子设备机架、通讯工具挂装、小型工作台围挡以及管路辅助支撑中，这类角钢加固件都能作为标准节点重复使用。它承担的不是主承载梁的角色，而是把角部连接从“靠摩擦力维持”变成“由几何形状支撑”，让框架在长期振动和维护拆装后仍保持直角精度。
